复位方式、时钟复位流程

一、复位方式：

• 复位概念-宏观，对于一个系统，其复位的方式一般包含硬件复位、软件复位、上电复位：

  • 硬件复位
    • 顾名思义通过硬件给系统一个复位，比如在电路板上设计一复位电路，通过按下按键就可以给系统实现一个复位，而无论系统在执行什么样的程序。
    • 复位启动以后需要重新加载加载FPGA、DSP等，也有可能在这个操作之前初始化化CPU，加载系统文件等操作，具体视需要而定，然后初始化一些配置芯片。
    • 硬件复位的作用区域一般是全局的。
  • 软件复位
    • 是通过软件给系统一个复位信号,如低电平或许是高电平(具体看系统设置)来实现复位操作。
    • 复位启动不需要进行FPGA、DSP等的加载，只是一些配置芯片的初始化。
    • 软件复位一般是一些块结构
  • 上电复位
    • 系统在上电的瞬间就执行复位操作, 上电复位里面包括硬件复位和软复位的操作，硬件复位和软复位是从上电复位里面的某点开始的启动操作。
    • 复位需要初始化CPU系统，包括CPU和内存等，并加载系统，加载初始化操作系统以及FPGA、配置芯片的初始化，是一个完成的过程。

• 复位方法-code实现，verilog中代码实现方式往往有同步复位、异步复位、同步释放：

  • 同步复位、异步复位：同步复位与异步复位的区别 - 格桑花FPGA - 博客园。一般来说，都使用异步复位，这是因为同步复位比异步复位的电路实现，要浪费更多电路资源。
  • 同步释放：异步复位中的clk和rst是异步的，这里的异步是指rst和clk在不同的时钟域（当然也有可能是在同一时钟域下），在这里做同步一方面是将rst信号同步到rst的时钟域，另一方面是避免了rst在clk的上升沿释放，这样可以避免电路亚稳态的输出。参考下链接：异步复位同步释放---关于复位的问题 - 齐威王 - 博客园
  • 综上，最好的复位方法：异步复位同步释放。

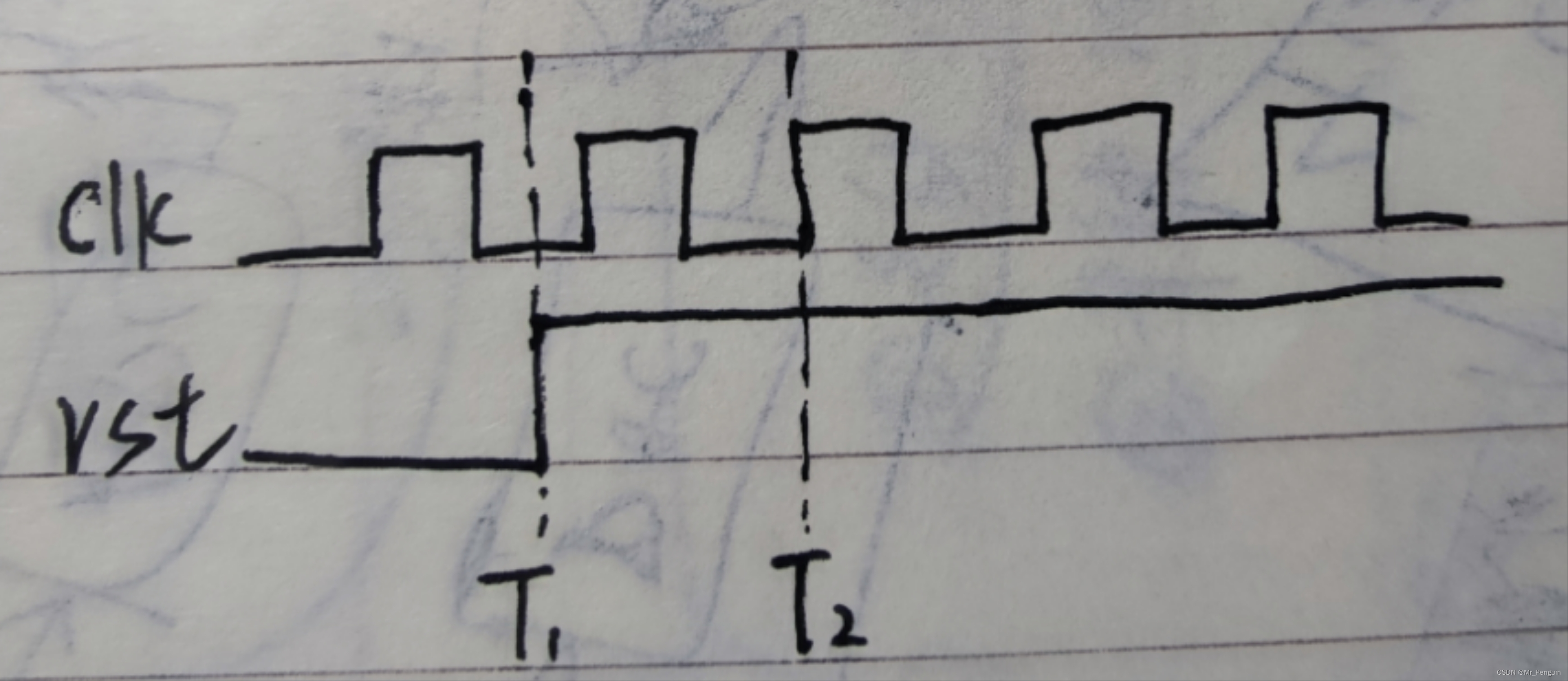

    • 同步复位：可能产生亚稳态，如下时序图（右1），rst释放在clk上升沿（T1时刻，此时是同时钟域）。
    • 异步复位：可能产生亚稳态，如下时序图（右1），如rst释放在clk上升沿（T1时刻，此时可能是同时钟域或不同时钟域）。
      • 补充：因为异步复位的rst有可能和当前电路的clk不在同一个时钟域，相比于同步复位，异步复位就会更加容易产生亚稳态。

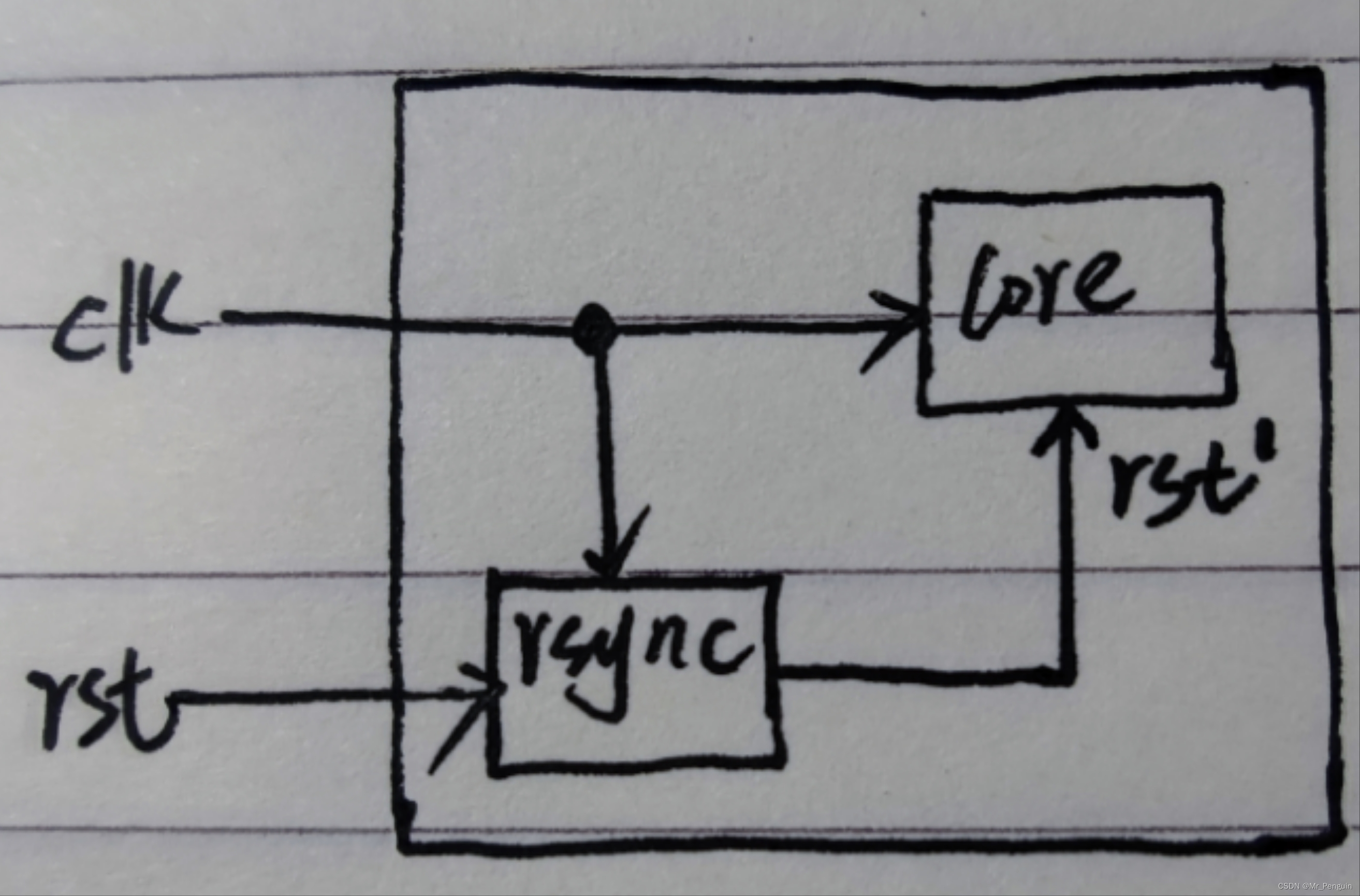

    • 同步释放实现（经验之谈）：在电路中加入rsync同步器。如下两图，在异步复位中rst释放的瞬间为T1时刻，和clk的时钟沿完全对齐，可能导致电路出现亚稳态；在加入rsync同步器后，rst被打一拍（也有可能是二拍、三拍...）输出为rst'，其实rsync实现的并不是真是一拍，rst'是在距T2之前的tmp就已经被拉起来了（tmp满足建立时间），所以在 T2采集到的rst'是一个准确的时钟，并不会产生亚稳态。
      • 这里说的rsync同步电路就是实现的上述功能。



二、时钟复位流程

        常见的时钟复位流程：关钟复位、开钟复位。这两种复位方式都属于异步复位方式，使用目的都是为了保证电路满足时序。

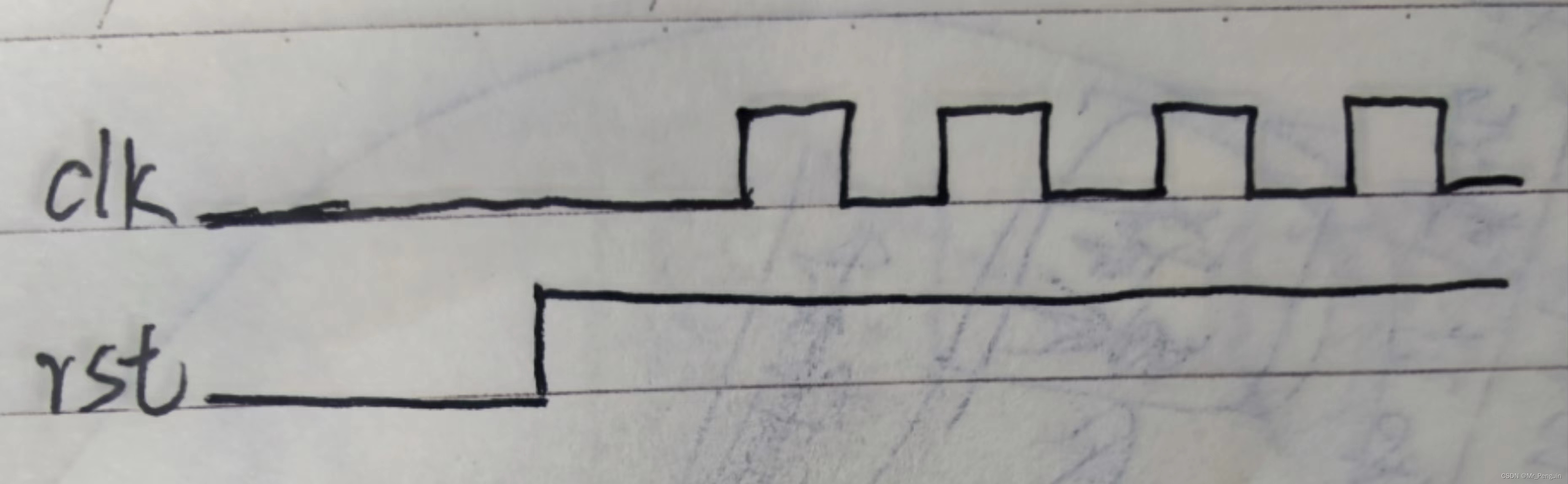

• 关钟复位：如下图，也叫做先解rst再开钟，必须rst先释放，之后时钟再产生（或者clk gten打开产生clk）。并且二次复位随时都可以进行，但也必须满足图中时序。
  • 例：rst释放->clk gten打开(产生clk)->工作 ->clk gten关闭(关闭clk) ->rst拉低 ->rst释放...​​​​​​​...

• 开钟复位：如下图，该复位的rst可以在clk任何时刻释放，但应尽量避免在T2时刻的clk沿，因为此时有可能导致第一拍采不到rst释放，造成当前拍数据异常，也有可能导致电路内部产生亚稳态。为了避免开钟复位的rst释放在clk的上升沿，在电路中加入了同步器（如本文上面提到的rsync同步器，即同步释放），保证了rst的释放不在时钟沿，避免了电路中亚稳态的产生。
