Unity-UML类图讲解

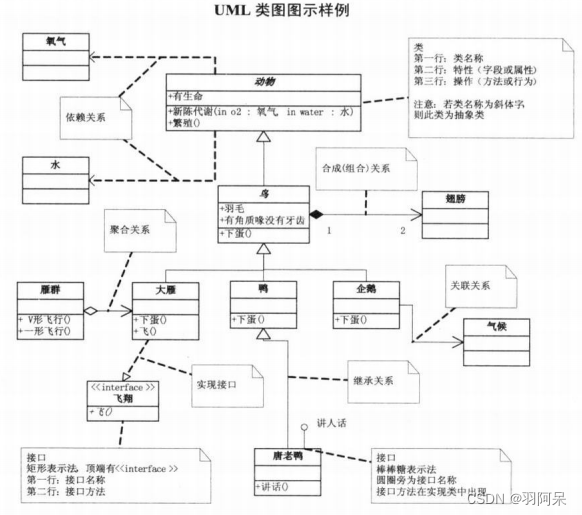

例如“动物”矩形框，代表一个类（Class)。

类图分三层，第一层显示类的名称，如果是抽象类，则就用斜体显示。

第二层是类的特性，通常就是字段和属性。

第三层是类的操作，通常是方法或行为。

注意前面的符号，“+”表示public，“-”表示private，“#”表示protected。”

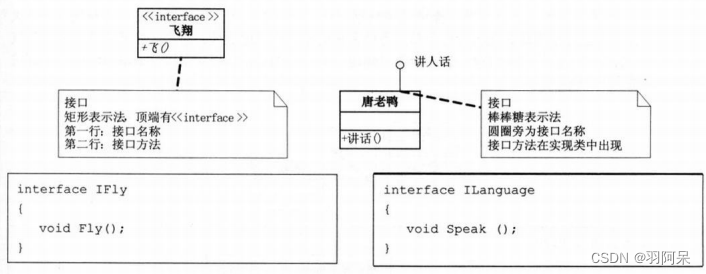

例如“飞翔"，它表示一个接口图，与类图的区别主要是顶端有<<interface>显示。

第一行是接口名称，第二行是接口方法。

接口还有另一种表示方法，俗称棒棒糖表示法，就是唐老鸭类实现了“讲人话”的接口。

继承关系用空心三角形+实线来表示

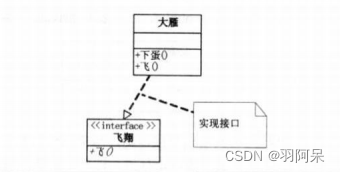

实现接口用空心三角形+虚线来表示

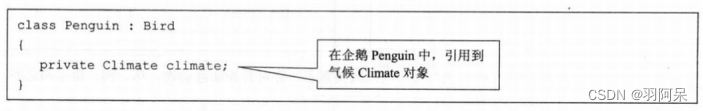

当一个类“知道”另一个类，可以使用关联

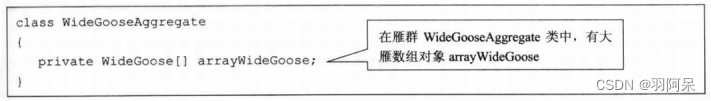

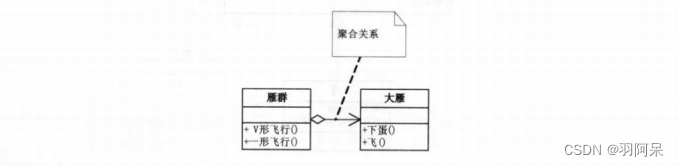

群可以有多只大雁。所以它们之间就满足聚合（A greg a ion）关系。聚合表示一种弱的“拥有”关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。

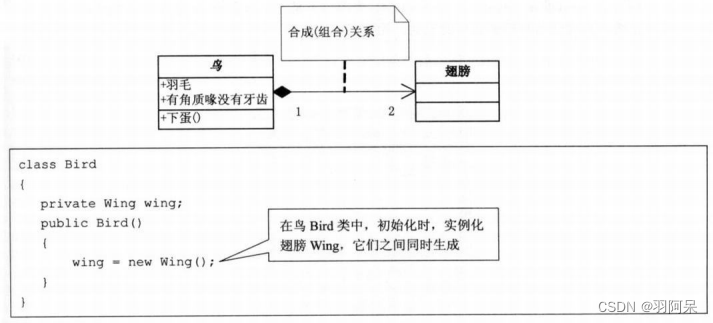

合成（组合）是一种强的“拥有”关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。在这里鸟和其翅膀就是合成（组合）关系。

合成关系用实心的菱形+实线箭头来表示

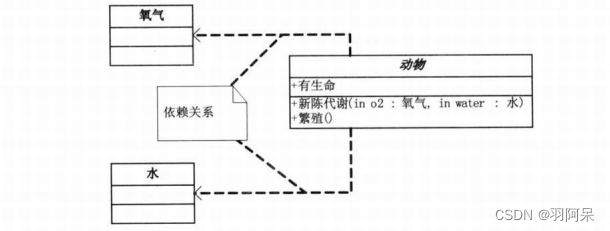

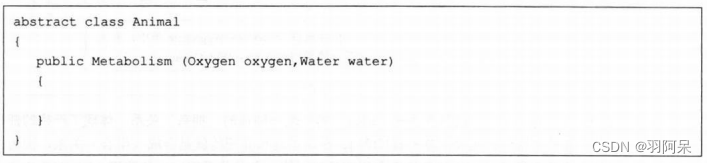

动物几大特征，比如有新陈代谢，能繁殖。而动物要有生命力，需要氧气、水以及食物等。也就是说，动物依赖于氧气和水。他们之间是依赖关系（Dependency），用虚线箭头来表示。
