滤波器的学习需要理论和实际结合起来学习。

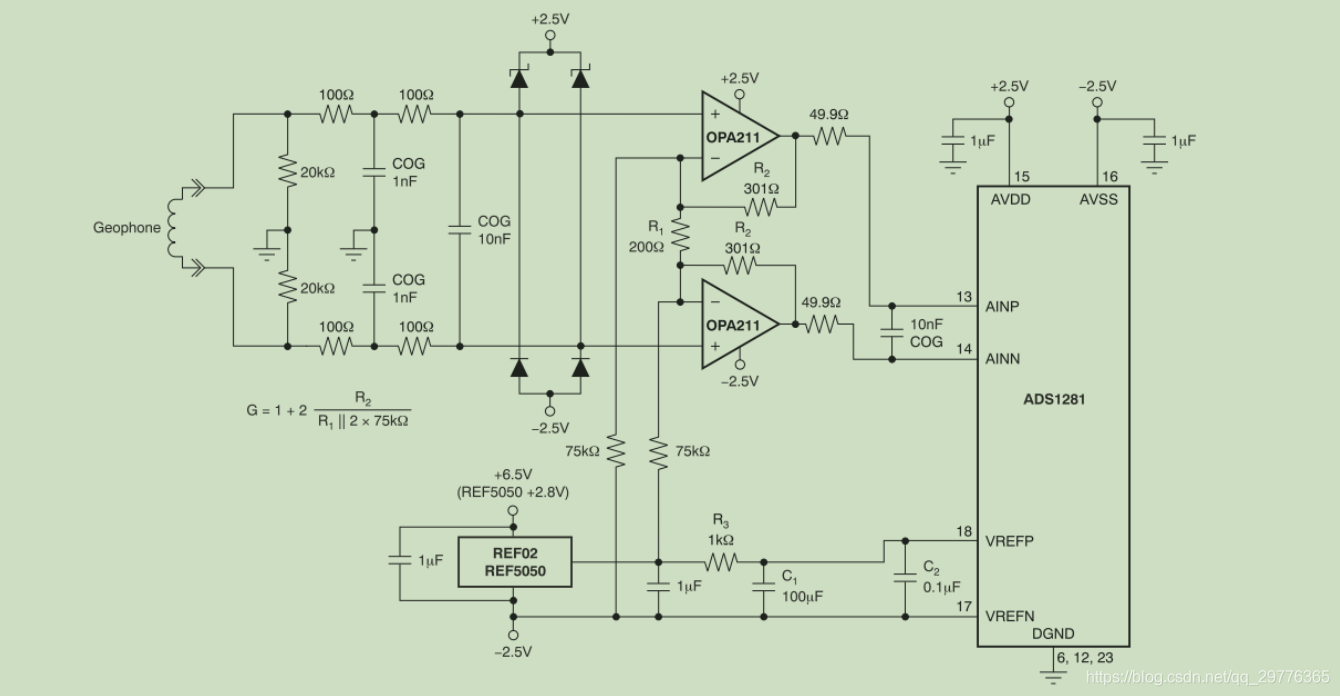

- TINA TI 中有许多的滤波器仿真实例

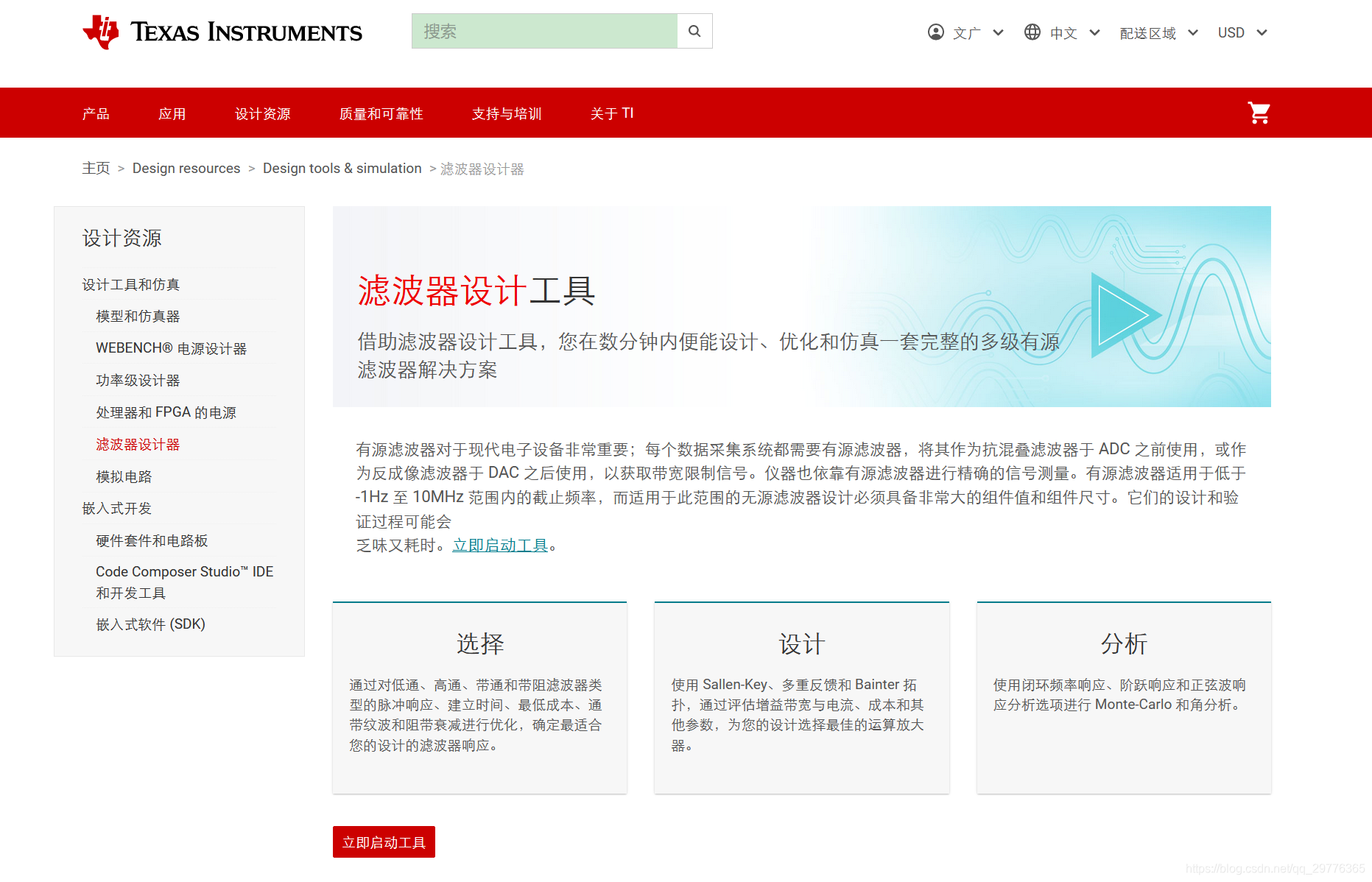

- TI 官网的WEBENCH 也同样提供一些设计资源

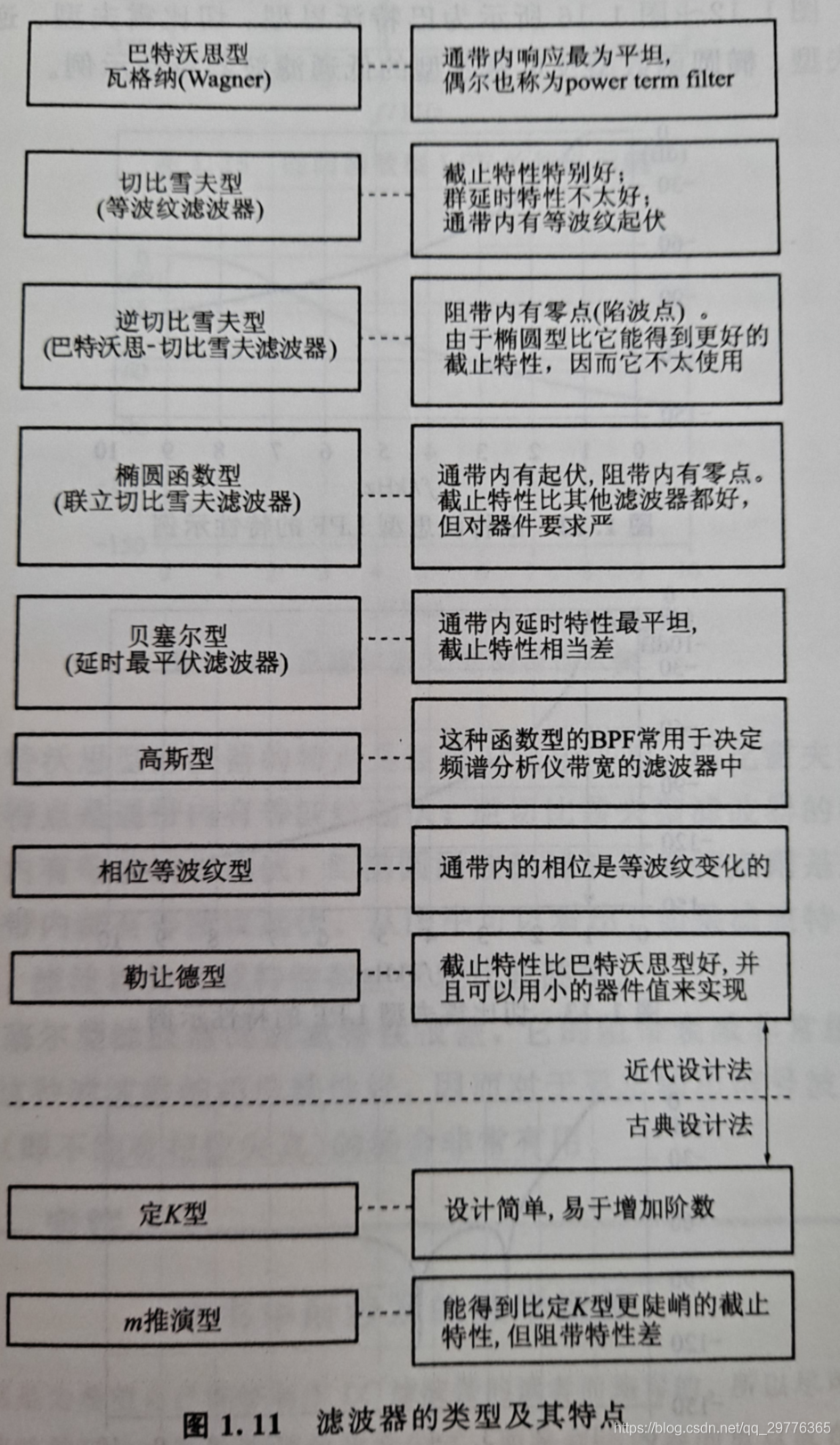

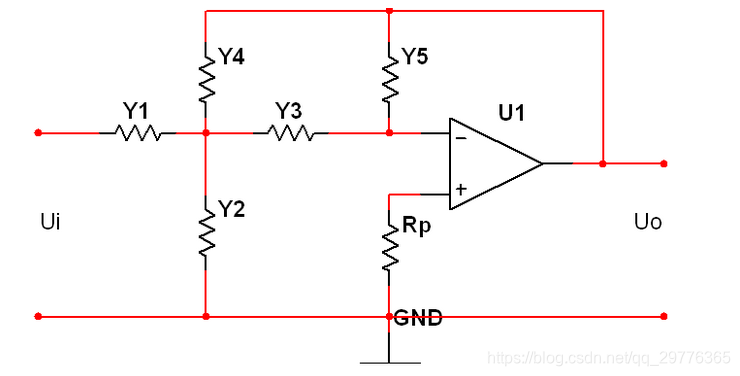

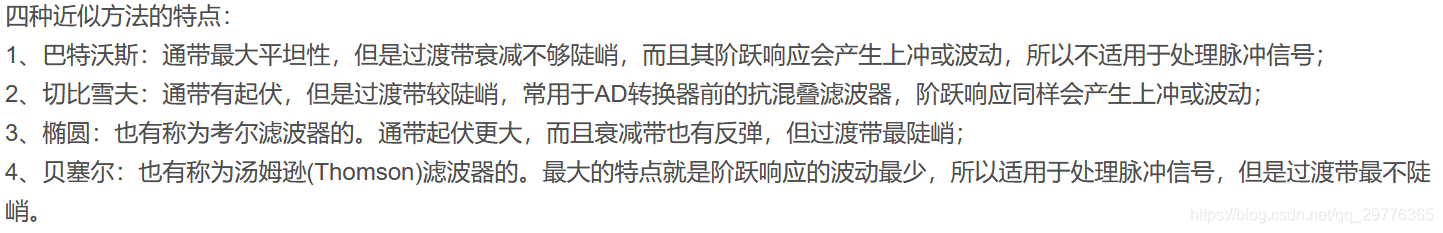

目前我想要针对Bessel butterworth chebyshev sallen-key MBF Multiple Feedback 以及无限增益负反馈电路进行探究

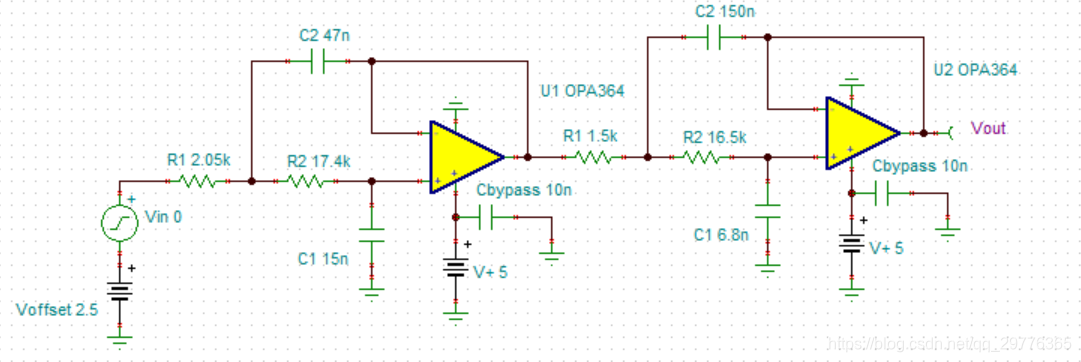

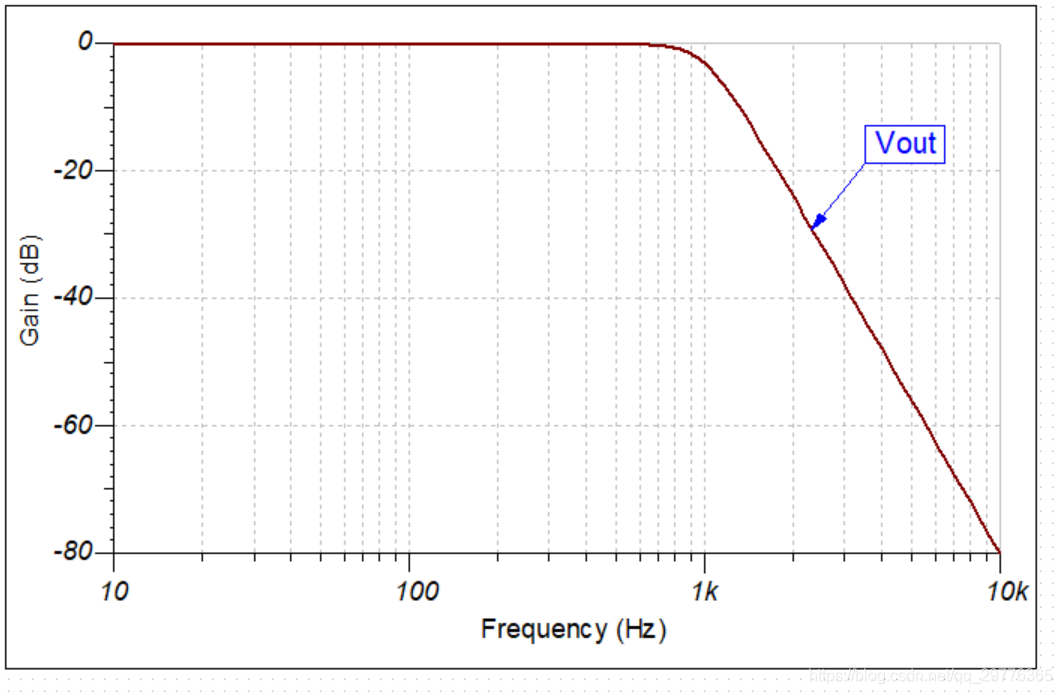

1.Sallen-Key
OPA374
WEBENCH

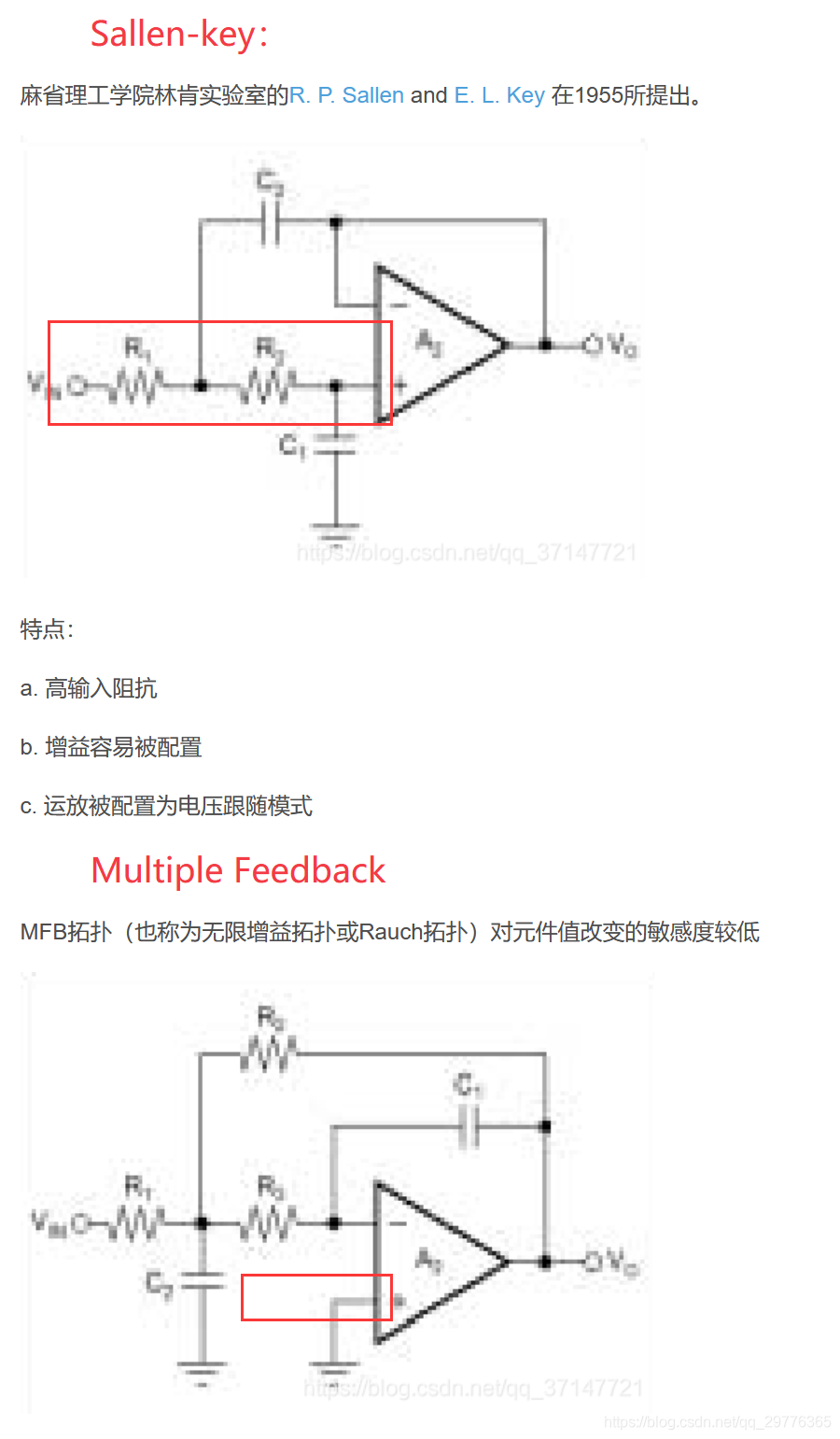

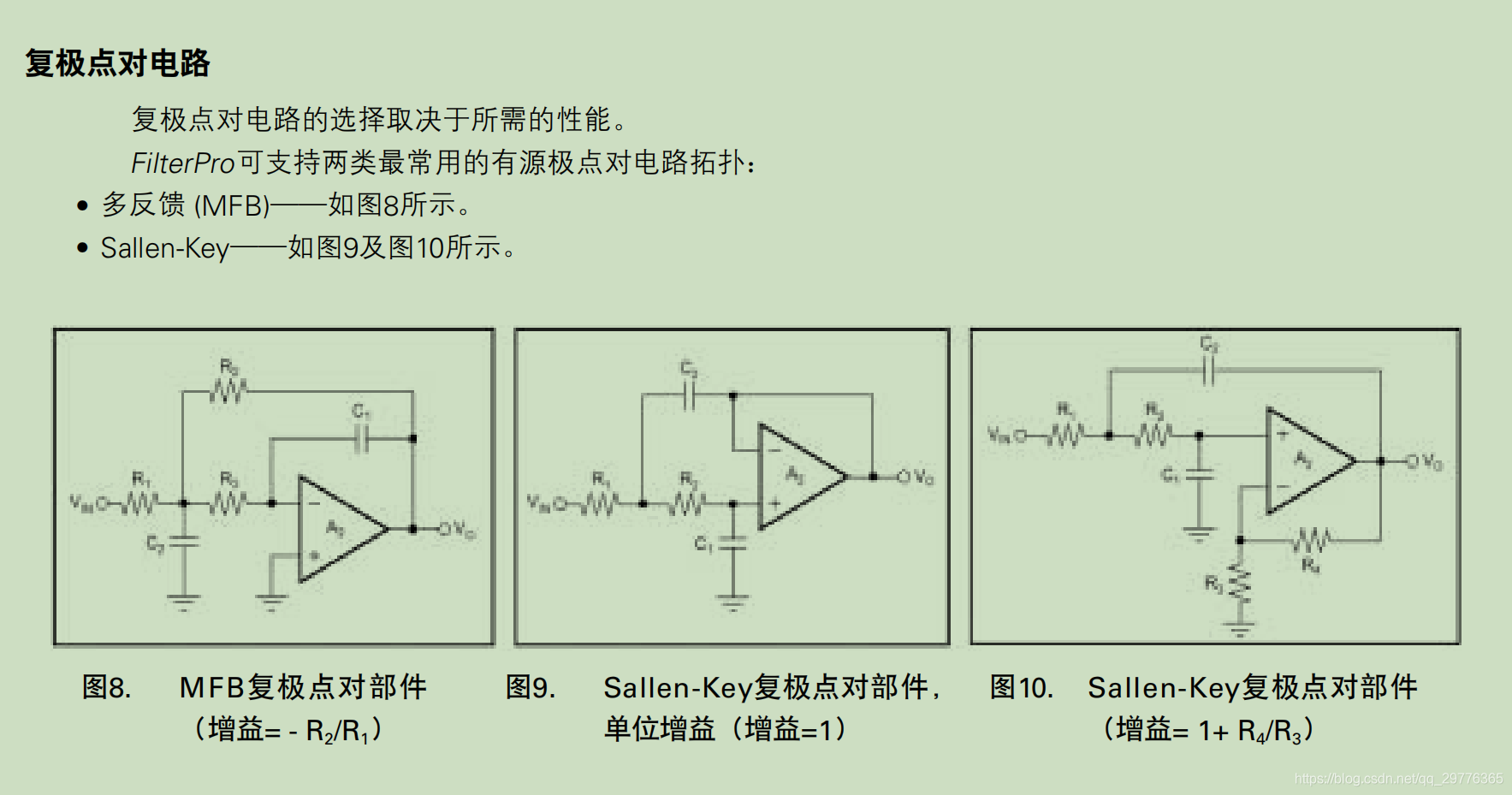

多重反馈(MFB)型滤波器是反相滤波器,其 Q 值、截止频率等对元器件改
变的敏感度较低,量产时有一定优势,缺点在于输入阻抗低,增益精度不够好;Sallen-Key
型滤波器是同相滤波器,其优点在于拥有高输入阻抗、增益设置与滤波器电阻电容元件无关,
所以增益精度极高、且在单位增益时对元器件的敏感度较低。
需要在PCB板布局中在同向端加入两个电阻,用来同时兼容Multiple Feedback 的测试。
