一. 无刷电机的命名规则

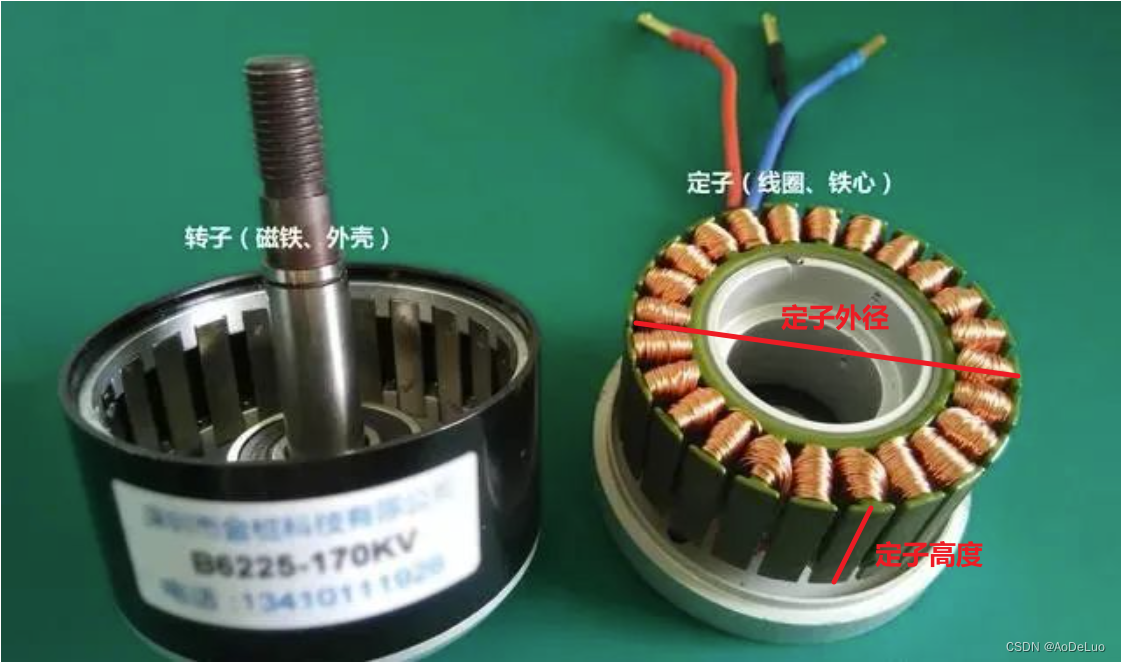

大家选择无刷电机,会看到很多命名类似的型号,如2204、2814等。常见尺寸有:2212、2808、5008等。这个数字,前两位是定子外径(mm)、后两位的是定子高度(mm)。如某电机是2216,表示定子外径是22mm,定子高度是16mm。
定子外径和定子高度与电机的功率成正比,2218的比2212的电机定子高度高,肯定是功率同样也大。这个尺寸的意义在于看型号就可以比较两个电机的功率大小,但这个一般只是比较定子外径相同而高度不一样,或者高度一样而外径不一样,定子外径和高度都不一样的很难通过此型号比较。
需要注意的,此尺寸是指定子的,不是指电机外型尺寸,电机壳的厚度、散热糟形、底座高度等都影响电机外型尺寸,所以用定子尺寸做功率的判断比用外型尺寸要标准和靠谱。
二.无刷电机的类别
三. 无刷电机参数
1. 电机槽数

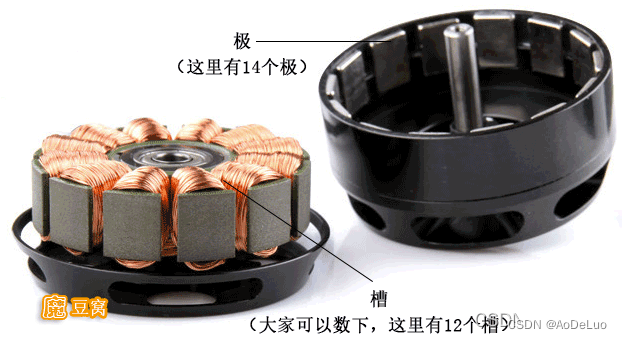

槽数(N):定子铁芯的槽数量。无刷电机是三相电机,所以槽数是3的倍数。
2. 电机槽数
极数(P):转子上磁钢的数量,磁铁必定是南北极成对使用,极数必然是偶数。
3. 槽数与极数的特点
- 电机槽数和极数有些电机型号直接写为槽数N极数P,如12P14N,是12槽14极的意思。
- 槽数(N)和极数§都与最高转速成反比,就是槽数(极数)越小,电机的最大转速越高。如9N12P的最高转速比12N14高。
- 在槽数(N)相同的情况下,极数§与扭力成正比,极数越大,扭力越大。
- 一般情况下,槽数(N)和极数§越大,电机顿挫感越小(在电机不带电的时候,用手转动电机,会感觉一卡一卡的顿挫感),理论上电机振动会更少,但槽数多了后很难做好动平衡。
4. KV值
无刷电机KV值定义为转速/V,意思为输入电压增加1伏特(V),无刷电机空转转速(转/分钟)增加的转速值。从这个定义来看,电压与电机空转转速是遵循严格的线性比例关系的,并且是常量,无论电机在那个工作电压,电压和转速的关系都遵从值。
-
空转转速的计算
记住,这个值是指电机空转没有带螺旋桨等负荷下的转速与电压的关系,如KV是650,在11.1V电压下空转转速是 11.1×650 = 7215转/分钟,KV值是900,同样电压下的空转转速是11.1x900=9990转/分钟。 -
高低KV值的相对比较(只有相同的定子外径和定子高度的同一个型号,不同的KV值没有太大比较意义,如某某牌子的2216电机,有650KV、800KV、900KV三种型号)
-
不能通过KV比较电机的好坏,不能说KV380的比KV600的好,同一个型号不同KV值的电机价格是一样的。
KV值 | 高KV | 低KV |
---|---|---|
定子线圈绕线匝数 | 少 | 多 |
最高输出电流 | 小 | 大 |
相同电压下扭矩 | 小 | 大 |
相同电压下转速 | 高 | 低 |
匹配螺旋桨直径 | 小 | 大 |
四. 常见的无刷电机型号及参数
名称 | KV值 | 重量(g) | 工作电压(s) | 推荐电子速控器(A) | 最大功率(W) | 适用范围 |
---|---|---|---|---|---|---|
2204 | 2300 | 27 | 2~3 | 12/20 | 110 | 适用于小型四轴飞行器和积木机器人等 |
2205 | 2300 | 30 | 2~4 | 20/30 | 340 | 适用于中型四轴飞行器、玩具车等 |
2206 | 2300 | 33 | 2~4 | 20/30 | 550 | 适用于大型四轴飞行器、无人机等 |
3508 | 580 | 85 | 4~6 | 40~60 | >800 | 适用于大型无人机、航空模型等 |
5010 | 360 | 144 | 6~12 | >70 | >2200 | 适用于大型飞行器、直升机、运动车等 |
