EPLAN2022——PLC盒子

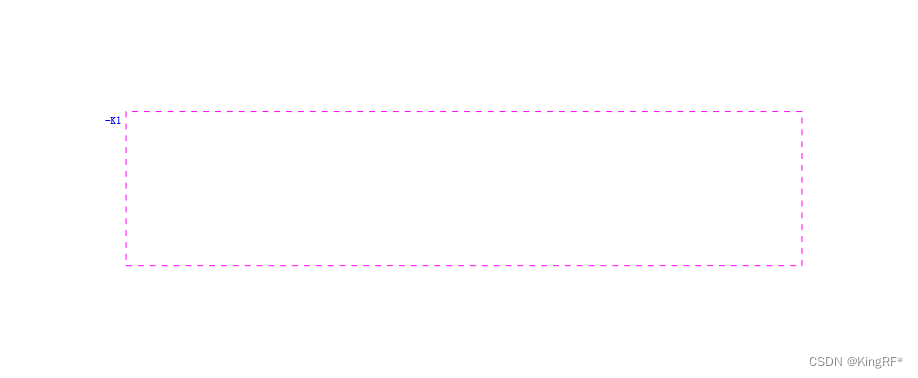

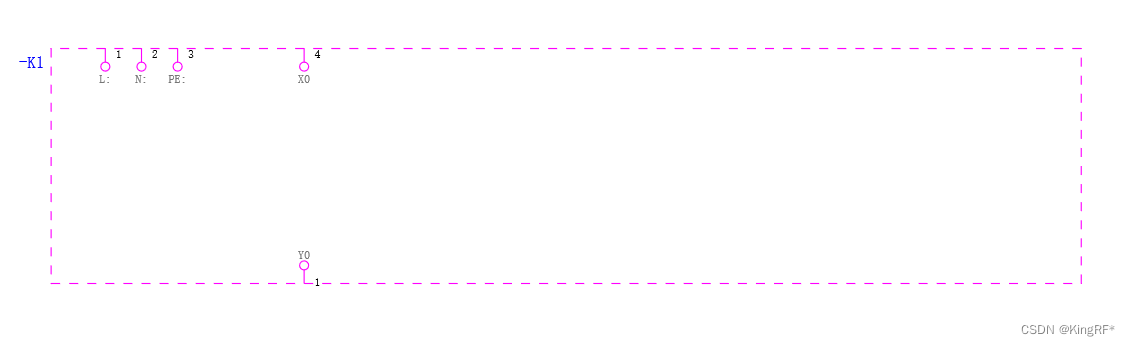

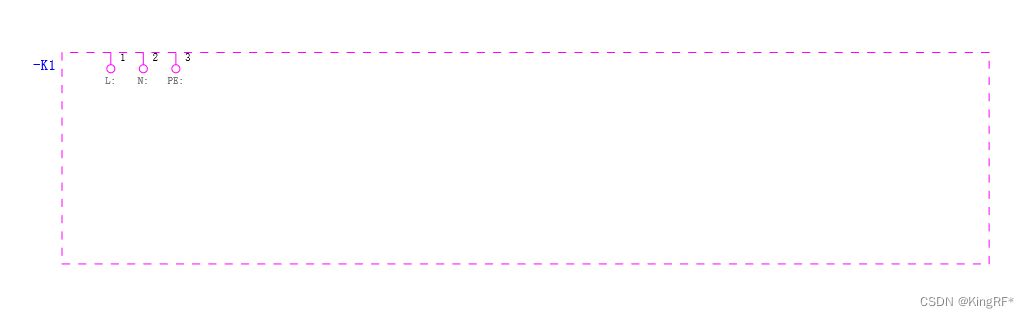

插入——设备——PLC盒子，先在图纸中插入一个PLC盒子。

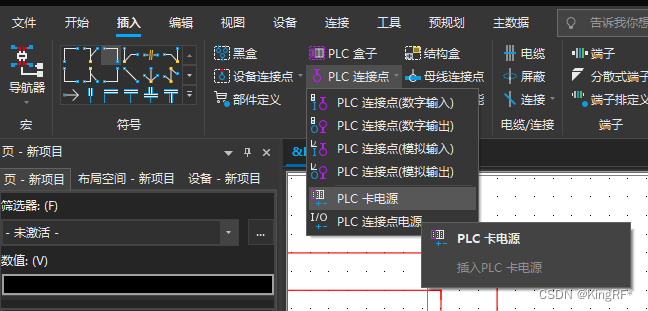

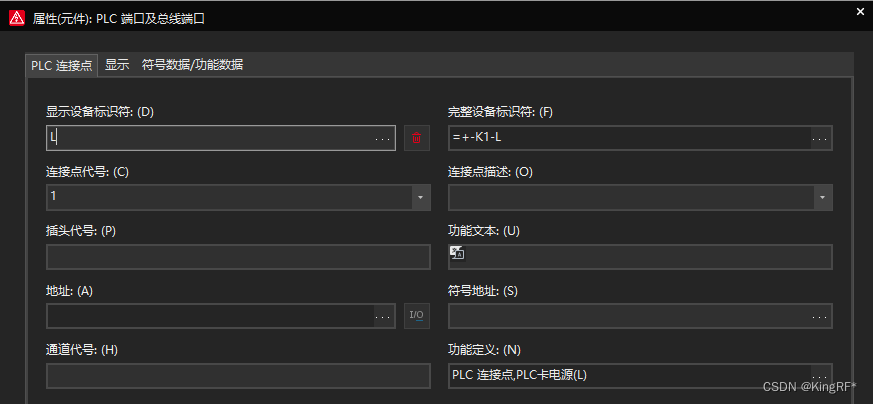

PLC连接点下拉框，选择PLC卡电源，PLC的供电 端子点，。

PLC卡电源：用于PLC卡供电。

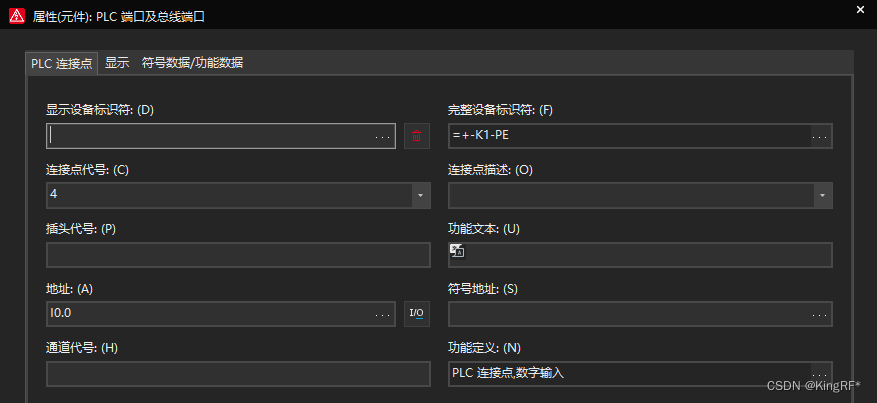

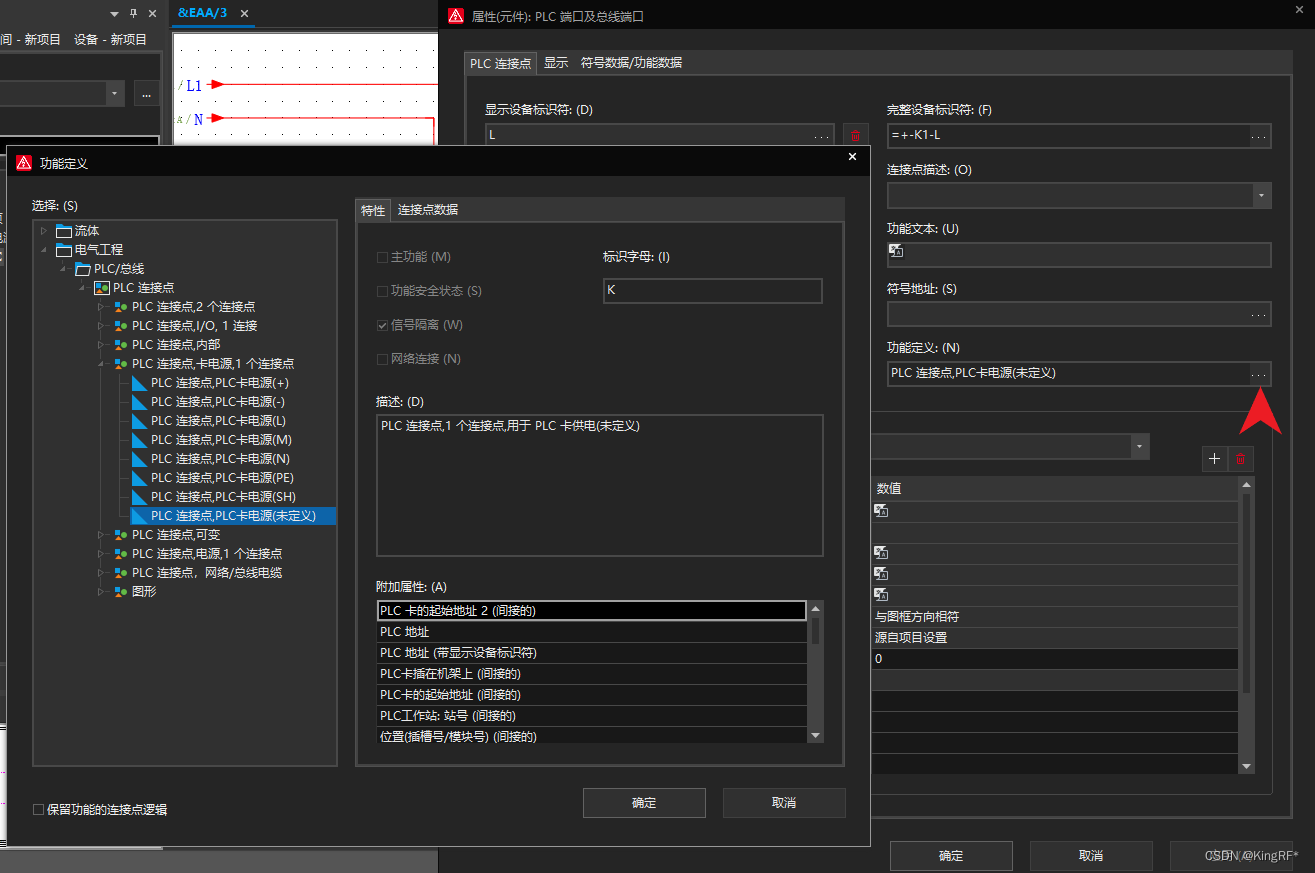

输入显示设备标识符，并对功能定义。

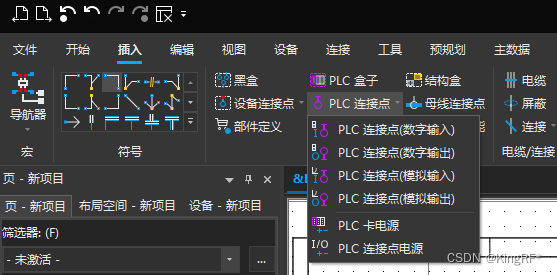

输入点/输出点



                                                选择数字输入/数字输出





默认PLC输入/输出地址为西门子I/Q。

                                           需要更换为其他型号的PLC，输入X，输出Y。

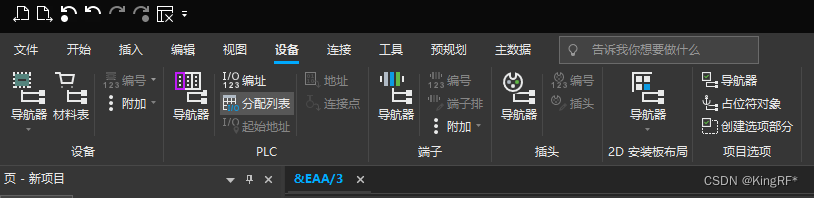

                                                        设备——PLC——分配列表

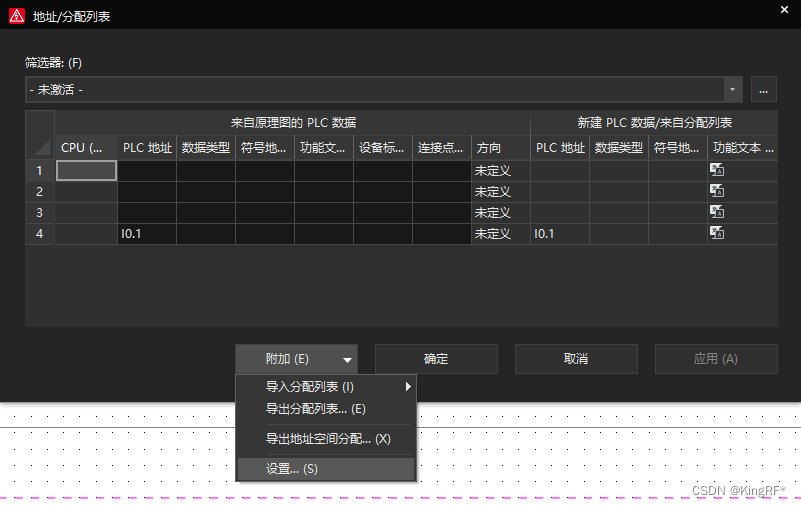

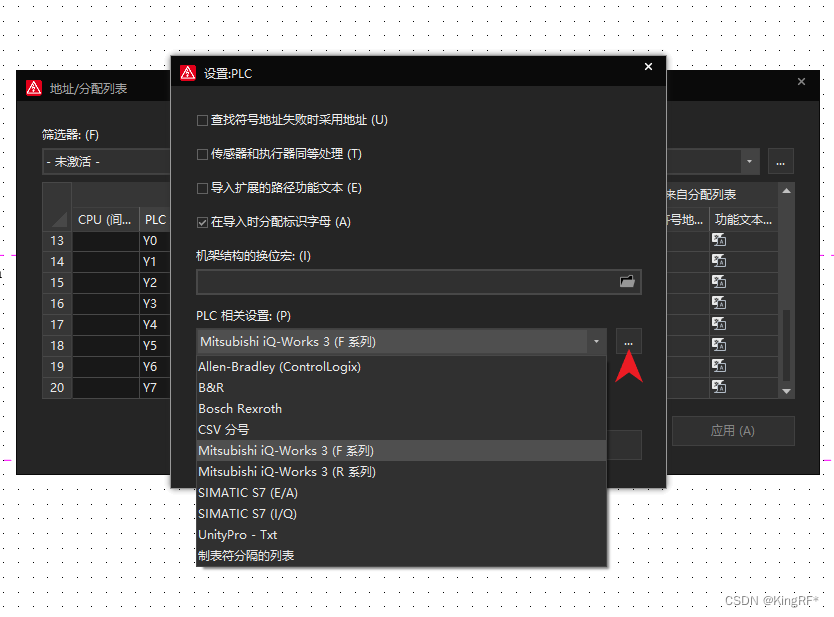

                                         打开分配列表后，点击附加下拉框，点击设置。

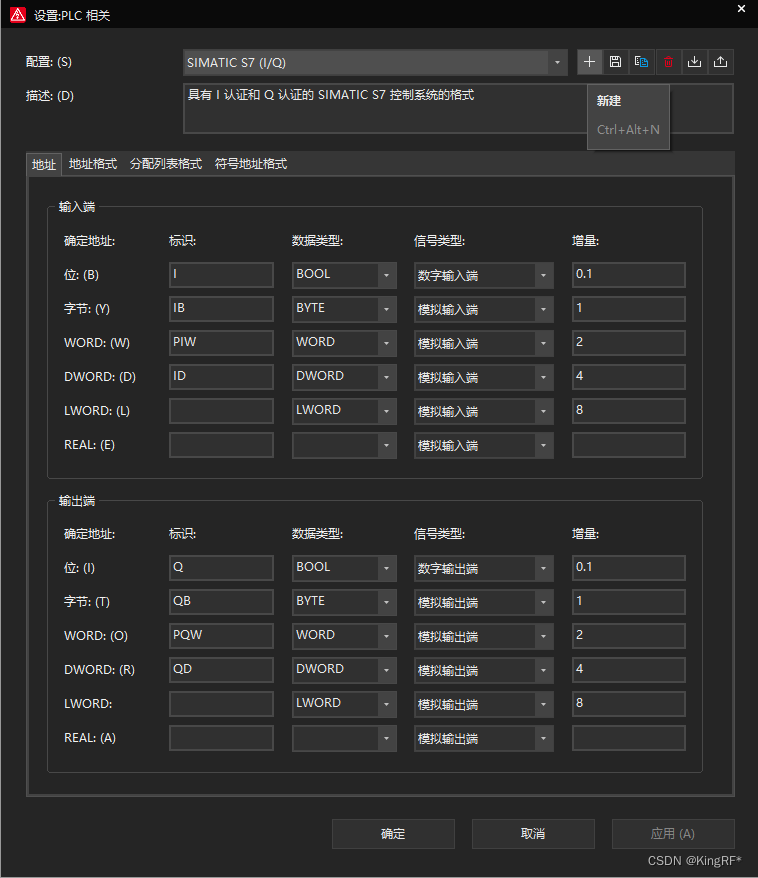

                                                        选择PLC， 点击箭头处，弹出设置界面。

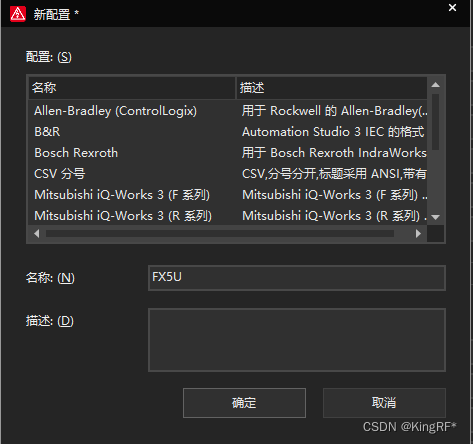

点击+号新建PLC



                                                                 输出PLC名称

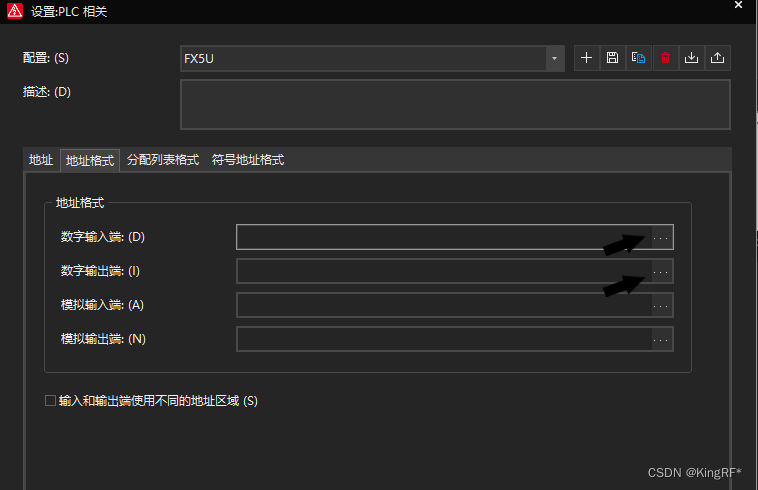

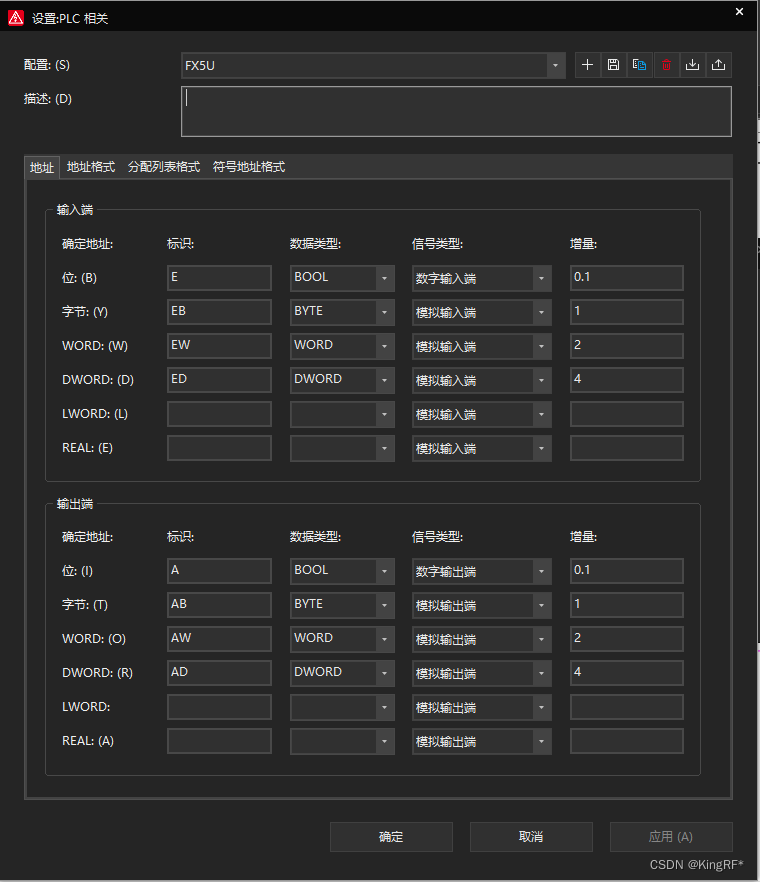

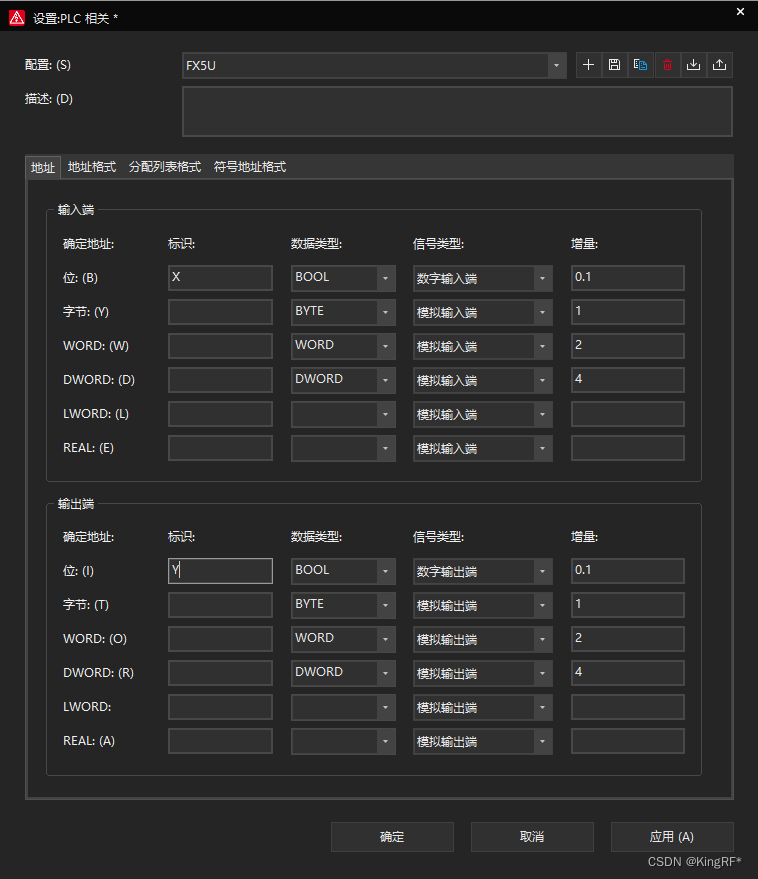

                                                    修改PLC输入端和输出端的标识

点击地址格式

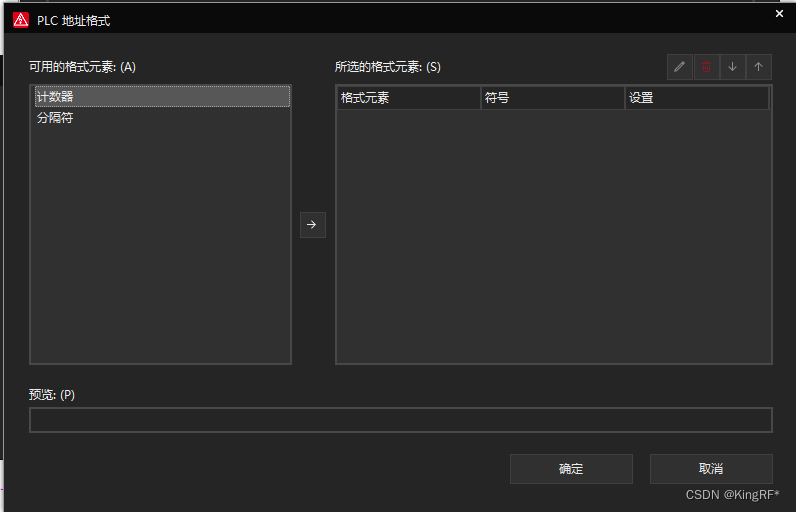

                                分别修改数字输入端和数字输出段的地址格式

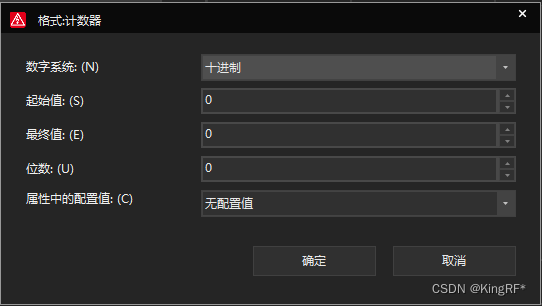

                                                                 双击计数器

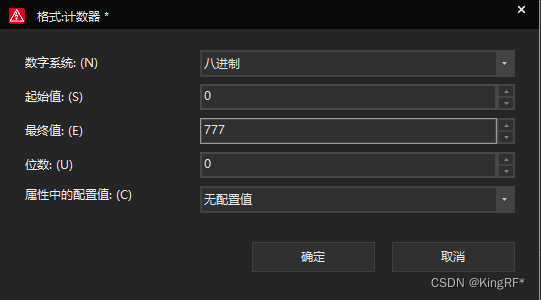

                                                      八进制，起始值0，最终值777

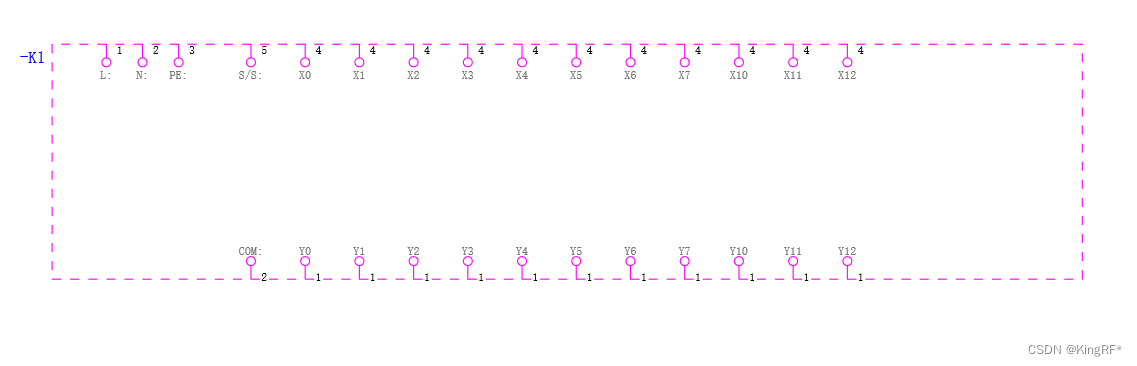

                                         确定后，重新插入输入输出连接点。

 PLC电源,用于相连传感器/执行器的供电

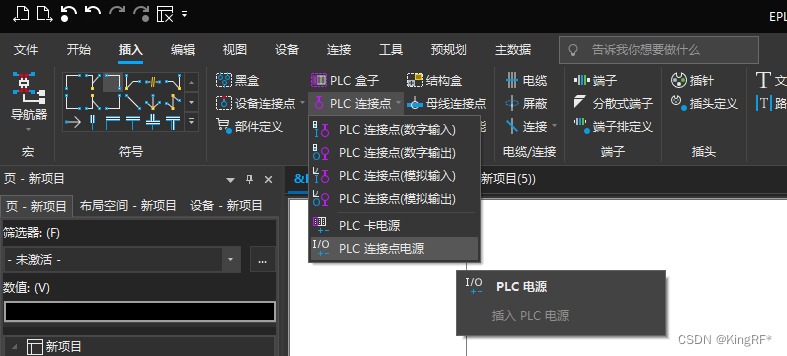

 选择PLC连接点电源，插入输入输出公共端。

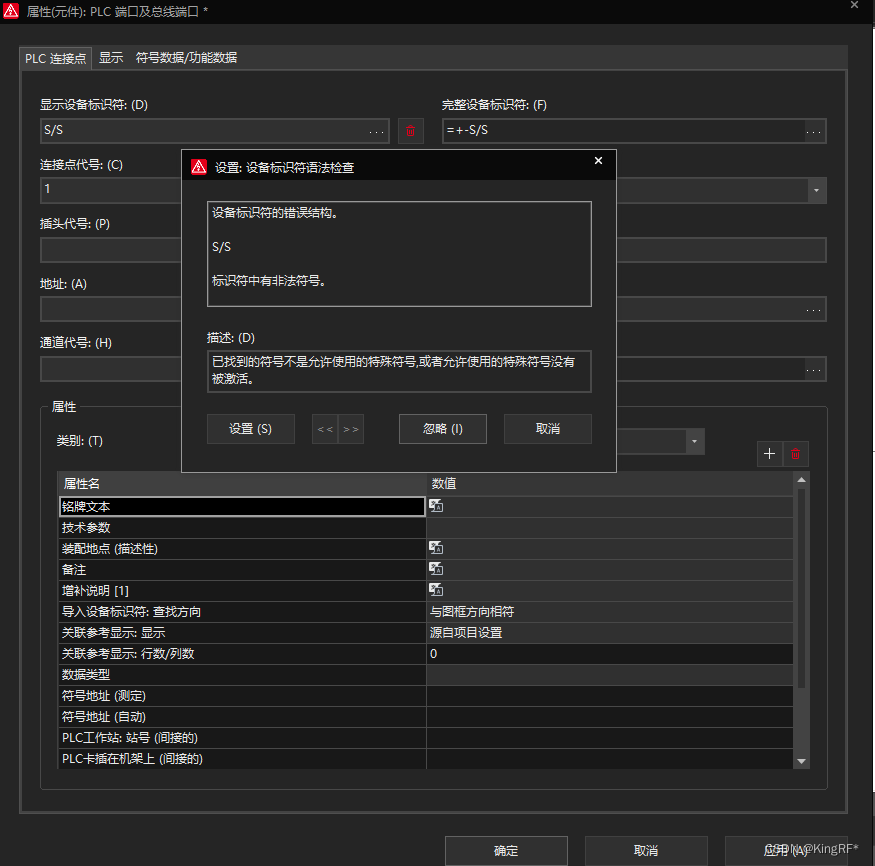

显示设备标识符如果含有/，非法符号，点击设置。

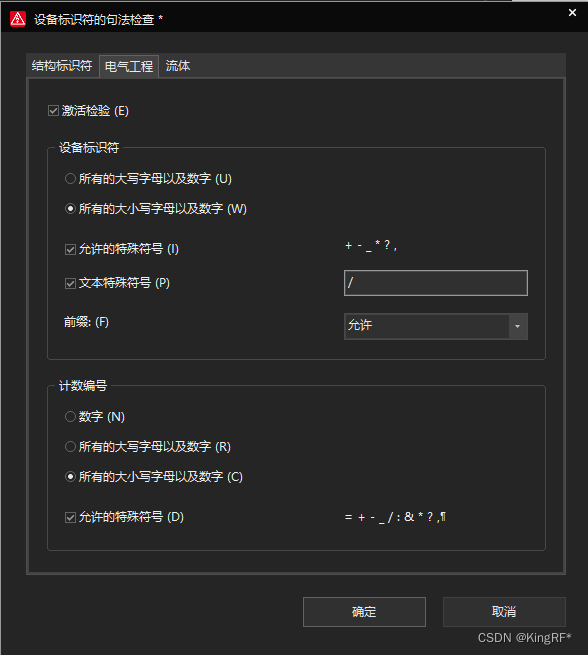

勾选文本特殊符号，输入/，确认。
