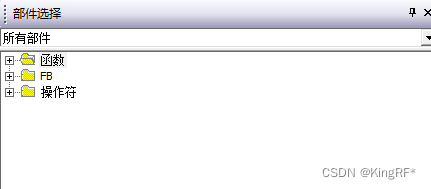

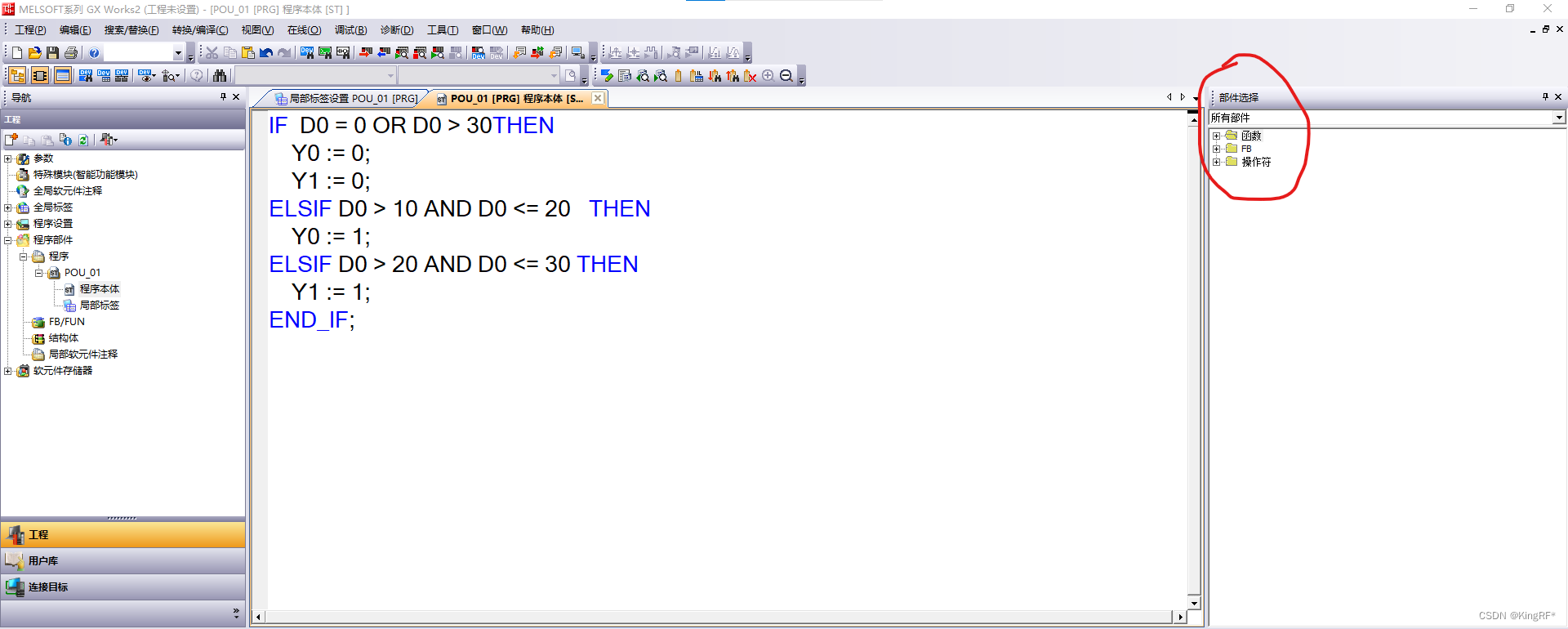

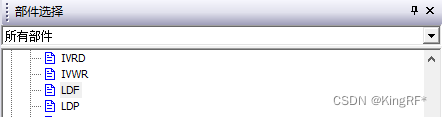

如果打开软件后，没有部件选择栏；

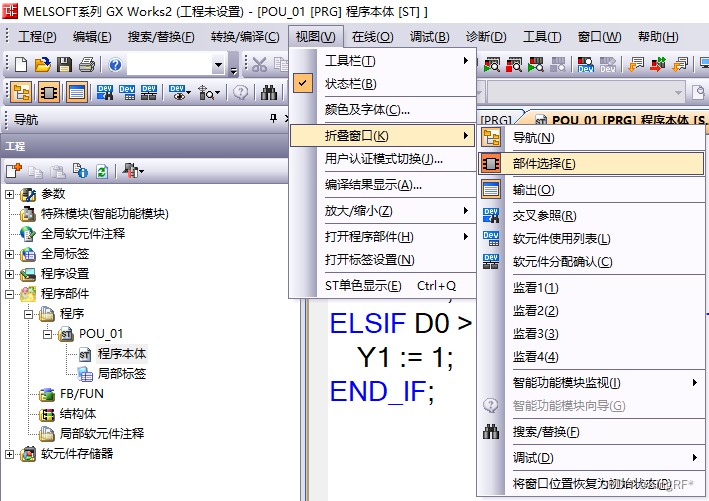

 视图——折叠窗口——部件选择

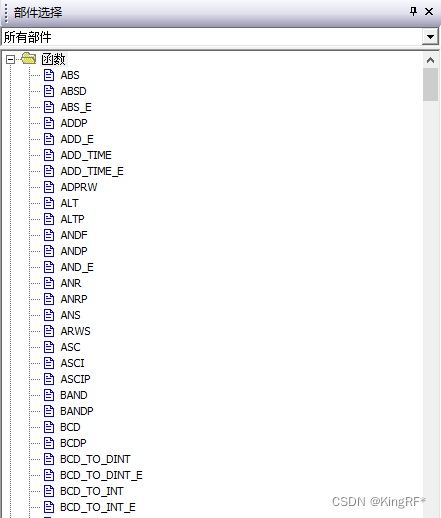

函数中包含提供所有特殊功能；如传送，置位，复位等；

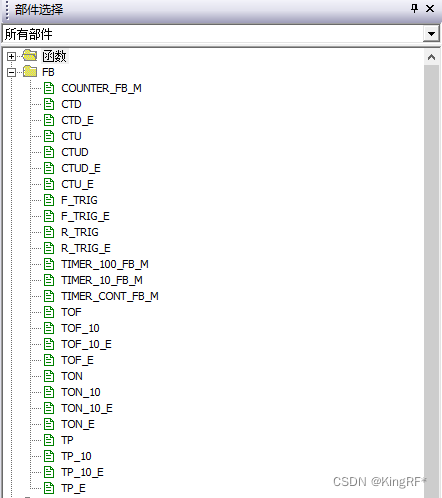

FB：功能块，计时器，计数器等。

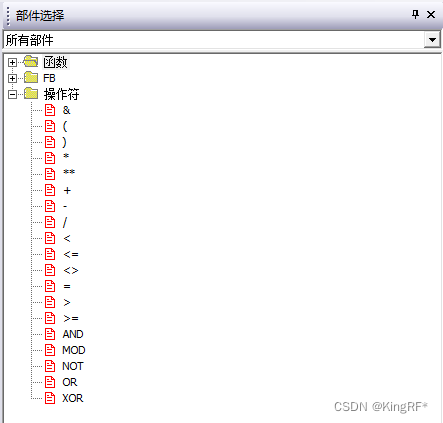

操作符：加减乘除，数值计较，与或非等。

在部件选择找到要插入的代码；

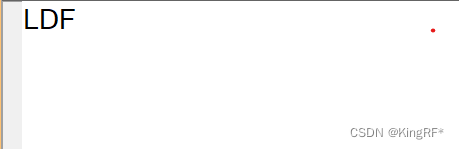

双击，就会在编辑区插入；

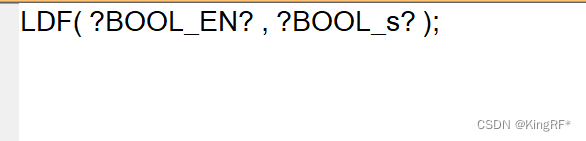

 按下CTRL+F1补全代码；

 BOOL_EN：使能，布尔类型，只有使能为1或TRUE的时候，才有效；

X0的上升沿，置位 Y0；X0的下降沿，复位Y0；
