三菱FX3U学习一

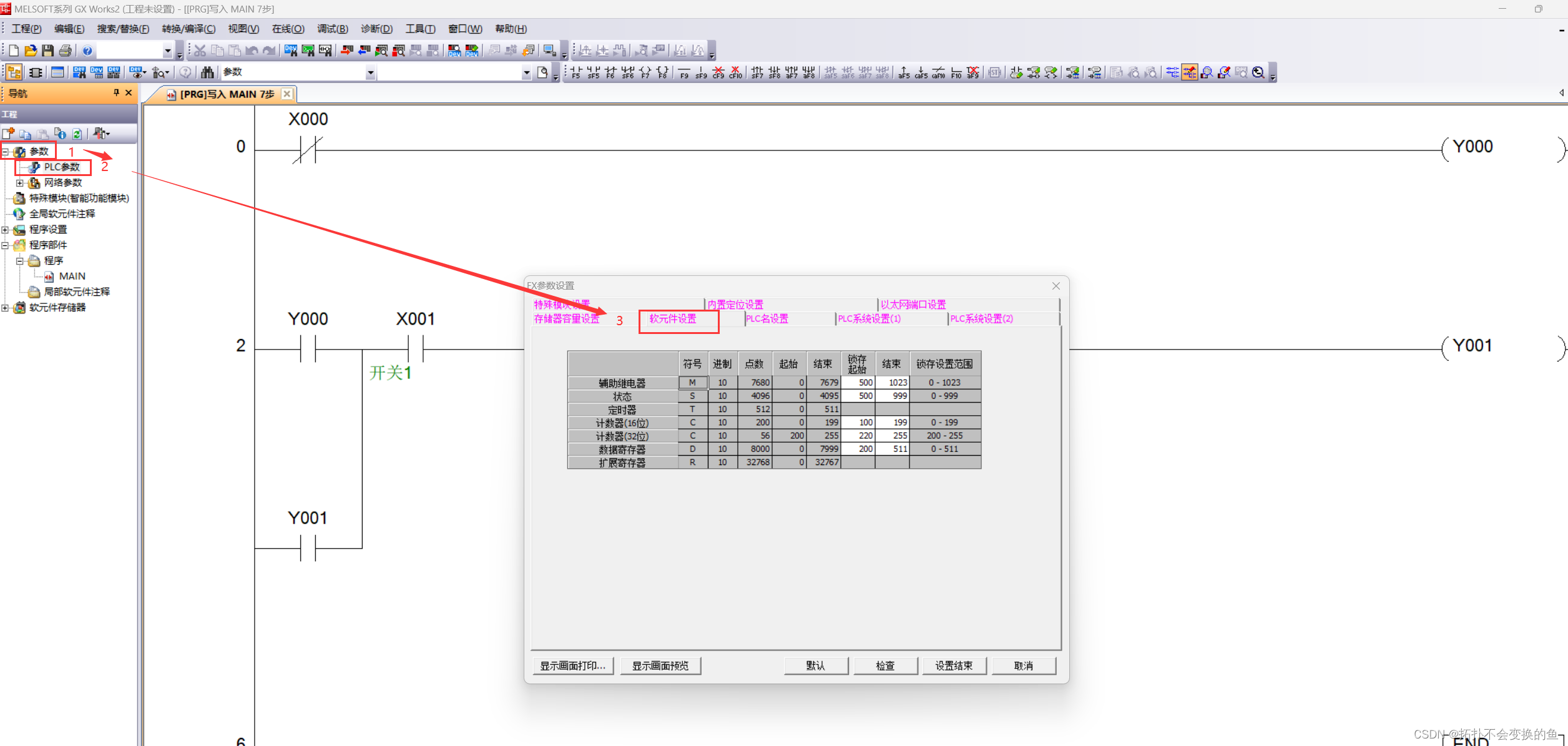

一、软元件的设置

二、辅助继电器

可以设置锁存(断电保持)继电器的起始位与结束位，可用的一般辅助继电器个数为1024个(0~1023),辅助继电器
除开一般辅助继电器的1024个以外其他的不可更改的辅助继电器(一般的和不可更改的总数为7681个)，特殊继电器从M8000开始，一共512个。

三、特殊辅助继电器

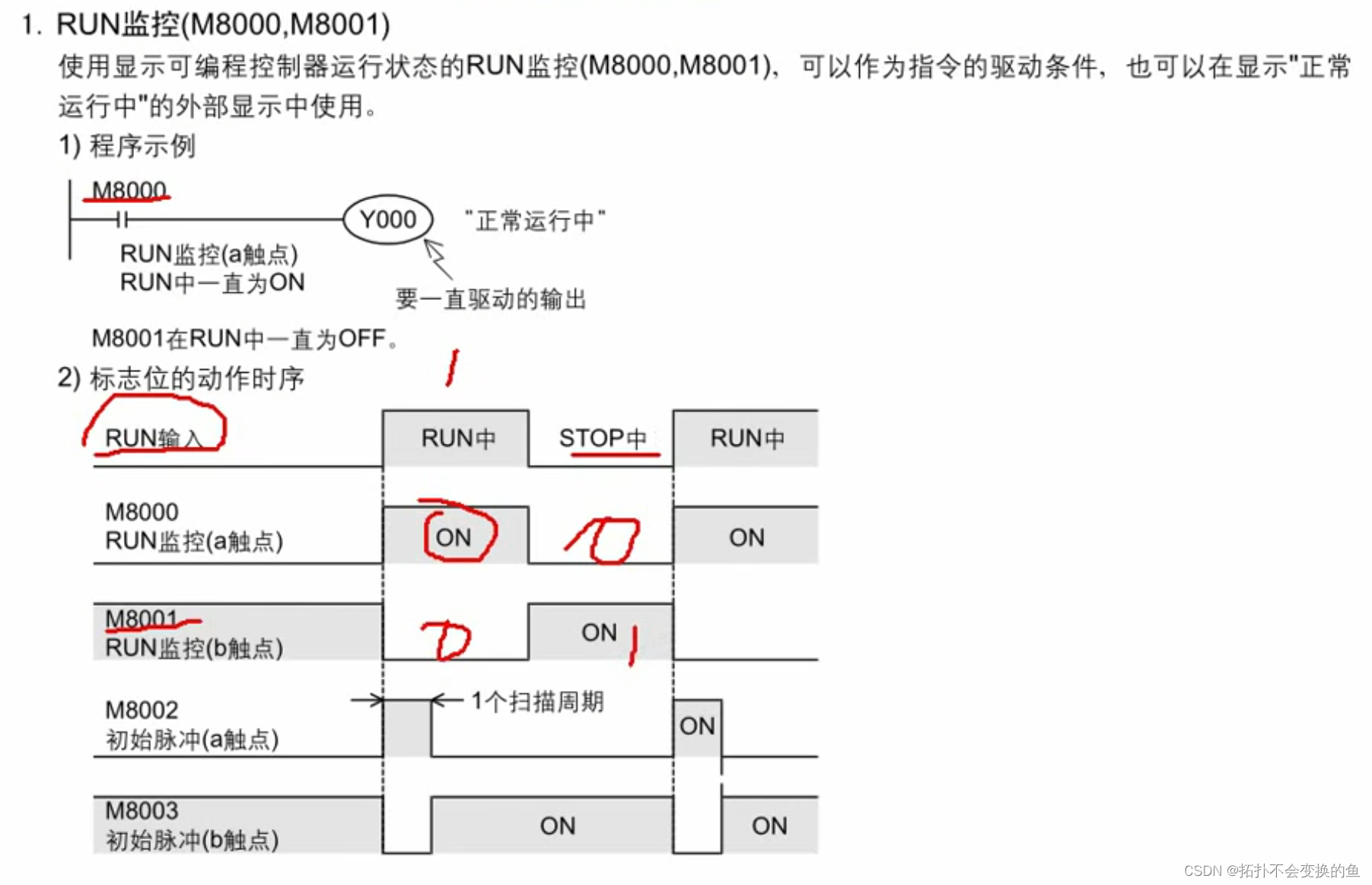

1、M8000特殊辅助继电器只要PLC的开关处于Run时就会一直输出，M8001则是处于Stop状态时会一直输出。

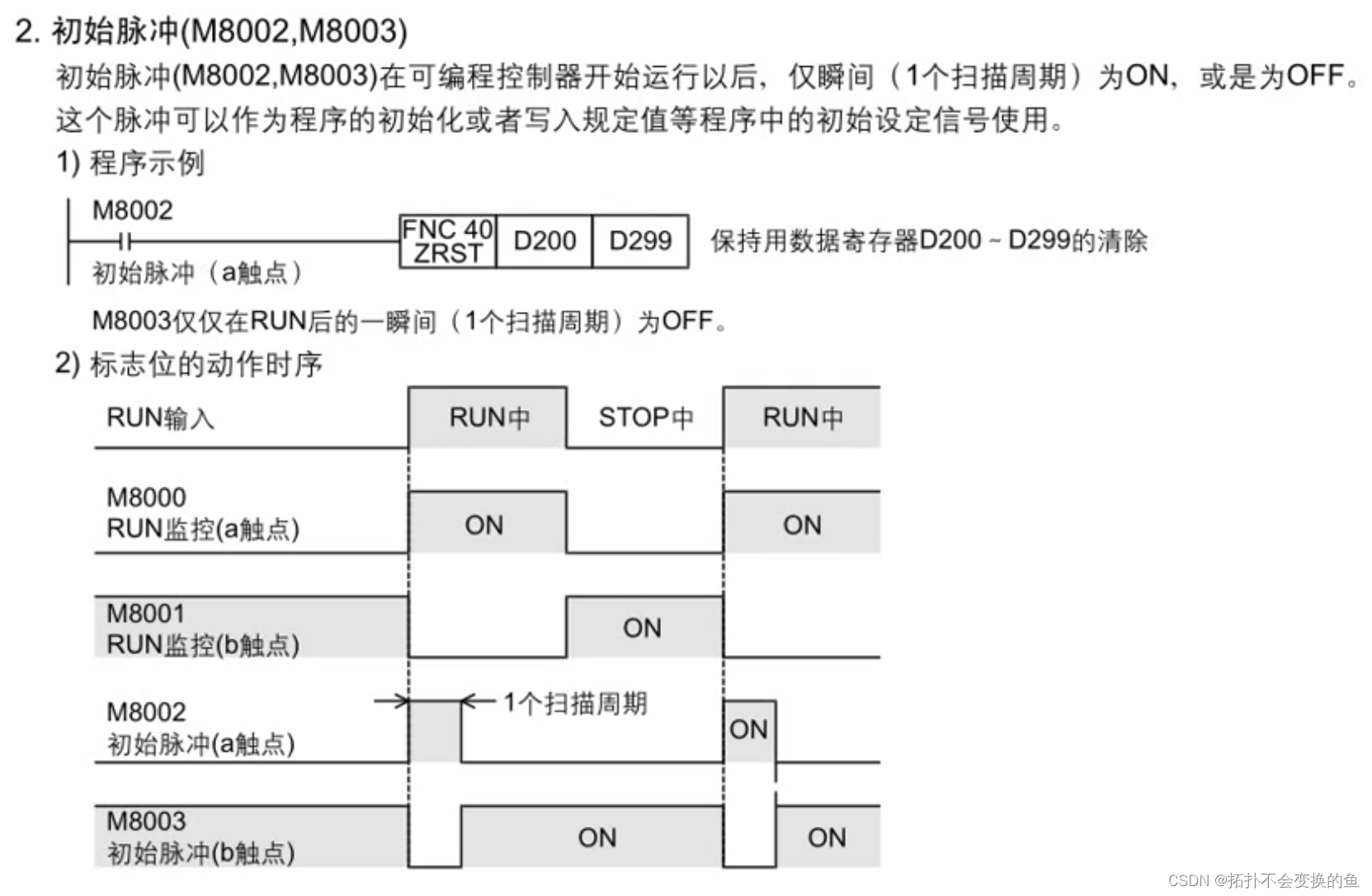

2、M8002特殊辅助继电器在PLC处于Run时的第一个扫描周期时为ON其余时间段为OFF，M8003则是与之相反

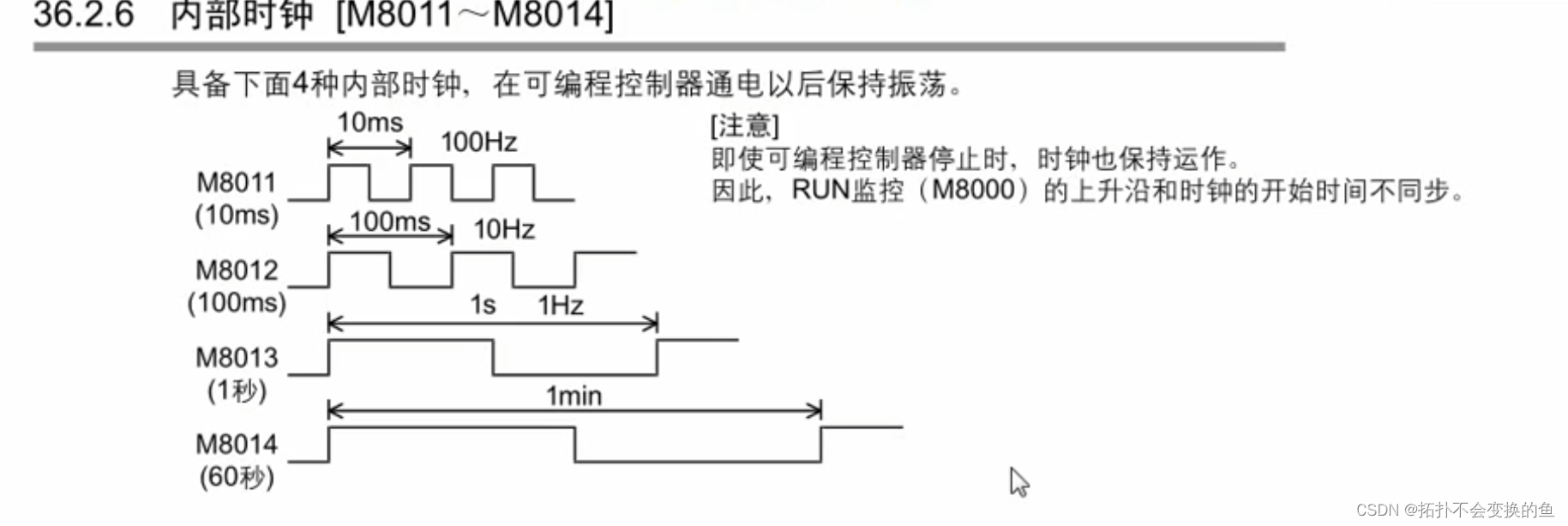

3、内部时钟

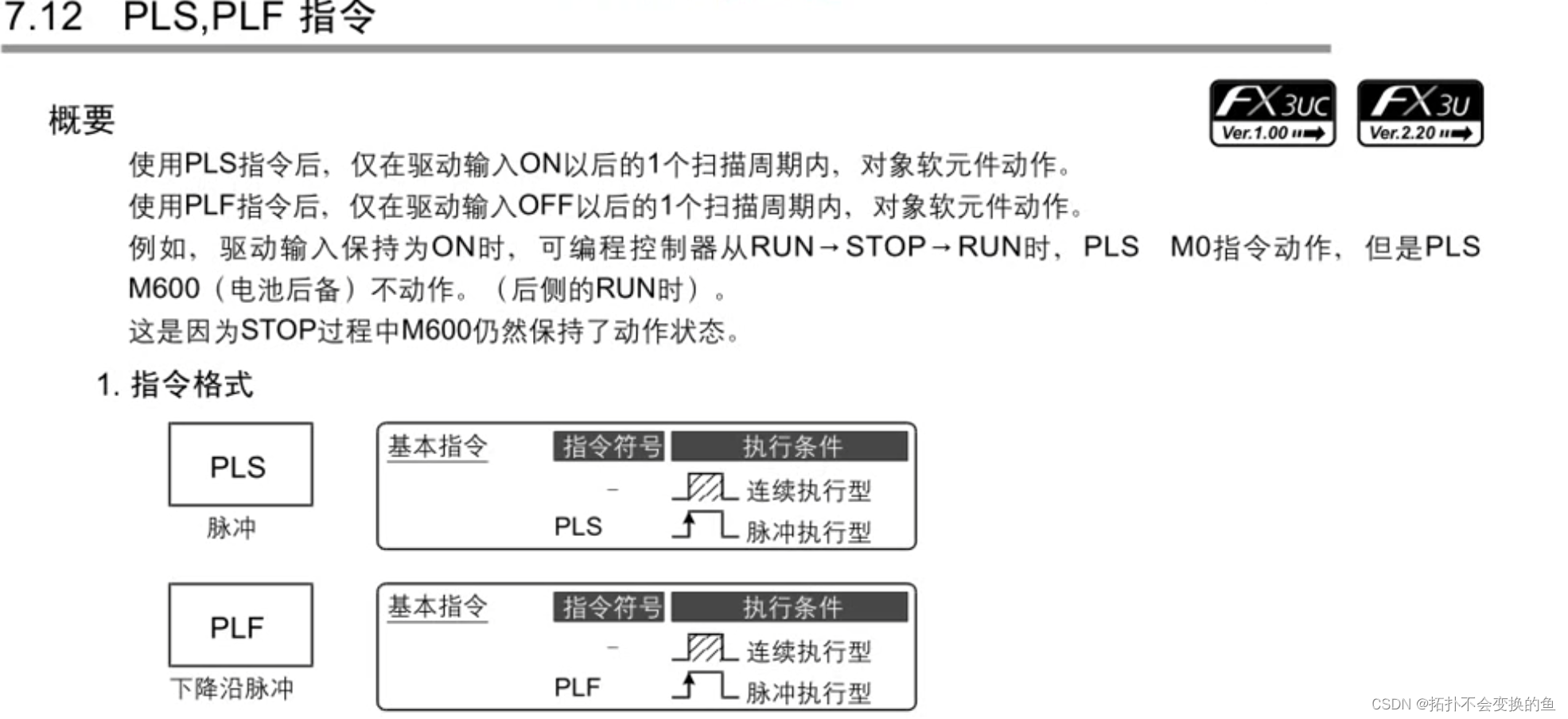

四、上升沿PLS与下降沿PLF

上升沿：断开再接通时触发一次。
下降沿：接通再断开时触发一次。

注意！
上升沿和下降沿的接通断开时间非常短通常不直接用于控制线圈，一般会通过辅助继电器去控制。

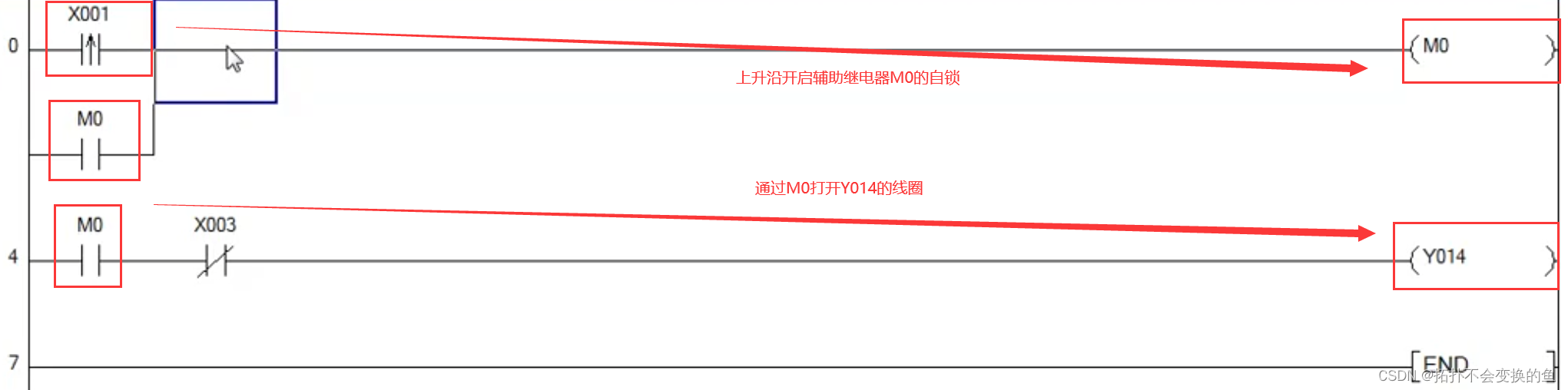

五、SET置位与RST复位

注意！
使用置位或复位指令时会使该元件其进入自锁状态。

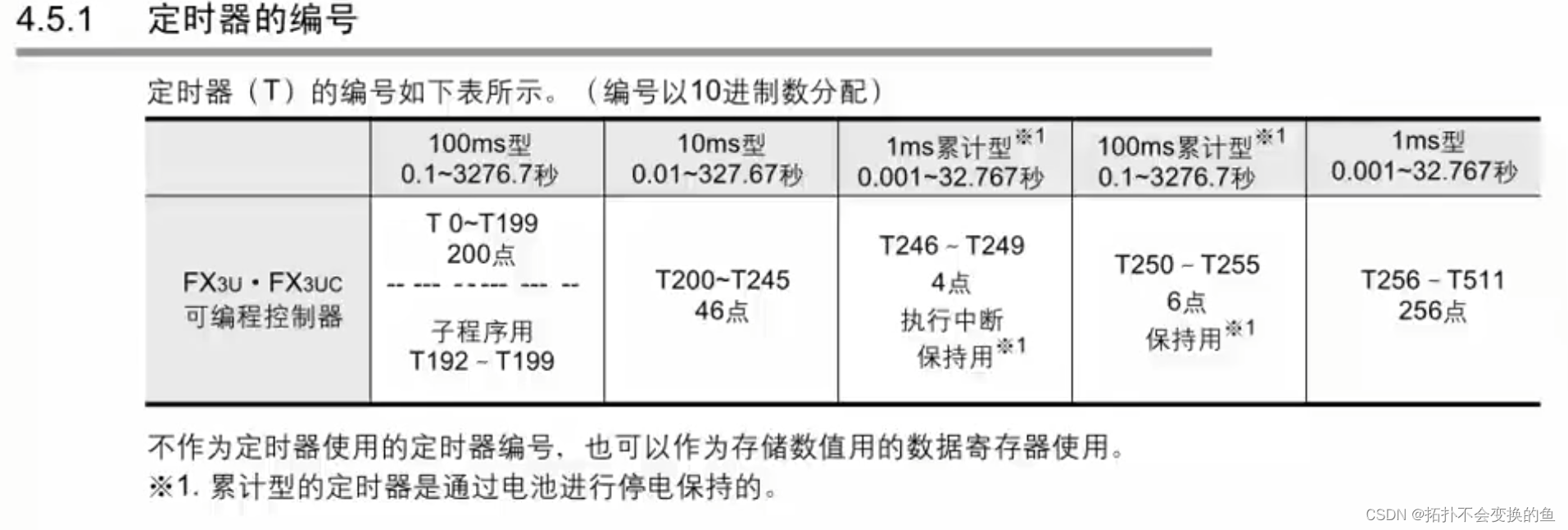

六、定时器T

以T200计时器演示设定K为211时，将211乘以该计时器的最小单位(0.01秒)，得出定时为2.11秒。
注意！

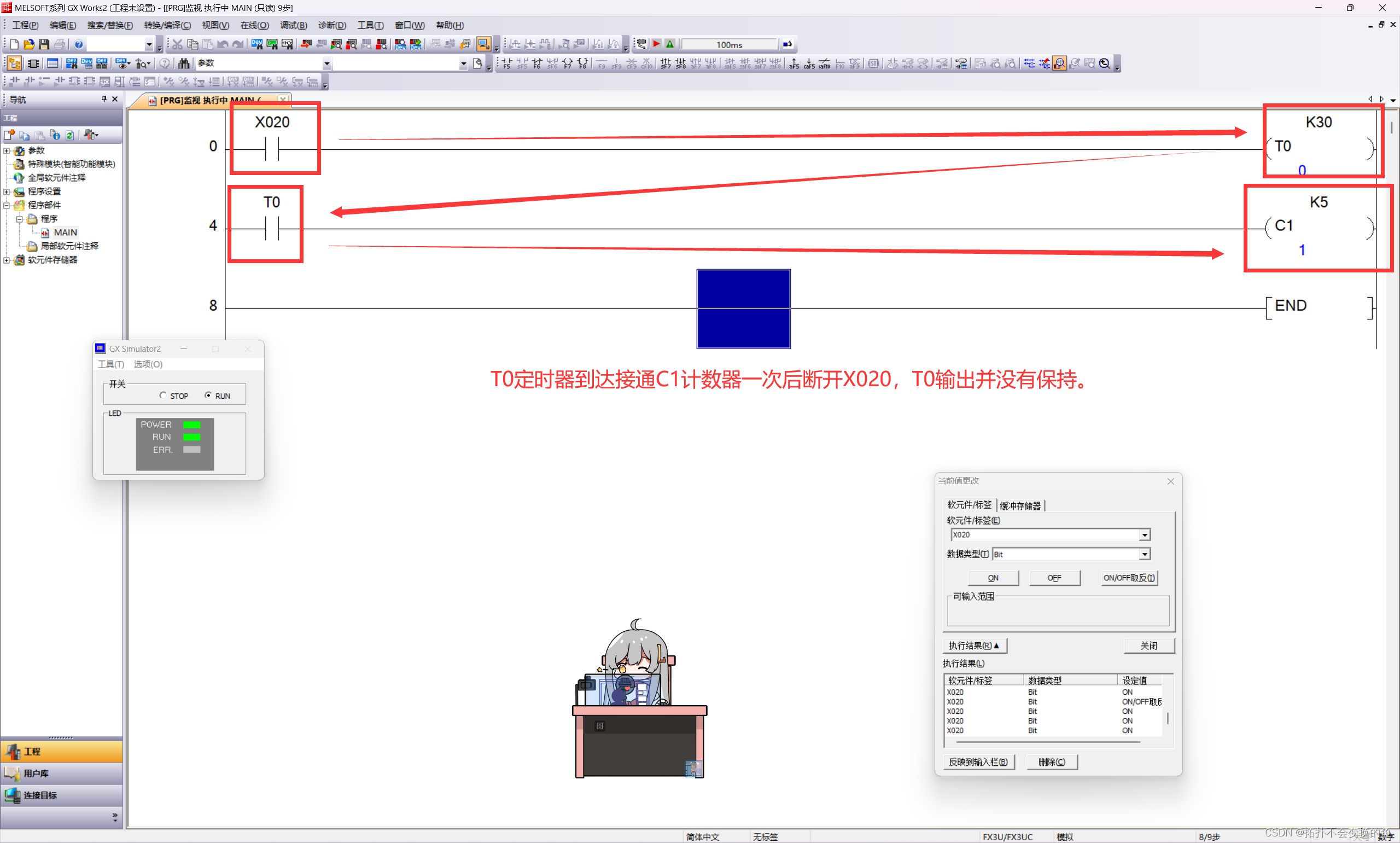

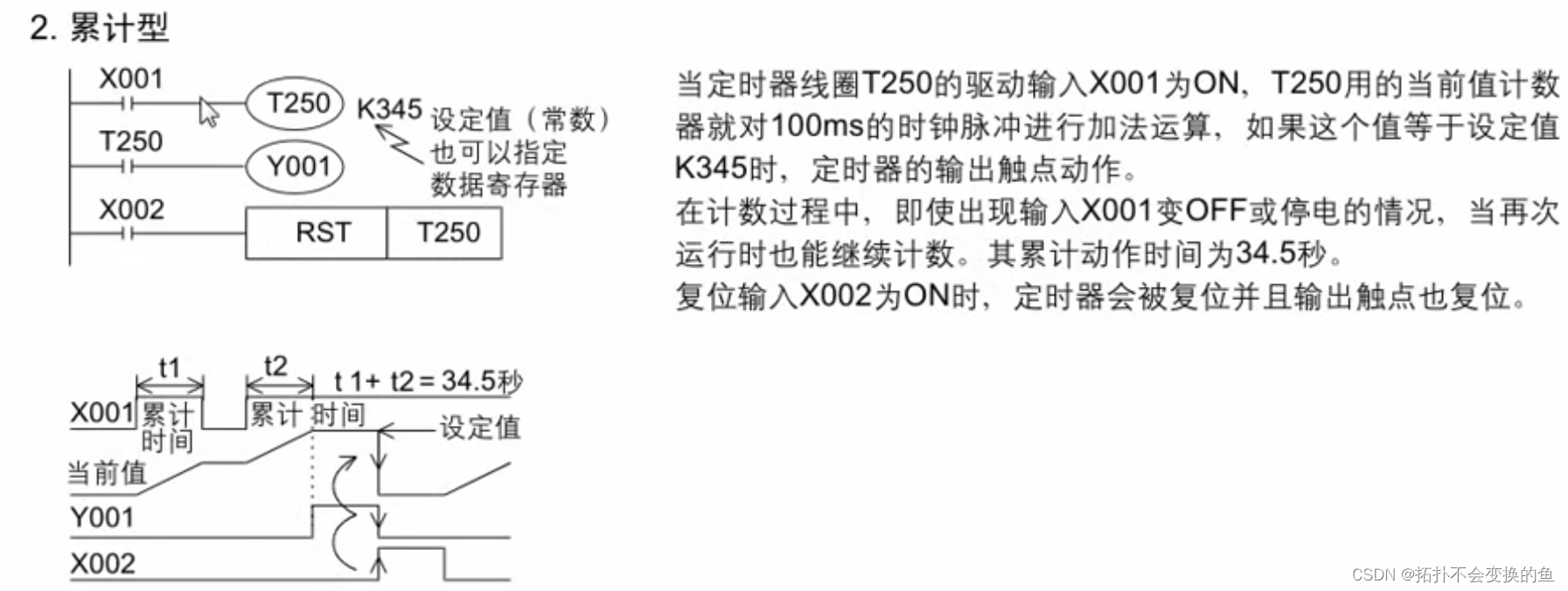

1、断电保持型定时器就算触发的输入端断开或是断电的情况，当再次运行时也能继续计数 。

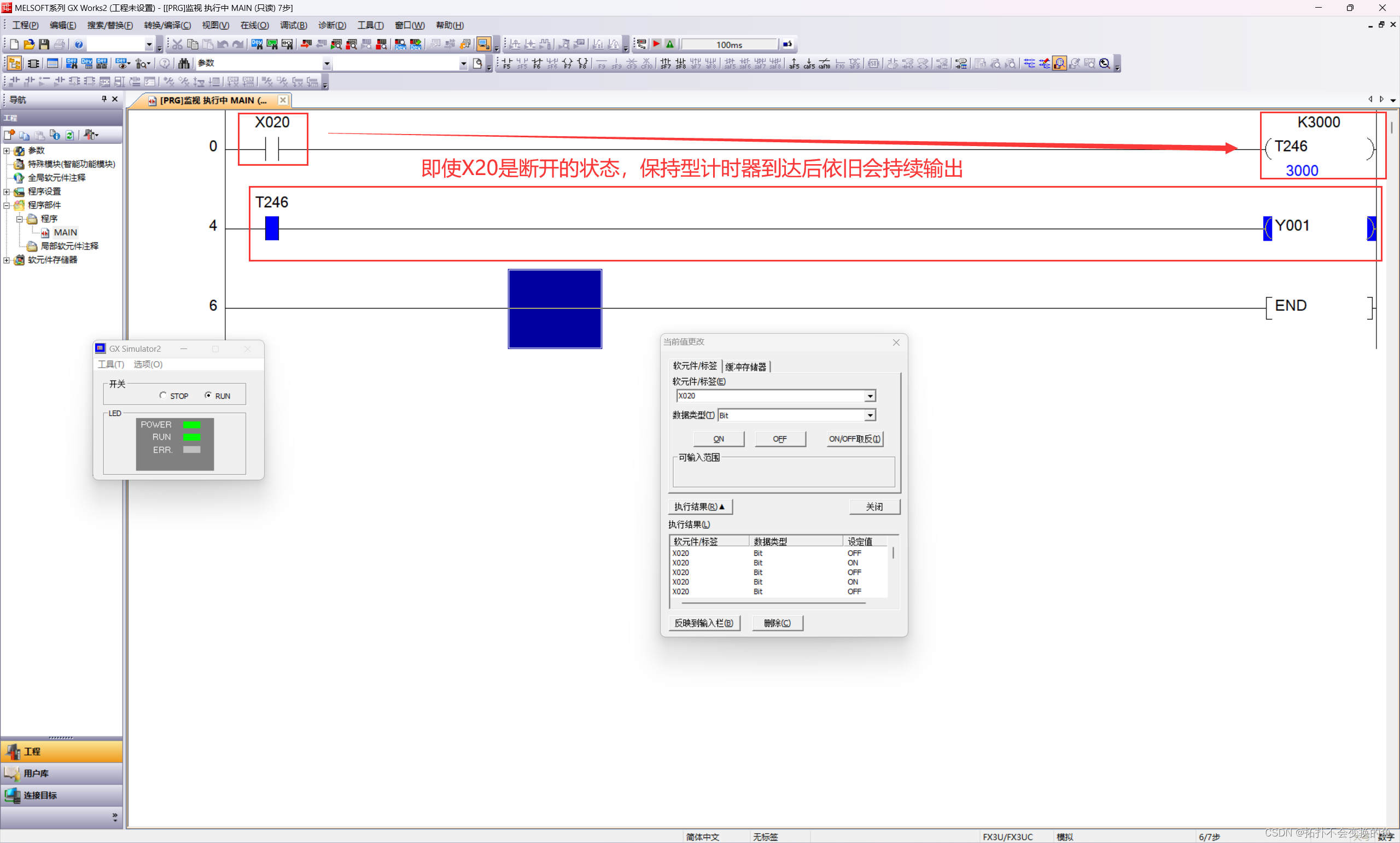

2、如果使用的是保持型的定时器，那么在定时到达后即使前端断开也不会影响定时器输出。

3、非保持型的定时器在前端断开时就会自动重置计时，即使定时器到达并且输出后也会因为前端的断开而断开。

七、定时器小练习

需求：在不使用特殊辅助继电器M8011~M8014实现按下按钮X20后自动闪烁，按下按钮X21后停止闪烁。

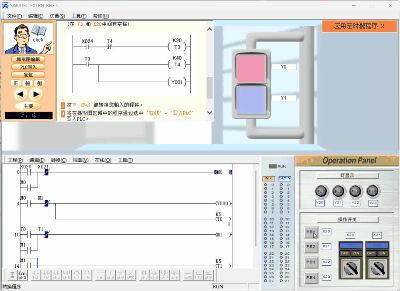

效果图：

梯形图：
