在modelsim中查看断言

最新推荐文章于 2024-06-19 16:40:58 发布

一只迷茫的小狗

最新推荐文章于 2024-06-19 16:40:58 发布

阅读量522

点赞数 9

分类专栏： verilog vivado Systemverilog 文章标签： fpga开发

本文链接：https://blog.csdn.net/qq_33300585/article/details/135140099

版权

verilog 同时被 3 个专栏收录

102 篇文章 13 订阅

订阅专栏

Systemverilog

95 篇文章 8 订阅

订阅专栏

vivado

8 篇文章 0 订阅

订阅专栏

方法一：单纯的modelsim环境

（1）编译verilog代码时按照system verilog进行编译

vlog -sv abc.v 或者使用通配符编译所有的.v或者.sv文件（ vlog -sv *.sv *.v）

（2）仿真命令加一个-assertdebug

vsim -assertdebug -novopt testbench（testbench是顶层激励模块名）

（3）如果想看断言成功与否的分析，使用打开断言窗口的命令

view assertions

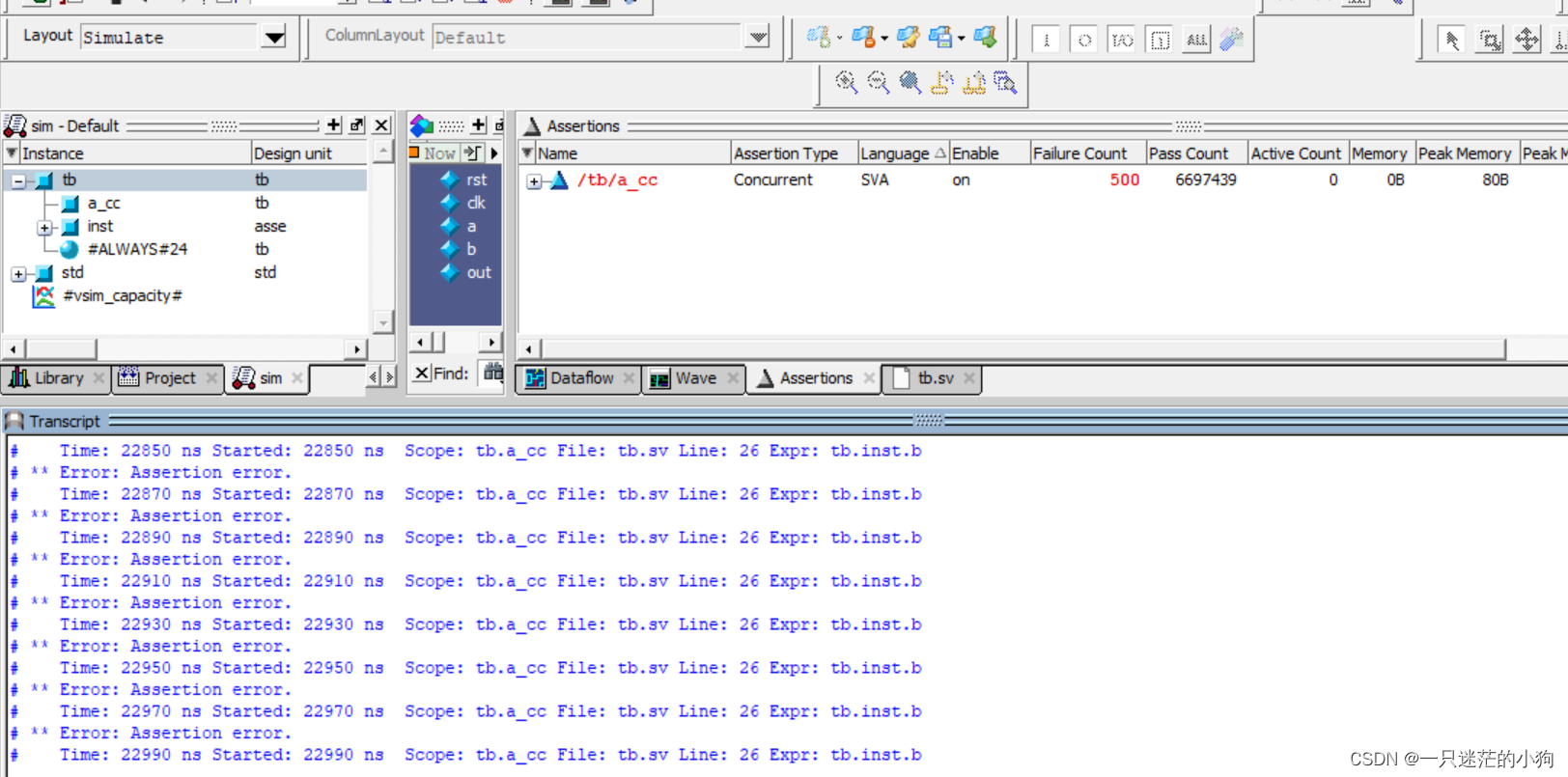

断言显示结果如下：

（4）通过report查看assertations

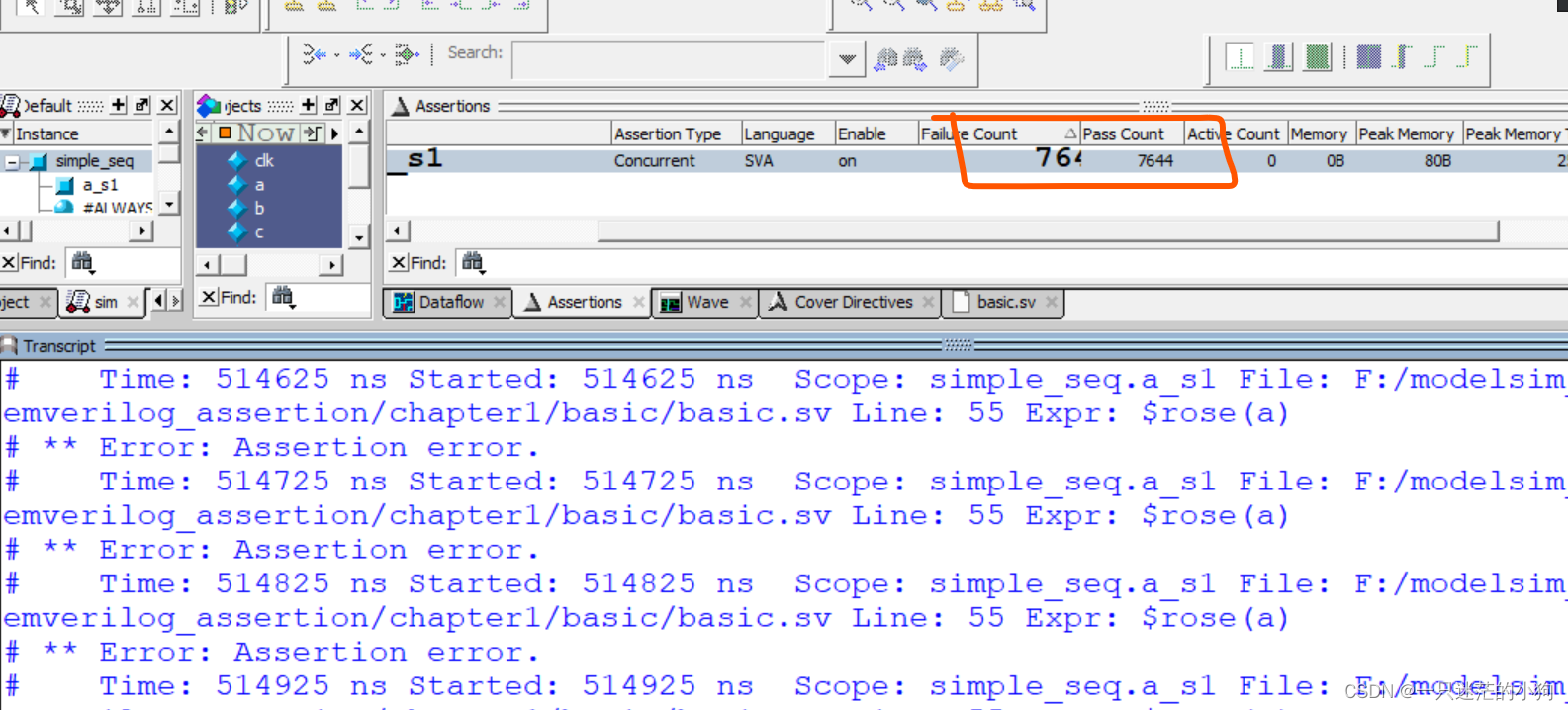

在assertions界面右键选中需要查看的assertion，选择report，即可查看断言失败数量、断言成功数量

方法二：vivado+modelsim环境

（1）搭建好vivado+modelsim 的联合仿真环境；

（2）在vivado中运行仿真后，自动启动modelsim，在modelsim命令行窗口自动弹出如下命令：

vsim -voptargs=""+acc"" -L xil_defaultlib -L unisims_ver -L unimacro_ver -L secureip -lib xil_defaultlib xil_defaultlib.simple_seq xil_defaultlib.glbl

将上述命令的-voptargs=""+acc""删除，替换为-assertdebug -novopt ，完整的命令如下：

vsim -assertdebug -novopt -L xil_defaultlib -L unisims_ver -L unimacro_ver -L secureip -lib xil_defaultlib xil_defaultlib.simple_seq xil_defaultlib.glbl
