1、Verilog文件操作

Verilog具有系统任务和功能,可以打开文件、将值输出到文件、从文件中读取值并加载到其他变量和关闭文件。

1.1 、Verilog文件操作

1.1.1、打开和关闭文件

module tb;
// 声明一个变量存储 file handler
integer fd;
initial begin
// 以写权限打开一个文件名为 "my_file.txt" 的新文件，并将文件柄指针存储在变量"fd"中
    fd = $fopen("my_file.txt", "w");
// 关闭指向 "fd"的文件柄
    $fclose(fd);
end
endmodule

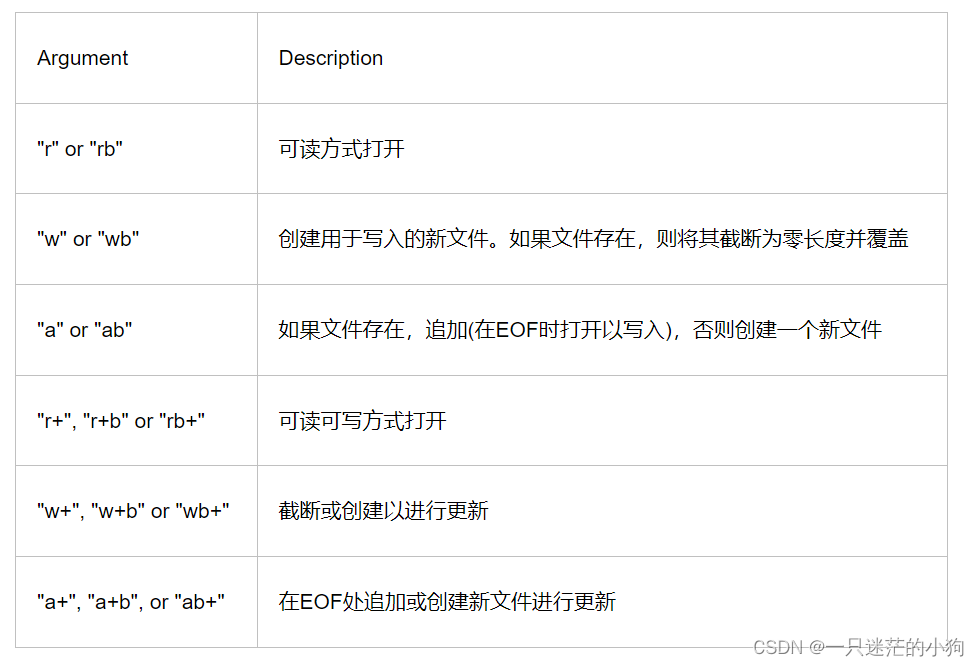

文件操作选项：

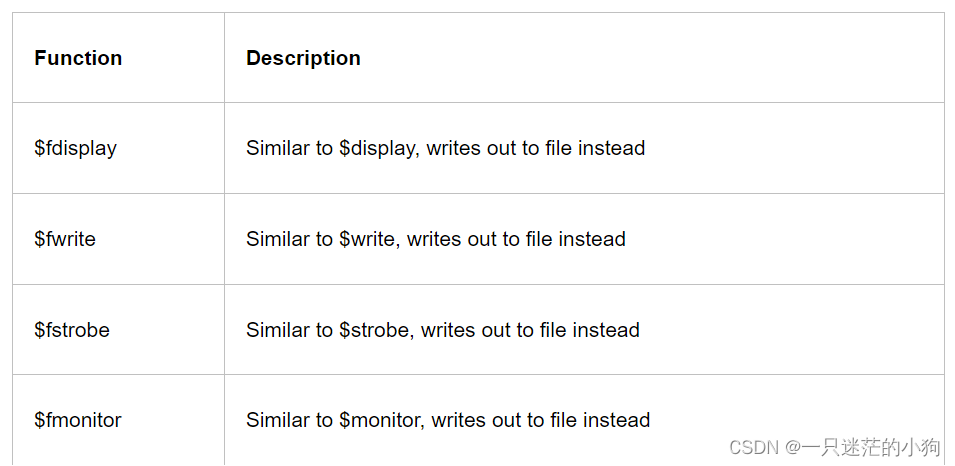

1.1.2、写文件

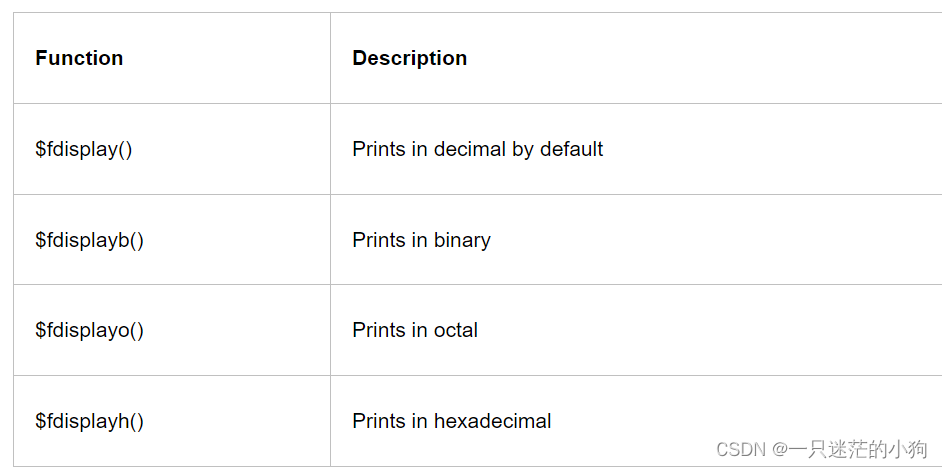

每个系统函数都以基数十进制打印值。它们还有其他三个版本,可以以二进制、八进制和十六进制打印。

integer handle1；
initial begin
handel1=$fopen("picture_out.txt","w");
forever @(posedge clk) begin
    if(PicInHEnd &PicInVEnd) begin
        $fclose(handle1);
        $finish;
    end
end
end
always@(posedge clk) begin
    if(  PicOutVld  ) begin
        if(PicInHEnd)
            $fwrite(handle1,"%h",PicInData,"\n");
        else
            $fwrite(handle1,"%h",PicInData,"\n");
    end
end

使用方法如下：

module tb;
integer fd;
integer i;
reg [7:0] my_var;
initial begin
　　// Create a new file
　　fd = $fopen("my_file.txt", "w");
　　my_var = 0;
 　　$fdisplay(fd, "Value displayed with $fdisplay");
　　#10 my_var = 8'h1A;
　　$fdisplay(fd, my_var); // Displays in decimal
　　$fdisplayb(fd, my_var); // Displays in binary
　　$fdisplayo(fd, my_var); // Displays in octal
　　$fdisplayh(fd, my_var); // Displays in hex
　　// $fwrite does not print the newline char '' automatically at
 　　// the end of each line; So we can predict all the values printed
 　　// below to appear on the same line
 　　$fdisplay(fd, "Value displayed with $fwrite");
　　#10 my_var = 8'h2B;
　　$fwrite(fd, my_var);
　　$fwriteb(fd, my_var);
　　$fwriteo(fd, my_var);
　　$fwriteh(fd, my_var);
 　　// Jump to new line with '', and print with strobe which takes
 　　// the final value of the variable after non-blocking assignments
 　　// are done
 　　$fdisplay(fd, "Value displayed with $fstrobe");
　　#10 my_var <= 8'h3C;
　　$fstrobe(fd, my_var);
　　$fstrobeb(fd, my_var);
　　$fstrobeo(fd, my_var);
　　$fstrobeh(fd, my_var);
 　　#10 $fdisplay(fd, "Value displayed with $fmonitor");
 　　$fmonitor(fd, my_var);
　　for(i = 0; i < 5; i= i+1) begin
　　　　#5 my_var <= i;
　　end
 　　#10 $fclose(fd);
end
endmodule
