STM32F4之什么是SPI？

一.什么是SPI？

    1.SPI是一般为4线的总线协议，有时也可以是三条线（单向传输）

   2. 四线分别为MISO(主设备数据输入) ，MOSI（主设备数据输出），SCK（时钟），CS（片选）

    有必要了解一下它的英文全称

 （1） MISO - Master input SlaveOutput（主设备数据输入，从设备数据输出）

 （2）MOSI - Master Output Slave Input （主设备数据输出，从设备数据输入）

（3）SCLK - Serial Clock 时钟信号，由主设备产生

（4）CS -Chip Select 从设备使能信号，由主设备控制

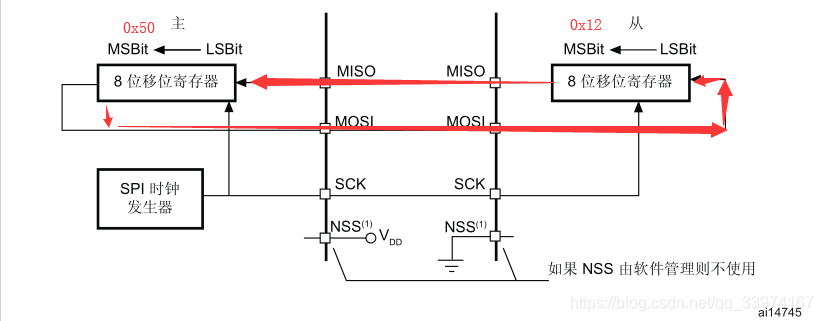

更为直观的示意图如下：

通俗的说，由于是8位的数据寄存器，所以当经过8个时钟，数据将从主设备移位寄存器中的数据转到从设备移位寄存器中，同理 从设备中的数据将转到主设备中

二.上SPI的时序

说SPI，时序图肯定要掌握一下

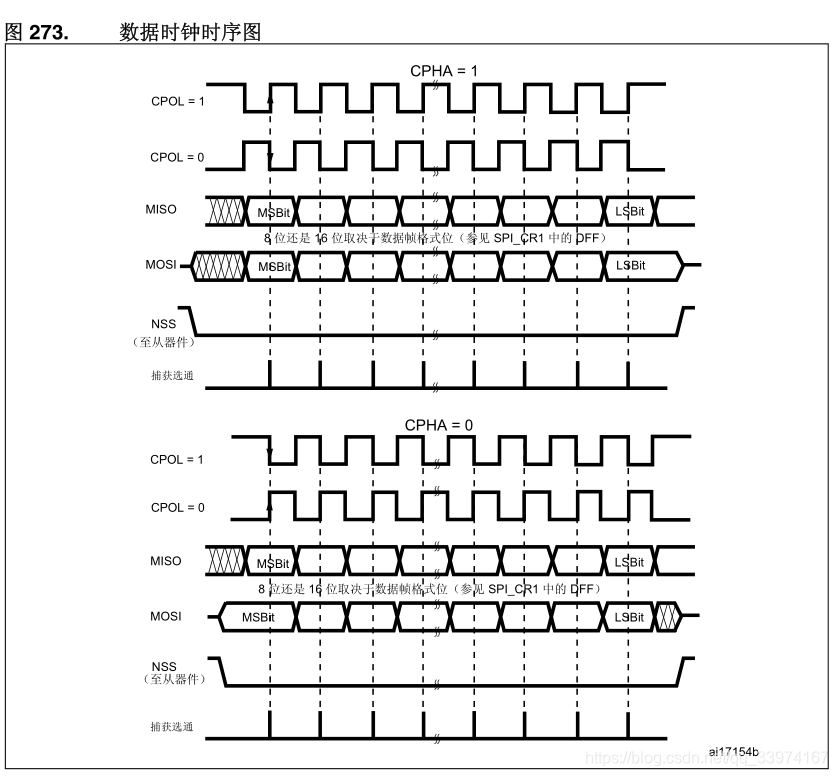

       首先要理解一下，图中的几个名字，CPOL，CPHA ，NCC，至于MISO ，MOSI 我就不多说了，（不懂的看一下上面的图）

CPOL  其全称为 ，Clock polarity 翻译为 时钟极性（高电平，或低电平）

CPHA 其全称为 ，Clock phase，翻译为 时钟相位

        看到我把字母标红了吗，大写的符号就是由其组成的，这样就好记很多了。所以顾名思义，你可以看出来他和时钟信号有关，他们之间组成4种模式

我就不解释太多，直接上图解释

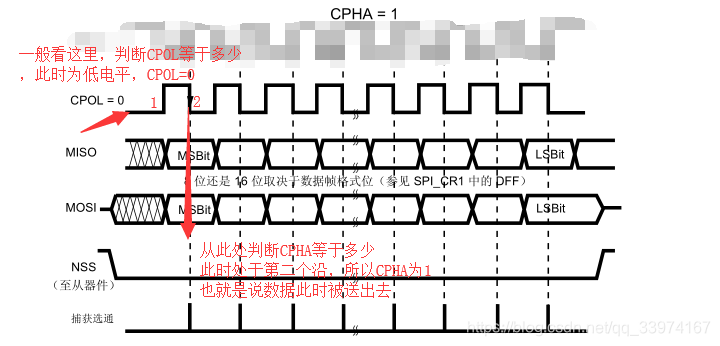

当CPOL   = 0 ，CPHA = 1，CPOL =0 意思是当时钟空闲的时候，时钟为低电平，CPHA =1 ，意思是在时钟的第二个沿的时候，做数据移位操作，当然这时CS肯定是使能的。 如下图所示：

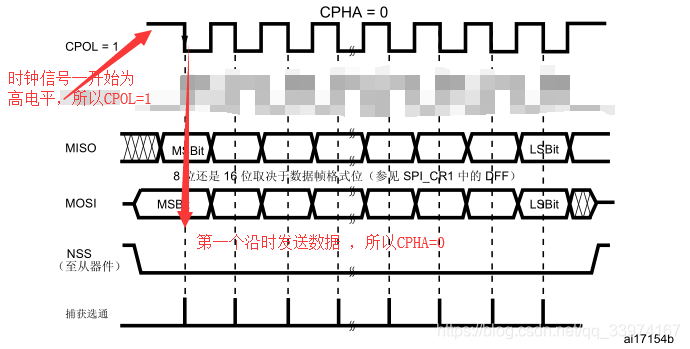

当CPOL   = 1，CPHA = 0，CPOL = 1 意思是当时钟空闲的时候，时钟为高电平 ，CPHA = 0 意思是 在时钟第一个沿的做数据移位 ，发送出去，如下图所示：

 接下来两幅图，以此类推 ，CPOL ，CPHA 分别为多少 ，自己看看有没有看懂

第一幅



第二幅



评论区留言一下你的答案，看看我说明白了没（PS：别偷看上面的整图 - -）
