2020研究生数学建模E题--AlexNet深度网络解法（大雾能见度估计与预测）（含代码）

一、E题赛题

2020研究生数学建模赛题链接：https://download.csdn.net/download/qq_35759272/13028941
第二题问题：

二、赛题分析

第二题的目的是让我们根据视频分析能见度大小。
大部分想到的是方法一
方法一：提取视频中的特征学习，将其与能见度数据简历关系即可。
如果仅采用单张图像，利用雾提取方法（其实就是分类方法，将雾分类出来，常用的包括决策数、支持向量机、神经网络等等），这类算法能够提取出雾的面积，但得不到厚度信息。
弊端：但是这种分析思路正如题目所说的问题：只选取少量视频、截取图像中的某些固有特征，未能有效利用图像的连续信息估计是不准的。
再分析：所以这里需要加入视频数据的连续信息，连续信息相对于单项图像而言能够反映变化的信息——雾霾浓度。
方法二：因此用非监督分类的方法进行雾浓度的划分，得出更为细致的特征信息，这样就能得出一系列图像信息。又因为视频设置是在固定位置进行的，因此整个场景中变化最大的应该是雾，将图像的变化信息进行提取，然后找到对应的能见度差距也是一种对应关系。

三、解题

3.1 数据预处理

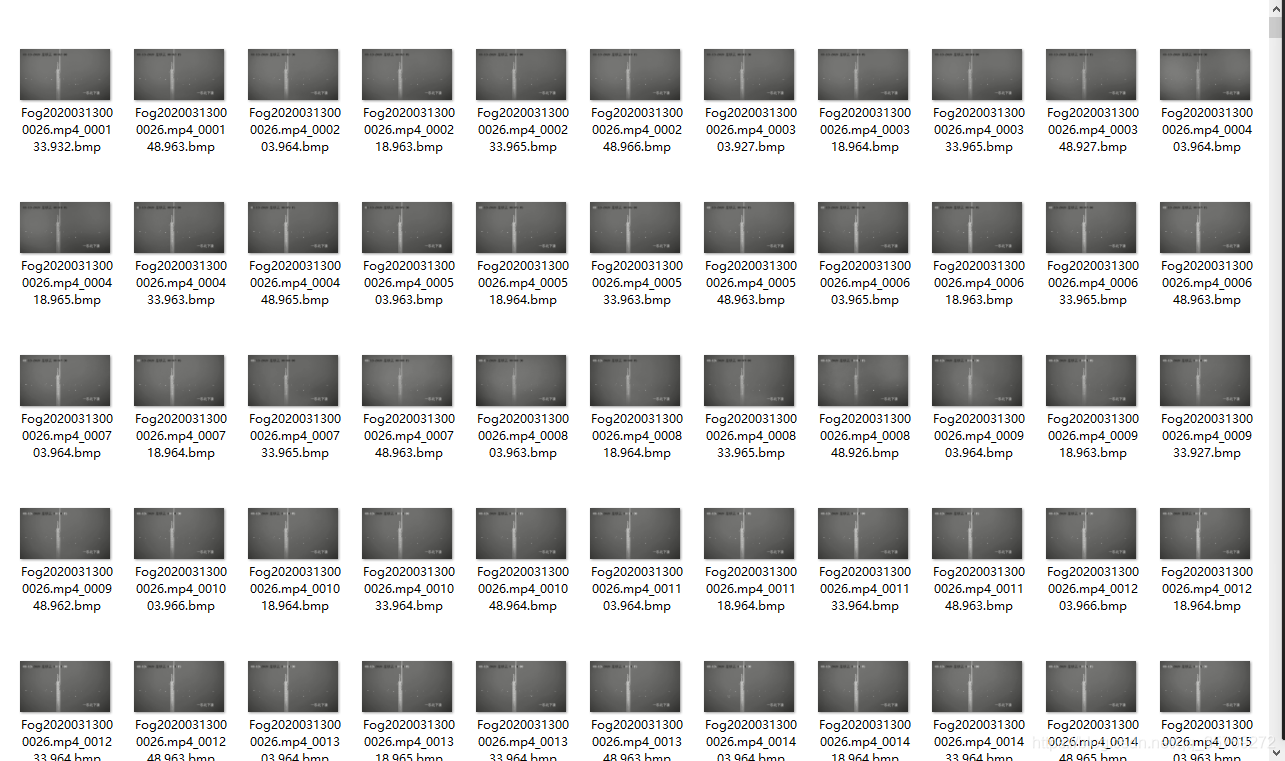

和题目给个截图保持一致，用视频播放软件PotPlayer每15秒截图一次。雾霾浓度随时间短变化越来越高，可以分时间段，将图片雾霾浓度分为超大雾、大雾、中雾、小雾、消散五类，作为训练集和验证集的数据。

3.2 AlexNet深度网络

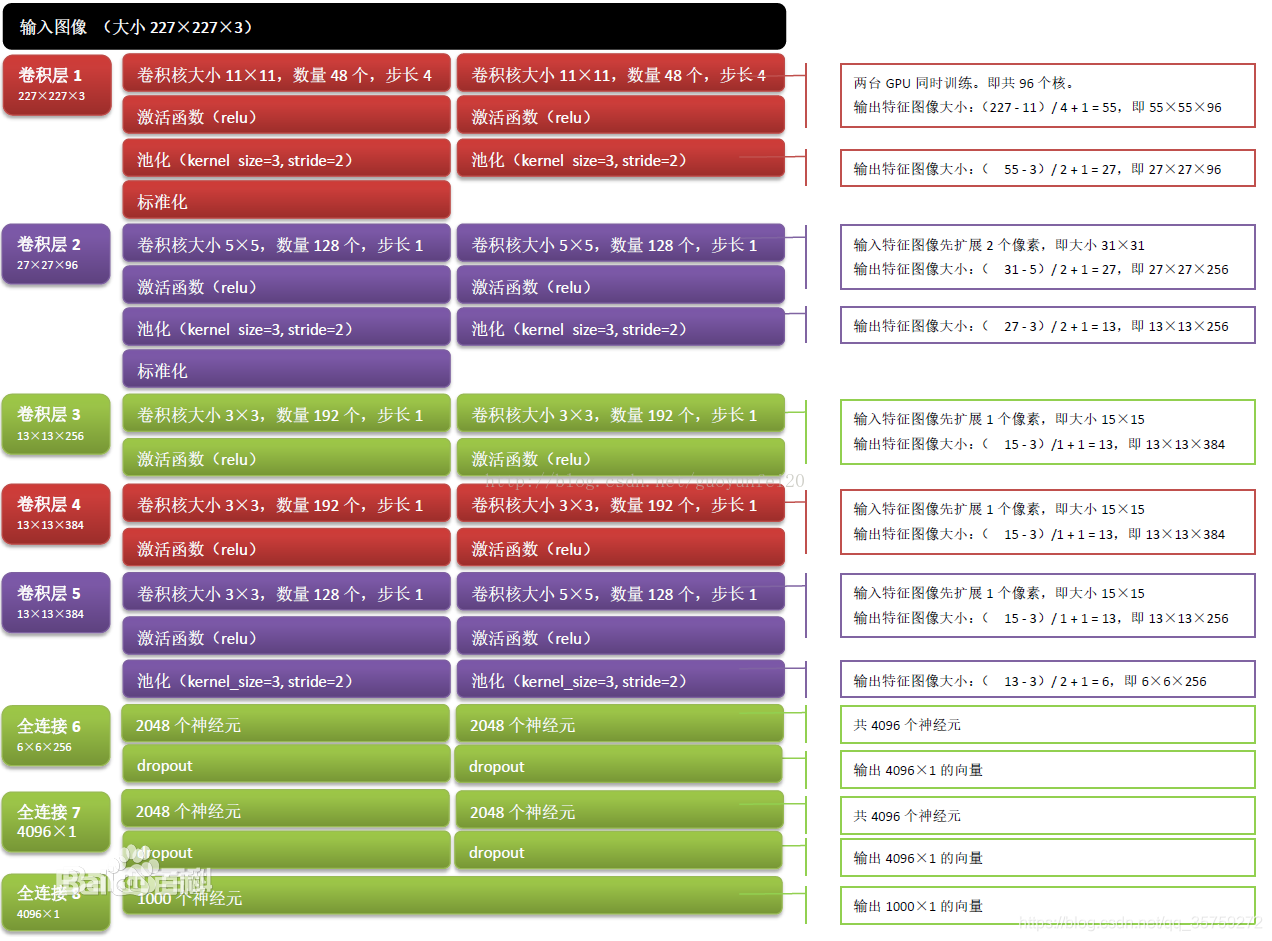

（1）AlexNet结构图：

简单解释：网络包含8个带权重的层；前5层是卷积层，剩下的3层是全连接层。最后一层全连接层的输出是1000维softmax的输入，softmax会产生1000类标签的分布网络包含8个带权重的层；前5层是卷积层，剩下的3层是全连接层。最后一层全连接层的输出是1000维softmax的输入，softmax会产生1000类标签的分布。
要想知道每一层的大小怎么计算得到的，推荐看一下：卷积神经网络之AlexNet

（2）AlexNet结构细分图：

（4）各层的作用

<1>卷积层：获取图片特征值，主要获取图片的低频成分，也就是大雾浓度的变化值；
<2>全连接层：（fully connected layers，FC）在整个卷积神经网络中起到“分类器”的作用；

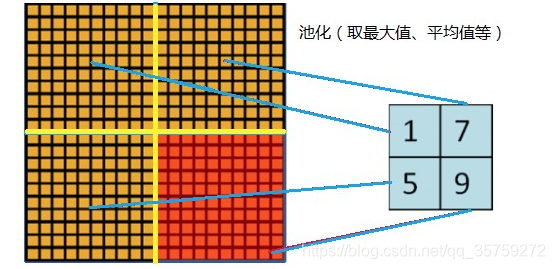

<3>池化层：降维、去除冗余信息、对特征进行压缩、简化网络复杂度、减小计算量、减小内存消耗；

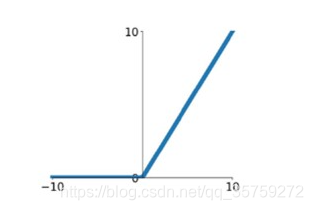

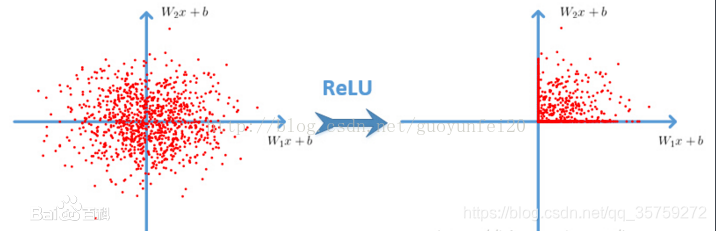

<4>激活层：加入非线性因素的，将特征映射到高维的非线性区间进行解释，解决线性模型所不能解决的问题。

（5）Python+Tensorflow程序实现AlexNet网络

# -*- coding=UTF-8 -*-
import tensorflow as tf
# 输入数据
import input_data
mnist = input_data.read_data_sets("/tmp/data/", one_hot=True)
# 定义网络超参数
learning_rate = 0.001
training_iters = 200000
batch_size = 64
display_step = 20
# 定义网络参数
n_input = 784  # 输入的维度
n_classes = 10 # 标签的维度
dropout = 0.8  # Dropout 的概率
# 占位符输入
x = tf.placeholder(tf.types.float32, [None, n_input])
y = tf.placeholder(tf.types.float32, [None, n_classes])
keep_prob = tf.placeholder(tf.types.float32)
# 卷积操作
def conv2d(name, l_input, w, b):
    return tf.nn.relu(tf.nn.bias_add( \
    tf.nn.conv2d(l_input, w, strides=[1, 1, 1, 1], padding='SAME'),b) \
    , name=name)
# 最大下采样操作
def max_pool(name, l_input, k):
    return tf.nn.max_pool(l_input, ksize=[1, k, k, 1], \
    strides=[1, k, k, 1], padding='SAME', name=name)
# 归一化操作
def norm(name, l_input, lsize=4):
    return tf.nn.lrn(l_input, lsize, bias=1.0, alpha=0.001 / 9.0, beta=0.75, name=name)
# 定义整个网络
def alex_net(_X, _weights, _biases, _dropout):
    _X = tf.reshape(_X, shape=[-1, 28, 28, 1]) # 向量转为矩阵
    # 卷积层
    conv1 = conv2d('conv1', _X, _weights['wc1'], _biases['bc1'])
    # 下采样层
    pool1 = max_pool('pool1', conv1, k=2)
    # 归一化层
    norm1 = norm('norm1', pool1, lsize=4)
    # Dropout
    norm1 = tf.nn.dropout(norm1, _dropout)

    # 卷积
    conv2 = conv2d('conv2', norm1, _weights['wc2'], _biases['bc2'])
    # 下采样
    pool2 = max_pool('pool2', conv2, k=2)
    # 归一化
    norm2 = norm('norm2', pool2, lsize=4)
    # Dropout
    norm2 = tf.nn.dropout(norm2, _dropout)

    # 卷积
    conv3 = conv2d('conv3', norm2, _weights['wc3'], _biases['bc3'])
    # 下采样
    pool3 = max_pool('pool3', conv3, k=2)
    # 归一化
    norm3 = norm('norm3', pool3, lsize=4)
    # Dropout
    norm3 = tf.nn.dropout(norm3, _dropout)

    # 全连接层，先把特征图转为向量
    dense1 = tf.reshape(norm3, [-1, _weights['wd1'].get_shape().as_list()[0]])
    dense1 = tf.nn.relu(tf.matmul(dense1, _weights['wd1']) + _biases['bd1'], name='fc1')
    # 全连接层
    dense2 = tf.nn.relu(tf.matmul(dense1, _weights['wd2']) + _biases['bd2'], name='fc2')
    # Relu activation
    # 网络输出层
    out = tf.matmul(dense2, _weights['out']) + _biases['out']
    return out

# 存储所有的网络参数
weights = {
    'wc1': tf.Variable(tf.random_normal([3, 3, 1, 64])),
    'wc2': tf.Variable(tf.random_normal([3, 3, 64, 128])),
    'wc3': tf.Variable(tf.random_normal([3, 3, 128, 256])),
    'wd1': tf.Variable(tf.random_normal([4*4*256, 1024])),
    'wd2': tf.Variable(tf.random_normal([1024, 1024])),
    'out': tf.Variable(tf.random_normal([1024, 10]))
}
biases = {
    'bc1': tf.Variable(tf.random_normal([64])),
    'bc2': tf.Variable(tf.random_normal([128])),
    'bc3': tf.Variable(tf.random_normal([256])),
    'bd1': tf.Variable(tf.random_normal([1024])),
    'bd2': tf.Variable(tf.random_normal([1024])),
    'out': tf.Variable(tf.random_normal([n_classes]))
}
# 构建模型
pred = alex_net(x, weights, biases, keep_prob)
# 定义损失函数和学习步骤
cost = tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits(pred, y))
optimizer = tf.train.AdamOptimizer(learning_rate=learning_rate).minimize(cost)
# 测试网络
correct_pred = tf.equal(tf.argmax(pred,1), tf.argmax(y,1))
accuracy = tf.reduce_mean(tf.cast(correct_pred, tf.float32))
# 初始化所有的共享变量
init = tf.initialize_all_variables()
# 开启一个训练
with tf.Session() as sess:
    sess.run(init)
    step = 1
    # Keep training until reach max iterations
    while step * batch_size < training_iters:
        batch_xs, batch_ys = mnist.train.next_batch(batch_size)
        # 获取批数据
        sess.run(optimizer, feed_dict={x: batch_xs, y: batch_ys, keep_prob: dropout})
        if step % display_step == 0:
            # 计算精度
            acc = sess.run(accuracy, feed_dict={x: batch_xs, y: batch_ys, keep_prob: 1.})
            # 计算损失值
            loss = sess.run(cost, feed_dict={x: batch_xs, y: batch_ys, keep_prob: 1.})
            print "Iter " + str(step*batch_size) + ", Minibatch Loss= " + "{:.6f}".format(loss) + ", Training Accuracy= " + "{:.5f}".format(acc)
        step += 1
    print "Optimization Finished!"
    # 计算测试精度
    print "Testing Accuracy:", sess.run(accuracy, feed_dict={x: mnist.test.images[:256], y: mnist.test.labels[:256], keep_prob: 1.})

（6）AlexNet网络解题（MATLAB）

%% 本程序由博客凌青羽：https://blog.csdn.net/qq_35759272/article/details/109252165改写
%% 加载数据集
unzip('MerchData.zip')
%unzip 提取zip文件的内容
%Location = 'E:\Image_Set';%使用自己的数据集进行训练
imds = imageDatastore('MerchData', ...%若使用自己的数据集，将其改为Location
    'IncludeSubfolders',true, ...
    'LabelSource','foldernames');
%imageDatastore 图像数据的数据存储   /...续行
%   imds = imageDatastore(location,Name,Value)
%   location-要包括在数据存储中的文件或文件夹
%   Name-相对组参数
%     'IncludeSubfolders'-子文件夹包含标记
%          ture or false  | 0 or 1  （逗号隔开）
%          ————指定ture可包含每个文件夹中的所有文件和子文件夹，指定false则仅包含每个文件夹中的文件
%      'FileExtensions'-图像文件扩展名
%      'AlternateFileSystemRoots'-备用文件系统根路径
%       'LabelSource'-提供标签数据的源
%             指定为以逗号分隔的对组，如果指定了'none'，则Labels属性为空。如果指定了'foldernames',将根据文件夹名称分配标签并
%              存储在Labels属性中

[imdsTrain,imdsValidation] = splitEachLabel(imds,0.7,'randomized');%随机拆分imds中的文件，前70%放入imdsTrain中，剩余30%翻入imdsValidation中
%  splitEachLabel-按比例拆分ImageDatastor标签
%  [imds1,imds2] = splitEachLabel(imds,p)
%       可将imds中的图像文件拆分为两个新的数据存储，imds1和imds2.新的数据存储imds1包含每个标签前百分之p个文件，imds2中包含剩余的文件

numTrainImages = numel(imdsTrain.Labels);%numel数组中的元素数目

%随机显示数据集中的图像
% idx = randperm(numTrainImages,16);
% % randperm——随机置换
% %   p = randperm（n，k）返回行向量，其中包含1到n自检随机选择的k个唯一整数
% figure
% for i = 1:16
%     subplot(4,4,i)
%     I = readimage(imdsTrain,idx(i));
% %     img = readimage(imds，i)——从数据存储imds中读取地i个图像文件并返回图像数据img
%     imshow(I)
% end

%% 加载预训练网络
Alexnet_Train = alexnet;
%net.Layers   %展示这个网络架构，这个网络有5个卷积层和3个全连接层
inputSize = Alexnet_Train.Layers(1).InputSize;
%  第一层是图像输入层，要求输入图像的尺寸为227*227*3 这里的3是颜色通道的数字

%% 替换最后三层
layersTransfer = Alexnet_Train.Layers(1:end-3);
% Extract all layers, exceptthe last three ,from the pretrained network
% 预处理网络的最后三层被配置为1000个类。这三层必须针对新的分类问题进行调整
numClasses = numel(categories(imdsTrain.Labels));%数据集中类的数目
layers = [
    layersTransfer
    fullyConnectedLayer(numClasses,'WeightLearnRateFactor',20,'BiasLearnRateFactor',20)
    softmaxLayer
    classificationLayer];
%    Transfer the layers to the new classification task by replacing the last three layers with a fully connected layer,
%a softmax layer, and a classification output layer. Specify the options of the new fully connected layer according
%to the new data. Set the fully connected layer to have the same size as the number of classes in the new data.
%To learn faster in the new layers than in the transferred layers, increase the WeightLearnRateFactor and
%BiasLearnRateFactor values of the fully connected layer.
%     通过将最后三个图层替换为完全连接图层，softmax图层和分类输出图层，将图层转移到新的分类任务。根据新的数据指定新的完全连接层的
% 选项。将完全连接层设置为与新数据中的类数大小相同。要在新层中比传输层更快的学习，增加完全连接层的WeightLearnRateFactor 和
% BiasLearnRateFactor的值

%% 本程序由博客凌青羽：https://blog.csdn.net/qq_35759272/article/details/109252165改写
%% 训练网络

%用于数据增强，增加数据量
%    The network requires input images of size 227-by-227-by-3, but the images in the image datastores have different sizes.
% Use an augmented image datastore to automatically resize the training images. Specify additional augmentation operations
% to perform on the training images: randomly flip the training images along the vertical axis, and randomly translate them up
% to 30 pixels horizontally and vertically. Data augmentation helps prevent the network from overfitting and memorizing the exact details of the training images.
%   这个网络要求的尺寸是227*227*3，但是在图像存储中的图像有不同的尺寸，使用增强数据存储自动调整训练图像大小。在训练图像中指定
% 额外的增强操作：沿着垂直轴随机翻转训练图像，水平和垂直随机移动30个像素单位
pixelRange = [-30 30];
imageAugmenter = imageDataAugmenter( ...
    'RandXReflection',true, ...
    'RandXTranslation',pixelRange, ...
    'RandYTranslation',pixelRange);
% imageDataAugmenter——配置图像数据扩充
% aug = imageDataAugmenter(Name,Value)
%  RandXReflection——左右方向的随机反射，当为真（ture/1）时每个图像都以50%的概率随机反射，当为假（falsw/0）时，不会反射图像
%  RandYReflection——上下方向的随机反射，当为真（ture/1）时每个图像都以50%的概率随机反射，当为假（falsw/0）时，不会反射图像
%  RandRotation——随机旋转
%       'RandRotation',[num1 num2]第二个元素必须大于等于第一个元素，角度从指定间隔内的连续均匀分布中随机选取
%  RandScale——均匀标度范围（应用于输入图像的均匀（各向同性）缩放范围）
%       'RandScale',[num1 num2]第二个元素必须大于等于第一个元素，比例因子从指定间隔内的连续均匀分布中随机选取
%  RandXScale——均匀标度范围（应用于输入图像的水平缩放范围）
%       'RandXScale',[num1 num2]第二个元素必须大于等于第一个元素，比例因子从指定间隔内的连续均匀分布中随机选取
%  RandYScale——均匀标度范围（应用于输入图像的垂直缩放范围）
%       'RandYScale',[num1 num2]第二个元素必须大于等于第一个元素，比例因子从指定间隔内的连续均匀分布中随机选取
%  RandXShear——水平剪切范围
%       'RandXShear',[num1 num2]第二个元素必须大于等于第一个元素，水平剪切角从指定间隔内的连续均匀分布中随机选取
%  RandYShear——垂直剪切范围
%       'RandYShear',[num1 num2]第二个元素必须大于等于第一个元素，垂直剪切角从指定间隔内的连续均匀分布中随机选取
%  RandXTranslation——水平转换范围
%       'RandXTranslation',[num1 num2]第二个元素必须大于等于第一个元素，水平平移距离从指定间隔内的连续均匀分布中随机选取
%  RandYTranslation——垂直转换范围
%       'RandYTranslation',[num1 num2]第二个元素必须大于等于第一个元素，垂直平移距离从指定间隔内的连续均匀分布中随机选取


augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain, ...
    'DataAugmentation',imageAugmenter);
% augmentedImageDatastore——将批处理转化为增强图像数据
% DataAugmentation——图像数据扩充

% To automatically resize the validation images without performing further data augmentation, use an augmented image datastore
%without specifying any additional preprocessing operations.
%  自动调整验证图像大小而不进行其他数据增强。使用扩充图像数据存储而不指定其他预处理操作。
augimdsValidation = augmentedImageDatastore(inputSize(1:2),imdsValidation);


%   Specify the training options. For transfer learning, keep the features from the early layers of the pretrained network (the transferred layer weights).
%To slow down learning in the transferred layers, set the initial learning rate to a small value. In the previous step, you increased the learning rate factors
%for the fully connected layer to speed up learning in the new final layers. This combination of learning rate settings results in fast learning only in the new
%layers and slower learning in the other layers. When performing transfer learning, you do not need to train for as many epochs. An epoch is a full training cycle
%on the entire training data set. Specify the mini-batch size and validation data. The software validates the network every ValidationFrequency iterations during training.
%     指定训练选项，对于传输学习保留来自预训练网络早期层中的特征。为了延缓在传输层中的学习，将初始学习速率设置为一个小值。在前一步中
% 增加了完全连接层的学习因子去加速新的最终层中的学习。这种学习速率的结合会导致新层中学习速度加快，其他层中学习速度变慢。在进行转换学习时
% 你不需要这么多的时间段进行训练。一个时间段是整个训练数据集上的完全训练循环。指定最小批量和验证数据。软件在训练期间每次验证迭代都会验证网络
options = trainingOptions('sgdm', ...
    'MiniBatchSize',10, ...
    'MaxEpochs',6, ...
    'InitialLearnRate',1e-4, ...
    'ValidationData',augimdsValidation, ...
    'ValidationFrequency',3, ...
    'ValidationPatience',Inf, ...
    'Verbose',true,...
    'Plots','training-progress');
% trainingOptions——深度学习神经网络训练选项
% 语法——options = trainingOptions(solverName,Name,Value)
%      solverName——训练网络检算器
%            'sgdm'——使用随机梯度下降动量（SGDM）优化器。
%            'rmsprop'——使用RMSProp优化器
%             'adam'——使用adam优化器
%    绘图和显示
%       'plots'——在网络训练时显示的图
%           'none'or'default'    在训练时期不显示图
%           'taining-progress'    显示训练过程。这个图显示了最小批量损失和准确性，验证损失和准确性，和训练过程中的额外信息。对训练过程的更多信息，查看Monitor Deep Learning Training Progress.
% Verbose——显示训练过程信息指示器
% MaxEpochs——最大训练周期数
%        用于训练的最大周期数，   'MaxEpochs',正整数
% MiniBatchSize——最小批量的大小
%        用于每个训练迭代的小批量大小   'MiniBatchSize',正整数    小批量是训练集的一个子集，用于评估损失函数的梯度并更新权重
% ValidationData——训练期间用于验证的数据
% ValidationFrequency——网络验证频率
%        以迭代次数表示网络验证频率     'ValidationFrequency',正整数
% ValidationPatience——停止验证的patience
%          'ValidationPatience',inf or 正整数      若使用默认inf训练将在最大的epoch数后停止
% InitialLearnRate——初始学习率
%          'InitialLearnRate',正数    'sgdm'解算器的默认值为0.01，'rmsprop' 'adam' 解算器的默认值为0.001.
%            如果学习率太低，那么培训需要很长时间，如果学习率太高那么训练可能达不到最佳结果或出现分歧



Train = trainNetwork(augimdsTrain,layers,options);
% trainNetwork——训练神经网络进行深度学习、

%% 本程序由博客凌青羽：https://blog.csdn.net/qq_35759272改写
%% 验证训练好的模型
[YPred,scores] = classify(Train,augimdsValidation);
% classify——使用经过训练的神经网络对数据进行分类
idx = randperm(numel(imdsValidation.Files),6);
% randperm——随机置换
%      p = randperm (n,k) 返回行向量，其中包含1到n之间随机选择k个唯一整数

%随机显示使用训练好的模型进行分类的图片及其标签和概率
figure
for i = 1:6
    subplot(2,3,i)
    I = readimage(imdsValidation,idx(i));
    imshow(I)
    label = YPred(idx(i));
    title(string(label) + "," + num2str(100*max(scores(idx(i),:)),3) + "%");
end


YValidation = imdsValidation.Labels;
accuracy = mean(YPred == YValidation);
disp(['accuracy:',num2str(accuracy)]); % 输出预测精度结果

%% 保存训练好的模型
save Alexnet_01 Train;

完整MATLAB程序和采集数据以及AlexNet工具包最终以链接形式上传，见评论区！！！

3.3 运行结果

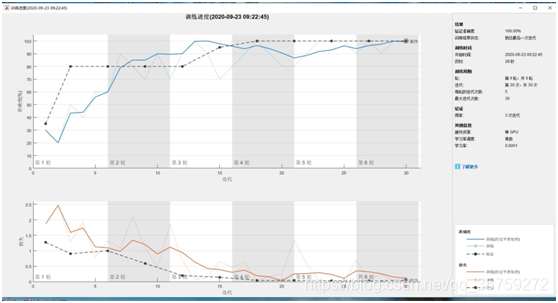

（1）训练结果图：

损失函数loss呈现递减趋势，最后接近于0；验证准确率呈现上升趋势，最后接近100%。
<1>训练周期：
轮次：第6轮
历时：28秒
迭代：30次（每轮的迭代次数：5）
<2>验证:
频率：3次迭代
<3> 其他信息:
硬件资源：单GPU
学习率调度：常数
学习率：0.0001

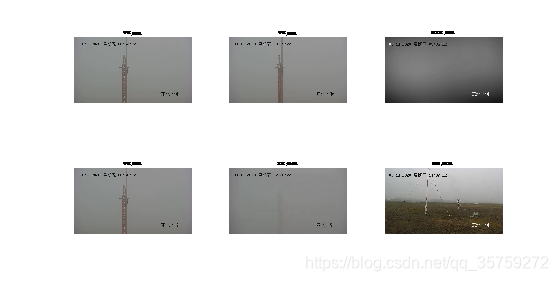

（2）分类结果图：

与测试集的分类完全符合，每一分类准确率都接近100%，效果很好，其实并不意外，因为数据集还没有过万，很容易达到高准确率。
注：由于图片过大，截图不清楚，我尽力了，你们自己运行程序放到Word里面，会是清晰的图片的，单独截图看中间的两张图片是这样：

“中雾”，“大雾”是对图片预测的结果，“100%”、“91.9%”代表预测准确率。

四 模型评估/AlexNet网络优点

4.1 使用Relu作为激活函数

AlexNet成功使用ReLU作为CNN的激活函数，并验证其效果在较深的网络超过了Sigmoid函数（ReLU之前已经提出，在AlexNet才大放异彩），成功解决了Sigmoid在网络较深时的梯度弥散（消失）现象。

4.2 局部相应归一化(Local corresponding normalization)

ReLU具有的特性是，它不需要通过输入归一化来防止饱和。如果至少一些训练样本对ReLU产生了正输入，那么那个神经元上将发生学习。而局部响应归一化有助于泛化。

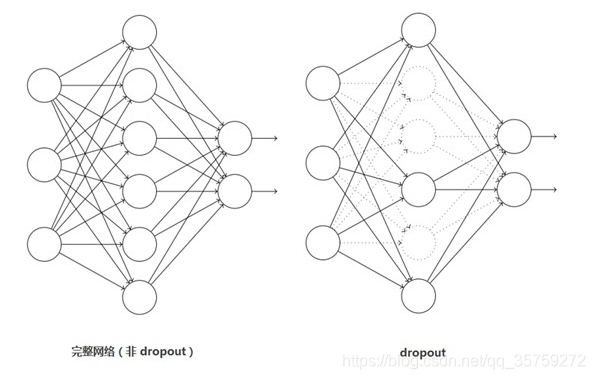

4.3 Dropout

训练时使用Dropout随机忽略一部分神经元，以避免模型过拟合。在AlexNet中主要是最后的几个全连接层使用了Dropout。

4.4 层叠池化

在LeNet中池化是不重叠的，即池化的窗口的大小和步长是相等的，如下

在AlexNet中使用的池化（Pooling）却是可重叠的，也就是说，在池化的时候，每次移动的步长小于池化的窗口长度。AlexNet池化的大小为3×3的正方形，每次池化移动步长为2，这样就会出现重叠。重叠池化可以避免过拟合，这个策略贡献了0.3%的Top-5错误率。与非重叠方案s=2，z=2相比，输出的维度是相等的，并且能在一定程度上抑制过拟合。

五 上传文件使用说明

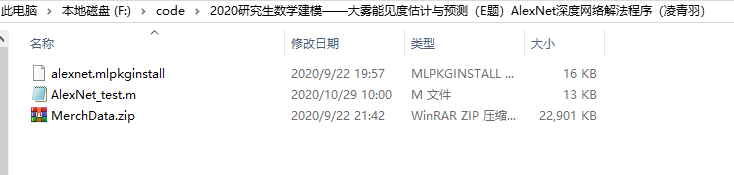

评论区（全部文件）上传的文件如下：

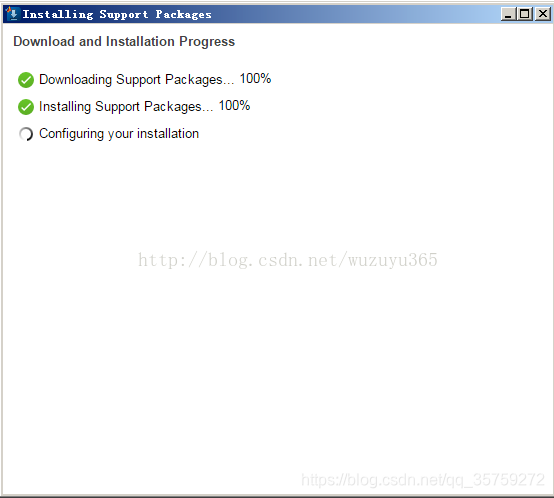

（1）首先安装文件alexnet.mlpkginstall,安装文件如果失效，可以去官网下载。alexnet.mlpkginstall安装文件双击是运行不了的，要放到MATLAB软件里面，在软件里面双击打开：
安装完成即可
（2）MerchData.zip是比赛的视频截图分类文件，不需要解压，博主已经在程序里面写了解压程序。
截图文件也可以单独在https://download.csdn.net/download/qq_35759272/13070685链接下载。
（3）运行AlexNet_test.m程序即可，结果类似上面图片。

附：

第三题解题——基于辅助车道线的大雾能见度估计模型
（1）对于机场视频可以采用——基于暗通道优先算法的能见度估计模型
文章链接：2020华为杯E题–基于暗通道优先算法的能见度估计模型（附代码）。
（2）对于高速公路视频截图数据采用——基于辅助车道线的大雾能见度估计与预测模型
文章链接：2020华为杯E题–基于辅助车道线的大雾能见度估计与预测（附代码）
第四题解题——基于灰色预测的大雾能见度预测模型
解题文章链接：2020华为杯E题——基于灰色预测的大雾能见度预测模型（附代码）

！！！！！第一次参加数学建模的朋友，推荐浏览博客文章：如何在数学建模比赛中稳拿奖——个人100%获奖经历分享
