相机光学（十）——接圈

 在很多视觉项目中，如果想要将视野缩小，一种方式是换用长焦镜头；另一种方式则是通过加接圈的方式来实现。



核心公式

      上式可以说是镜头第一公式，做图像或者光学的人都记下来。其中的s代表物距，即镜头下边到物体的距离。s0代表像距，即镜头上边到成像Sense的距离。f是镜头的焦距。
      由上式可知，增加接圈实际上增加了相距s0，因此，物距s减小。即工作距离减少。

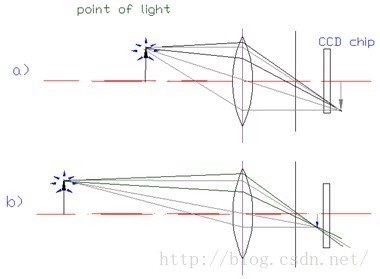

      同时，由于焦距没有变化，而工作距离减小了，因此，视野也减小了，即图像放大了。其原理如下图所示：



增加接圈的作用：（1）加接圈使相距增大（2）加接圈使工作距离变小（3）加接圈使视野变小（4）加接圈使图像放大
增加接圈的缺点： 如上所示，加接圈的好处挺多的，但是，加接圈也有它不好的地方：（1）加接圈会使镜头的光强衰弱。 特别是当接圈较长，线阵相机的情况，接圈损失光的情况会特别明显。 （2） 加接圈会使景深变小。因为，景深大小与物距成正比。- 其公式如下：

其中，δ代表景深。s代表物距。
