0.前言

学习实现一个渲染器tinyrenderer，在看到第二节Lesson2的时候有一点没看懂，现记录如下， ssloy/tinyrenderer 链接: 目标github地址

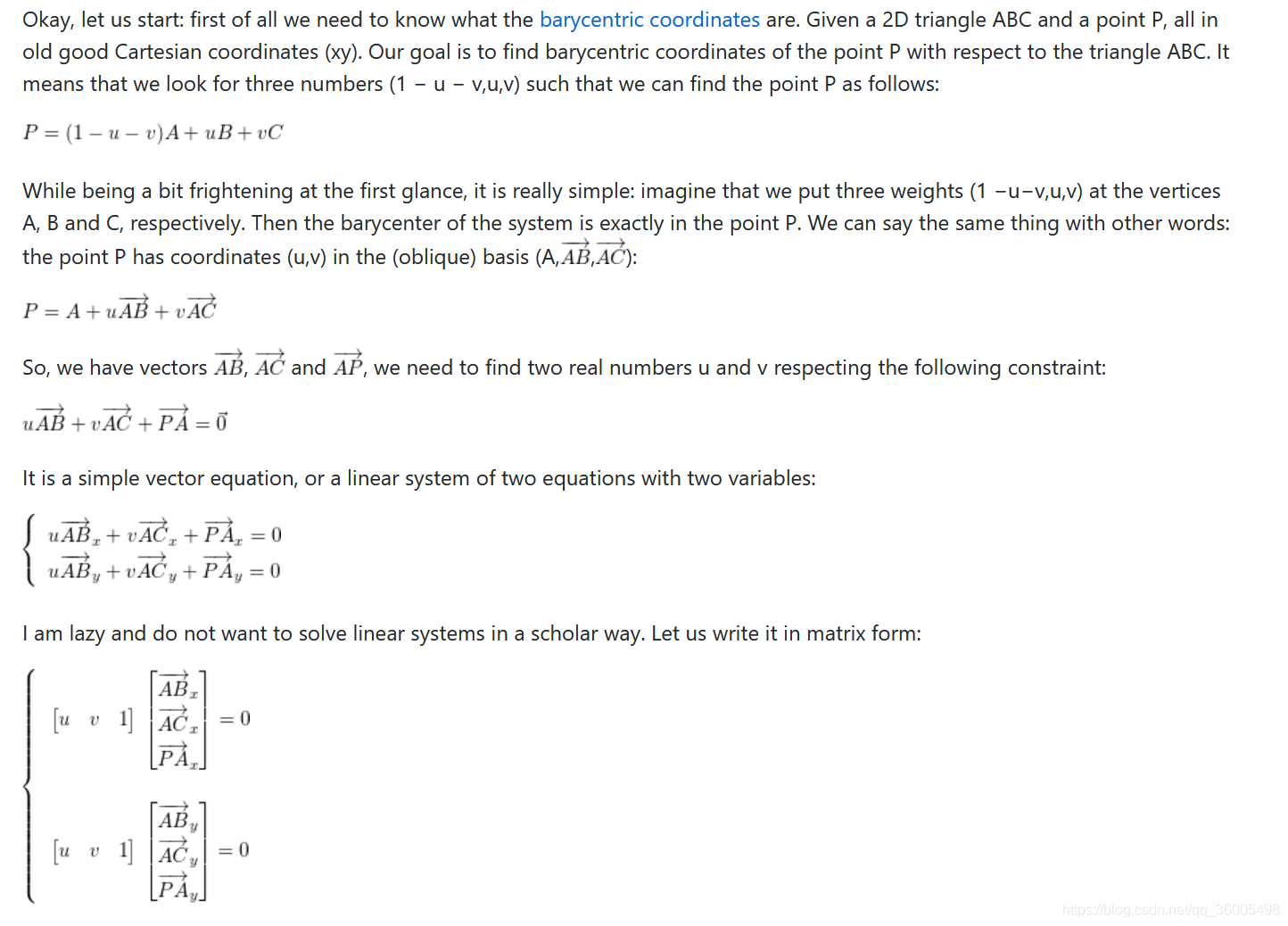

1.不明白的地方

2.解析

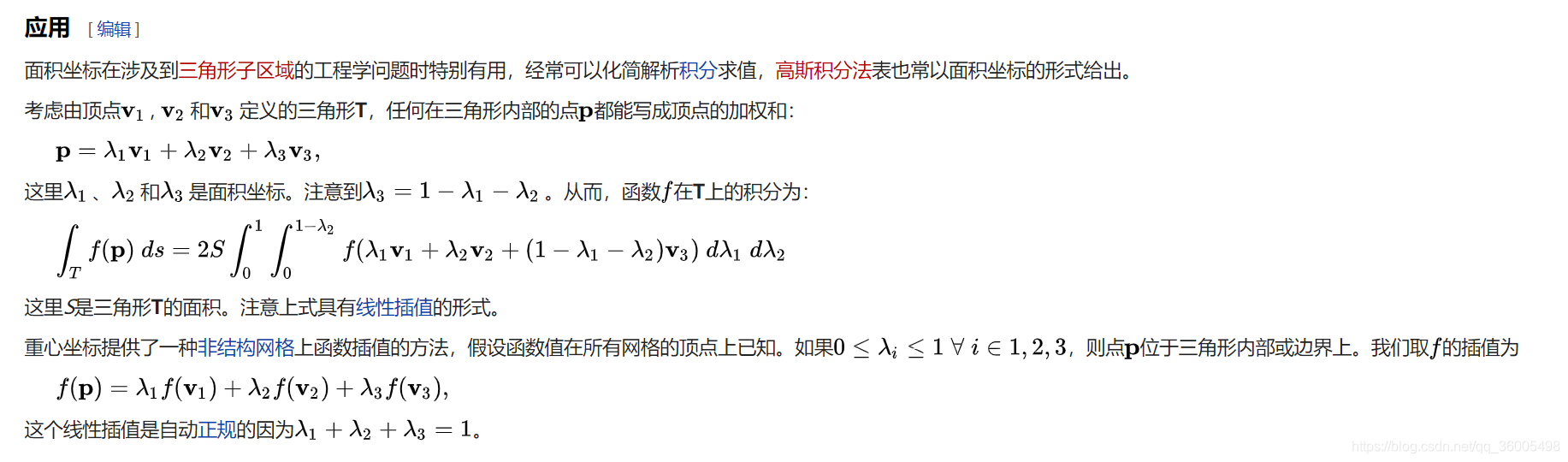

参考来自链接: 维基百科.
意思就是当一个点（P）位于三角形中时，根据第一节图中的所示的推导，其中第一个公式对应的1-u-v对应λ1，u对应λ2，v对应λ3。
又有λ1+λ2+λ3=1。
（几何意义为点P与三角形的顶点所分割的3部分面积比例和为1）
求二元一次方程组得到u v的表达式。
文章中给出具体代码如下：

Vec3f u = cross(Vec3f(pts[2][0] - pts[0][0], pts[1][0] - pts[0][0], pts[0][0] - P[0]), Vec3f(pts[2][1] - pts[0][1], pts[1][1] - pts[0][1], pts[0][1] - P[1]));
//传入方程组的常数共6个

template <typename T> vec<3, T> cross(vec<3, T> v1, vec<3, T> v2) {
    return vec<3, T>(v1.y * v2.z - v1.z * v2.y, v1.z * v2.x - v1.x * v2.z, v1.x * v2.y - v1.y * v2.x);
}
//解方程结果返回结果vec3（v=值1/值3，u=值2/值3）故后边判断了值3是否为0

Vec3f barycentric(Vec2i* pts, Vec2i P) {
    Vec3f u = cross(Vec3f(pts[2][0] - pts[0][0], pts[1][0] - pts[0][0], pts[0][0] - P[0]), Vec3f(pts[2][1] - pts[0][1], pts[1][1] - pts[0][1], pts[0][1] - P[1]));
    /* `pts` and `P` has integer value as coordinates
       so `abs(u[2])` < 1 means `u[2]` is 0, that means
       triangle is degenerate, in this case return something with negative coordinates */
    if (std::abs(u[2]) < 1) return Vec3f(-1, 1, 1);//分母不为0
    //返回λ1 λ2 λ3
    return Vec3f(1.f - (u.x + u.y) / u.z, u.y / u.z, u.x / u.z);
}

3.不足之处

由于使用了cross函数，导致更新了"geometry.h"头文件，报错很多，不得不全部替换掉了。
