引言

        跟Microsoft word一样，LaTex也是一套排版系统。二者的区别是前者排版属于富文本编辑，后者排版更像是写程序。LaTeX的使用者只要调用模板即可，完全不用去处理字体样大小、位置、目录生成和图片公式序号等诸多细节。这样，我们能够更专注地编辑内容。

        表格，又称为表，既是一种可视化交流模式，又是一种组织整理数据的手段。人们在通讯交流、科学研究以及数据分析活动当中广泛采用着形形色色的表格。各种表格常常会出现在印刷介质、手写记录、计算机软件、建筑装饰、交通标志等许许多多地方。随着上下文的不同，用来确切描述表格的惯例和术语也会有所变化。此外，在种类、结构、灵活性、标注法、表达方法以及使用方面，不同的表格之间也炯然各异。在各种书籍和技术文章当中，表格通常放在带有编号和标题的浮动区域内，以此区别于文章的正文部分。

        好了，废话不多说(主要是CSDN发文助手太不智能了，老是检测我文章质量不行)。直接上干货。论文中的表格排版是很重要的！每个科研人都希望弄出一个美观又使用的表格，这应该没有人反驳吧？

        博客中第一、二、三、四、五章节适用于Elsevier LaTeX模板(“cas-dc-template.tex”这个文件)。

        博客的第六章节适用于Elsevier和其他LaTeX论文模板，普适性更大。

一、使用两栏的LaTeX模板，表格占整页宽度

        实现整页宽度的思路是\begin{tabular*}{\linewidth}{@{}LLLL@{}}中的“\linewidth”，另外\begin{table*}中的“*”表示这个表格在两栏模板中使用一栏。

        LaTeX代码

\begin{table*}
\caption{This is a table with full width in single column.}
\label{tab_fwsc}
\begin{tabular*}{\linewidth}{@{}LLLL@{}}
\toprule
Col 1 & Col 2 & Col 3 & Col4\\
\midrule
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
\bottomrule
\end{tabular*}
\end{table*}

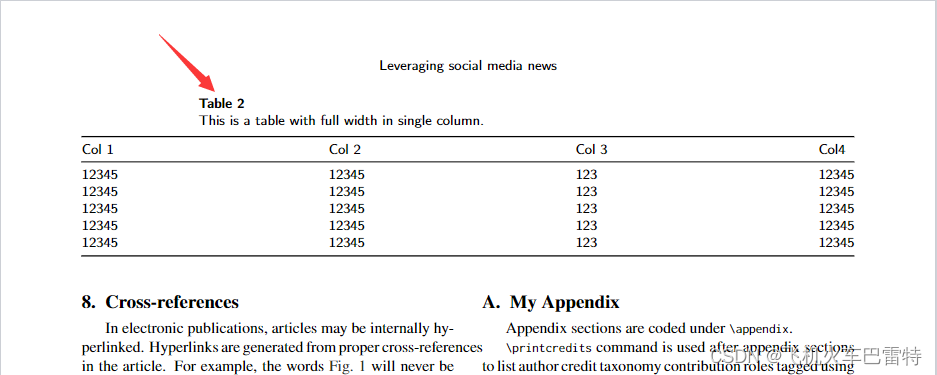

        生成的PDF效果(可以看到是整页宽度)

二、使用两栏的LaTeX模板，表格宽度自定义

        实现的思路：还是\begin{tabular*}{\linewidth}{@{}LLLL@{}}中的“\linewidth”，在“\linewidth”之前添加一个(0,1)的小数值可以自定义表格的宽度，例如，我在下面的代码中取了0.8。当然这个数值主要取决于你的表格内容，具体取多少、表格美观就可以。

        LaTeX代码

\begin{table*}
\caption{This is a table with diy width in single column.}
\label{tab_dwsc}
\begin{tabular*}{0.8\linewidth}{@{}LLLL@{}}
\toprule
Col 1 & Col 2 & Col 3 & Col4\\
\midrule
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
\bottomrule
\end{tabular*}
\end{table*}

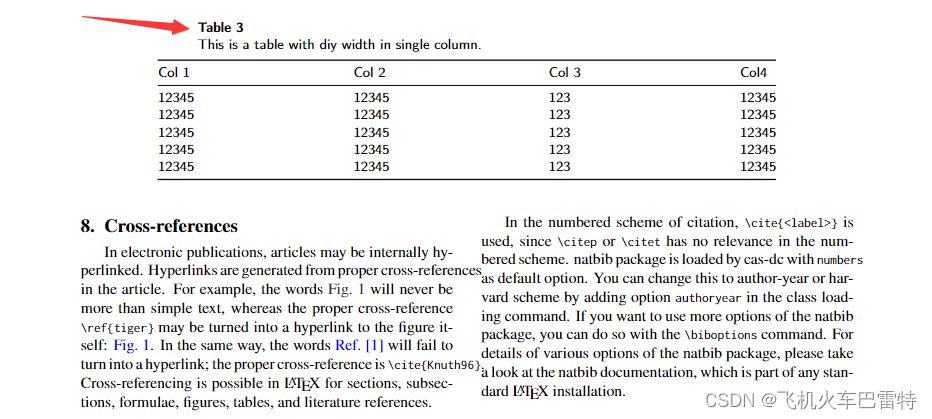

        生成的PDF效果(可以看到比整页宽度要小20%)

三、使用两栏的LaTeX模板，表格宽度自适应

        实现的思路：其实上面的自定义宽度基本够用了。但是，如果不想调“\linewidth”前面的小数值，可以试试自适应的宽度。这会儿主要用\begin{tabular*}{\tblwidth}{@{}LLLL@{}}中的“\tblwidth”来实现这个需求。

        LaTeX代码

\begin{table*}
\caption{This is a table with adaptive width in single column.}
\label{tab_awsc}
\begin{tabular*}{\tblwidth}{@{}LLLL@{}}
\toprule
Col 1 & Col 2 & Col 3 & Col4\\
\midrule
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
\bottomrule
\end{tabular*}
\end{table*}

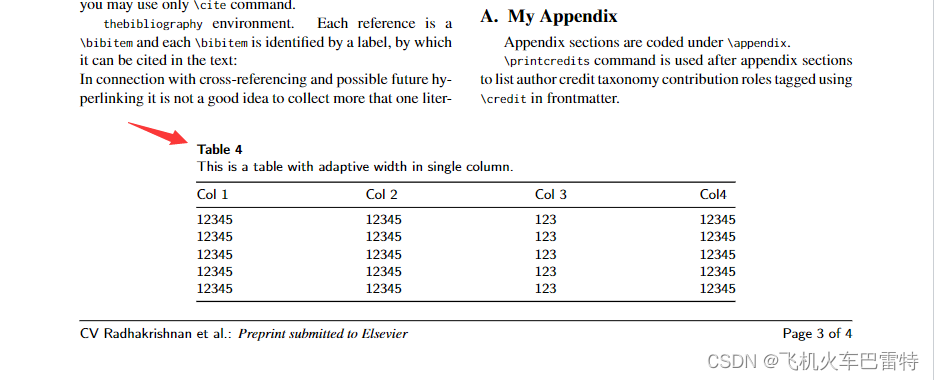

        生成的PDF效果(自适应的宽度，好像不是很明显，跟上面自定义的差不多)

四、使用两栏的模板，表格占满一栏宽度

        实现的思路：\begin{table}不带星号，然后在\begin{tabular*}{\linewidth}{@{}LLLL@{}}中使用“\linewidth”这个东西。

        LaTeX代码

\begin{table}
\caption{This is a table with full width in double column.}
\label{tab_fwdc}
\begin{tabular*}{\linewidth}{@{}LLLL@{}}
\toprule
Col 1 & Col 2 & Col 3 & Col4\\
\midrule
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
\bottomrule
\end{tabular*}
\end{table}

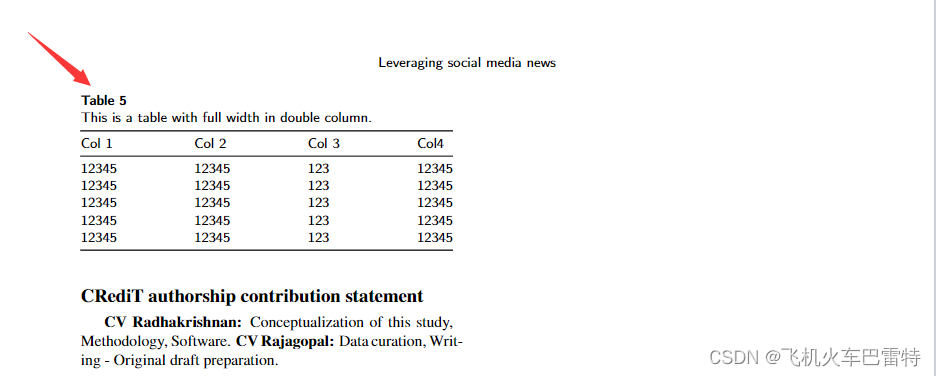

        生成的PDF效果(充满了一栏布局的宽度)

五、使用两栏的模板，表格占一栏宽度+自适应

        实现的思路：很简单，\begin{table}不带星号+\begin{tabular*}{\tblwidth}{@{}LLLL@{}}中的“\tblwidth”。

        LaTeX代码

\begin{table}
\caption{This is a table with adaptive width in double column.}
\label{tab_awdc}
\begin{tabular*}{\tblwidth}{@{}LLLL@{}}
\toprule
Col 1 & Col 2 & Col 3 & Col4\\
\midrule
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
12345 & 12345 & 123 & 12345 \\
\bottomrule
\end{tabular*}
\end{table}

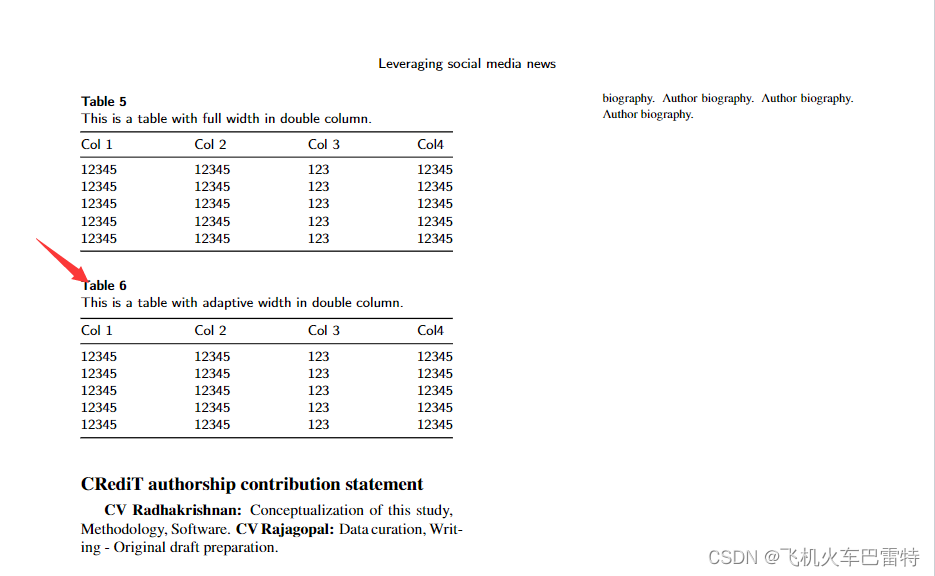

        生成的PDF效果(跟占满宽度没啥区别...我也不知道为什么)

六、(更新) 针对其他LaTeX模板表格满宽和自定义宽度的设置

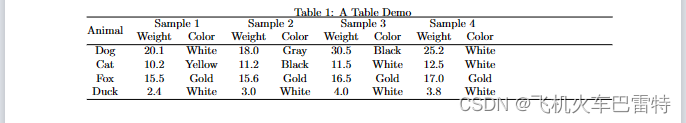

        很遗憾上述的方法仅适用于Elsevier的LaTeX模板，而对于其他模板，会出现下面的问题：右边空出空白，影响整个表格的美观性。

        上面对应的源代码是

\documentclass[twocolumn]{article}
\usepackage{multirow}

\title{A demo to DIY set the table width in double column template}
\author{See Chen}
\date{March 2023}

\begin{document}

\maketitle

\section{Introduction}
This is an introduction with a specific table \ref{tab_demo}.

\begin{table*}
\caption{A Table Demo}
\label{tab_demo}
\begin{tabular*}{0.99\linewidth}{@{}ccccccccc@{}}
\hline
\multirow{2}{*}{Animal} & \multicolumn{2}{c}{Sample 1} & \multicolumn{2}{c}{Sample 2} & \multicolumn{2}{c}{Sample 3} & \multicolumn{2}{c}{Sample 4} \\
& Weight & Color & Weight & Color & Weight & Color & Weight & Color \\
\hline
Dog  & 20.1 & White  & 18.0 & Gray  & 30.5 & Black & 25.2 & White \\
Cat  & 10.2 & Yellow & 11.2 & Black & 11.5 & White & 12.5 & White \\
Fox  & 15.5 & Gold   & 15.6 & Gold  & 16.5 & Gold  & 17.0 & Gold \\
Duck & 2.4  & White  & 3.0  & White & 4.0  & White & 3.8  & White \\
\hline
\end{tabular*}
\end{table*}

\end{document}

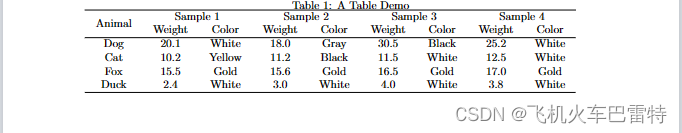

        解决办法：使用“\tabcolsep=len”命令，其中len是表格宽度大小，可以设置为具体长度，也可以通过\linewidth设置。通过这个方法，实现的表格宽度设置效果如下：可以看出表格内容已经居中显示了。

        相应的代码如下：

\documentclass[twocolumn]{article}
\usepackage{multirow}

\title{A demo to DIY set the table width in double column template}
\author{See Chen}
\date{March 2023}

\begin{document}

\maketitle

\section{Introduction}
This is an introduction with a specific table \ref{tab_demo}.

\begin{table*}
\caption{A Table Demo}
\label{tab_demo}
\centering
%\tabcolsep=0.35cm
\tabcolsep=0.016\linewidth
\begin{tabular}{ccccccccc}
\hline
\multirow{2}{*}{Animal} & \multicolumn{2}{c}{Sample 1} & \multicolumn{2}{c}{Sample 2} & \multicolumn{2}{c}{Sample 3} & \multicolumn{2}{c}{Sample 4} \\
& Weight & Color & Weight & Color & Weight & Color & Weight & Color \\
\hline
Dog  & 20.1 & White  & 18.0 & Gray  & 30.5 & Black & 25.2 & White \\
Cat  & 10.2 & Yellow & 11.2 & Black & 11.5 & White & 12.5 & White \\
Fox  & 15.5 & Gold   & 15.6 & Gold  & 16.5 & Gold  & 17.0 & Gold \\
Duck & 2.4  & White  & 3.0  & White & 4.0  & White & 3.8  & White \\
\hline
\end{tabular}
\end{table*}

\end{document}

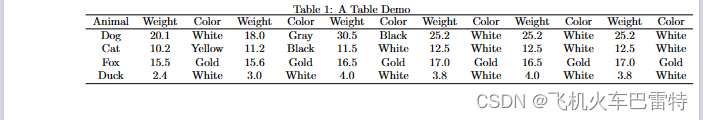

        如果表格宽度太大怎么办？例如(已经超出双栏宽度，快到页面边界了)

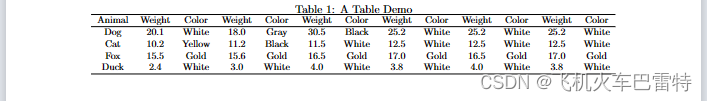

        解决办法：使用\resizebox{1.0\linewidth}{!}命令(需要配合\usepackage{graphicx}同时使用)，该命令可以使表格宽度缩小至LaTeX论文单行宽度，大的文字会变小，小的文字会变大。一般用在大的文字缩小这种情况，后面的情况不需要使用、只需要扩大表格宽度变得好看就好。下面是使用了该命令的效果：

        上面的代码如下：

\documentclass[twocolumn]{article}
\usepackage{multirow}
\usepackage{graphicx}

\title{A demo to DIY set the table width in double column template}
\author{See Chen}
\date{March 2023}

\begin{document}

\maketitle

\section{Introduction}
This is an introduction with a specific table \ref{tab_demo}.

\begin{table*}
\caption{A Table Demo}
\label{tab_demo}
\resizebox{1.0\linewidth}{!}{
\begin{tabular}{ccccccccccccc}
\hline
Animal & Weight & Color & Weight & Color & Weight & Color & Weight & Color & Weight & Color & Weight & Color\\
\hline
Dog  & 20.1 & White  & 18.0 & Gray  & 30.5 & Black & 25.2 & White & 25.2 & White & 25.2 & White\\
Cat  & 10.2 & Yellow & 11.2 & Black & 11.5 & White & 12.5 & White & 12.5 & White & 12.5 & White\\
Fox  & 15.5 & Gold   & 15.6 & Gold  & 16.5 & Gold  & 17.0 & Gold  & 16.5 & Gold  & 17.0 & Gold\\
Duck & 2.4  & White  & 3.0  & White & 4.0  & White & 3.8  & White & 4.0  & White & 3.8  & White\\
\hline
\end{tabular}
}
\end{table*}

        其实，resizebox也可以和tabcolsep同时配合使用，如果你想的话。前者使表格宽度自适应到LaTeX单栏一行宽度，而后者使表格列宽被设为等同大小。配合起来的效果在一定程度下是叠加的。

七、结束语

        上面的记录都是非常简单的思路，如果有更加简单有效(最好不要导包)的方式，敬请各位大神留言。我感觉最强大的功能是tabcolsep命令和resizebox命令。另外如果想调整表格行间距的话，可以看看LaTeX表格行高、列宽设置这篇博客。
