system verilog verdi vcd查看二维数组

不动明王呀

已于 2023-05-01 17:07:49 修改

阅读量1.8k

点赞数

分类专栏： linux 数字IC 文章标签：学习

于 2023-04-20 13:51:20 首次发布

本文链接：https://blog.csdn.net/qq_36683398/article/details/130264776

版权

数字IC 同时被 2 个专栏收录

31 篇文章

订阅专栏

linux

14 篇文章

订阅专栏

文章介绍了如何在Verilog仿真中使用VCD和FSDB工具来记录和查看内存值，特别是二维数组的内容。通过示例代码展示了如何使用$vcdplusmemon()和$fsdbDumpMDA()函数来存储内存数据，并在Verdi中观察波形。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

$vcdplusmemon();//vcd
$fsdbDumpMDA();//vcs
使用场景

    /*fsdb*/
    initial begin
        $fsdbDumpfile("verilog.fsdb");
        // $fsdbDumpfile("interface.fsdb");
        $fsdbDumpvars(0);
        $vcdpluson;
        $vcdplusmemon();
        $fsdbDumpMDA(0);//sim_top.u_happy_digital_top.AFE_DSP_DATA);//存储所有的memeory值
        $display("fsdbDumpfilrs is start at %d",$time);
        // #1e7;
        // $finish;
    end

案例具体操作

module tb_dut;
/*
绿皮书第二章，eg2.11打印一个多维数组。
*/
initial begin
byte two_data[4][6];
foreach(two_data[i,j])begin
    two_data[i][j] = i*10+j;
end

#1ns;
$display("(@%d)time",$time);
foreach(two_data[i])begin
    $write("%2d:",i);
    foreach(two_data[,j])begin
        $write("%3d:",two_data[i][j]);
    end
    $display("");
end

end

endmodule

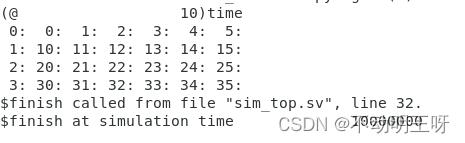

仿真结果
在这里插入图片描述

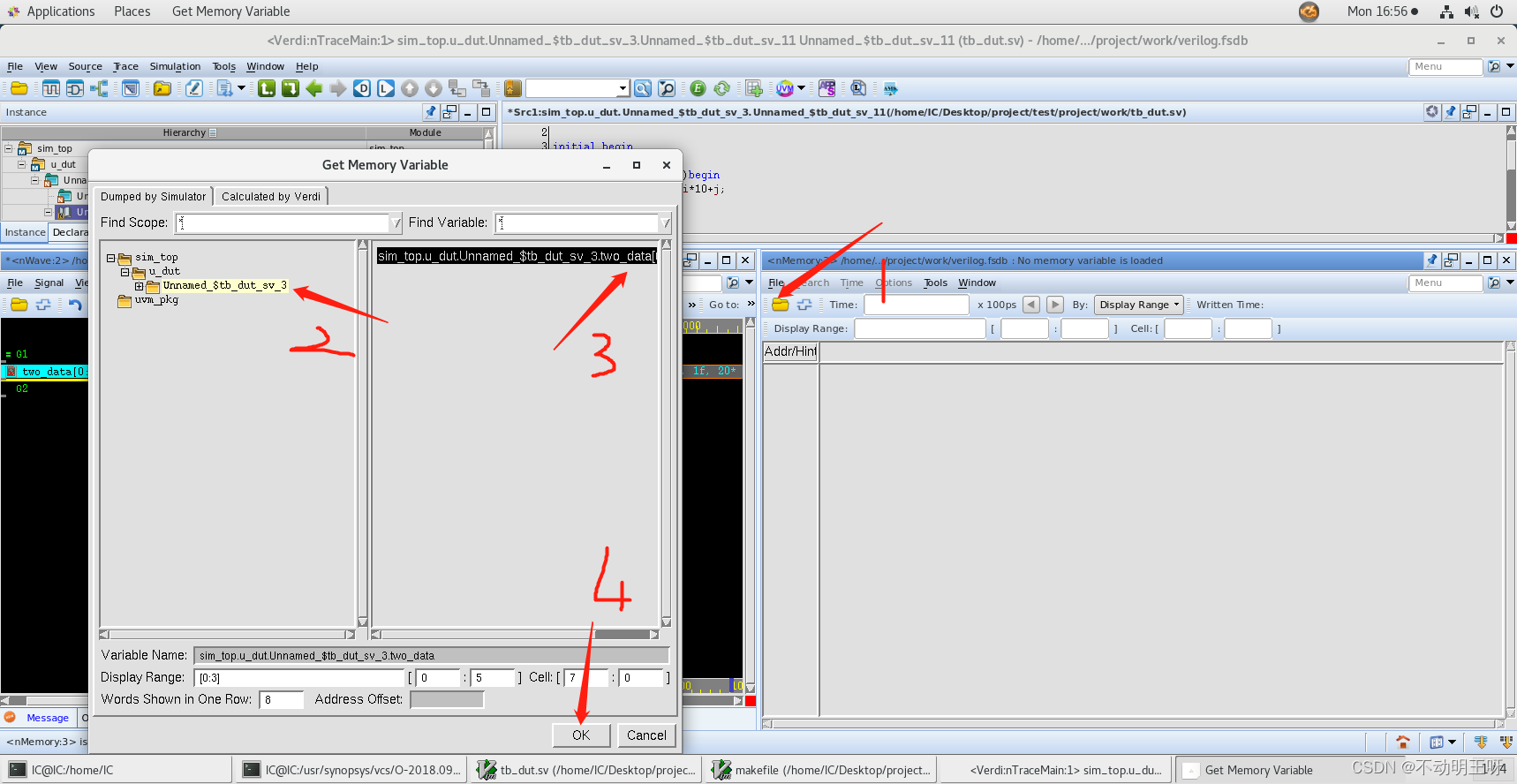

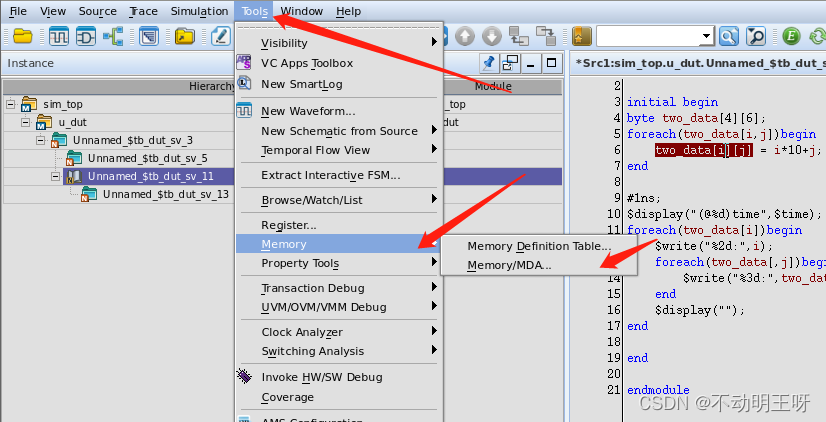

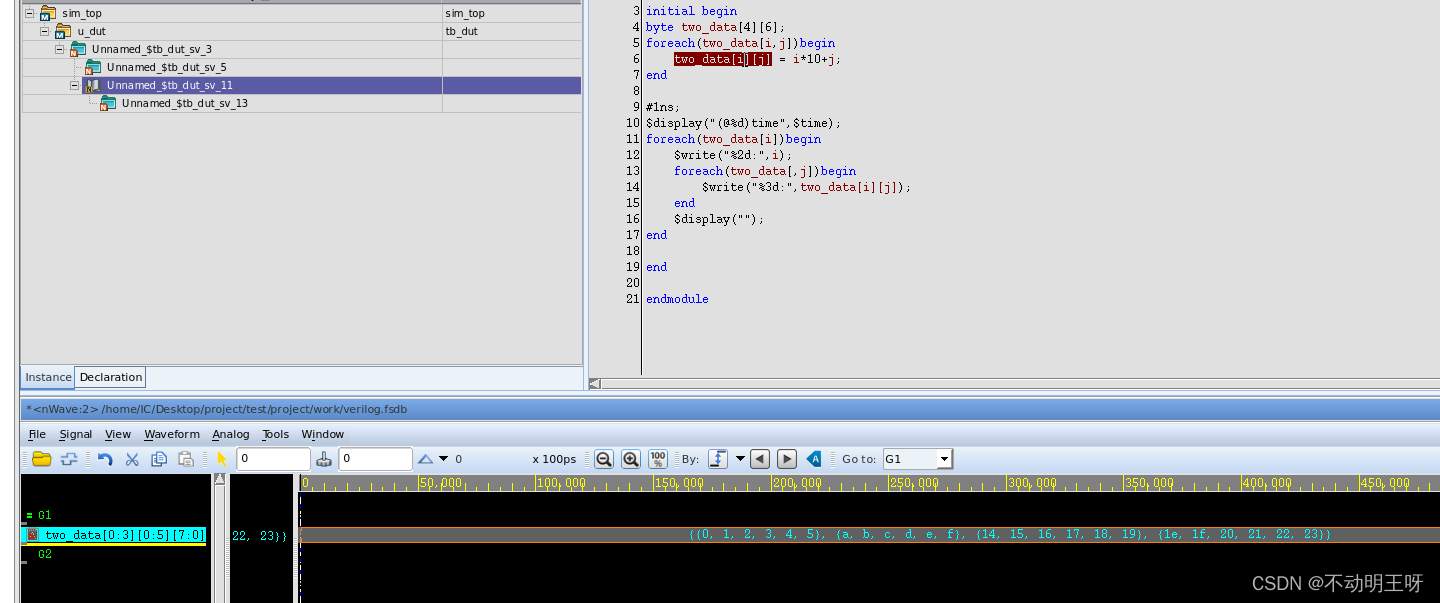

verdi中的波形

如何查看二维数组中的数组方法二：
