二极管、三极管

2022/06/05

文章中列举参数仅供选型时参考使用，具体参数请以数据手册为准

一、二极管

二极管常关注的几个参数

1. 正向电流，二极管长时间工作时允许正向通过的电流，常用最大电流的 0.6-0.8 倍。
2. 反向电压，二极管反向施加电压时，最大的允许电压，常用反向最大电压的 0.5 倍。
3. 反向电流，反向施加电压时，二极管产生的反向电流，与温度关系很大。
4. 工作频率，二极管允许的工作频率，与结电容有关，当工作的频率超过允许频率时，二极管的单向导电性会变差。例如极端情况，当频率无限大时，会等效成一个导体。

二极管的常用作用补充

1. 给电感续流
   例如在继电器中，继电器可以等效成一个电感，因此需要反接一个二极管用来给继电器释放电流，此处可以使用1N4007等类型的二极管。
2. 限幅作用

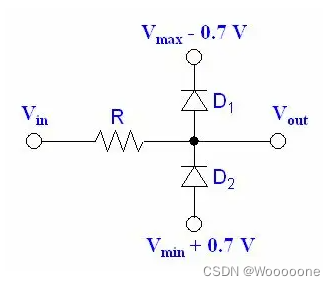

   例如在单片机的io口处，可以接入两个二极管来钳位电压，电路图如下：

3. 防反接
   可以在电路中串联一个二极管来起到防反接的作用，但由于二极管的压降和内阻等原因，防反接电路也常使用MOS管来代替。
4. 整流作用

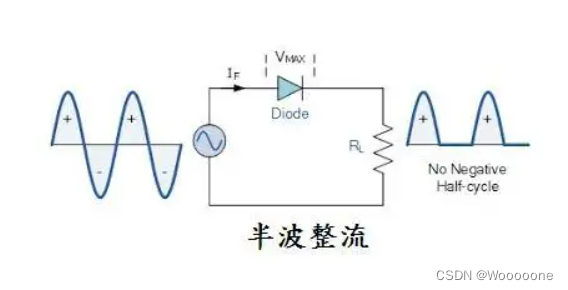

   半波整流：

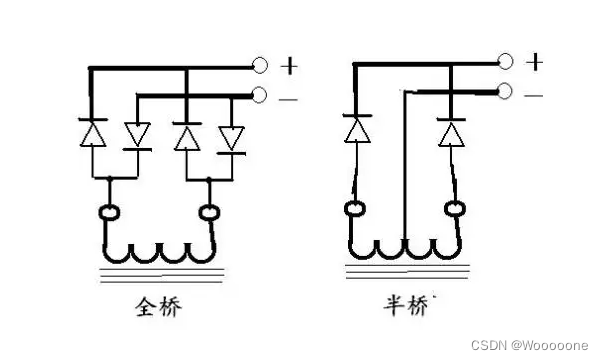

   全桥整流和半桥整流：

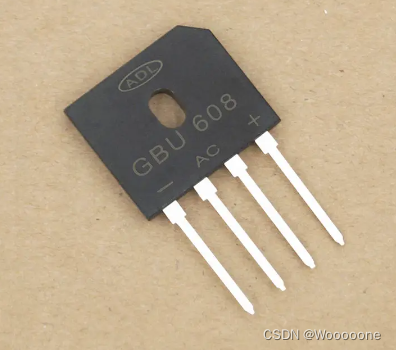

   此外，全桥整流也有封装好的整流桥芯片，如下图：


二极管极性的判断

1. 对于贴片式的二极管，含有白线处的一端为阴极
2. 对于直插式的二极管，含有银边处的一端为阴极
3. 对于玻璃式的二极管，含有黑边处的一端为阴极

常用的二极管型号

1. 对于整流电路，常使用
   1N4007：额定电流为1A，额定电压为1000V
   1N5408：额定电流为3A，额定电压为1000V
2. 对于肖特基二极管（肖特基二极管频率高，但耐压一般很低），常使用
   SS14：额定电流为1A，额定电压为40V
   SS34：额定电流为3A，额定电压为40V
   SS54：额定电流为5A，额定电压为40V
3. 对于快恢复二极管（快恢复二极管频率较高，耐压性好于肖特基二极管），常使用
   FR107：额定电流1A，额定电压1000V
   FR307：额定电流3A，额定电压1000V

二、三极管

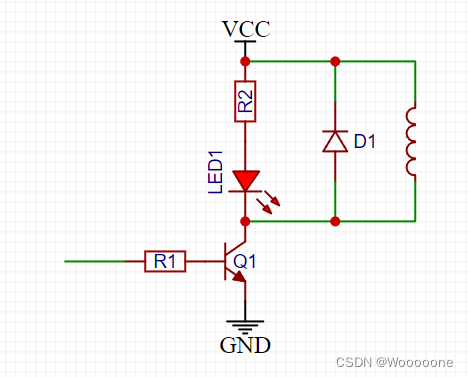

驱动继电器的典型电路

在该电路中，R1取值一般为 1-5.1k 。D1可以选择上面提到的1N4007等型号的二极管来进行续流，LED可以作为继电器工作的指示灯

三极管常用的型号

1. 9012 PNP型 0.5A 25V
2. 9013 NPN型 0.5A 25V
3. S8050 NPN型 0.5A 25V
4. S8550 PNP型 0.5A 25V
5. SS8050 NPN型 1A 25V
6. SS8550 PNP型 1A 25V

三极管的封装

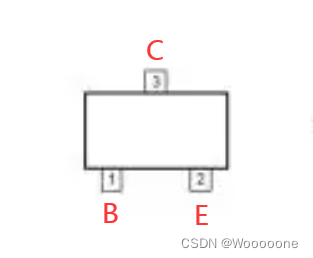

1. SOT-23

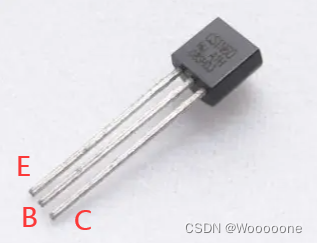

2. TO-92
