本文介绍了使用Vivado进行FPGA信号眼图测试的详细步骤，包括项目建立、参数设置、生成.bit文件等关键环节，适合FPGA研发设计和测试人员学习。
对于信号眼图分析相信大家都不陌生，除了使用示波器可以测试眼图外，使用Vivado同样可以进行眼图的测试与分析。说起Vivado，FPGA研发设计人员肯定是玩的666，但是对于硬件研发及测试人员来说，还是比较陌生的，今天就来讲一下用Vivado如何进行信号眼图测试。
操作步骤
一、项目建立：

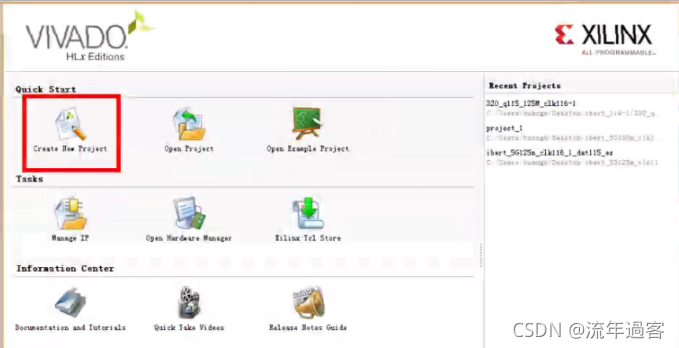

1.打开Vivado软件，如下图所示：
2.点击Create new project, 如下图所示：

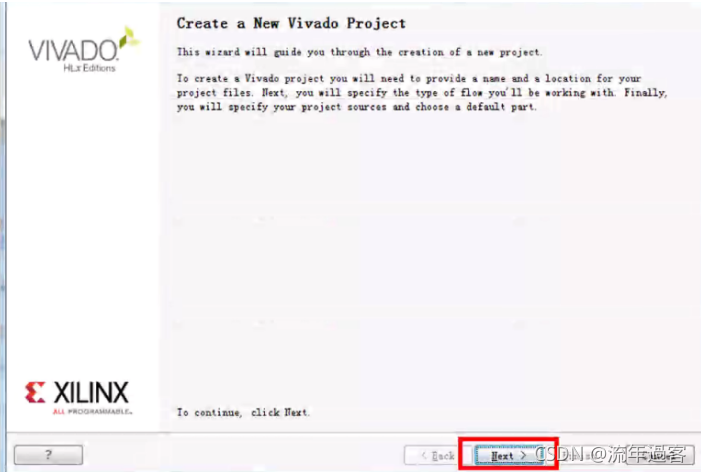

3.在new project窗口中，点击next，如下图所示：
4.输入新建的项目名称及路径，如下图所示：
5.接下来几步一直点击next，一直到芯片选择界面，选择实际板卡中所使用芯片，如下图所示：
