1 介绍

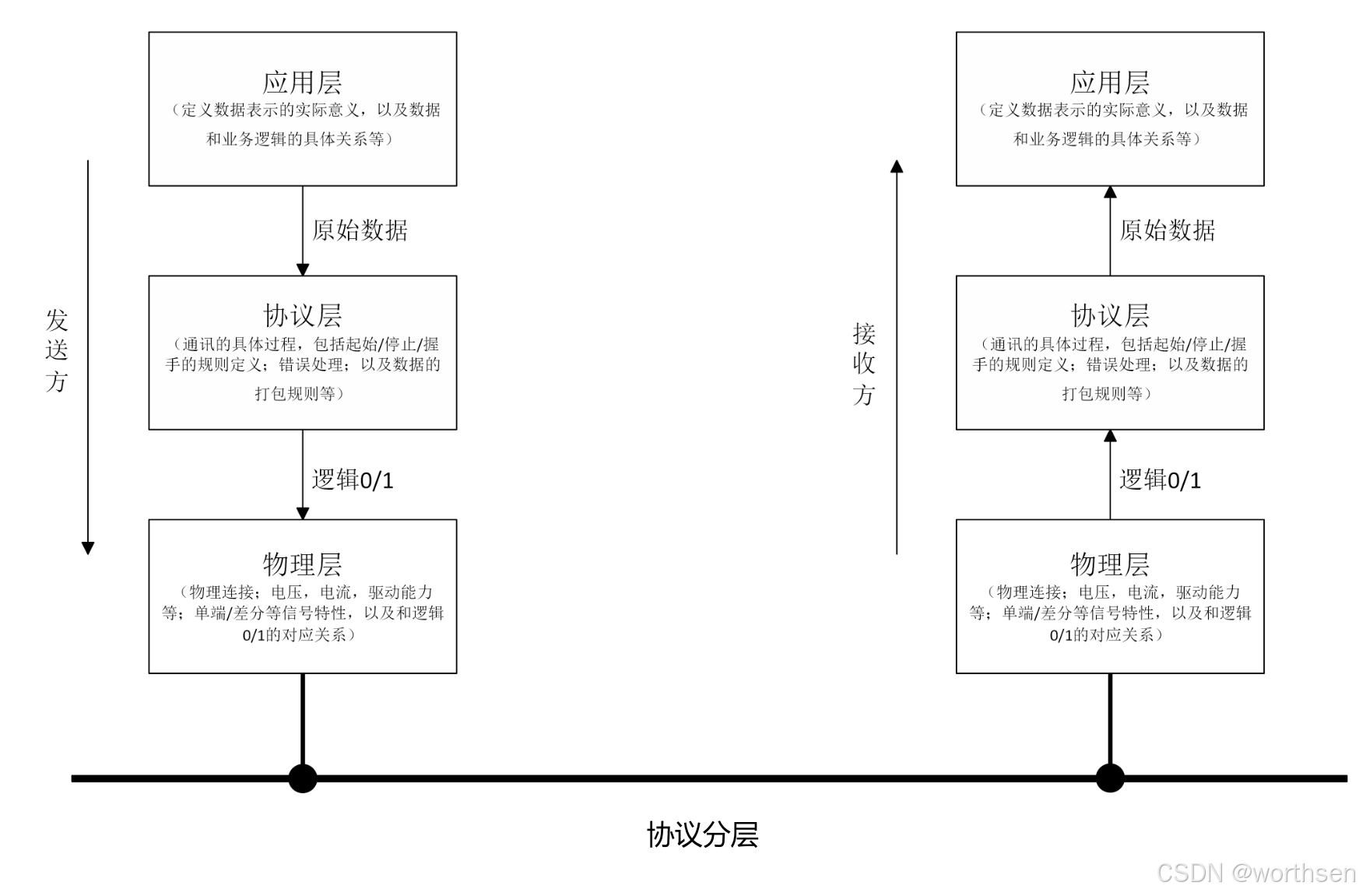

协议分层

在这里插入图片描述

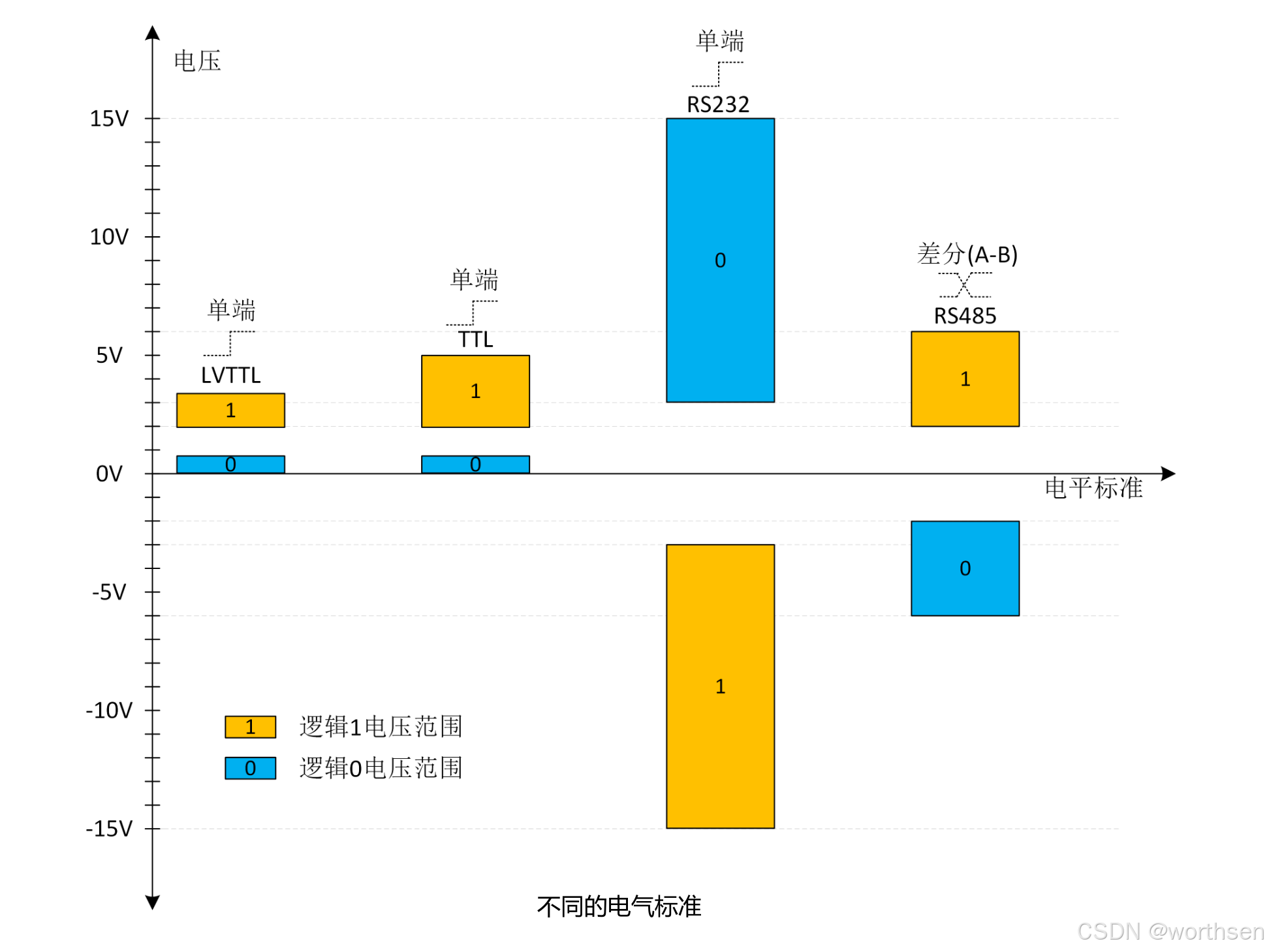

物理层实现

不同总线，逻辑0/1信号对应的物理电平不同。
在这里插入图片描述

2 对比

CAN、TTL、RS-232、RS-485、RS-422 区别

特性	CAN	TTL	RS-232	RS-485	RS-422
全双工/半双工	全双工	全双工	全双工	半双工	全双工
逻辑电平	逻辑0对应0V，逻辑1对应5V	逻辑0对应0V，逻辑1对应3.3V或者5V	逻辑"1": -3V ~ -15V；逻辑"0": +3V ~ +15V	逻辑"1": +2V ~ +6V；逻辑"0": -2V ~ -6V	逻辑"1": +2V ~ +6V；逻辑"0": -2V ~ -6V
传输方式	差分信号传送	单端信号传送	单端信号传送	差分信号传送	差分信号传送
传输距离	最大传输距离10公里	较短	最大传输距离标准值为50米，实际使用约15米	最大传输距离标准值为1200米，实际可达3000米	最大传输距离为4000英尺（约1219米）
传输速率	最高1Mbps	较快	异步传输时，波特率为20Kbps	数据最高传输速率为10Mbps	数据最高传输速率为10Mbps
抗干扰性	采用平衡驱动器和差分接收器，抗噪声干扰性好	较弱	共地传输容易产生共模干扰	采用平衡驱动器和差分接收器，抗噪声干扰性好	采用平衡驱动器和差分接收器，抗噪声干扰性好
连接设备数	允许连接多达110个节点	不适用	只允许一对一通信	允许连接多达128个收发器	允许连接多达10个节点
信号线	有2根信号线：CANH、CANL	不适用	一般使用RXD、TXD、GND三条线	一般只需二根信号线	有4根信号线：两根发送（Y、Z）、两根接收（A、B）
拓扑结构	总线型、树型、星型	不适用	点对点或多点	总线型、树型、星型	总线型、树型、星型
协议	基于消息的协议，具有错误检测和恢复机制	无	无	无	无

物理电气特性

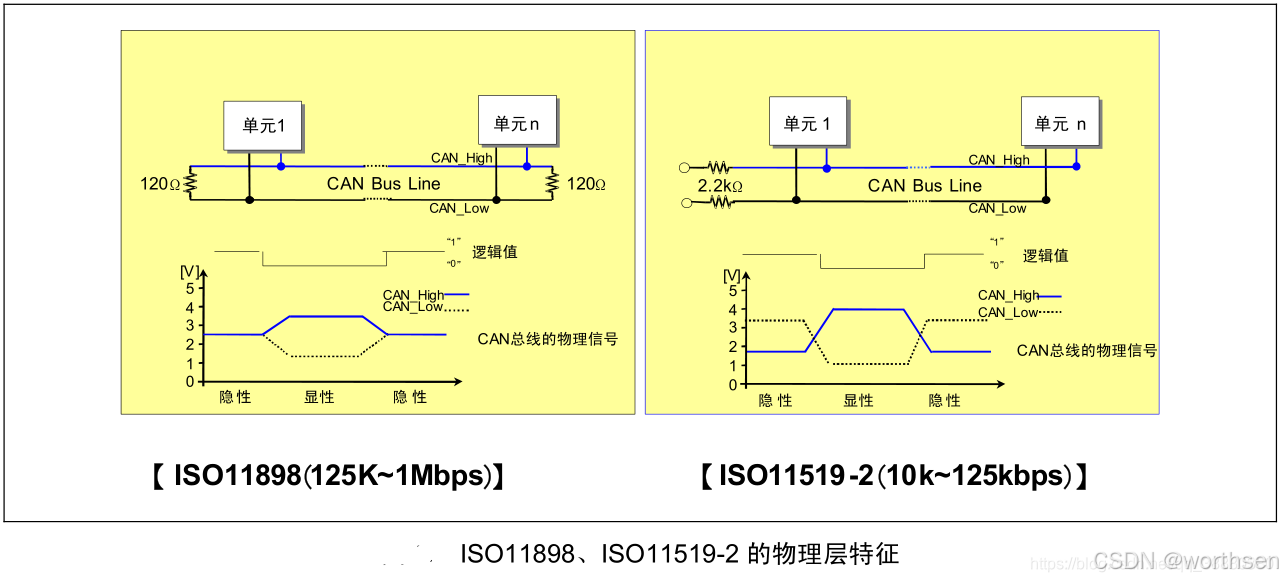

CAN

在这里插入图片描述

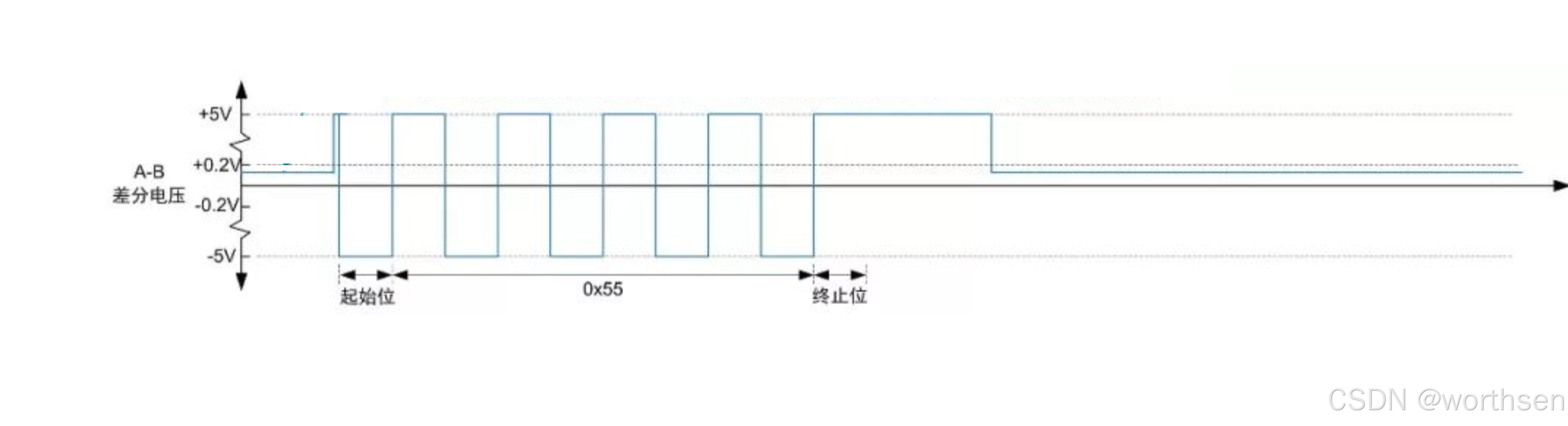

485

在这里插入图片描述

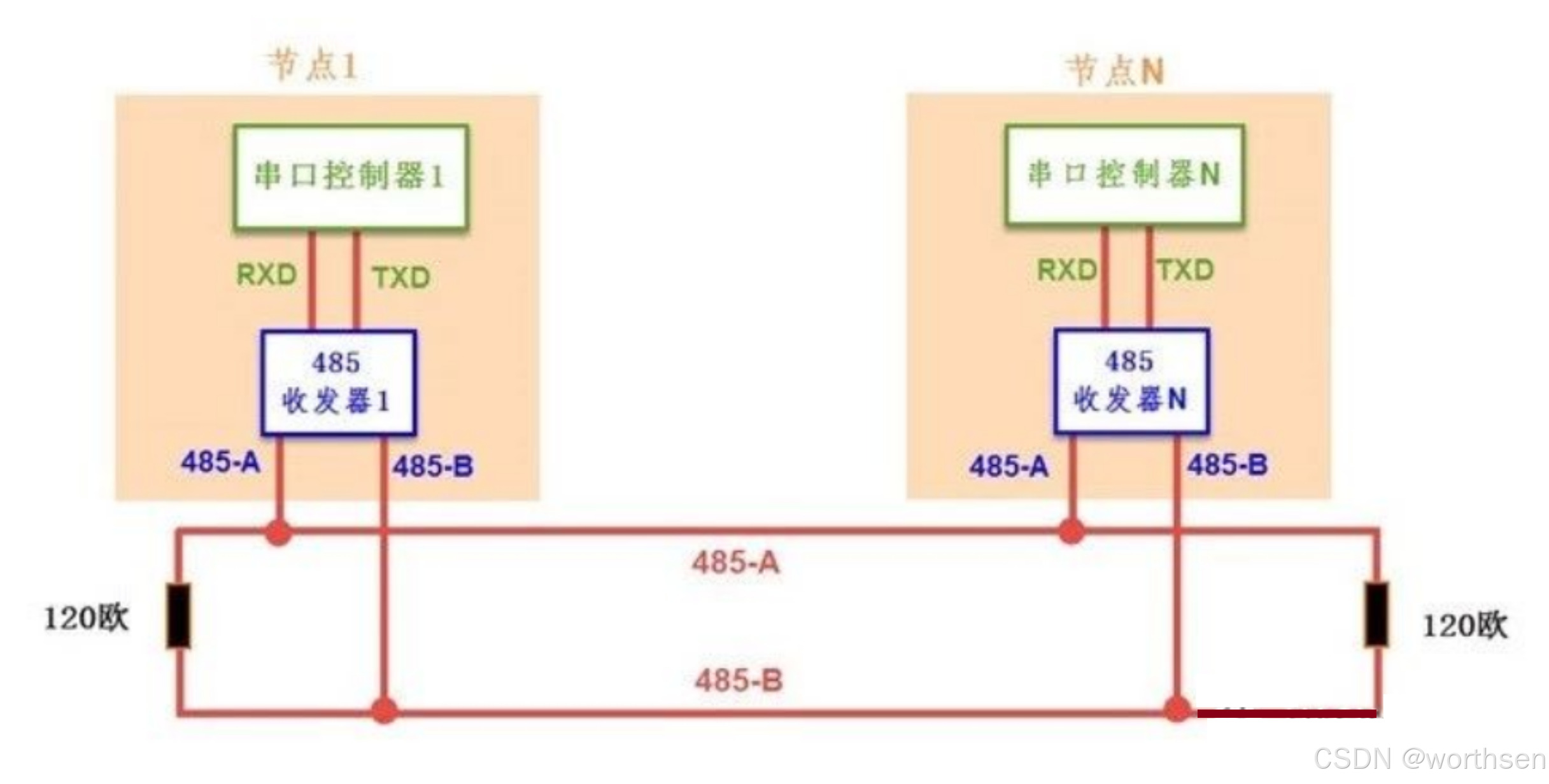

一般情况下不需要增加终端电阻，只有在485通信距离超过300米的情况下,要在485通讯的开始端和结束端增加终端电阻。还需要注意的是当设备数量较多时（一般超过22台），一般不需要再加终端电阻，因为终端电阻会降低485总线的带负载能力。
在这里插入图片描述

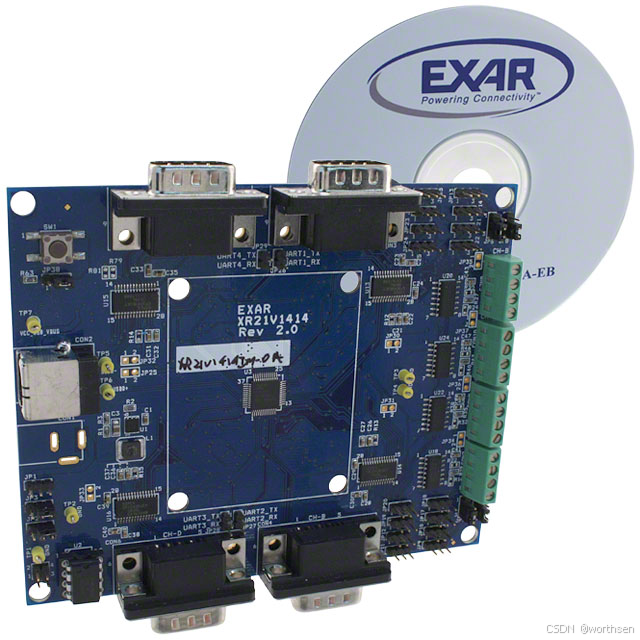

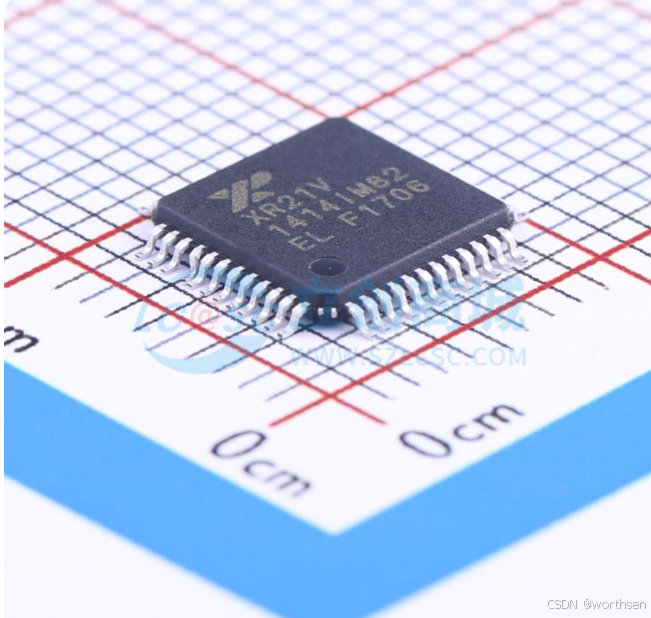

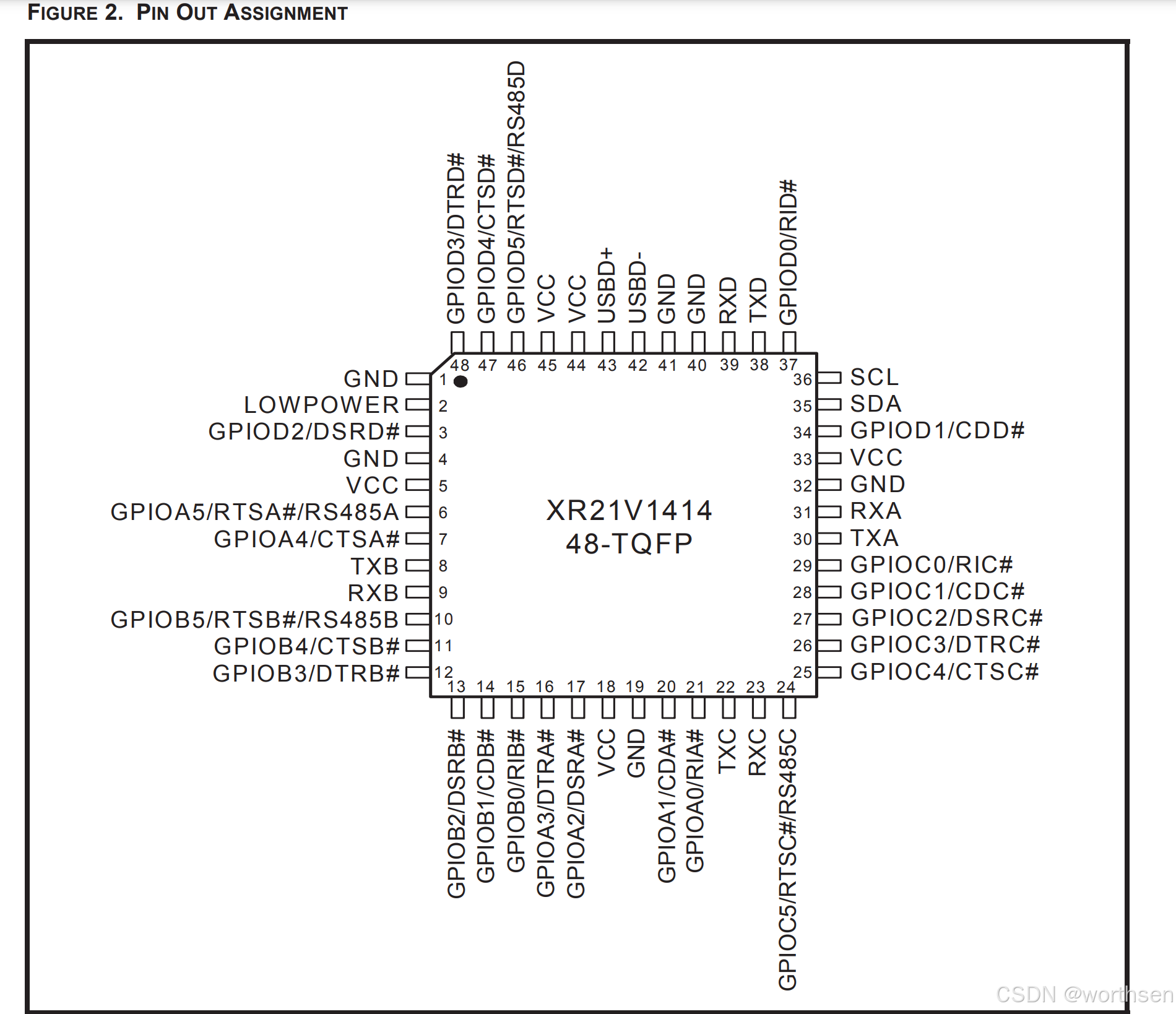

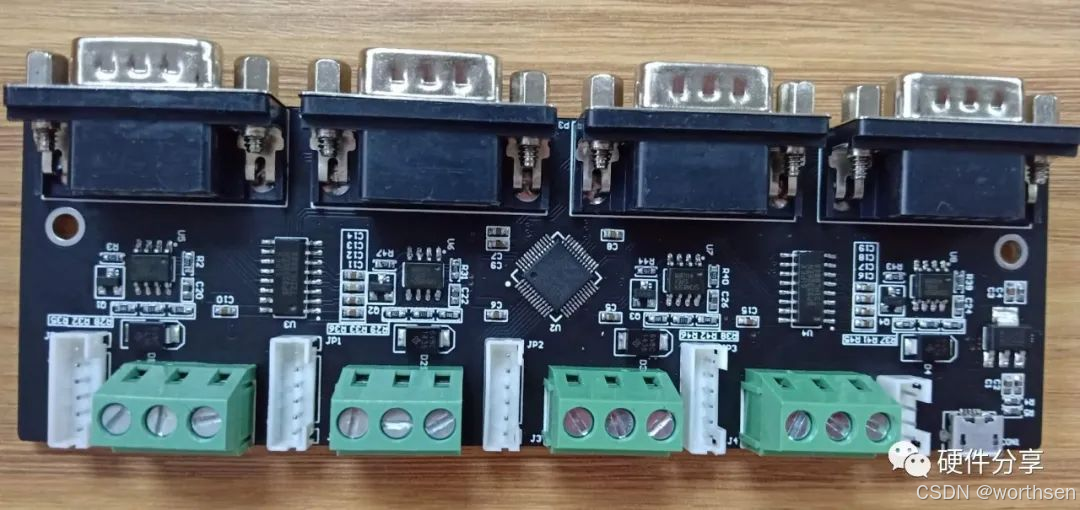

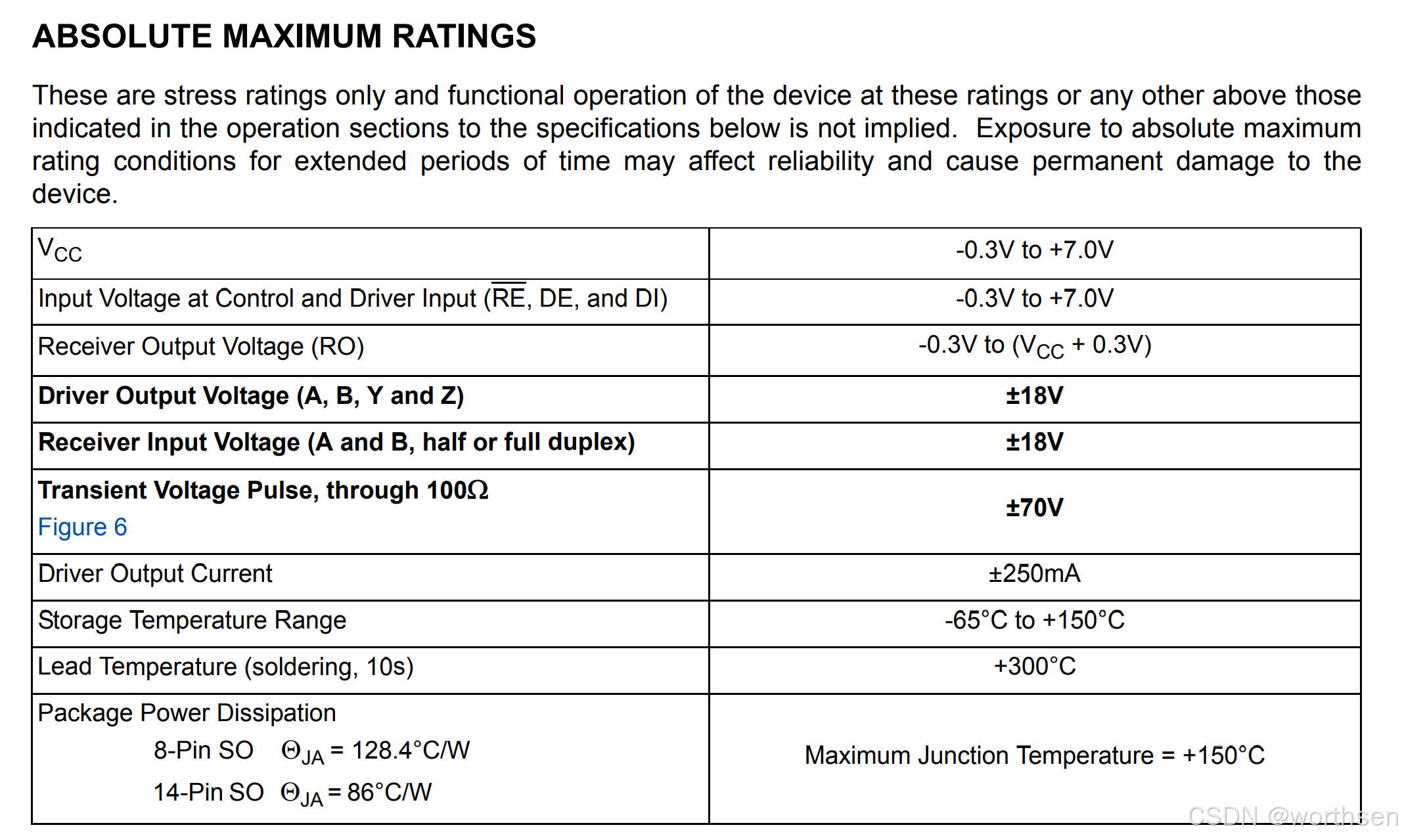

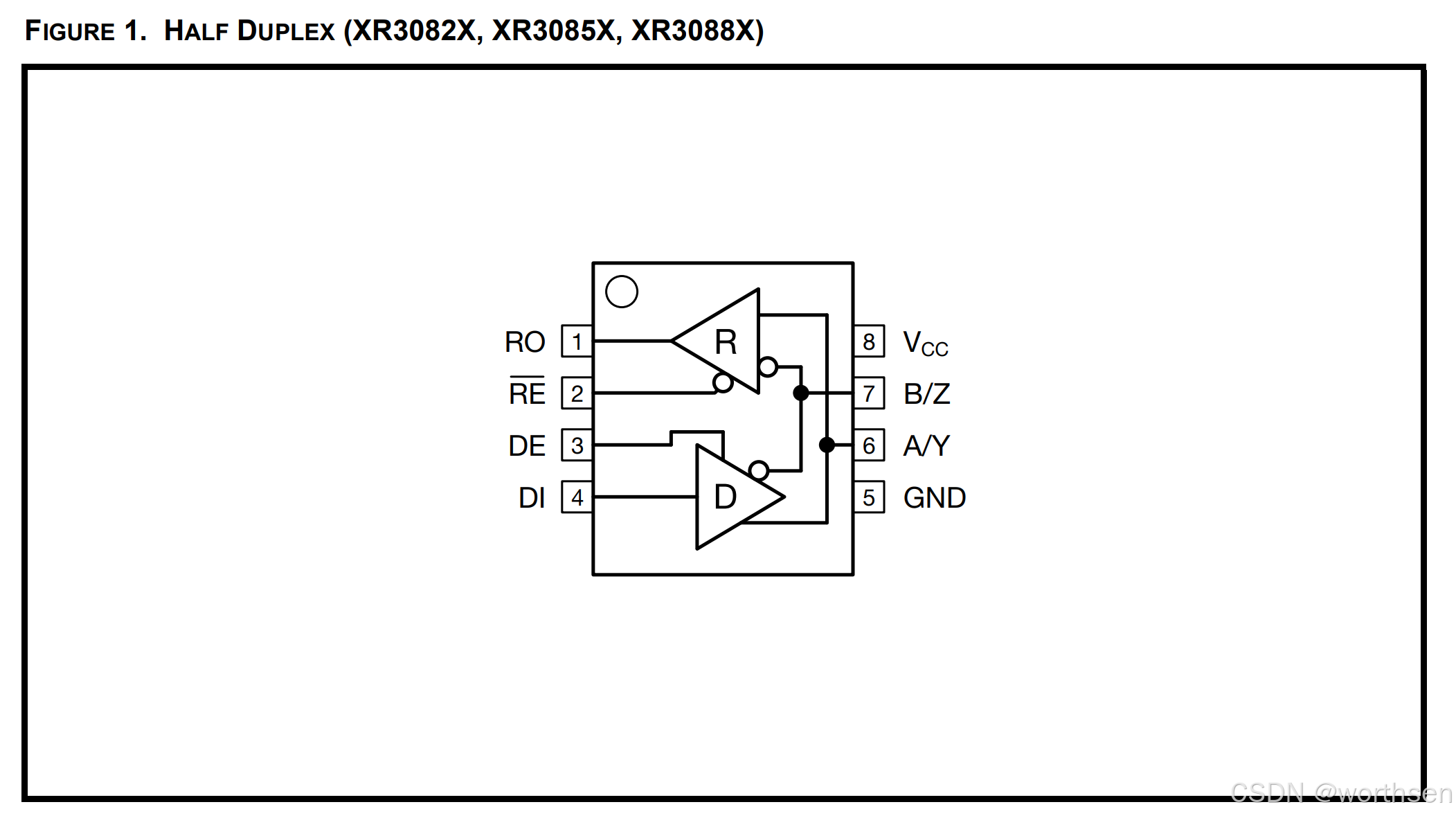

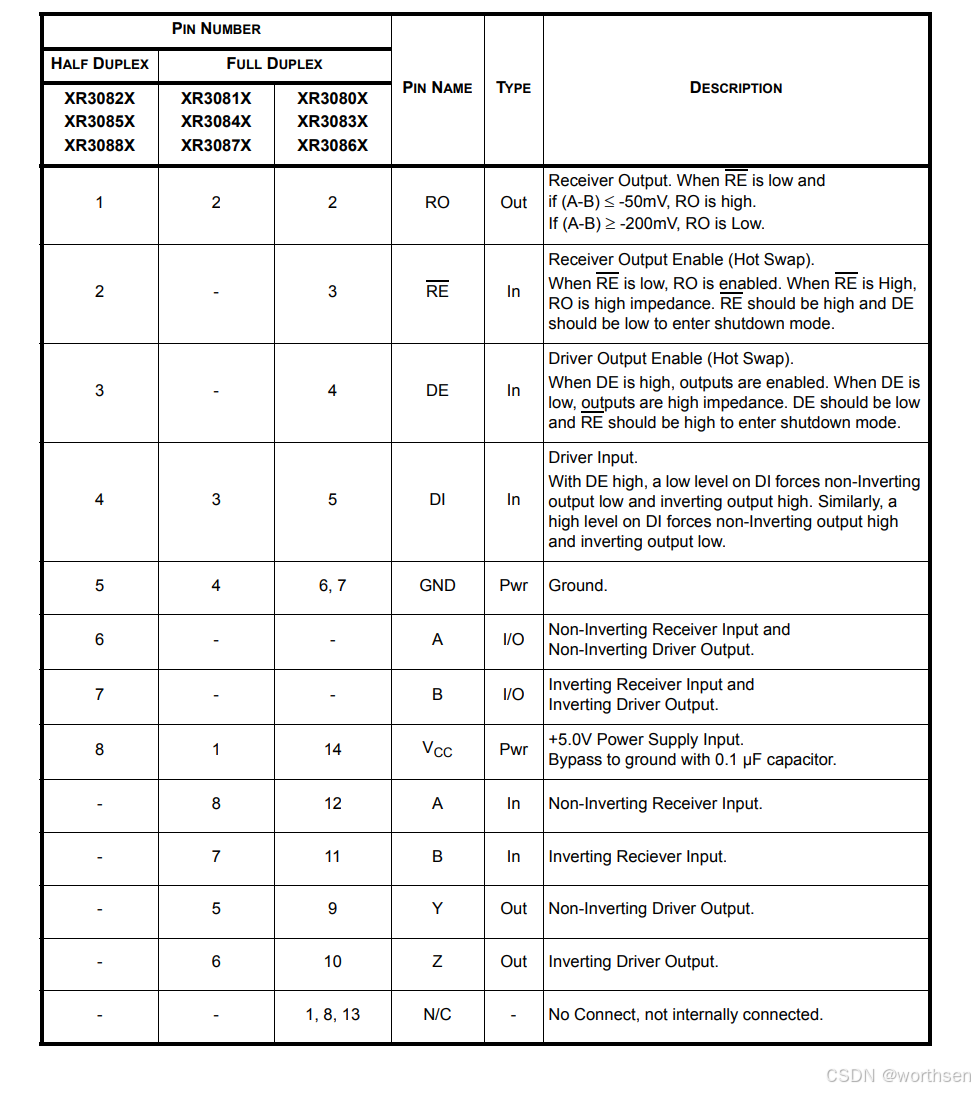

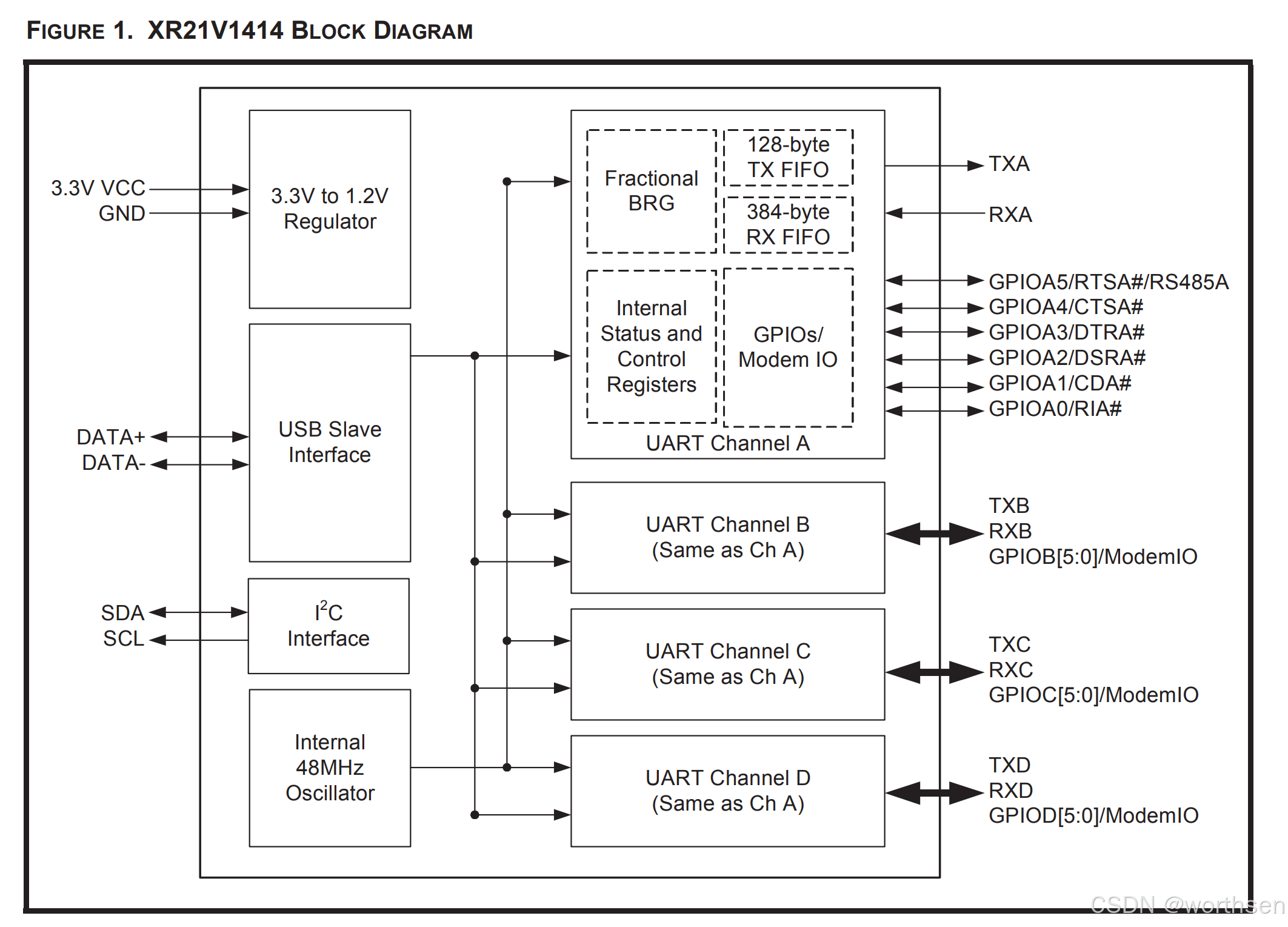

3 芯片分析

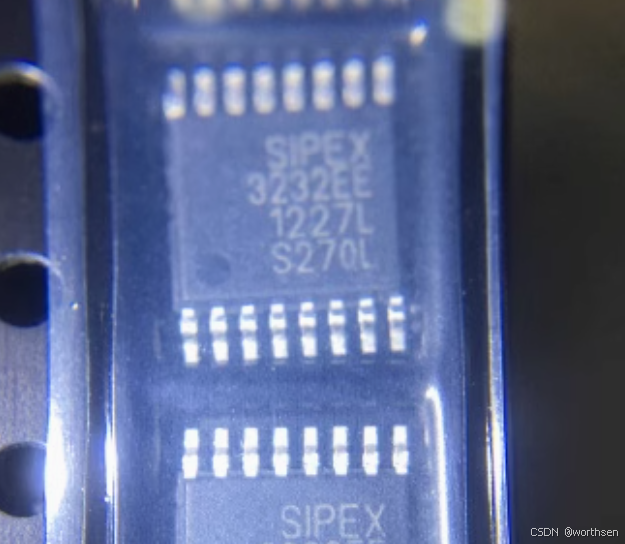

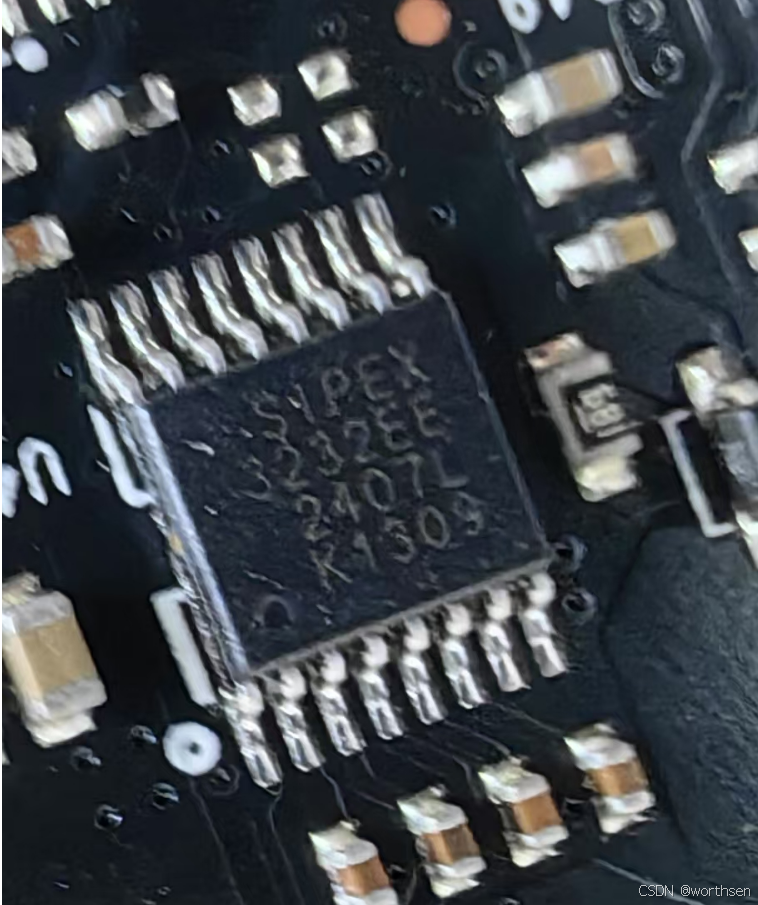

西伯斯–SIPEX 3232EE 【*2】【232】

在这里插入图片描述

https://www.icpdf.com/pdf/pdf_html?id=1203868&token=6e21ff8e6592b3ecc0a9ddd9f4934941

SIPEX 3232EE 是一款RS-232收发器，它包含2个驱动器（Drivers）和2个接收器（Receivers），因此可以接 2 路RS-232串口。

用于将 RS-232 信号转换为 TTL 信号，反之亦然。

支持的电压：+3V 到 +5.5V。

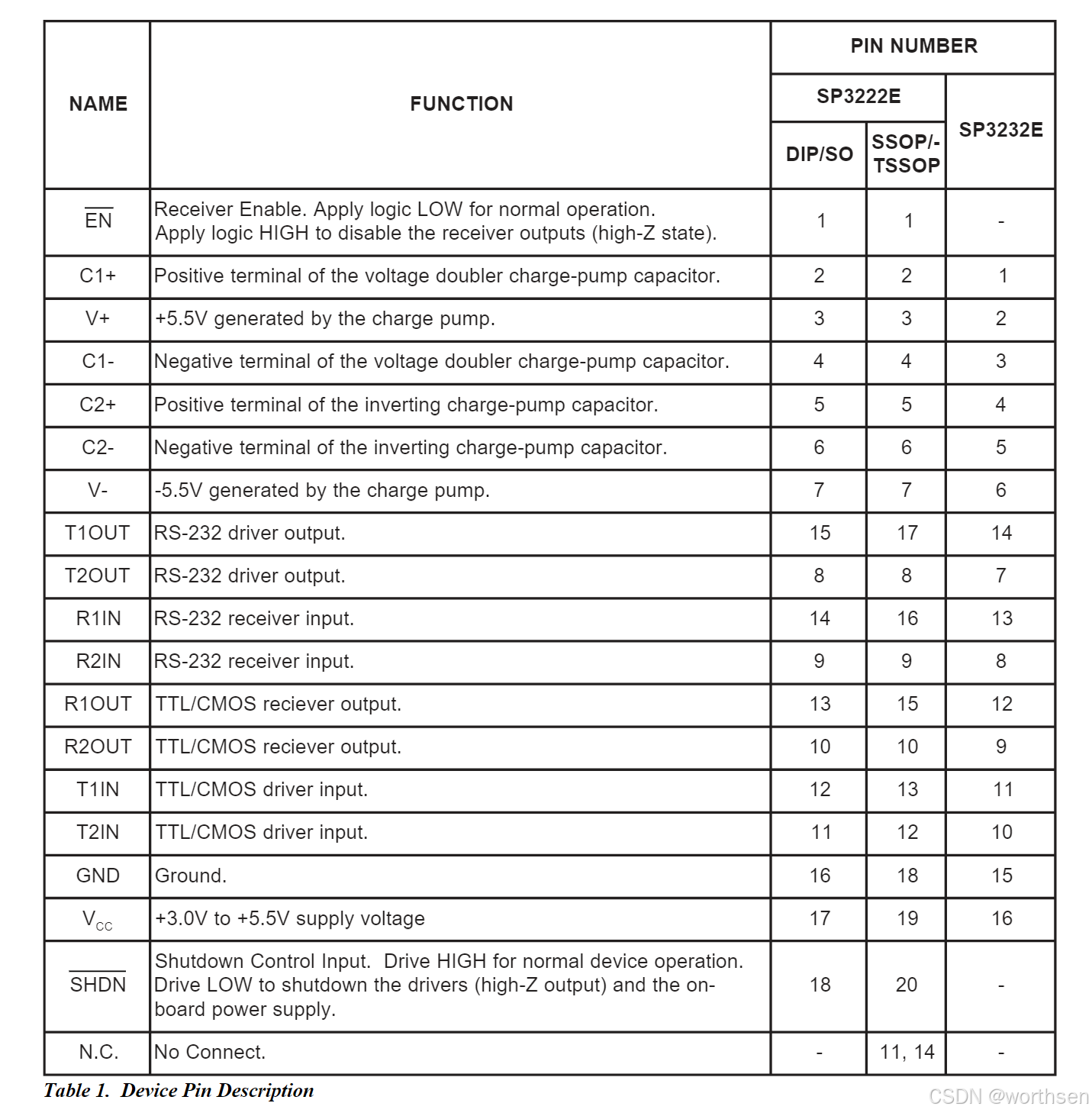

引脚

在这里插入图片描述

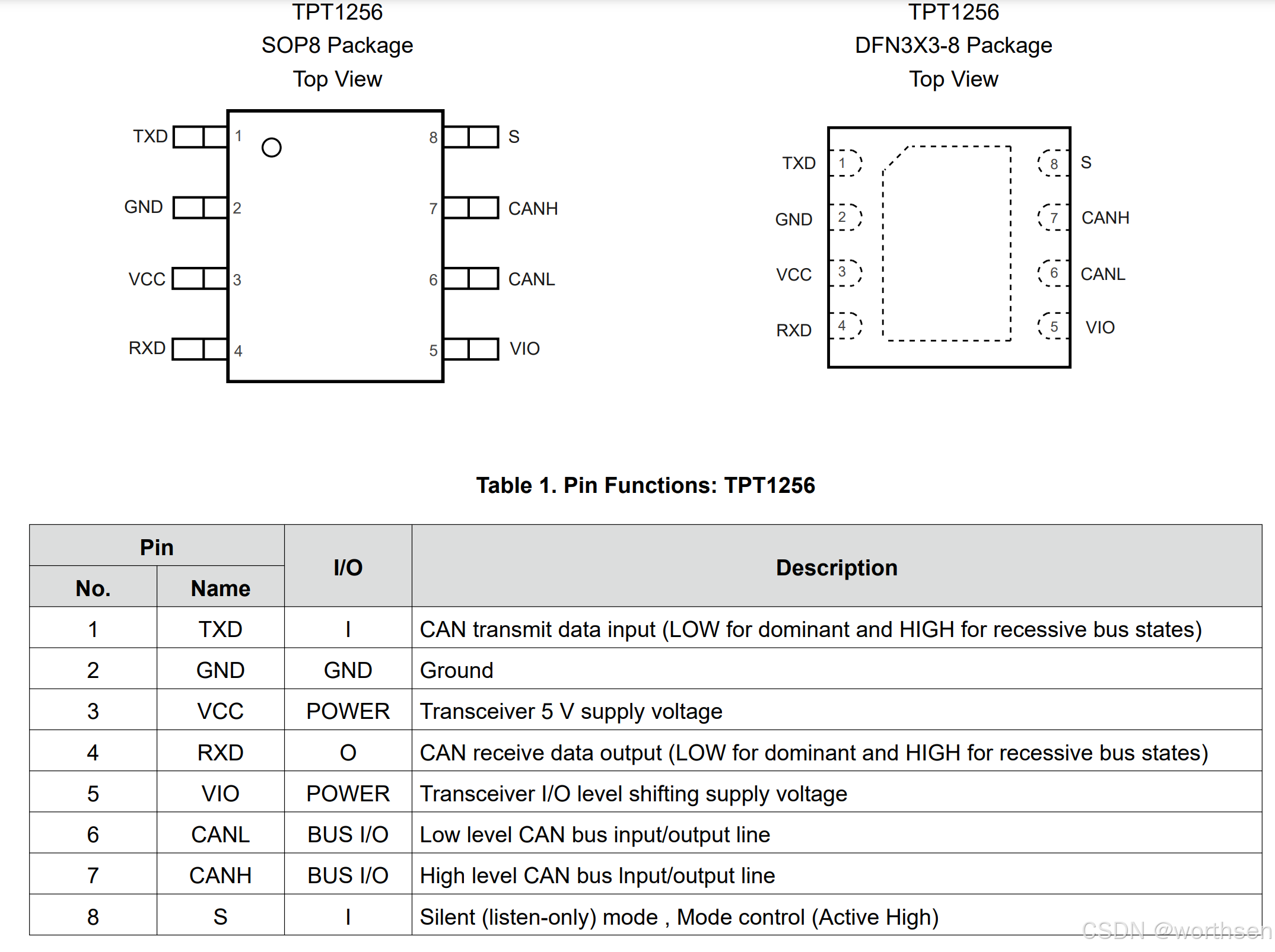

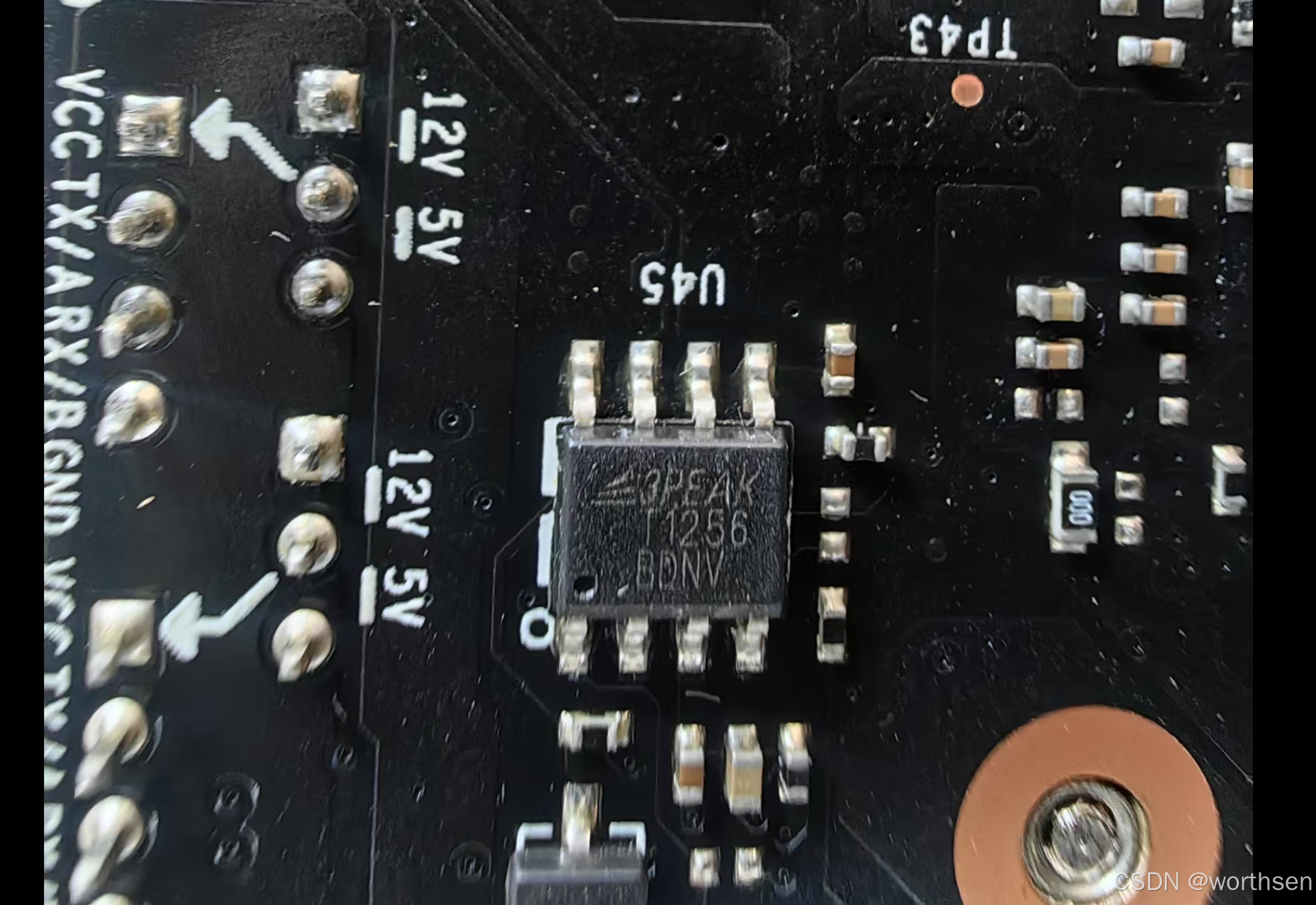

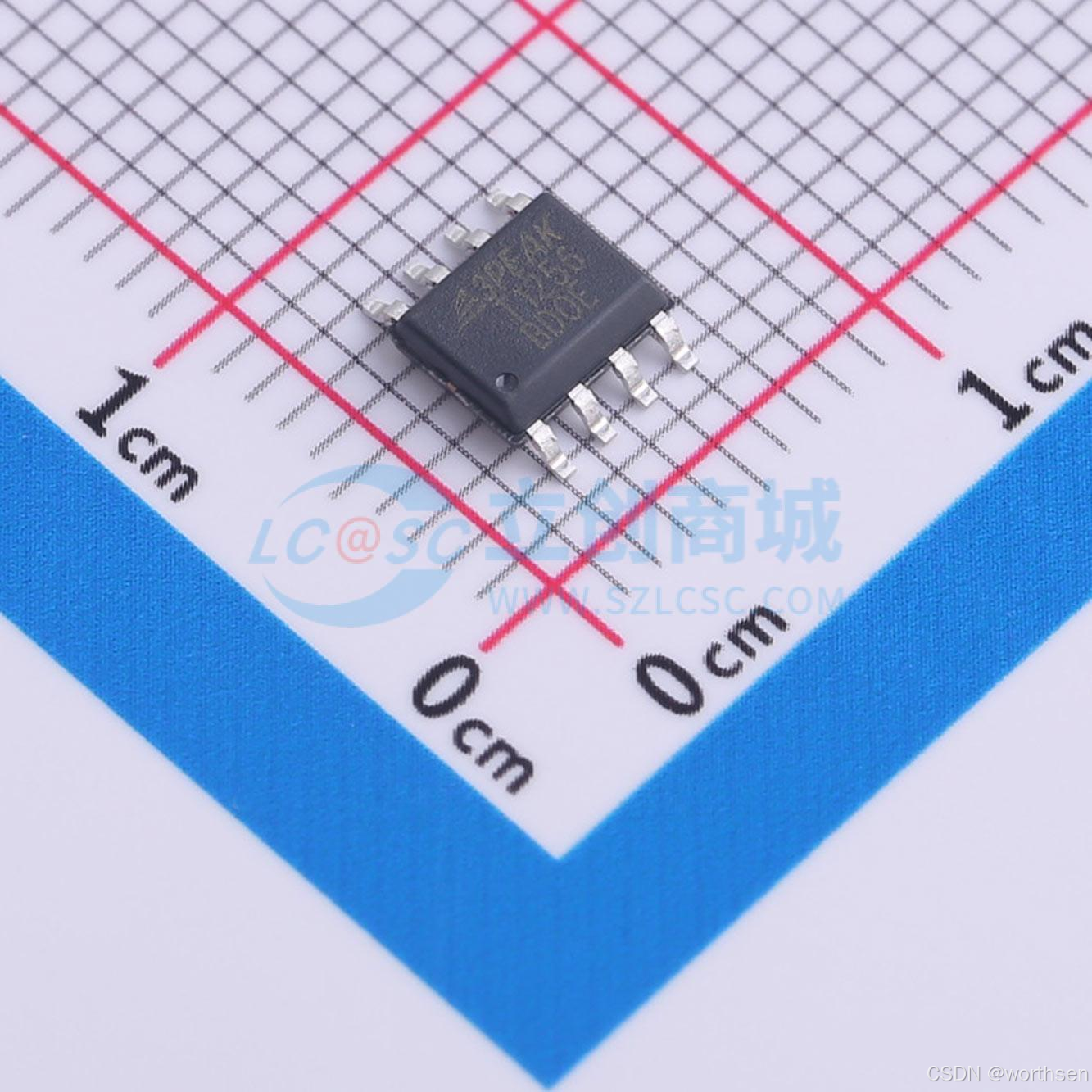

3PEAK(思瑞浦)–3PEAHK 11256【*2】【can】

在这里插入图片描述

https://item.szlcsc.com/6034805.html

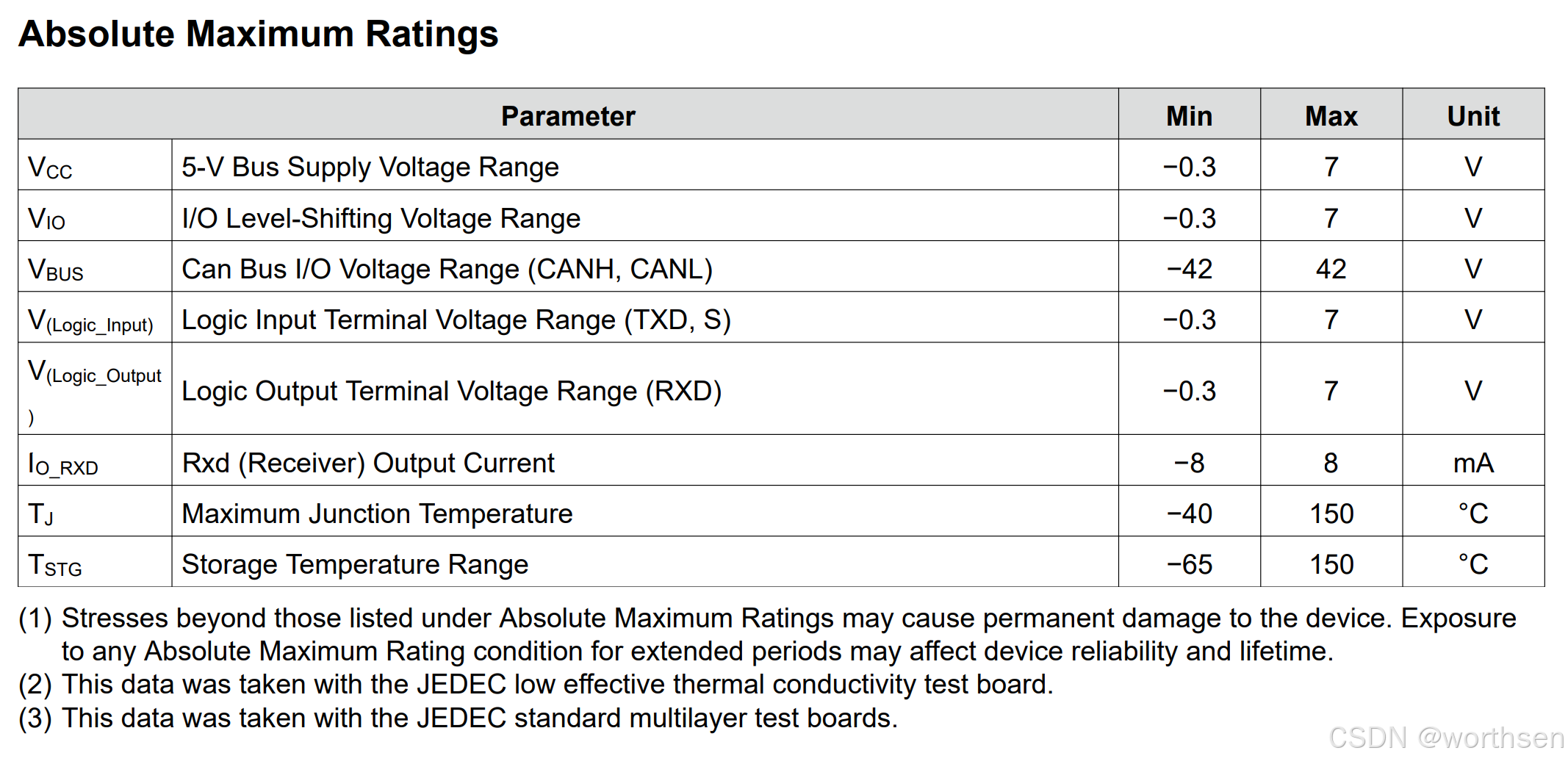

TPT1256器件是一款符合ISO11898高速CAN(控制器局域网)物理层标准的CAN收发器。该器件设计用于高达5mbps的CAN FD网络，并在长时间和高负载网络中增强时间裕度和更高的数据速率。根据设计，该器件具有- 42 V至+42 V的交叉线、过压和接地丢失保护，过温关机，以及−30 V至+30V的共模范围。
