元器件选型与参数05 三极管选型-常见参数

目录

一、三极管开关参数

1. 饱和电压（V_CE(sat)）

2. 截止电流（I_C(off)）

3. 开关时间（t_on 和 t_off）

4. 放大倍数（h_FE 或 β）

5. 基极驱动电流（I_B）

6. 反向耐压（V_CEO）

7. 反向恢复时间（t_rr）

8. 开关损耗

三极管开关应用中的设计考虑：

---

        了解选型前，我们要先知道三极管最重要的两个作用：放大与开关，在通信信号电路一般用于放大，而在嵌入式等领域一般用于开关（增大电流）。

        而由于三极管的放大倍数一般计算较为复杂，且收到温度影响，加之目前运放电路的信噪比、带宽等不断增强，在通信的实际领域也很少使用三极管了。

        通信放大三极管常用型号：9012、9013、9014（如果从理论去分析，可以看前文的三极管章节更为详细）

        开关作用，目前三极管的优势还比较大，电路简单、控制简单、开关效果好、电流较高等等等等。

开关三极管常用型号：SS8050、SS8550

        如果想点亮一个LED，那么VCC-R-LED-GND，即可实现点亮。如果想通过单片机控制点亮一个LED，那么VCC-R-LED-GPIO也可以实现。

        那如果想控制一个蜂鸣器、继电器等较大功率、较大电压的设备呢，如果还让GPIO充当GND、VCC，那么电流会很低基本驱动不起来；同时单片机的GPIO一般也就3.3V、5V，很难驱动；同时，如果外置电源波动，导致电流较大，烧坏了GPIO甚至整个单片机呢？~

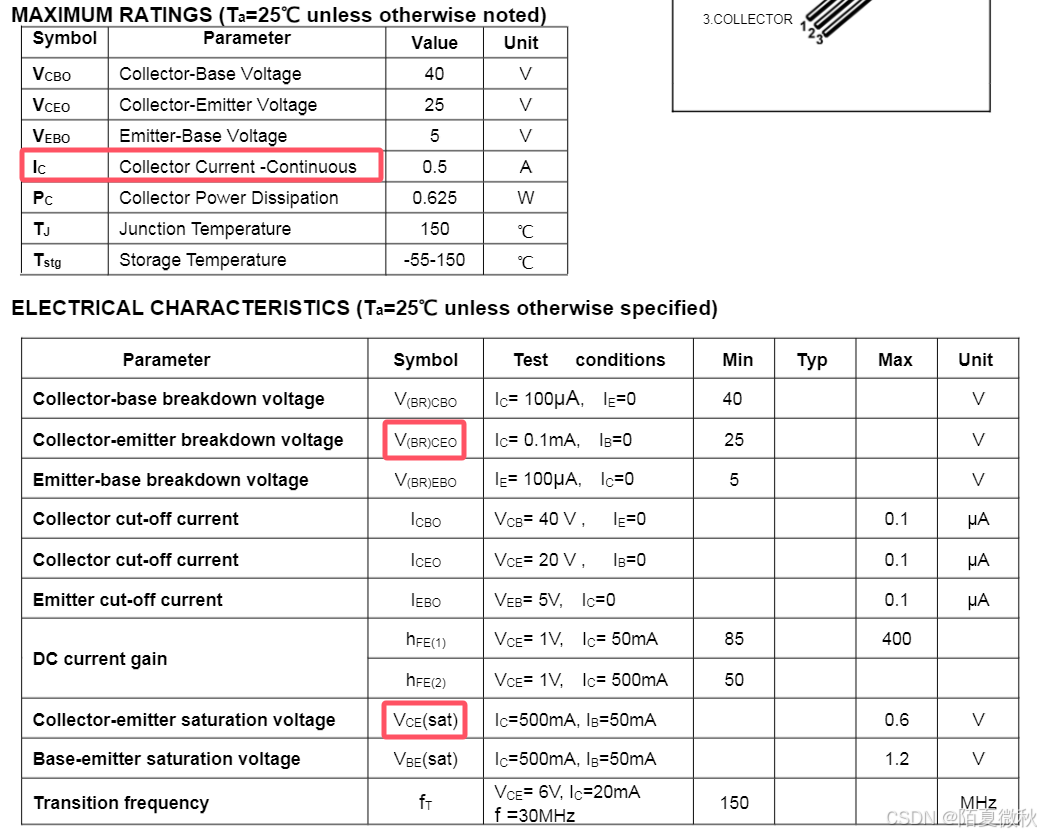

一、三极管开关参数

        三极管作为开关，其实就是让三极管在截止区跟饱和区之间切换，需要关注部分参数，例如

        三极管作为开关时，主要关注的是三极管的 截止区 和 饱和区，因为在这两个状态下，三极管分别起到“关”和“开”的作用。为了确保三极管能够正常工作在这两个区间，需要了解一些关键的开关参数。下面是一些常见的 三极管开关参数 和它们的含义：

1. 饱和电压（V_CE(sat)）

• 定义：饱和电压是三极管在饱和区时，集电极与发射极之间的电压。
• 作用：在三极管作为开关时，当它进入饱和区时，集电极与发射极之间的电压应该尽可能低，以减少功率损耗。通常这个电压应该在几百毫伏到1V之间。
• 影响因素：饱和电压与集电极电流、三极管的类型（NPN或PNP）以及其工作温度等有关。

2. 截止电流（I_C(off)）

• 定义：截止电流是三极管在截止区时，集电极电流的值。理想情况下，这个电流为0，但实际中会有少量的漏电流。
• 作用：在截止区，三极管的开关作用是关闭的，此时集电极电流应尽可能小。漏电流影响的是关断特性，过大的漏电流会导致电路功耗增加。
• 影响因素：截止电流主要与三极管的材料、工作温度以及所施加的反向电压有关。

3. 开关时间（t_on 和 t_off）

• 定义：开关时间是指三极管从完全关闭到完全打开（或反之）的时间。包括：
  • t_on：三极管从截止区进入饱和区所需要的时间。
  • t_off：三极管从饱和区进入截止区所需要的时间。
• 作用：开关速度越快，三极管的开关频率就越高，适用于高频开关应用，如开关电源。
• 影响因素：开关时间受到三极管的型号、载流子扩散时间、外部驱动电路等的影响。

4. 放大倍数（h_FE 或 β）

• 定义：放大倍数（也叫直流电流增益）是三极管在工作时，集电极电流与基极电流的比值，通常表示为 β 或 h_FE。
• 作用：在开关应用中，β决定了驱动电流与集电极电流的关系。为了确保三极管能够完全导通，需要保证基极电流足够大，这通常需要β的值较高。
• 影响因素：β值与三极管的型号、工作电流和温度等有关。在开关模式下，通常需要保证三极管的工作在饱和区，因此基极驱动电流要比预计的集电极电流大一些。

5. 基极驱动电流（I_B）

• 定义：基极电流是使三极管从截止区进入饱和区的电流。为了让三极管完全导通，基极电流需要足够大。
• 作用：三极管作为开关时，基极电流要大于一定值（通常为集电极电流的1/10到1/20），以确保三极管完全饱和。
• 影响因素：与三极管的放大倍数（β）、集电极电流、工作电压等有关。

6. 反向耐压（V_CEO）

• 定义：反向耐压是指三极管在截止区时，集电极与发射极之间可以承受的最大电压。
• 作用：当三极管处于截止区时，集电极与发射极之间的电压会增加，反向耐压表示三极管能够承受的最大反向电压。超过这个值可能会导致三极管击穿。
• 影响因素：与三极管的结构和工作电压有关。

7. 反向恢复时间（t_rr）

• 定义：反向恢复时间是三极管从导通状态转为截止状态时，集电极电流从正向逐渐减少到零所需的时间。
• 作用：在高频应用中，反向恢复时间越短，三极管的开关效率越高。较长的反向恢复时间会导致开关损耗增大。
• 影响因素：反向恢复时间与三极管的材料、构造以及温度等因素相关。

8. 开关损耗

• 定义：开关损耗是指三极管在切换状态时，能量转化为热量所导致的功率损失。
• 作用：开关损耗越低，三极管的工作效率越高，尤其在高频开关应用中非常重要。
• 影响因素：与开关频率、开关时的电流大小、电压变化速率（dv/dt）等有关。

三极管开关应用中的设计考虑：

1. 确保饱和区工作：在开关模式下，要确保三极管能够完全饱和，这样才能减少开关损耗。通常需要确保基极电流足够大，以保证集电极电流可以充分导通。
2. 选择合适的三极管型号：需要根据电路的工作频率、功率需求、反向耐压等参数选择合适的三极管型号。对于高频应用，选择具有较短反向恢复时间和较高β值的三极管更为合适。
3. 优化开关速度：通过优化基极驱动电路，使用合适的驱动电流和开关频率，可以减少开关时间，提升电路的工作效率。
4. 温度和电流的影响：在高温或大电流环境下，三极管的参数可能会发生变化（如饱和电压升高，β值降低等），需要适当调整电路设计。

参数看下来不懂什么意思？没问题，通过实际电路告诉你，看下一篇文章。
