一、ROM IP核配置

ROM 要比之前说的RAM简单的多，因为它只有读数据的端口，没有写数据的端口。不过还是可以配置成单端口或者双端口，这里的双端口指的都是读数据的端口。因为比较简单，这里就不做过多介绍，下面是我本次实验的ROM IP核的配置情况：

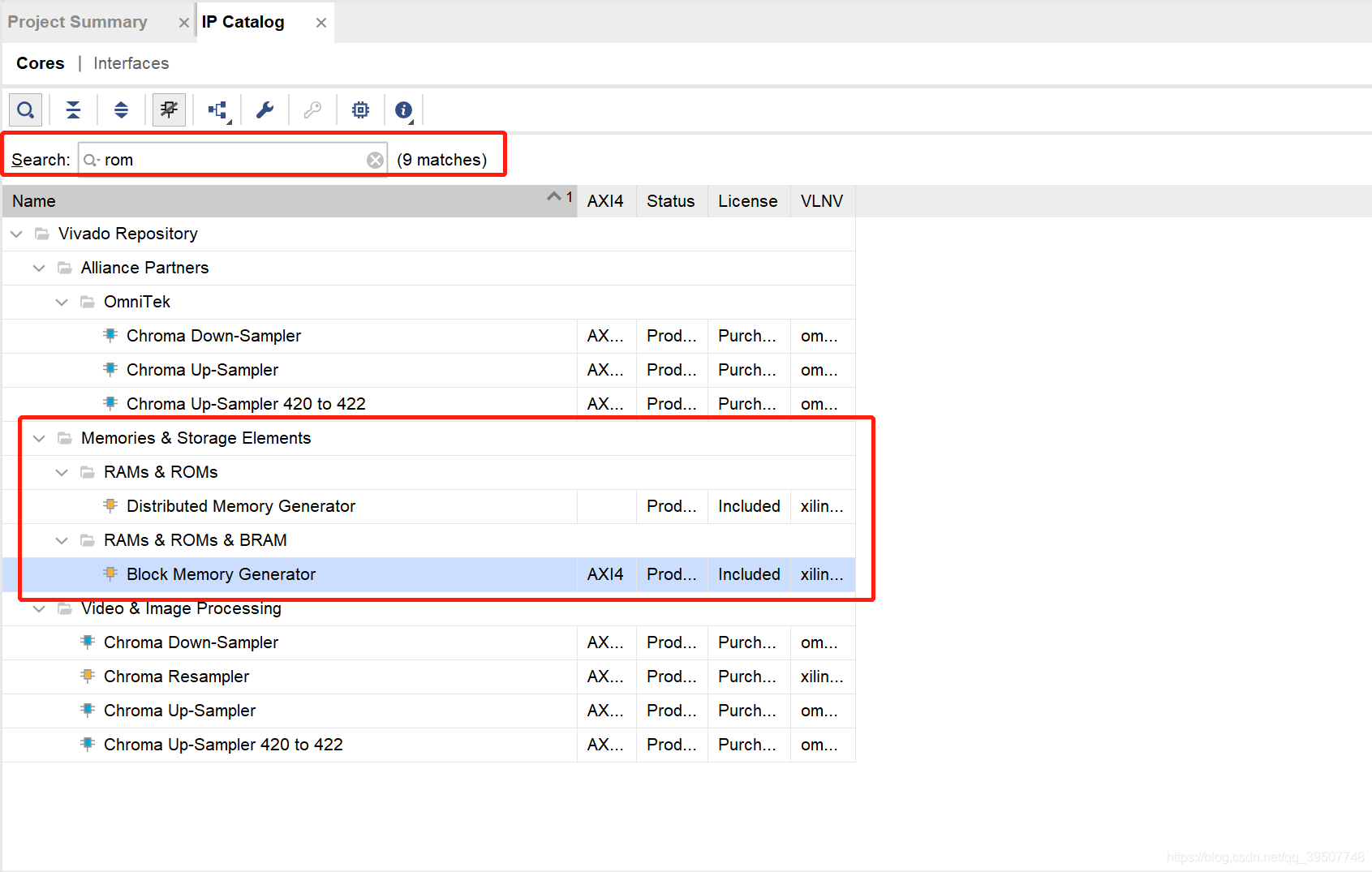

1、查找 ROM IP核

可以看到，其实和之前的RAM是一样的。

在这里插入图片描述

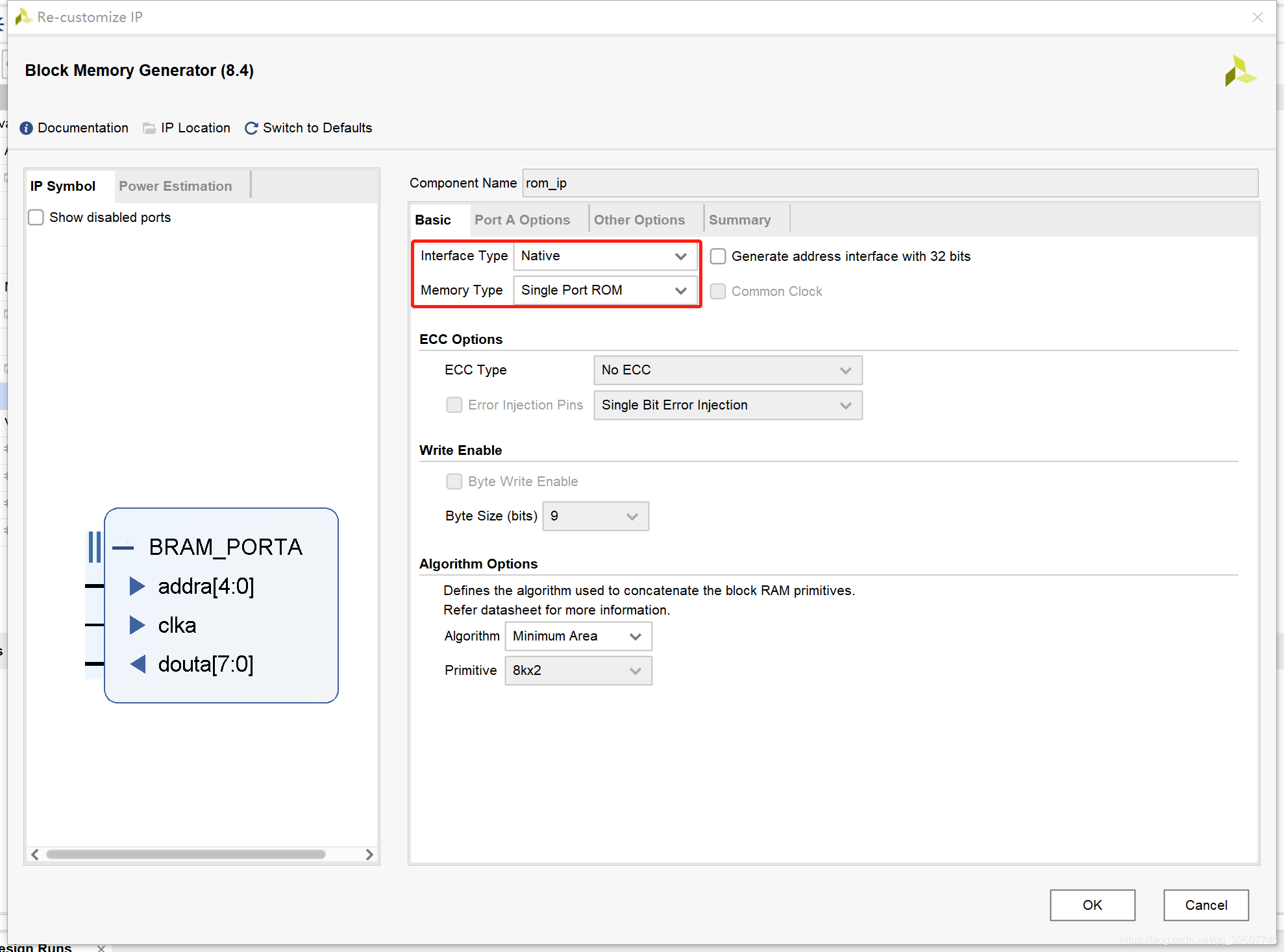

2、选择单口ROM

在这里插入图片描述

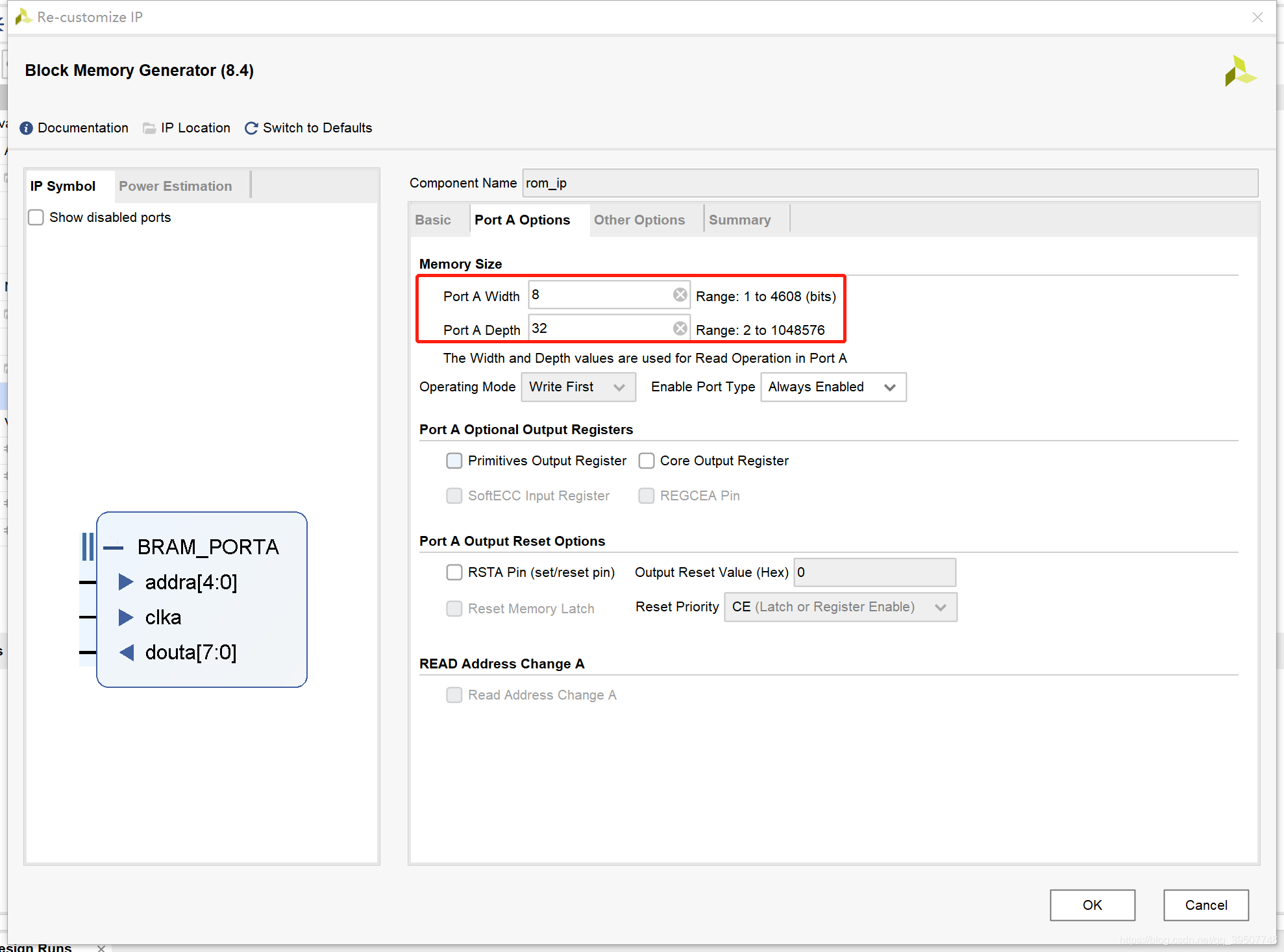

3、设置数据位宽和深度

在这里插入图片描述

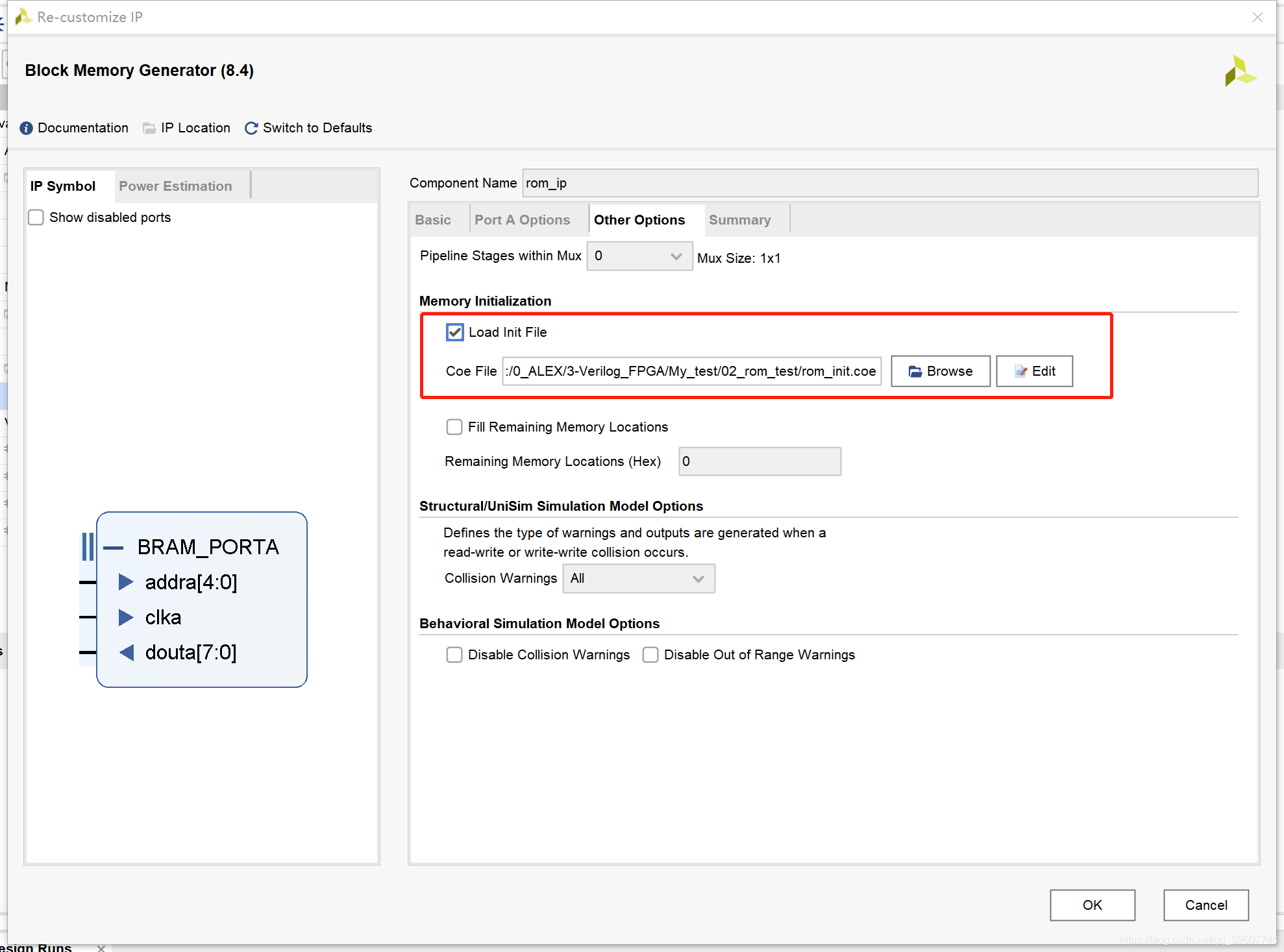

4、初始化ROM

这里使用的是coe文件，文件内容如下：

MEMORY_INITIALIZATION_RADIX=16;        //表示ROM内容的数据格式是16进制
MEMORY_INITIALIZATION_VECTOR=
11,
22,
33,
44,
55,
66,
77,
88,
99,
aa,
bb,
cc,
dd,
ee,
ff,
00,
a1,
a2,
a3,
a4,
a5,
a6,
a7,
a8,
b1,
b2,
b3,
b4,
b5,
b6,
b7,
b8;       //每个数据后面用逗号或者空格或者换行符隔开,最后一个数据后面加分号

在这里插入图片描述

二、实例

在该实例中，我们就简单的依次读取ROM中的数据，其中读数据地址递增。

1、RTL代码

`timescale 1ns / 1ps

module rom_test(
	input sys_clk,	//50MHz时钟
	input rst_n		//复位，低电平有效
    );

wire [7:0] rom_data;	  //ROM读出数据
reg	 [4:0] rom_addr;      //ROM输入地址

//产生ROM地址读取数据
always @ (posedge sys_clk or negedge rst_n)
begin
    if(!rst_n)
        rom_addr <= 10'd0;
    else
        rom_addr <= rom_addr+1'b1;
end
//实例化ROM
rom_ip rom_ip_inst
(
    .clka   (sys_clk    ),      //inoput clka
    .addra  (rom_addr   ),      //input [4:0] addra
    .douta  (rom_data   )       //output [7:0] douta
);
endmodule

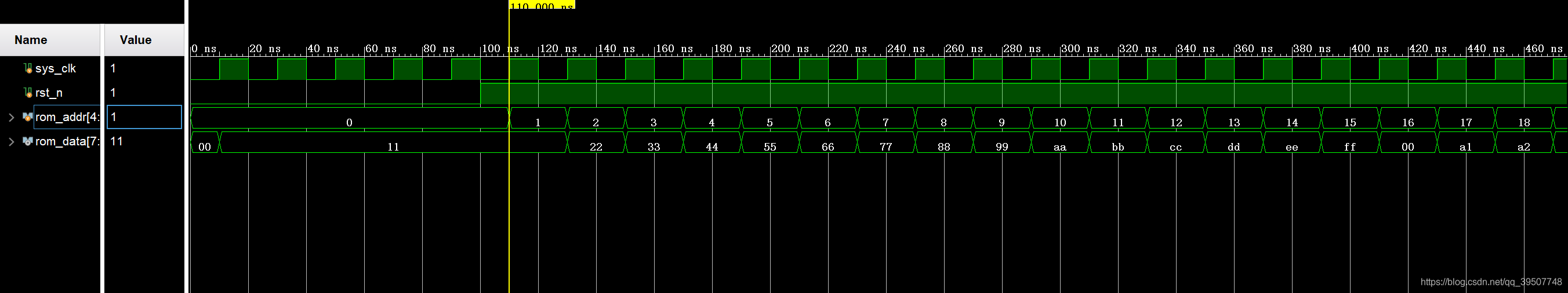

2、仿真程序

`timescale 1ns / 1ps

module vtf_rom_tb;
// Inputs
reg sys_clk;
reg rst_n;


// Instantiate the Unit Under Test (UUT)
rom_test uut (
	.sys_clk	(sys_clk),
	.rst_n		(rst_n)
);

initial
begin
	// Initialize Inputs
	sys_clk = 0;
	rst_n = 0;

	// Wait 100 ns for global reset to finish
	#100;
      rst_n = 1;

 end

always #10 sys_clk = ~ sys_clk;   //20ns一个周期，产生50MHz时钟源

endmodule
