Ventana Veyron V系列处理器架构分析

概述

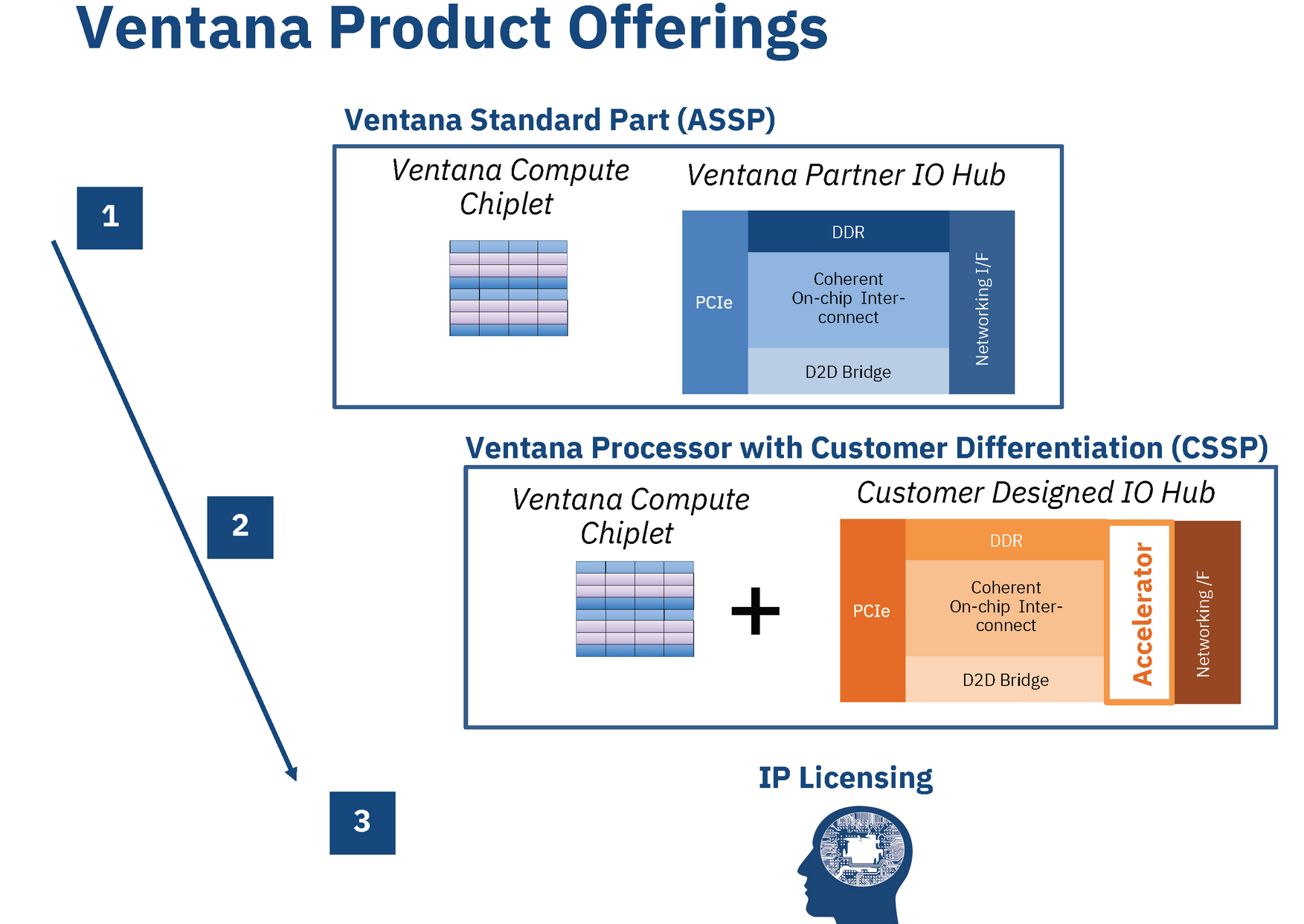

Ventana的产品策略

计算die + IO die（友商产品/用户自定义^^）

Veyron V1

2022年12月发布，Ventana发布了全球首款基于RISC-V架构的服务器CPU——Veyron V1，号称性能可超越AMD EPYC 7763。

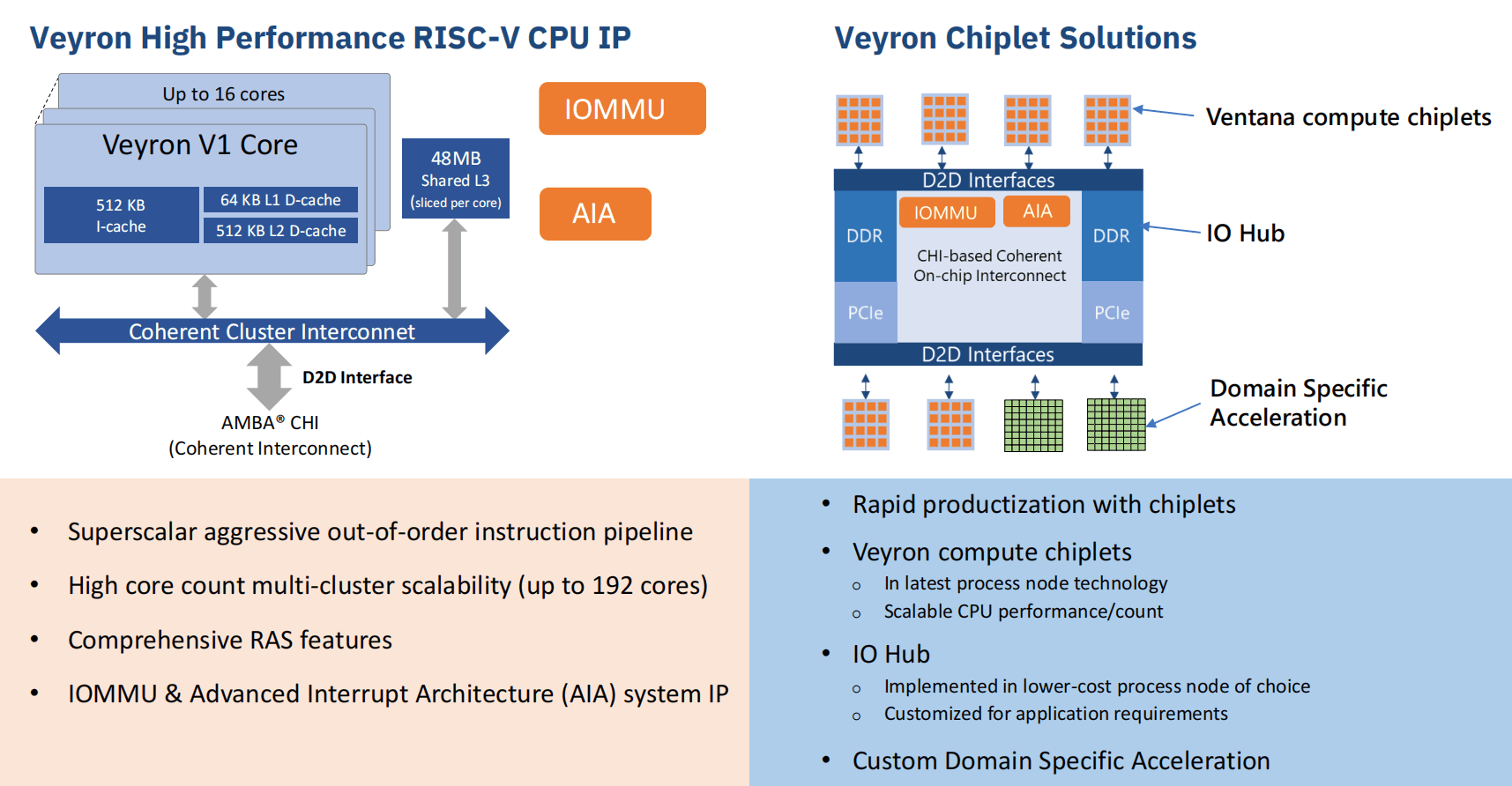

服务器级别的CPU IP + chiplets解决方案

高性能的RISC-V处理器核和chiplet

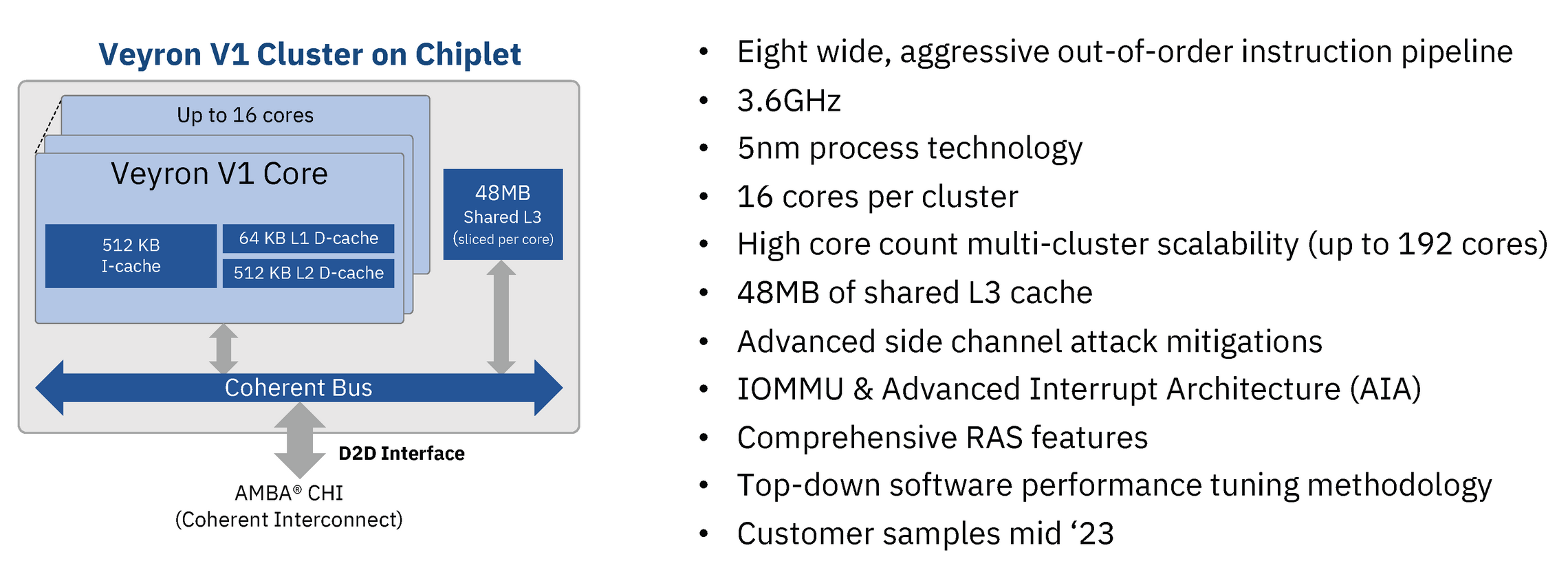

计算die架构

• 16个高性能的RISC-V core
  • 每个周期可以译码、分派、执行八条指令
• 高性能的cache架构
  • 每个core 1MB L2
  • 48MB 每个集群的L3
• 互联接口
  • 协议层：一致性的CHI系统集成
  • 物理层：BoW D2D IP 、每个方向1Tbps、延迟 <2ns（PHY-to-PHY）、能效<0.5pj/bit
  • 先进封装：8-2-8 基板封装，130um microbump
• die面积 62mm² @TSMC N5
• 高级侧信道攻击缓解措施、IOMMU和高级中断架构（AIA）
• 全面的RAS功能、自上而下的软件性能调整方法

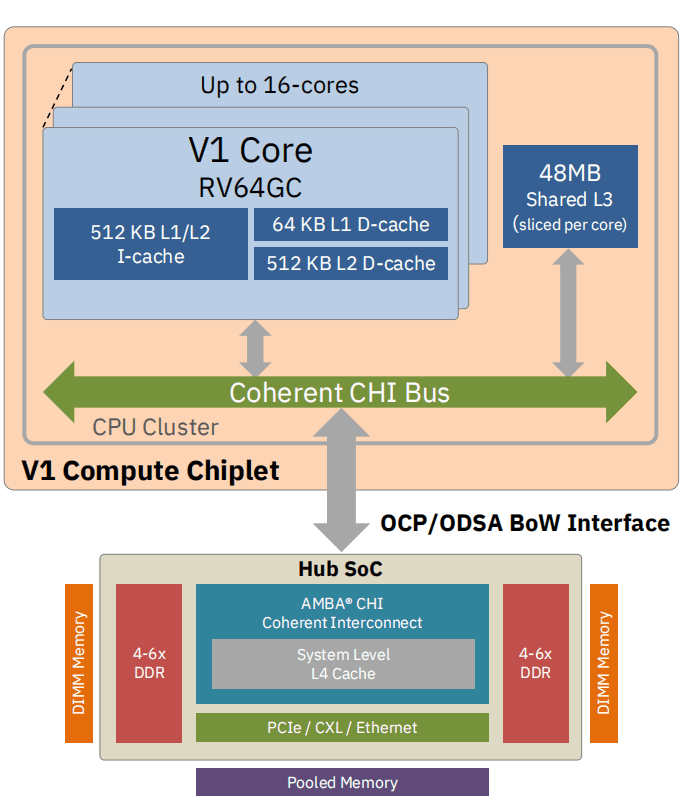

die间互连采用CHI+BoW的协议层物理层的接口

Ventana采用对BoW进行了定制化的设计形成了自己的D2D IP

Veyron V2

2023年11月发布，Ventana的第二代riscv高性能CPU，旨在用于数据中心、边缘计算和其他通用计算领域，号称可匹敌AMD Epyc 9754。

计算die + IO hub的chiplet互联架构

6个计算die叠加IOD可构建192核系统

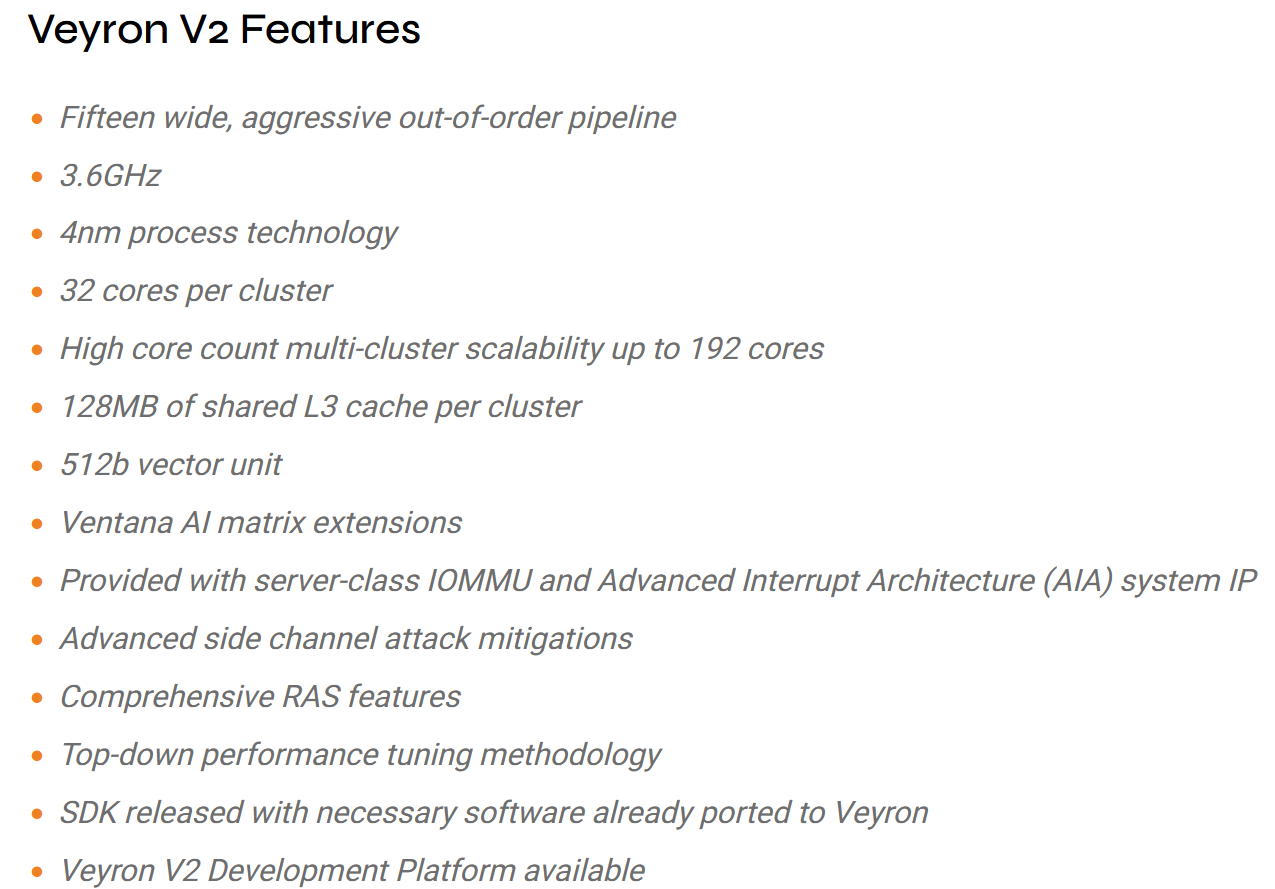

计算die架构

• 32 cores/单die
• 通过一致性的mesh网络互联，core/io/memory间带宽可达5 TB/s
• 相比V1增加了RISC-V向量扩展，对生成式AI或推理工作负载有很大帮助
• 每个时钟周期可以解码和调度多达15条指令
• 由于其IOMMU设计和高级中断体系结构（AIA），Veyron V2核心可以支持类型1和类型2的服务器虚拟化管理程序以及嵌套虚拟化
• TSMC 4nm
• 互联接口
  • 相比上一代，V2采用UCIe，加快拥抱生态（V2在V1后很快推出有此原因⁶）

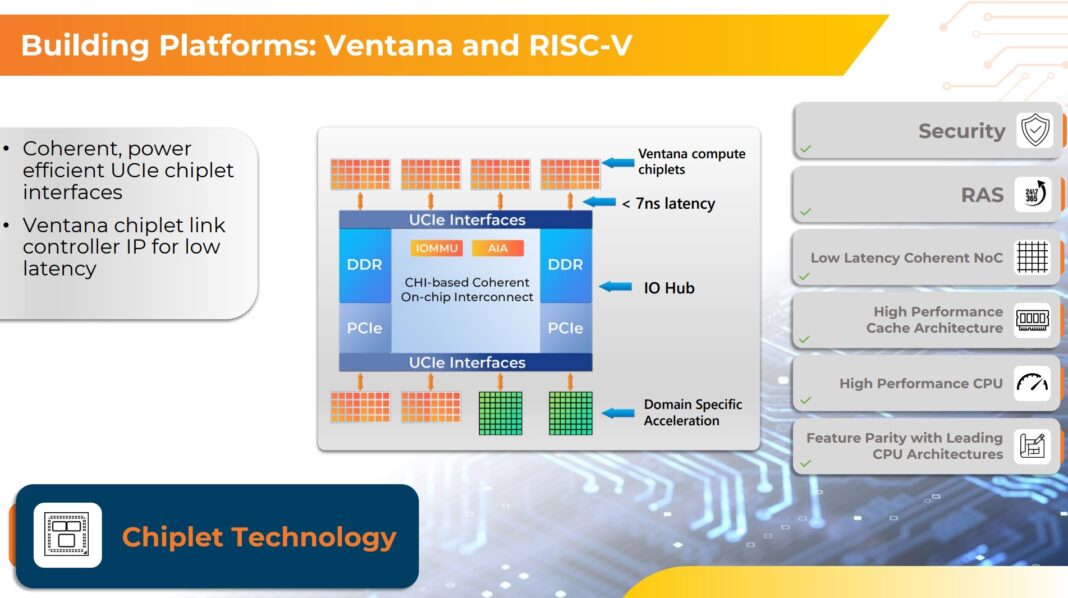

chiplet解决方案
