动力电池基础----二、电池的基本结构和工作原理

1. 基本结构

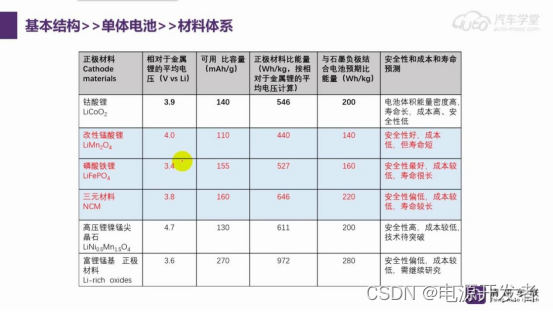

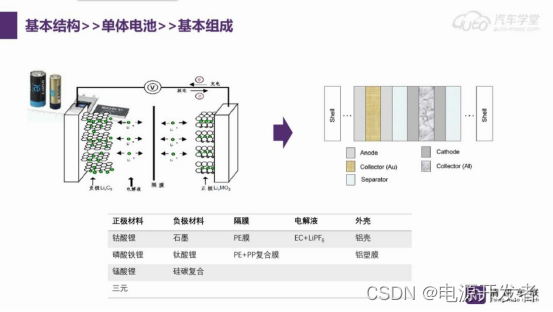

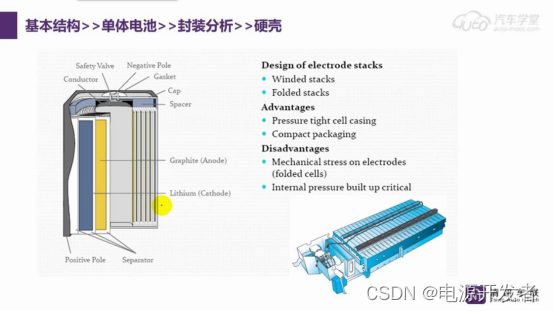

1. 单体电池

正极：集流体

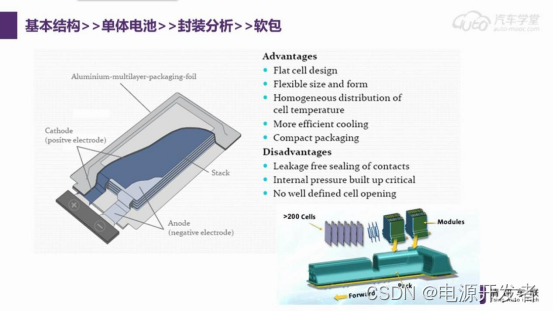

铝塑膜：软包电池

隔膜的作用：隔绝电子

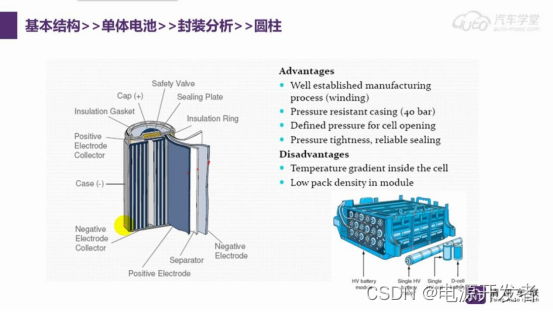

安全阀、两种方式

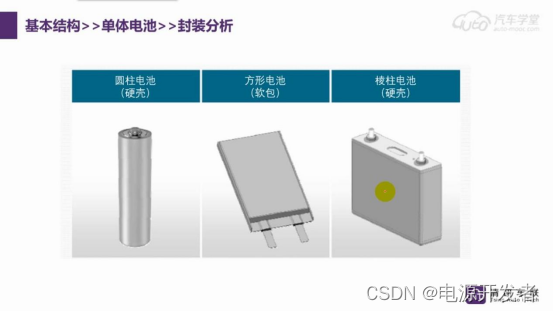

从单体电池来考虑那种电池能量密度最高?

软包>圆柱>方形硬壳

1. 电池系统

Ucell<4.5V  Icell < 100Ah 总能量一致

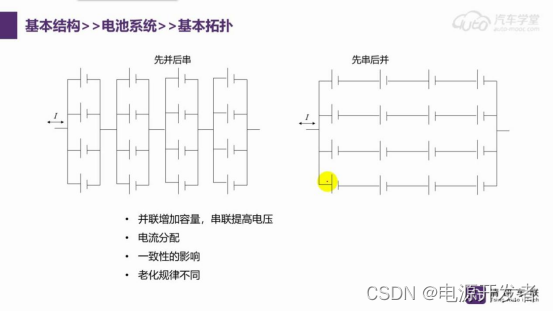

	先并后串	先串后并
电流分配	复杂	简单
一致性影响	一致性在单一Cell好	一致性差
老化规律	好	坏

大部分电池是先并后串

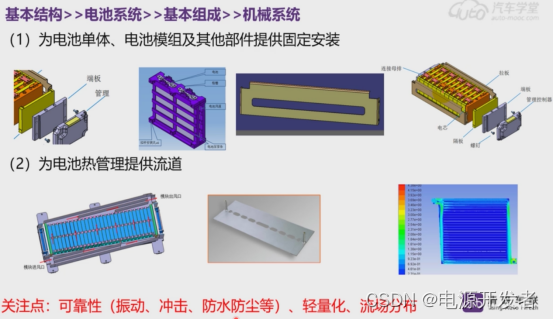

拉板 格栅

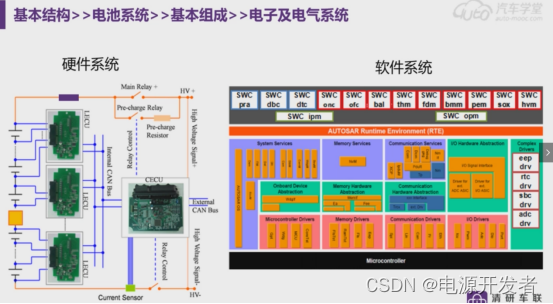

菊花链通信  维护开关

分层架构：应用层 RTE 基础软件 基于MBD

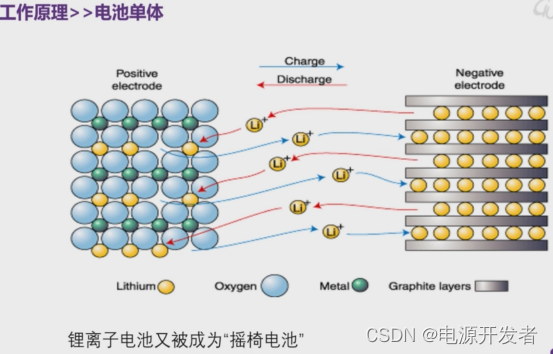

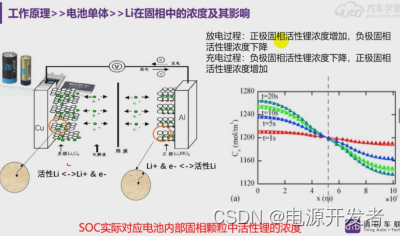

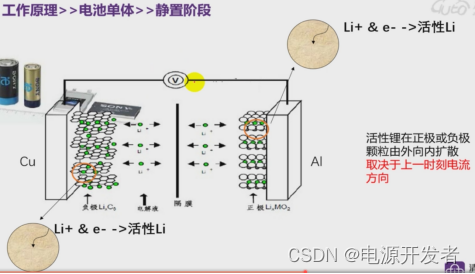

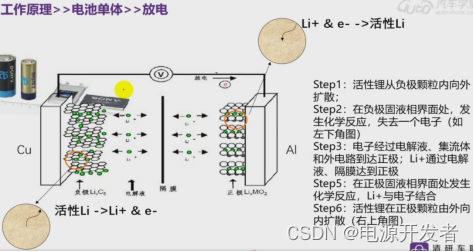

1. 工作原理

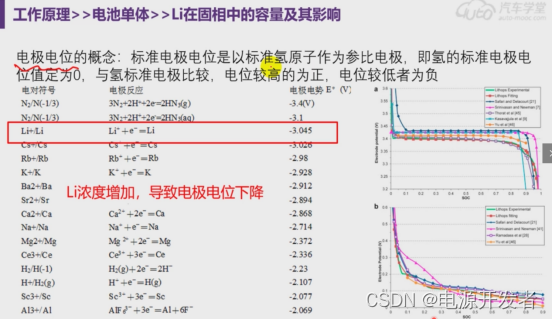

固液相界面

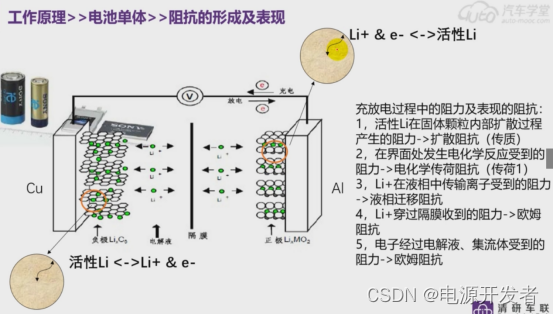

极化阻抗

给电池两端施加正弦电压

，

可以得到电池在不同频率激励下的阻抗实部和虚部，称之为奈奎斯特图

虚部为零时，为电池的欧姆阻抗

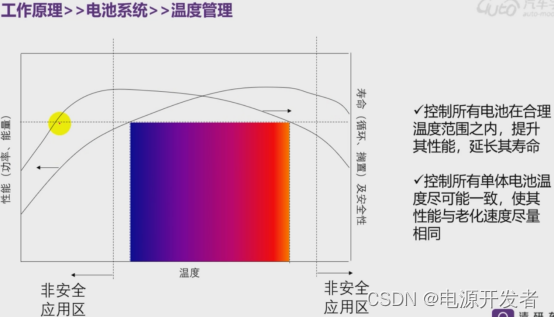

低温充放电困难？效率低？

电解液的电导率变低

固相扩散系数变低

低温充电会在固相表面形成锂枝晶刺穿隔膜导致内短路

给电池两端施加正弦电压

，

可以得到电池在不同频率激励下的阻抗实部和虚部，称之为奈奎斯特图

虚部为零时，为电池的欧姆阻抗

低温充放电困难？效率低？

电解液的电导率变低

固相扩散系数变低

低温充电会在固相表面形成锂枝晶刺穿隔膜导致内短路

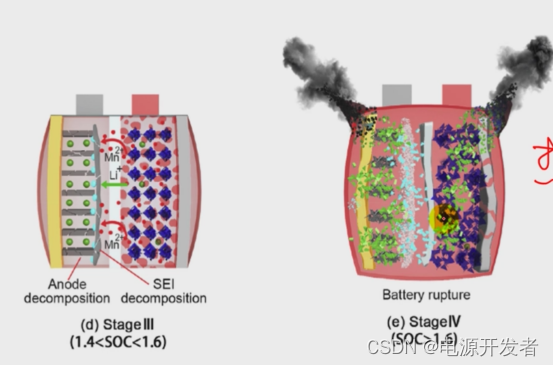

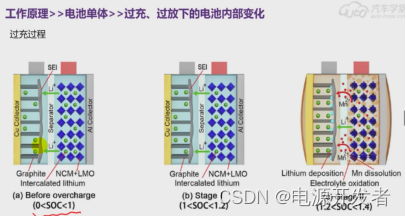

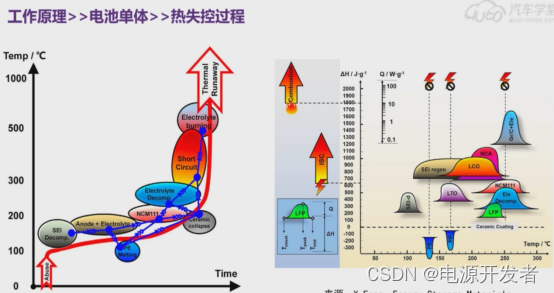

过充或者过放发生什么？

SEI膜   正级M会溶解，电解液会氧化，负级会形成锂沉积，电池逐渐鼓包

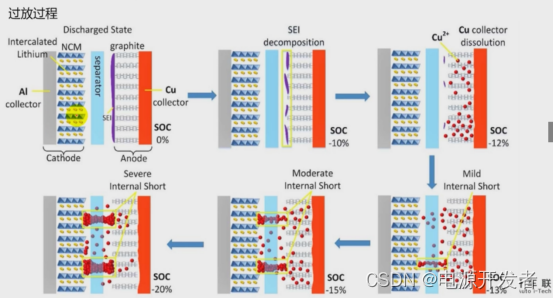

过放：

SEI膜溶解 正级Cu薄会溶解，生成铜离子  内短路 逐渐严重

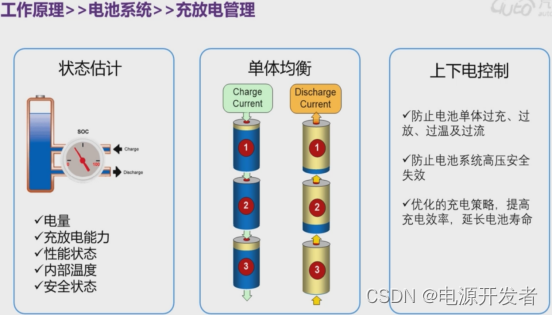

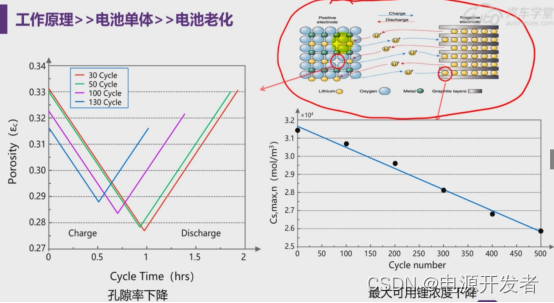

SOC SOP SOH

每个单体SOC相同
