PCB扇孔处理

PCB扇孔是PCB绘制中容易忽略的一个地方,但是作用很大。

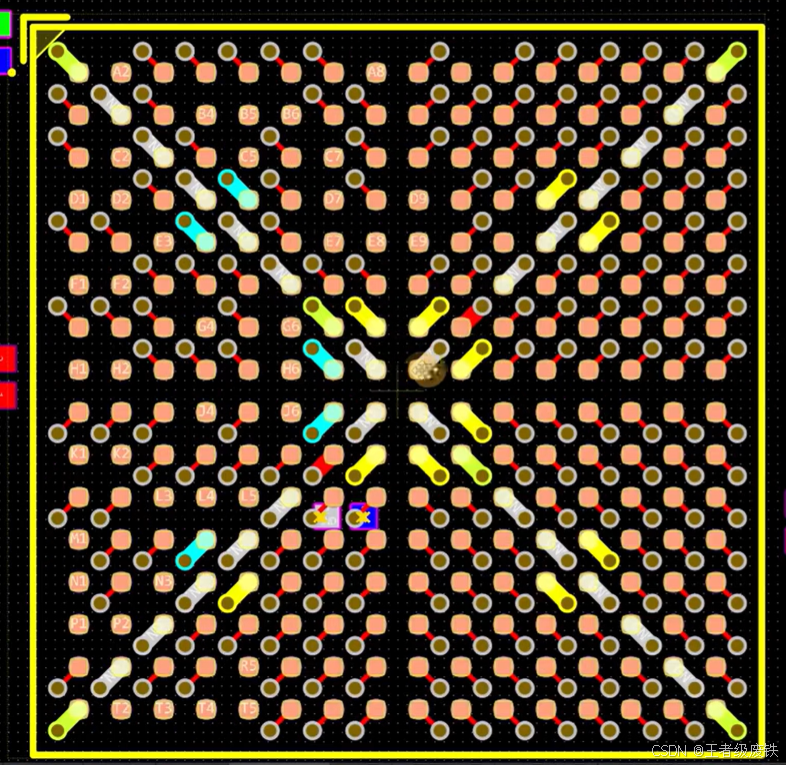

扇孔的目的是为了打孔占位和缩短信号的回流路径,在多层板中尤其重要。在PCB布线之前,可以把各个模块内部或模块之间的短线直接连上,然后长线进行拉出打孔操作,方便进行布线和优化,建议整组线一起扇出。

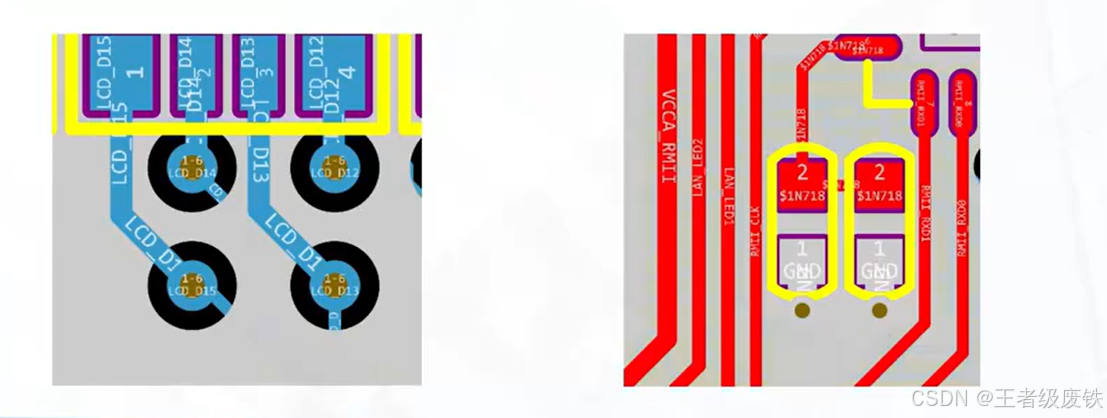

电源和GND也是如此,扇出的过孔建议保持对齐,相邻过孔中间至少能过一根信号线,尽可能保持地平面完整性,减小回流路径。

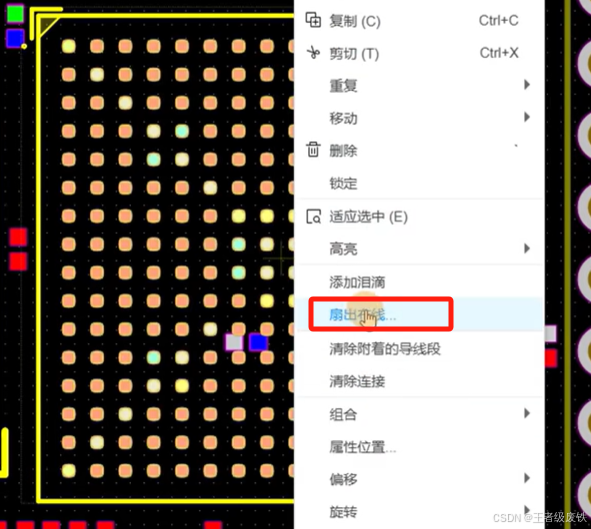

1、选择器件,然后右键选择扇出布线

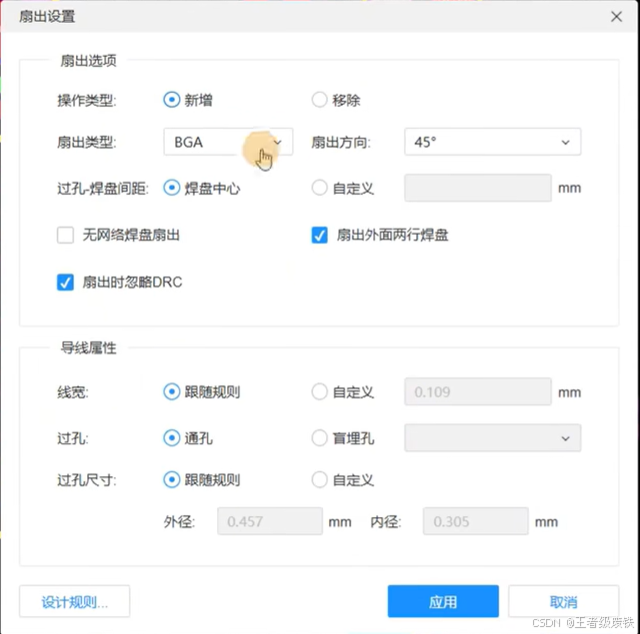

这里扇出类型

2、对于电源类的一定要扇出,方便后面内电层分区铺铜

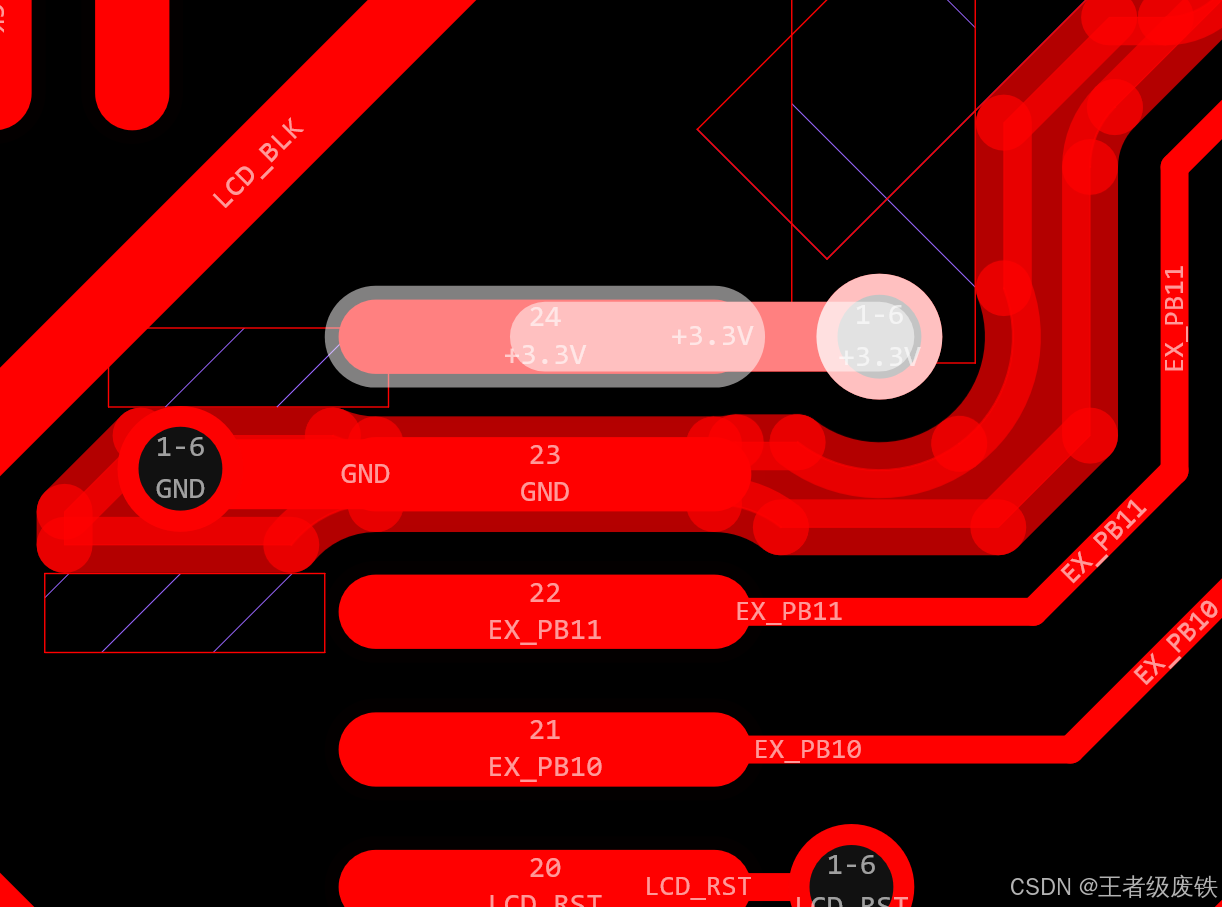

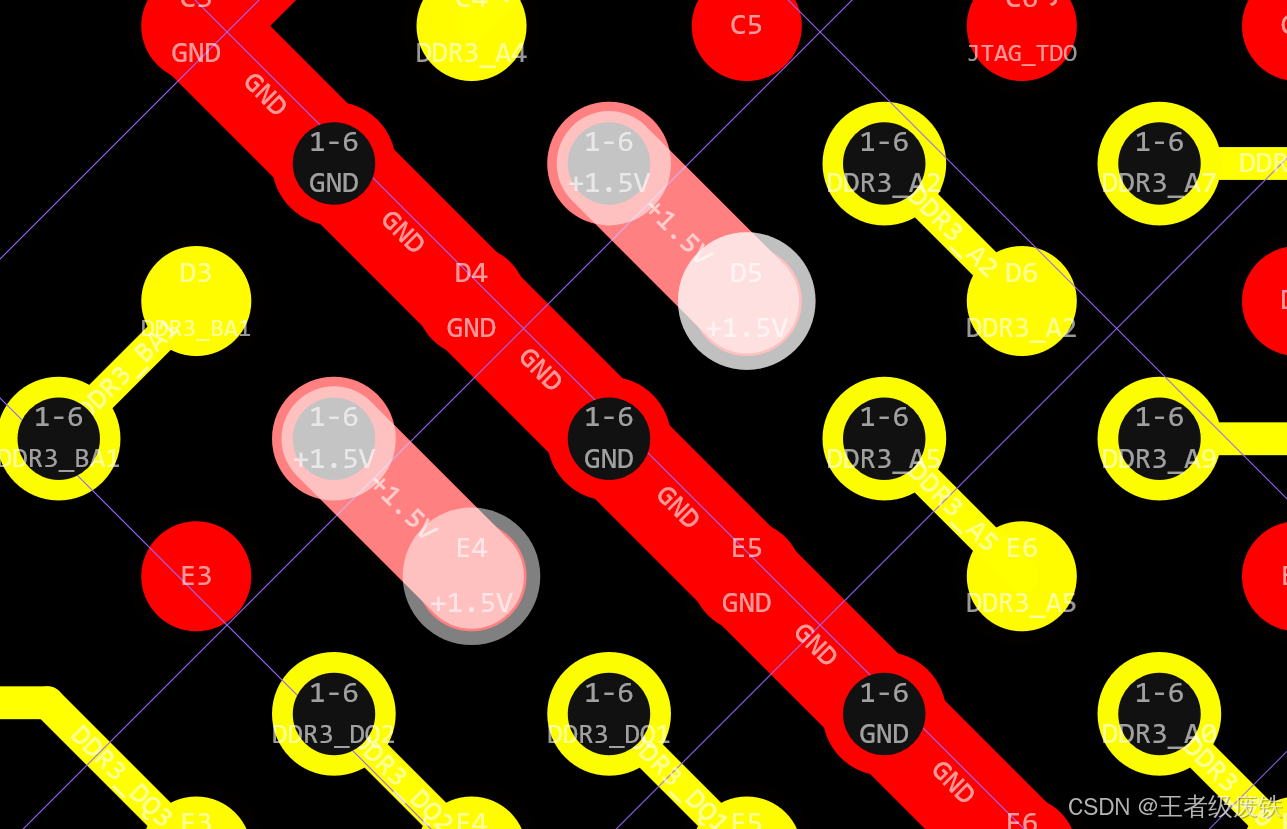

电源都要扇出

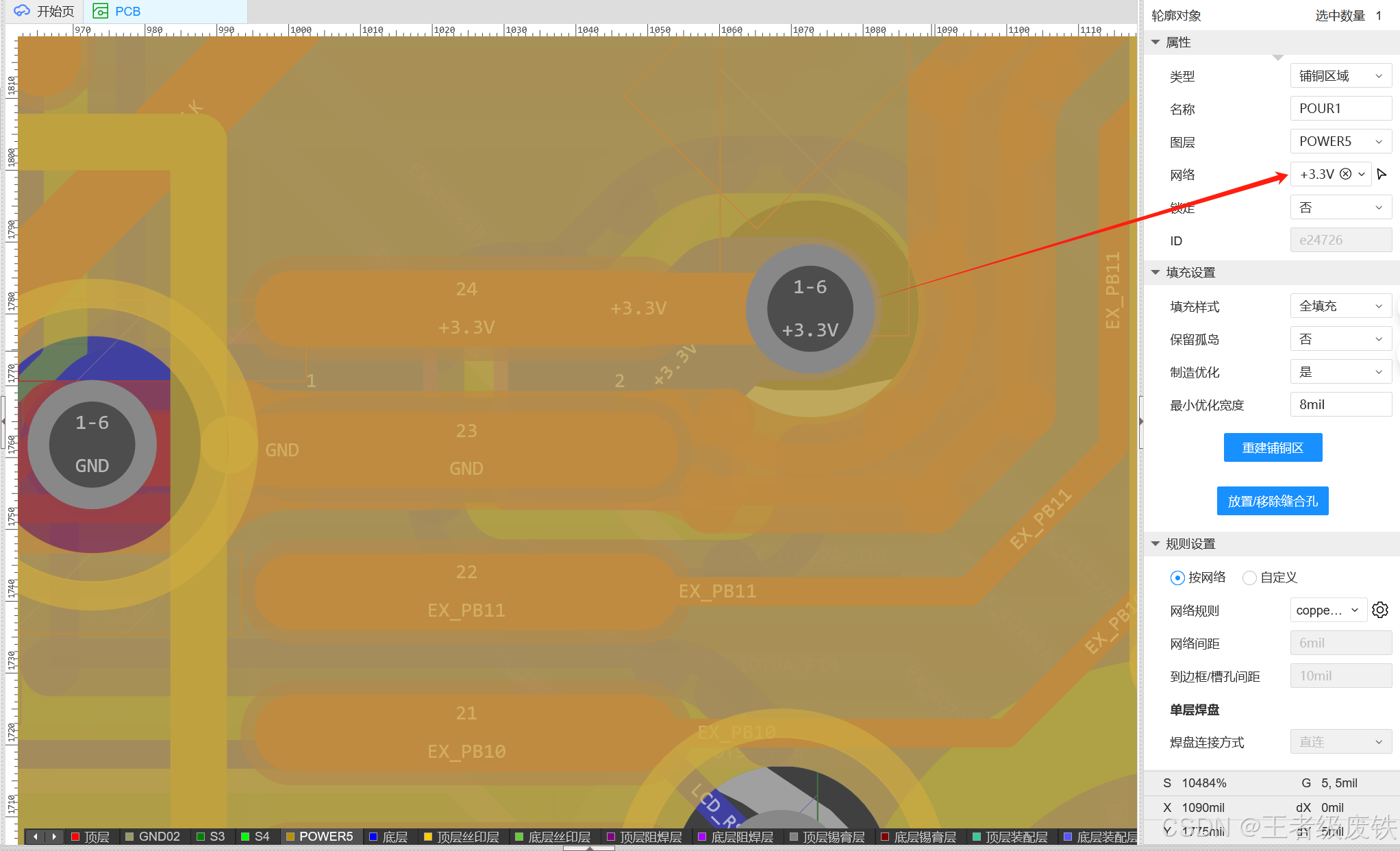

电源扇出以后,可以在内电层去铺铜的,比如分区铺铜

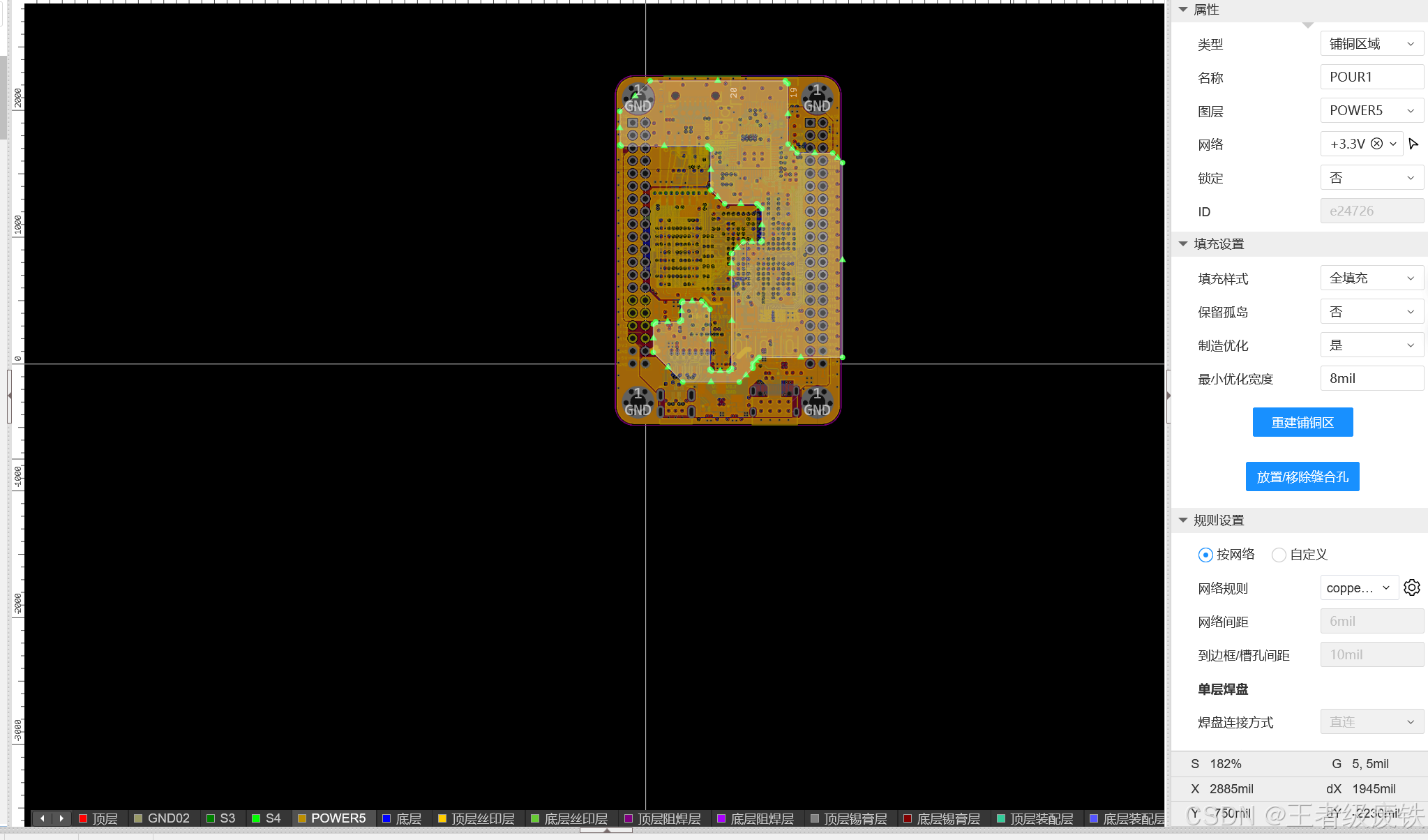

对内电层的电源分区

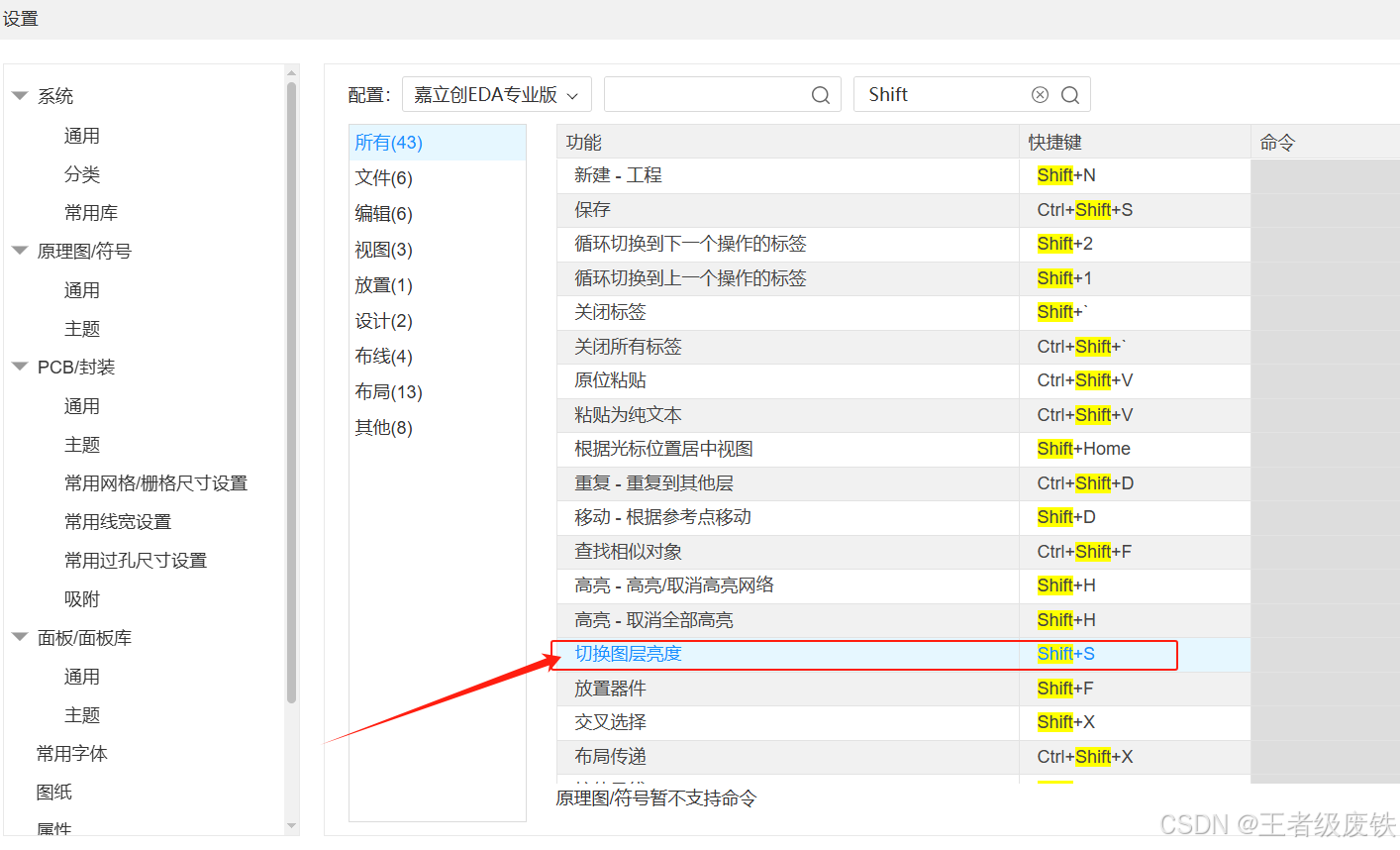

3、对小器件进行布局放置的时候使用Shift + S切换图层亮度会比较好

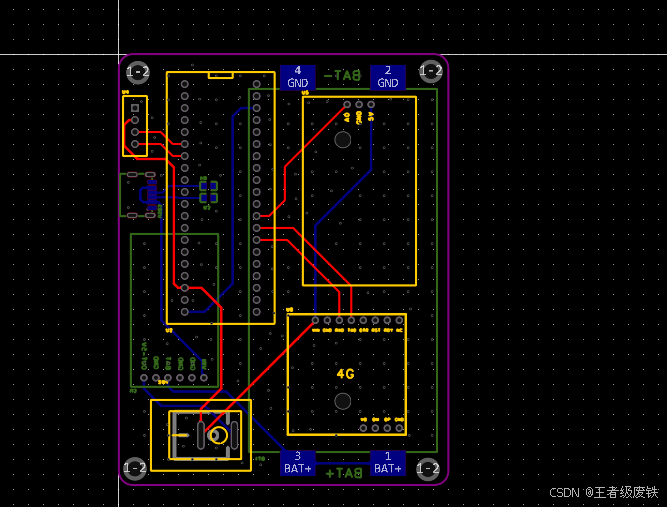

1)先看一下原版

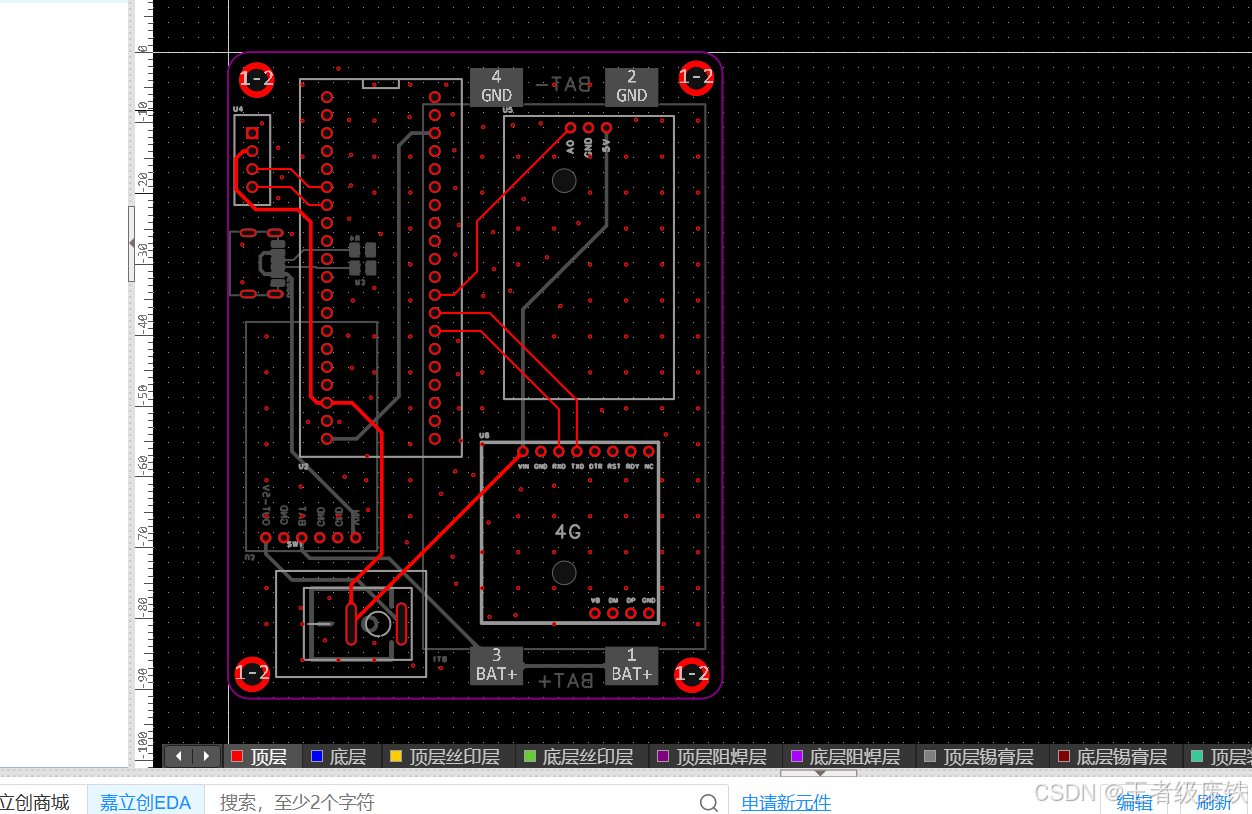

2)切换一次(注意这是在顶层切换亮度),可以看到此时底层比较暗,顶层比较亮

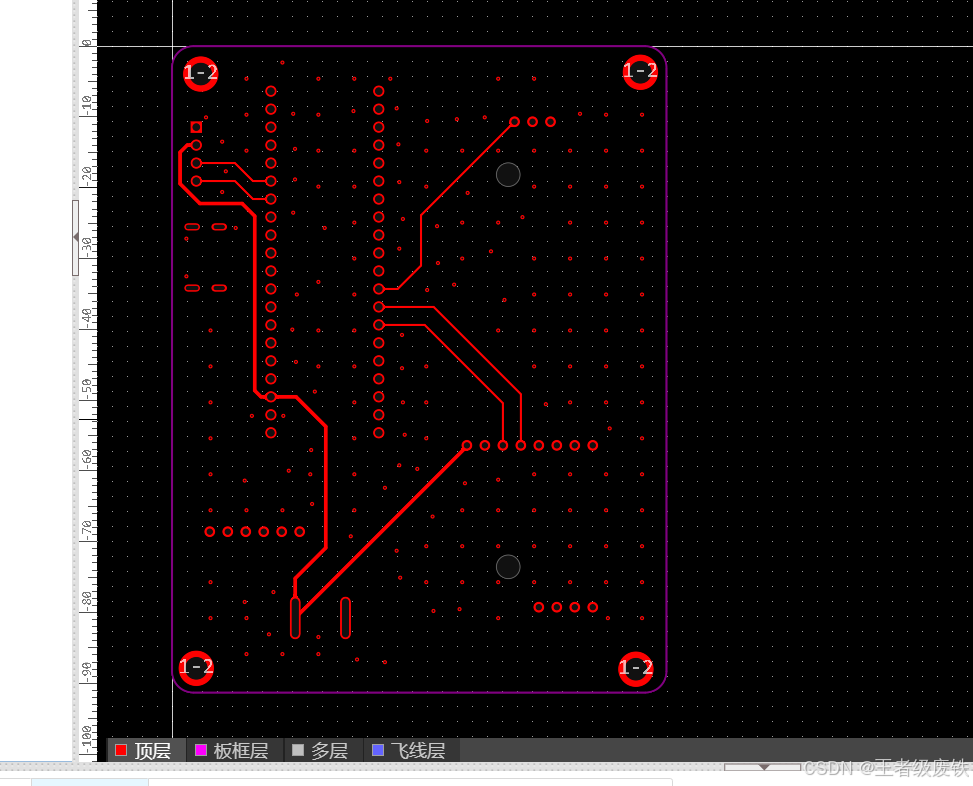

3)再切换一次,只有顶层位置的器件了
