本文介绍了三极管的基础知识，包括NPN和PNP两种类型。NPN三极管在Ib大于1mA时进入饱和状态，Vce约为0.3V，常用于开关功能；PNP三极管则有截止、放大和饱和三种状态，适用于不同电路需求。三极管的主要特性是电流放大，其工作状态直接影响电路性能。
三极管定义： 具有放大功能的半导体器件
三极管种类： NPN三极管，PNP三极管
(1)NPN三极管（如9013）

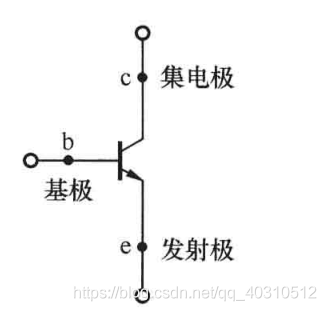

符号：
特性：
①电流Ic大于电流Ib，大约90-100倍
②发射极接地，当Ib电流足够大（Ib>= 1mA），Rce≈0，Vce≈0.3V
③当Ib > 1mA， Vbe = 0.7V,三极管完全打开，Vce ≈ 0.3V ，起开关作用。
当Vbe > 0.7V, 则Ic无穷大，三极管ce完全导通
当Vbe < 0.7V, 三极管ce间相当于连着一个电阻，Ib减小，Vce电压越来越大
(2)PNP三极管（如9012）
符号：
三极管三种状态：
截止：三极管无电流流过
放大：三极管有电流流过Ic = n* Ib ，且Ib增大，Ic也跟着增大
饱和：三极管有电流流过，当Ib增大到某个值，Ic不在增大
