这个博客是用单独的modelsim仿真，而下面的流程是使用quartus自带的modelsim-altera仿真。

---

        版本为：quartus ii 13.1 64-bit

        以fpga实现数码管和流水灯编码为例。数码管为1时，流水灯状态1234567->1234567；数码管为2时，流水灯状态1234567->7654321。事先建立一个空文件（test_nixie_tube）用来存放工程，注意路径不要有中文。

---

目录

一、建立工程

1、准备源码和仿真文件

2、新建工程

3、加载源文件

4、选择器件

5、仿真器配置

6、工程信息

二、配置工程

7、设置顶层文件

8、建立仿真文件

9、配置仿真工具路径

三、编译仿真

10、编译

11、仿真

参考文章

---

一、建立工程

1、准备源码和仿真文件

源文件 + 仿真文件（tb_top）

2、新建工程

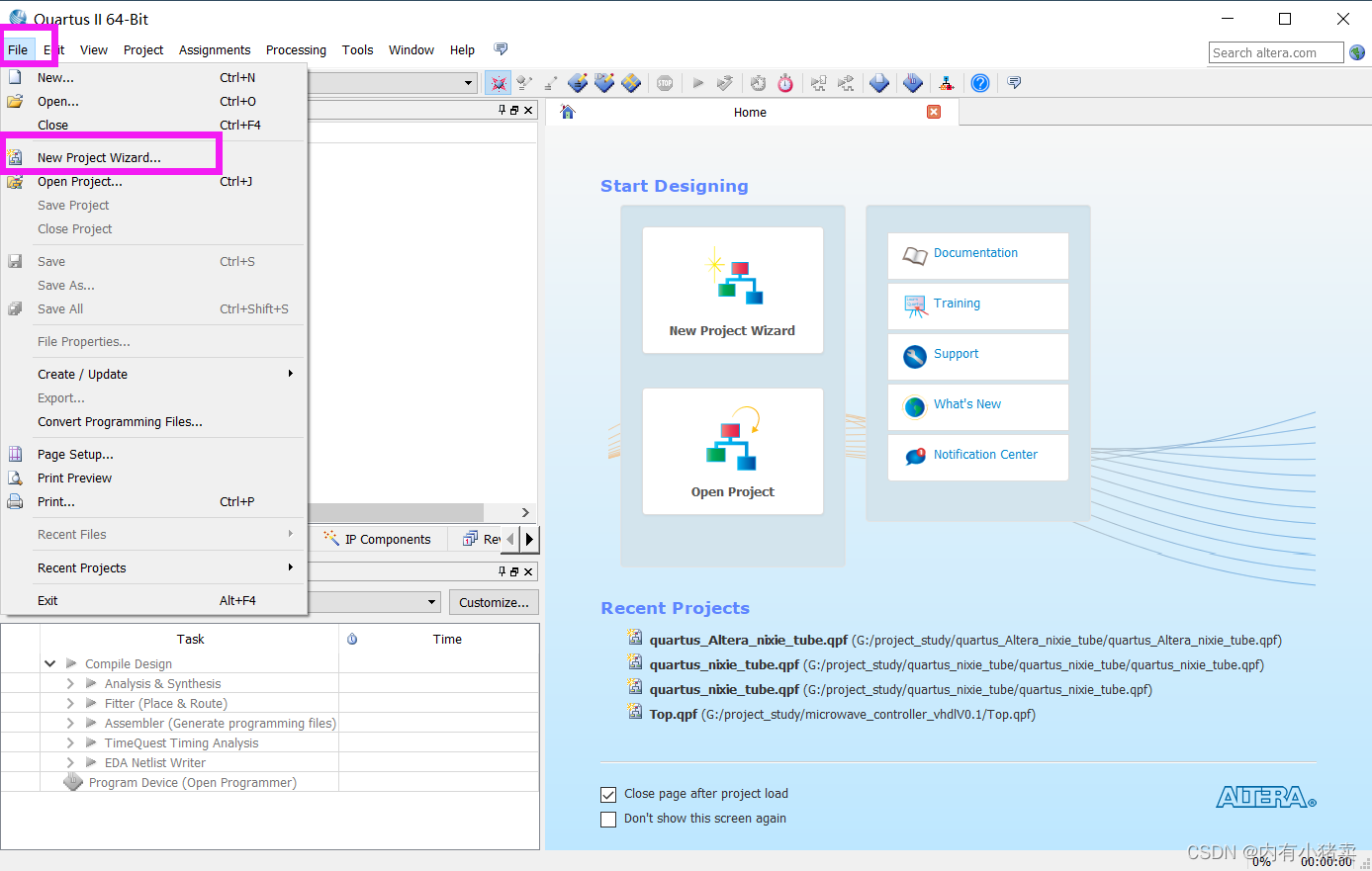

2.1 打开quartus II，点击file ---> New Project Wizard

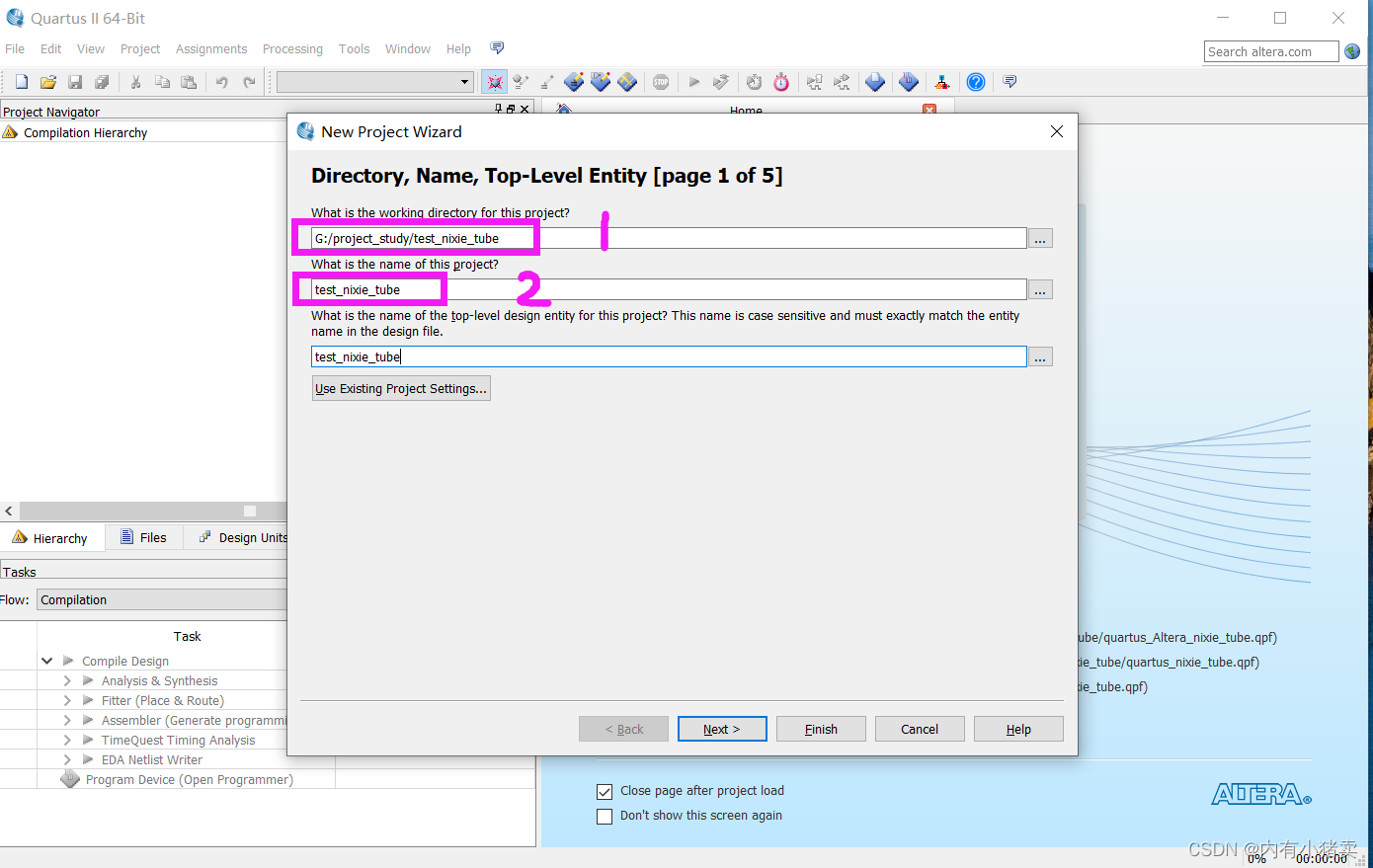

1是我们事先建好的工程文件，2是工程名。为了方便这俩名字可以设置相同。

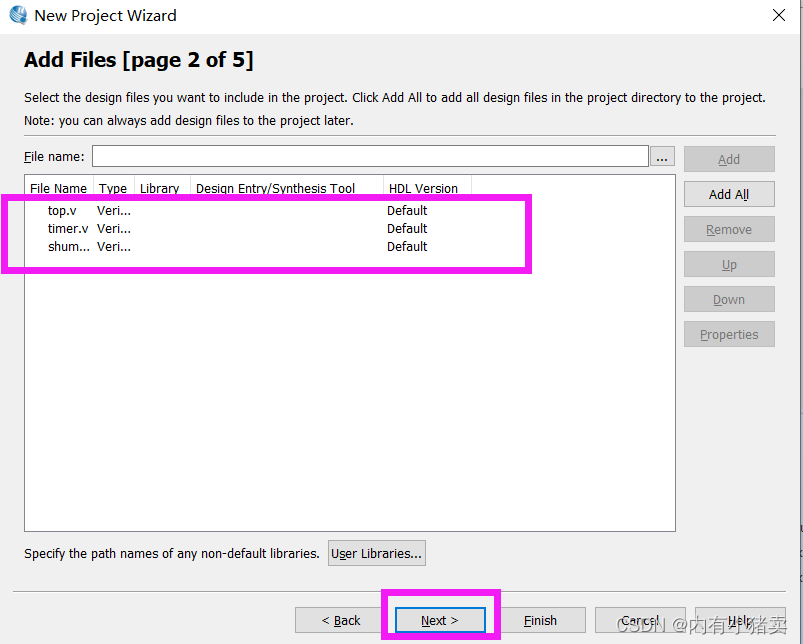

3、加载源文件

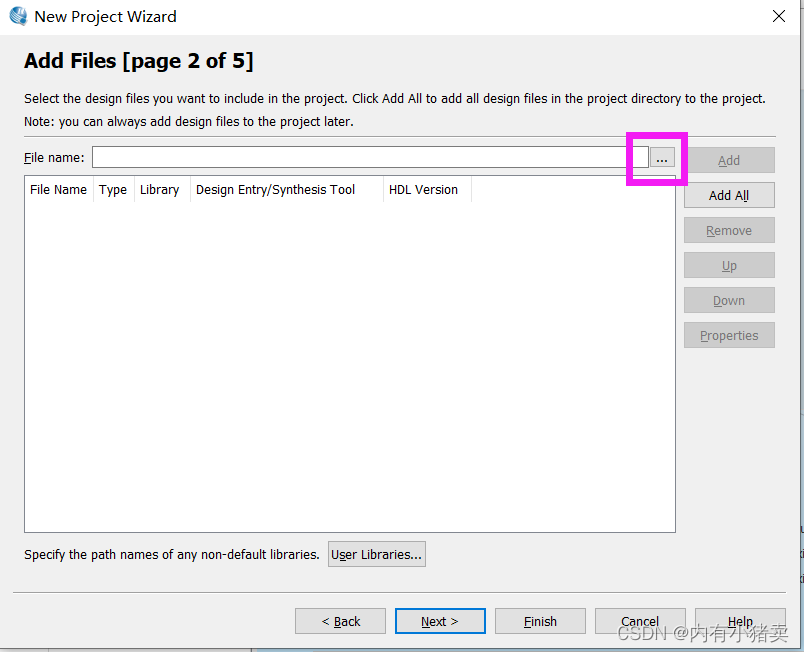

上一步配置好了点 next，然后点“...”选择我们写好的源文件。

 添加了3个源文件后，点击“next”。

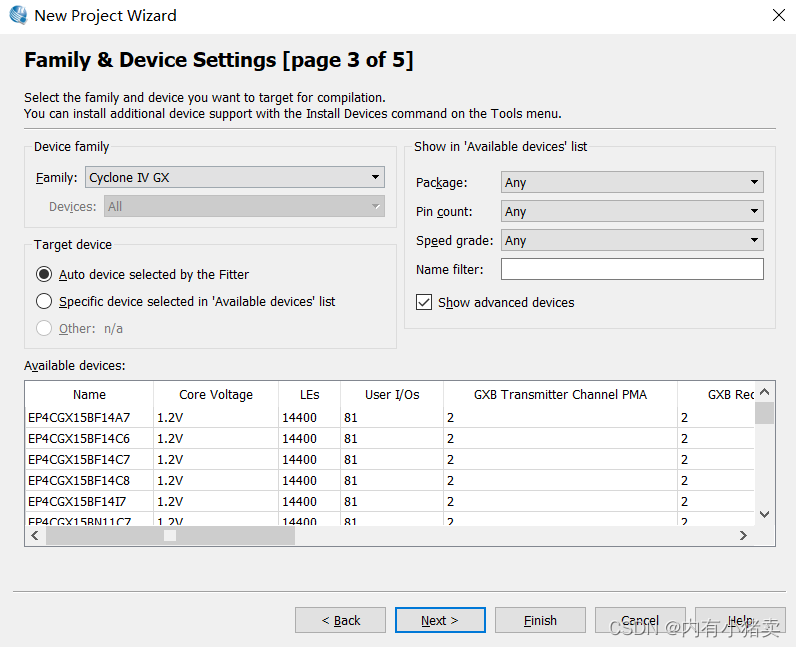

4、选择器件

器件这块按需求选择。

5、仿真器配置

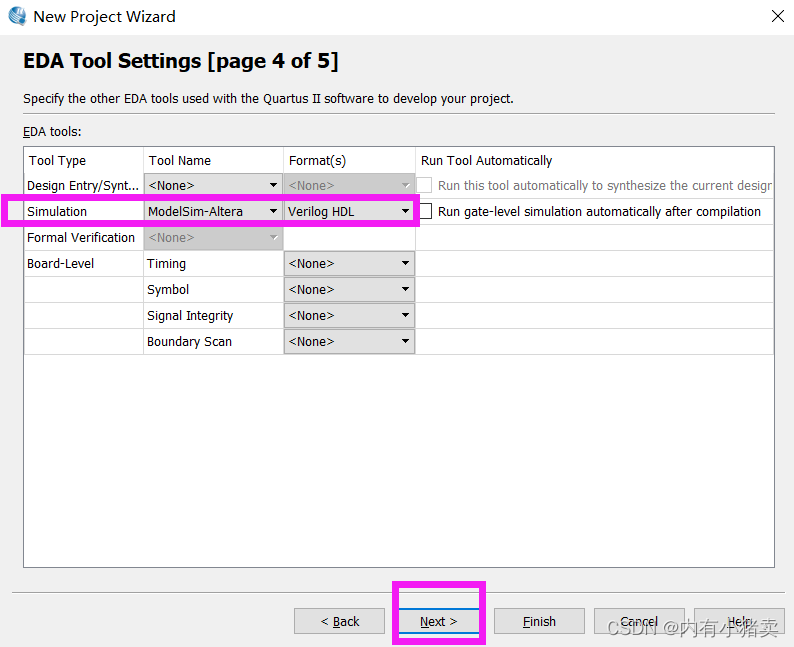

仿真器选择Modelsim-Altera，格式选择Verilog HDL。下面点击"next"

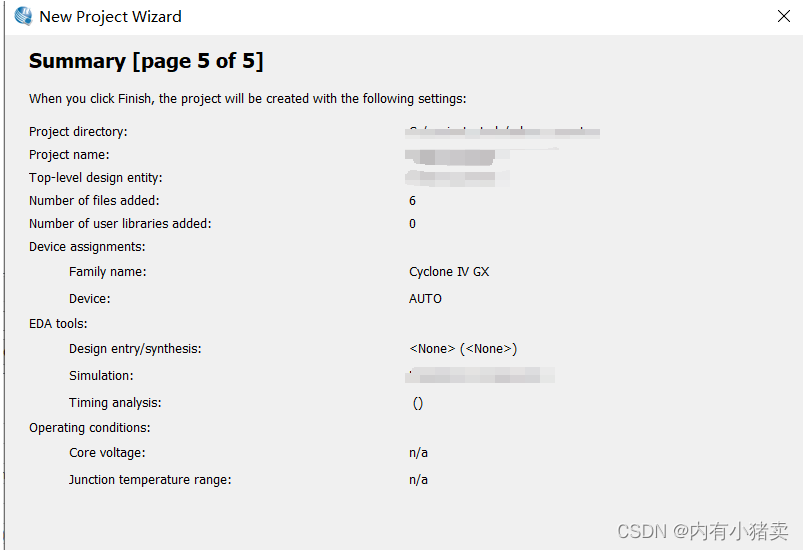

6、工程信息

下一个窗口是工程信息，直接点击“finish”。

 到此工程就建好了。

二、配置工程

7、设置顶层文件

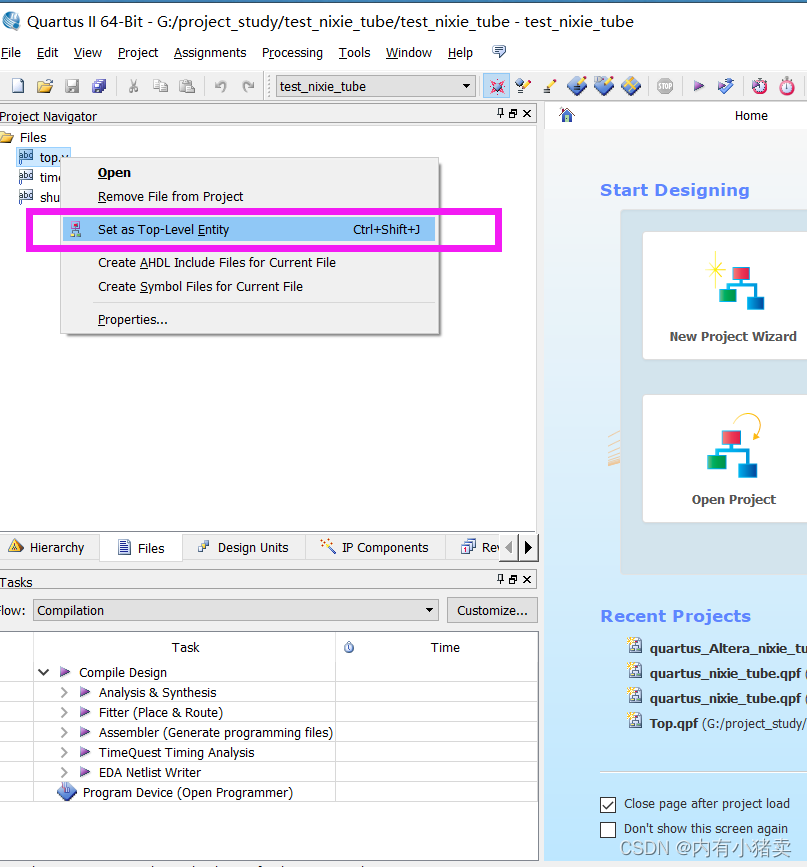

先设置顶层top，告诉编译器哪个是顶层文件，否则会报错如下。

12007 Top-level design entity "your_project" is undefined
Quartus II 64-Bit Analysis & synthesis was unsuccessful. 1 error，0 warnings
293001 Quartus II Full compilation was unsuccessful. 3 errors，0 warnings

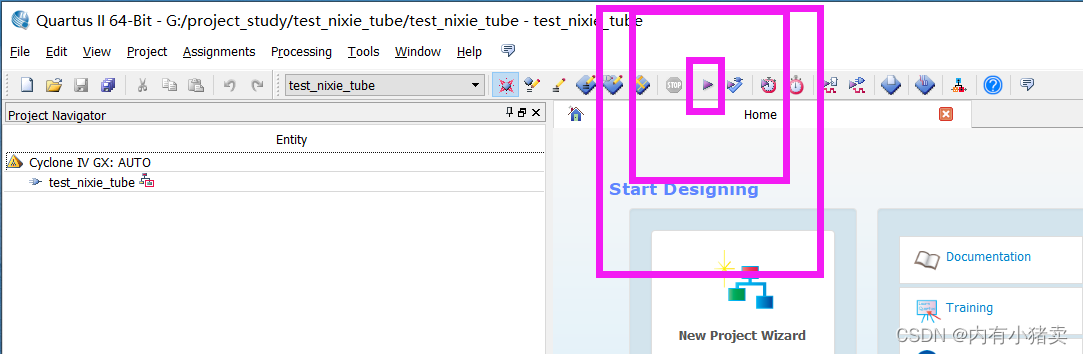

然后点这个三角，编译文件。

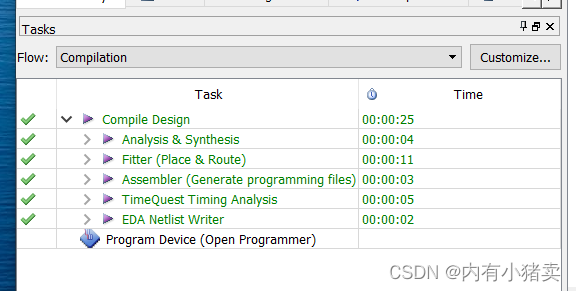

编译成功

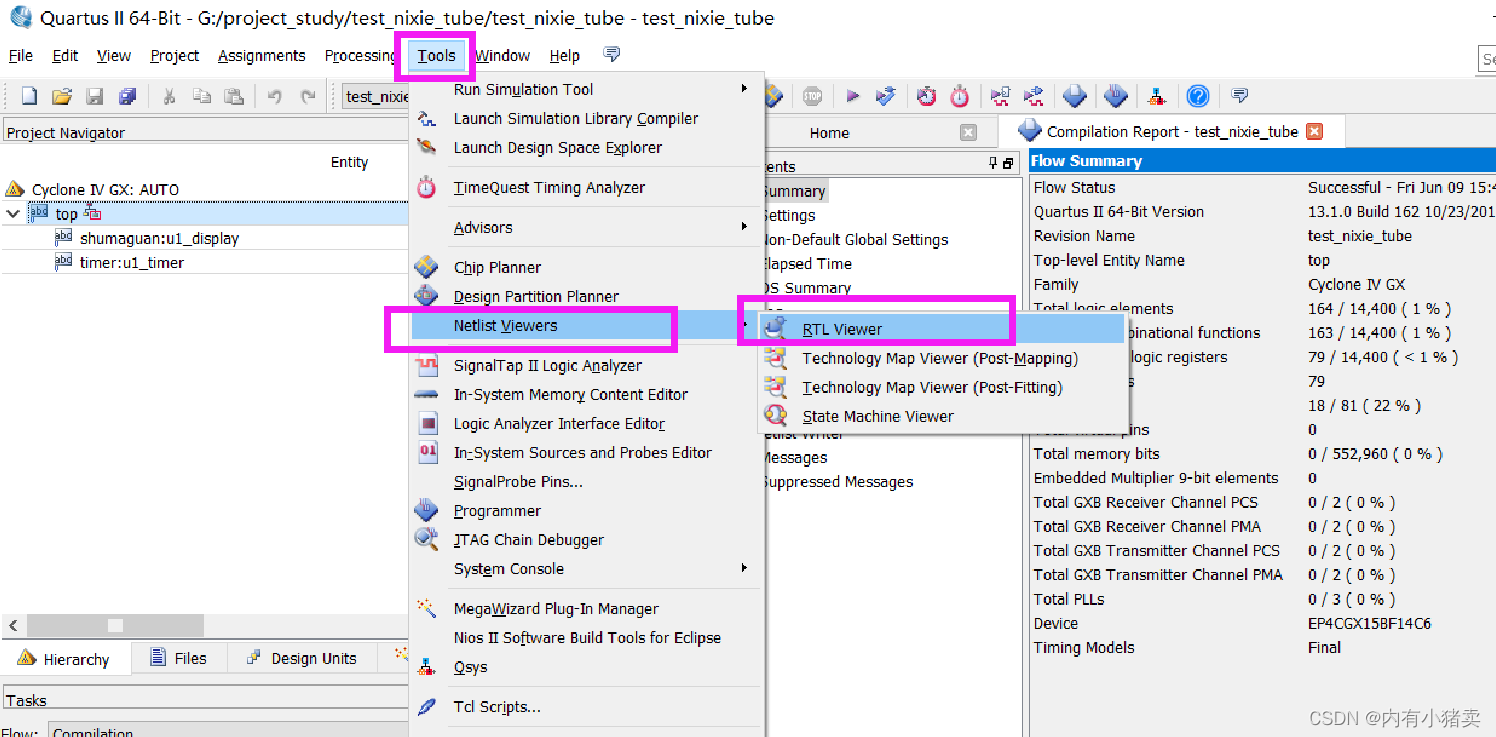

查看rtl图（选做）

就可以看到了。

8、建立仿真文件

        我们已经有一个仿真文件了，可以直接选仿真文件加载。因为我准备的基于vivado平台的，稍微有点不一样。比如quartus的仿真文件是.vt，而vivado的仿真文件是.v，这俩都是基于vivado平台的。

        为了保险起见，我们还是新建一个仿真文件，然后把之前的仿真内容复制过去。

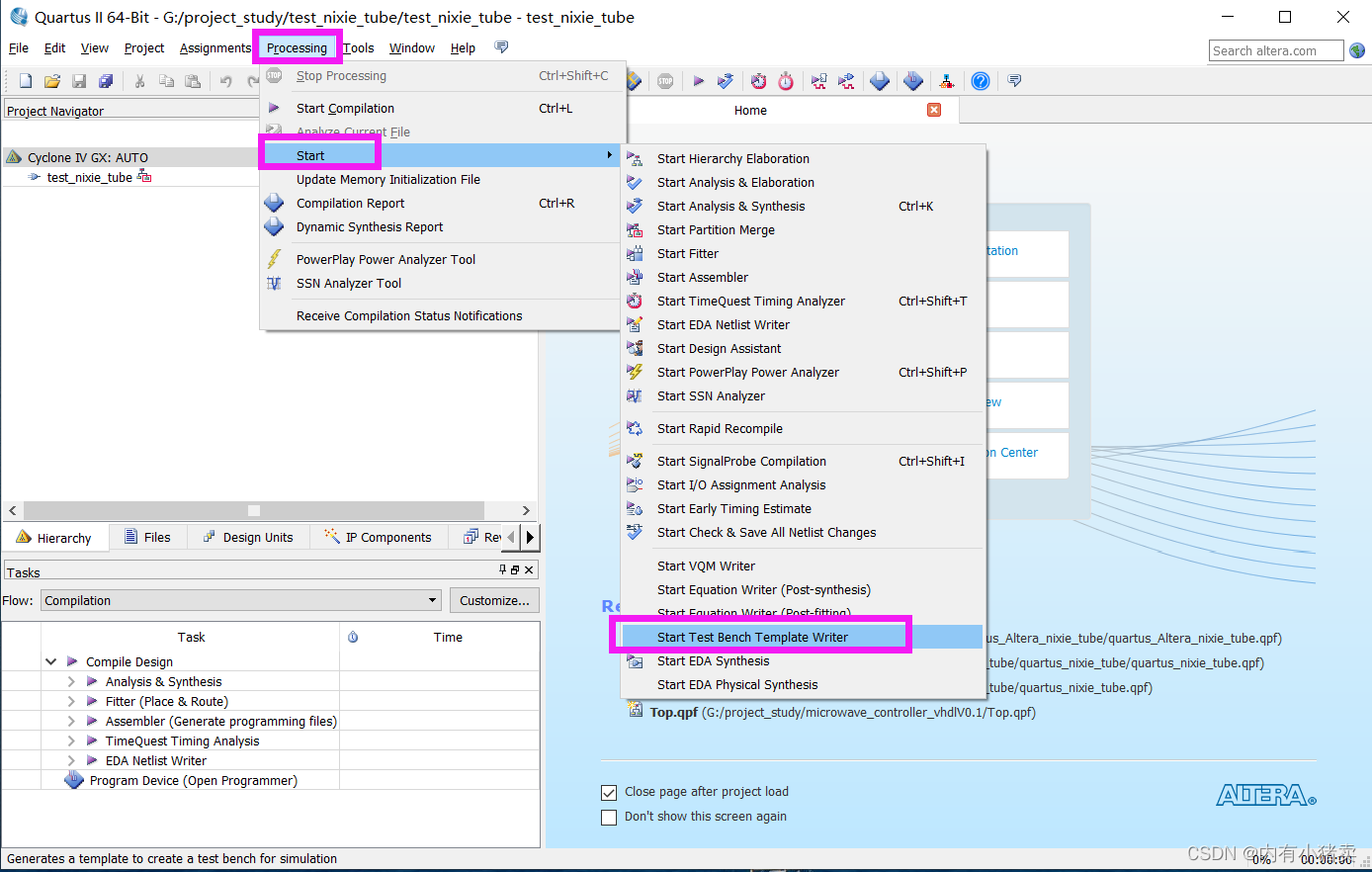

        点击processing -----> start ------>start Test Bench Template Writer 新建一个仿真文件，我们去这个工程路径的simulation---->modelsim文件夹下找到.vt文件，然后编辑它。

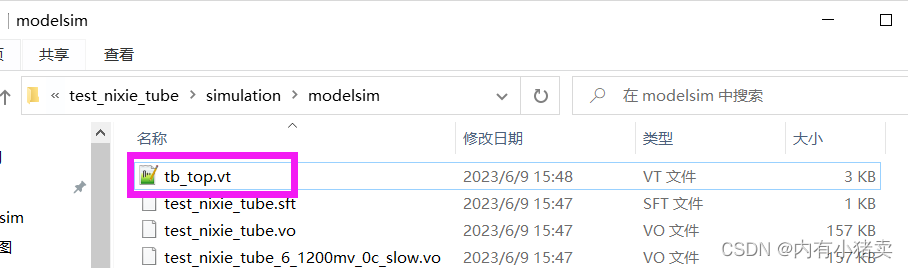

        此时仿真文件已经建好，在工程路径\simulation\modelsim下找到.vt文件。
        为了不和源码的顶层文件重名，将vt文件名改成tb_top；并将之前准备好的仿真文件内容复制过来。

        为了方便，仿真文件的module名也改成tb_top，然后保存。

9、配置仿真工具路径

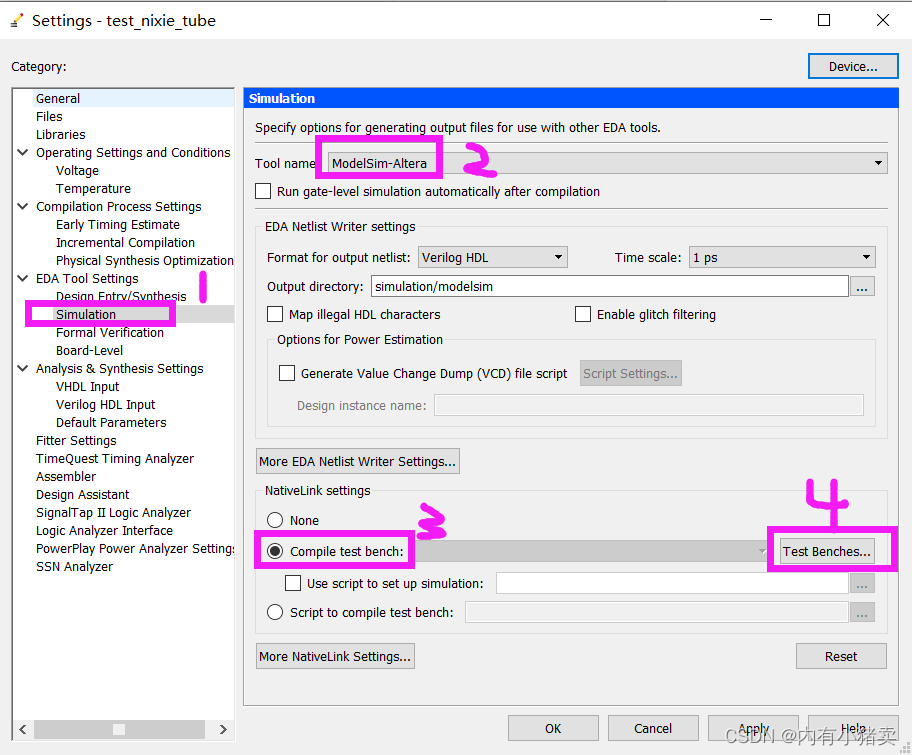

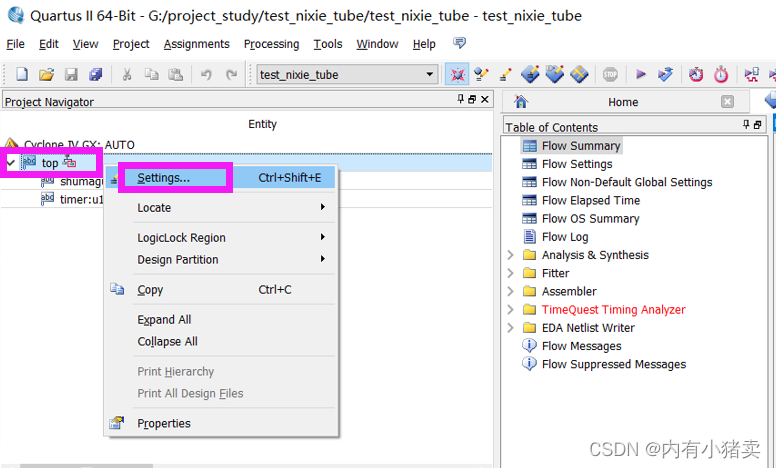

打开配置菜单，找到 project Navigator ----> top 右键点击setting

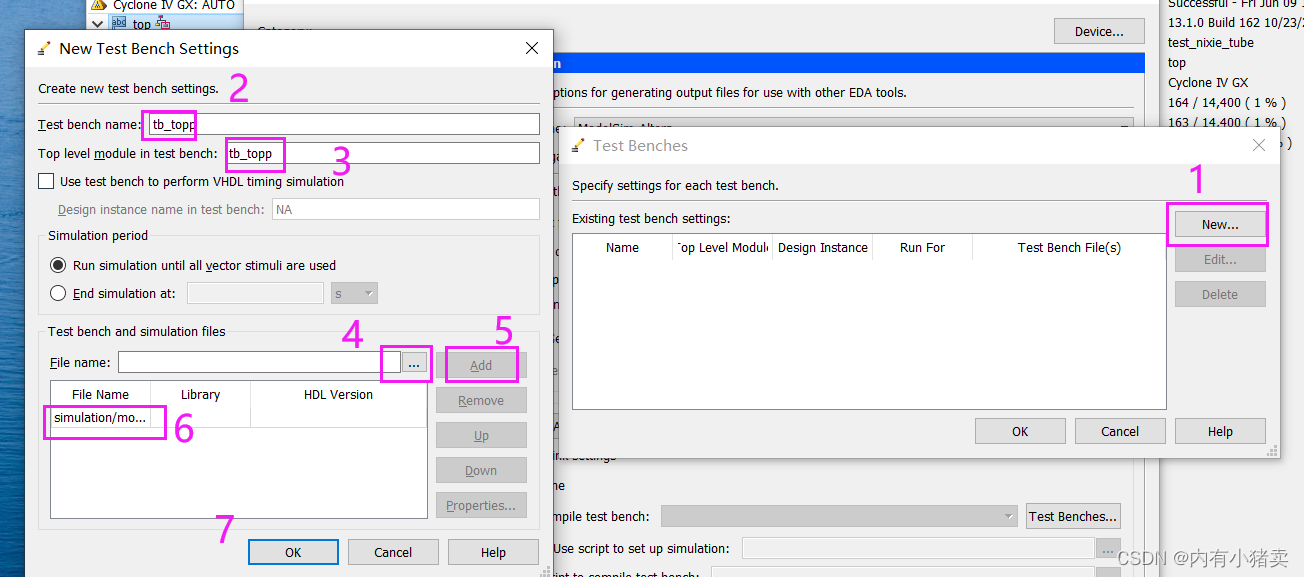

 然后进入配置tb文件

数字1：新建仿真信息

数字2：tb文件名

数字3：tb文件中module名，所以这俩设置一样就很方便。

数字4：选择仿真文件

数字5：点击add 添加文件

数字6：表示加载了tb文件，然后点击ok

后面一路点击ok，大概3个ok。

三、编译仿真

10、编译

加载仿真文件后，再编译一次。

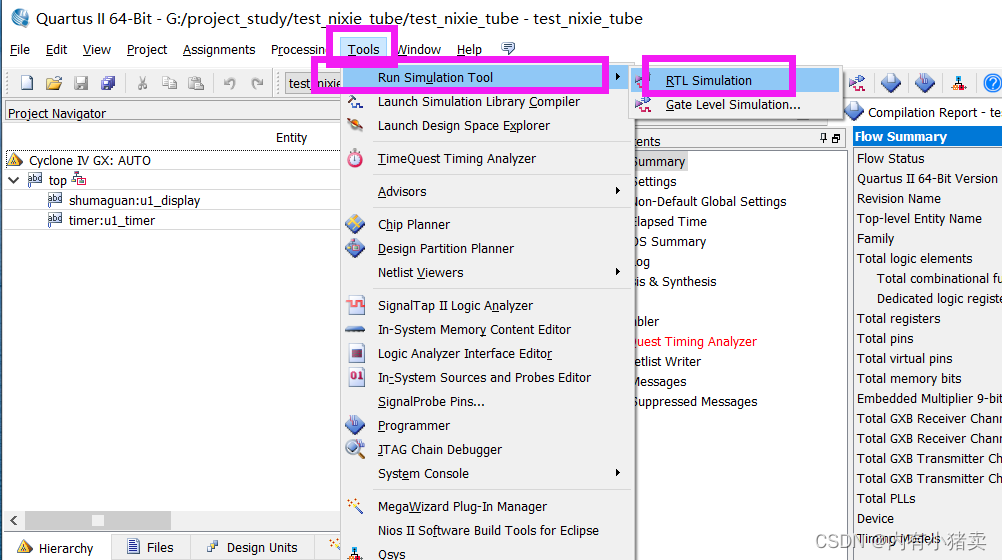

编译成功之后依次点击就行。

11、仿真

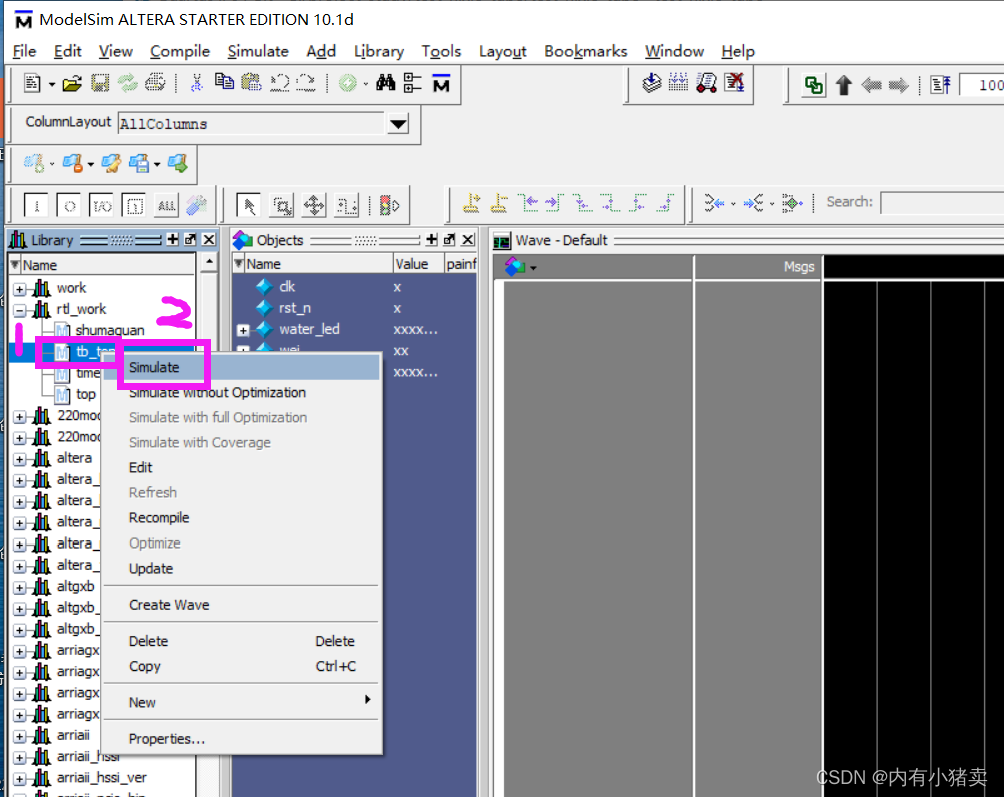

如果没有直接弹出来，找到仿真文件tb_top，然后点simulate。

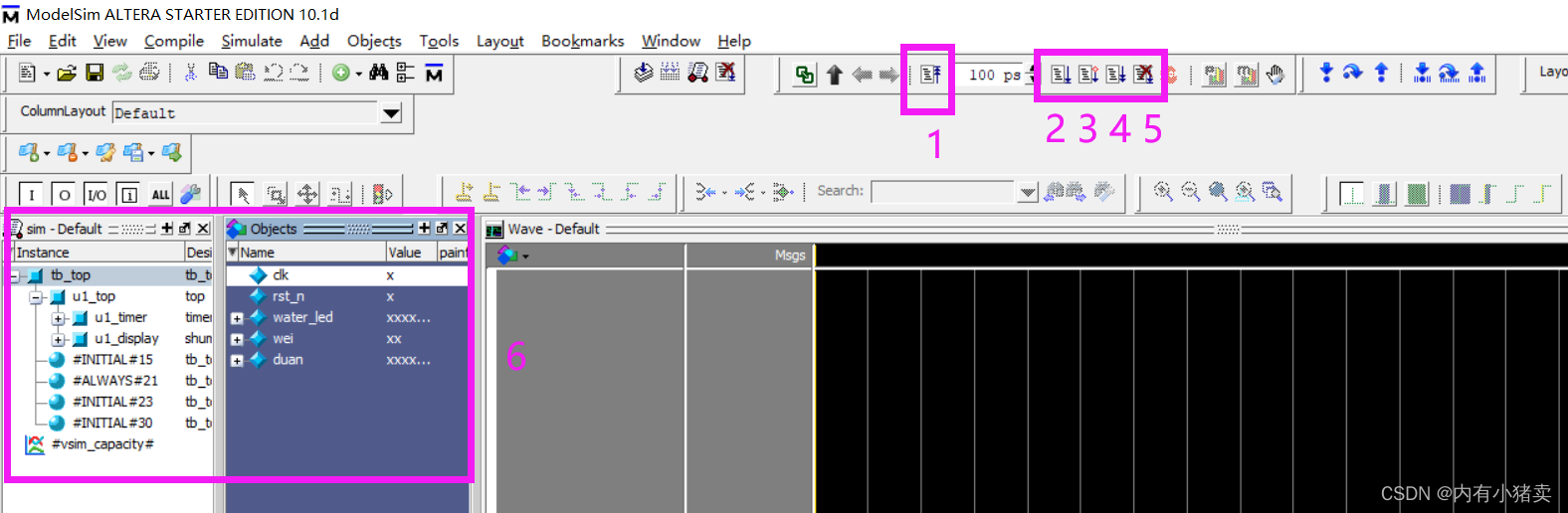

6、先执行数字6，在深蓝色部分，把端口拖拽放到右侧灰色地方

1、重新运行程序restart

2、点击run，运行仿真波形

3、comtinue run：

        让仿真波形继续跑，因为会跑一段就停止，如果想让波形继续跑，就需要点击。

4、re-run ：让波形重新跑

5、取消编译和仿真

5右边的stop按钮是停止仿真

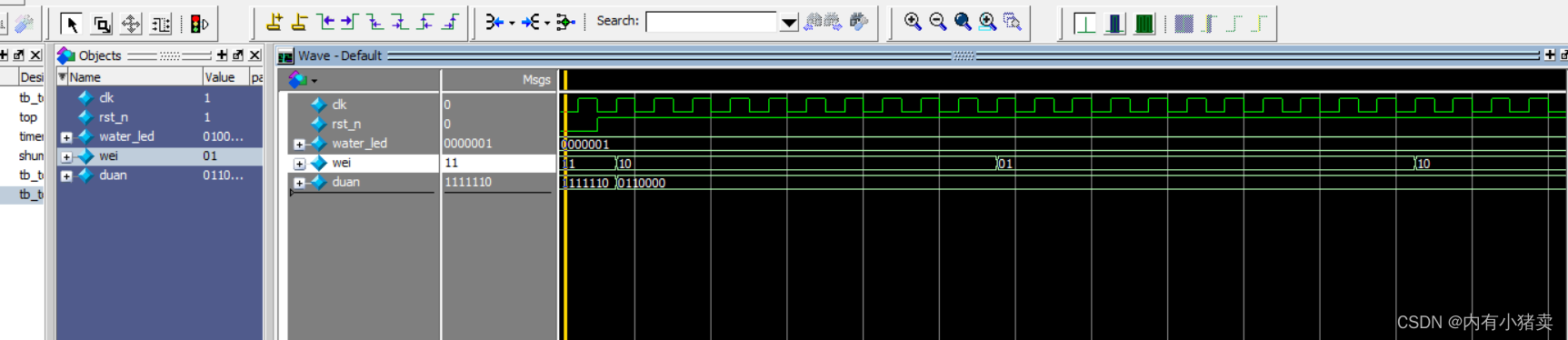

正确显示波形
