PointPillars理解

点云学习系列文章目录

PointPillars: Fast Encoders for Object Detection from Point Clouds

在阅读文献后，整理笔记如下

前言

PointPillars网络将三维点云划分为一簇簇柱（pillars），然后对这些柱（pillars）进行操作的新颖编码器。编码后的特征可以与任何标准的二维卷积检测架构一起使用。

一、PointPillars主体框架

它包括了三个主要阶段：
（1）Pillar Feature Net：将点云转化为稀疏伪图像的特征编码器网络；
（2）Backbone（2D CNN）:一个将伪图像处理为高级表示的2D 卷积主干；
（3）Detection Head（SSD）:一个检测和回归3D框的检测头。

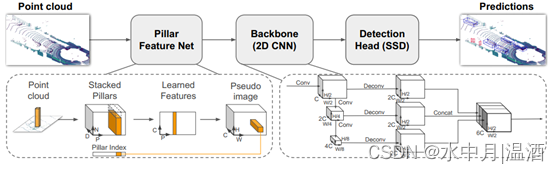

图1：pointpillar网络结构

二、细节讲解

经过上述的描述，是不是一脸懵？什么是伪图像、主干（Backbone）、检测头（detection head）。接下来部分我们逐一讲解

1.伪图像

伪图像的由来步骤：
1.沿着z轴方向，将三维空间中点云离散成x-y平面内均匀分布的网格中，形成一组Pillars（柱状体）和对应的索引向量（类似于二维图像的索引方式），引入索引向量解决了点云无序性的问题。
2.对步骤1生成的Pillars使用简易版的PointNet，对于每个点，使用线性层，其次是BatchNorm and ReLU ，生成一规格为(C; P; N)的向量。之后对N个通道进行最大操作来生成一个规格为(C; P)的输出向量。
3.将步骤1中生成的索引向量和步骤2学习得到的（C;P）规格的特征向量融合，形成Pseudo Image（伪图像）。

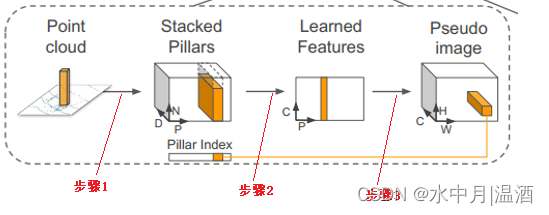

图2：pillar fearture net结构
注意：
（1）步骤1之后原始点云中的点(x,y,z,r)被拓展为(x,y,z,r,xc, yc, zc, xp,yp),即4维度升到9维度，并且索引向量的提出解决了点云数据中的无序性问题。
x，y，z:表示空间中的xyz轴坐标。
r：反射强度
下标c表示到pillar中所有点的算术平均值的距离
下标p 表示离pillar中心x，y的偏移
（2）由于点云的稀疏性绝大部分的pillars是空的，并且非空pillars通常也没几个点。作者是如何解决的呢？
作者通过加强对每一样本（P）中非空pillars的数量和每一pilliar（N）中的点数的限制，创建一个（D,P,N）的密集向量，来减少稀疏性。
（3）如何限制pillar中的点数？
如果有太多点则随机采样；点太少，则进行零补充。

2.BackBone（主干网络）

Backbone有两个子网络：一个自上而下的下采样网络，来产生越来越小的空间分辨率特征，第二个网络执行上采样和级联特征。输出的特征被检测头用于预测物体的3D框。

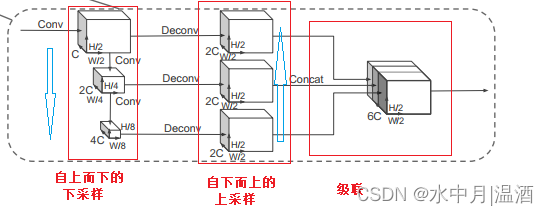

图3：Backbone（2D CNN）结构

3.检测头Detection Head

使用单次检测器 (SSD)来进行3D目标检测。用2D交并比 (IoU)将先验框与真实情况匹配。边界框的高度和标高没用于匹配，高度和标高成为额外的回归目标。

二、损失函数

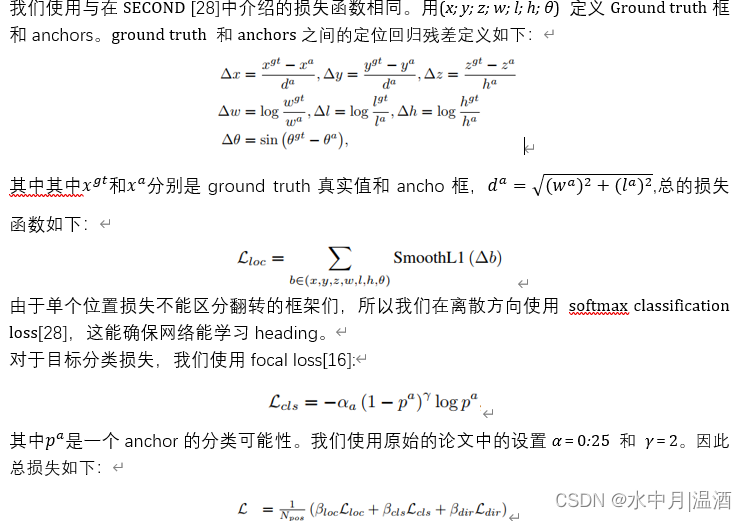

笔者在这里偷个懒，直接贴图啦

三、性能指标

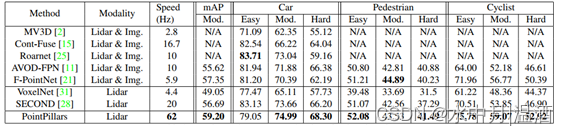

表1：在KITTI测试BEV检测基准结果

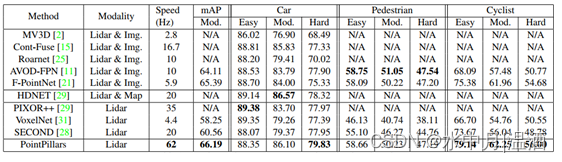

表2：在KITTI测试3D检测基准结果
表 3. KITTI 测试平均方向相似度 (AOS) 检测基准的结果。 SubCNN 是性能最好的仅图像方法，而 AVOD-FPN、SECOND 和 PointPillars 是唯一可以预测方向的 3D 对象检测器。
