主要参考资料：
乐鑫ESP-IDF资料SPI Flash API: https://docs.espressif.com/projects/esp-idf/zh_CN/v5.1/esp32s3/api-reference/peripherals/spi_flash/index.html
乐鑫ESP-IDF资料SPI Flash and External SPI RAM Configuration: https://docs.espressif.com/projects/esp-idf/zh_CN/v5.1/esp32s3/api-guides/flash_psram_config.html?highlight=psram

简介

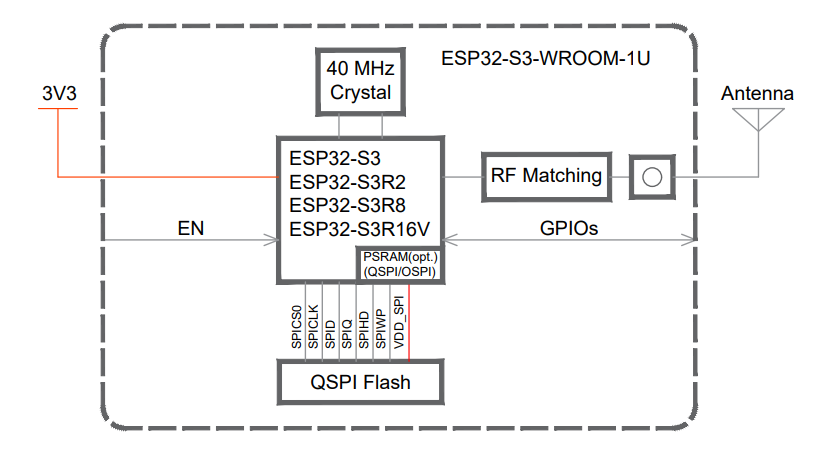

找到ESP32-S3的系统框图，可以看到ESP32支持QSPI的Flash和QSPI/OSPI的PSRAM。
在这里插入图片描述

Flash 功能支持情况

支持的 Flash 列表

在这里插入图片描述

Flash 可选的功能

在这里插入图片描述

一些术语

在这里插入图片描述

在ESP32-S3上，MSPI代表SPI0/1。SPI0和SPI1共用一个SPI总线。主Flash和PSRAM连接到MSPI外设。CPU通过Cache（缓存）访问它们。
在DDR模式，数据在正边和负边都采样。例如：如果Flash设置为80mhz和DDR模式，则Flash的最终速度为160mhz。这比Flash设置为120 Mhz和STR模式要快。
SPI 即传统的4线制spi，4线分别为cs，clk，di，do。
标准SPI为全双工，di只用于数据输入，do只用于数据输出；其余的spi均为半双工
DSPI 即双数据线的SPI，信号线包括cs，clk，d0，d1，d0，d1 分时复用输入和输出，clk的一个边沿可以发送/接收 2bit 数据
QSPI 即4数据线的SPI，信号线包括cs，clk，d0-d3，d0-d3 分时复用输入和输出，clk的一个边沿可以发送/接收 4bit 数据;
OSPI 即8数据线的SPI，信号线包括cs，clk，d0-d7，d0-d7 分时复用输入和输出，clk的一个边沿可以发送/接收 8bit 数据;
