消息传递

这部分内容主要是了解"消息传递网络"（Message passing networks）的创建；

将卷积操作推广到不规则域后被称为邻域聚合（neighborhood aggregation）或消息传递（message passing）。我们定义：

$x_{i}^{(k-1)}\in R^{F}$ 代表第 $k - 1$ 层Graph中节点 $i$ 的特征；
$e_{j,i}\in R^{D}$ 代表节点 $j$ 连接到节点 $i$ 的边特征；

而消息传递网络可以被描述为： $x_{i}^{(k)}=\gamma^{(k)}(x^{(k-1)}_{i},Func_{j\in N(i)}\phi^{(k)}(x^{(k-1)}_{i},x^{(k-1)}_{j},e_{j,i}))$ 其中， $F u n c$ 表示一个可微分，并具有可置换性的函数，比如mean，sum，max； $\gamma$ （更新函数）和 $\phi$ （消息传递函数）表示可微分的函数。

MessagePassing Base Class

PyG中提供了实现消息传递机制的类torch_geometric.nn.MessagePassing，我们只需要重新定义以下函数就能实现自己的消息传递模型： $\phi$ message()，函数 $\gamma$ update()，aggregation 机制（aggr="add"，aggr="mean"，aggr="max"）；

在消息传递模型的构建中，我们需要认识以下四个方法：

torch_geometric.nn.MessagePassing(aggr="add",flow="source_to_target")：用于初始化，用于定义聚合方式，以及信息传递的方向；
torch_geometric.nn.MessagePassing.propagate(edge_index,size=None,**kwargs)：函数用于传播消息的初始化调用，更新节点的embedding表达；
其中，**kwargs是不定长关键字参数，用于构建与聚合消息以及节点embedding更新所需的任何附加数据，**kwargs与message()的参数相关；
torch_geometric.nn.MessagePassing.message(x_j:'torch.Tensor')->'torch.Tensor'：构建消息从节点 $j$ 向节点 $i$ 传递消息，代表函数 $\phi$ ，即在edge_index中的每条边上调用 $\phi$ ；
另外，对于边的表示有以下规则：如果flow="source_to_target"则 $(j, i)$ ，如果flow="target_to_source"则 $(i, j)$ ；
此函数可以将最初传递给propagate()的初始输入作为它的参数；
最后注意一个关于该函数的特点，我们可以通过把_i和_j附加到变量名称x后（比如x_i和x_j），从而将传递给propagate()的张量映射到对应的节点 $i$ 和节点 $j$ ，x_i代表当前节点，x_j代表当前节点的邻居节点；
torch_geometric.nn.MessagePassing.update(inputs:'torch.Tensor')->'torch.Tensor'：更新节点的embedding，代表函数 $\gamma$ ，即对每个节点都调用 $\gamma$ ；

调用propagate(), 内部会自动调用message()和update()

通过以上内容，结合： $x_{i}^{(k)}=\gamma^{(k)}(x^{(k-1)}_{i},Func_{j\in N(i)}\phi^{(k)}(x^{(k-1)}_{i},x^{(k-1)}_{j},e_{j,i}))$ 我们可以发现，MessagePassing.__init__()用于定义 $Func_{j\in N(i)}$ ，message()用于定义 $\phi^{(k)}(x^{(k-1)}_{i},x^{(k-1)}_{j},e_{j,i})$ ，update()用于定义 $\gamma^{(k)}$ ；

另外，当我们在实现自定义MessagePassing模型时，我们只需设计当前节点 $i$ 的消息聚合过程，因为调用update后，程序会自动处理到每个节点。

简单GCN层的实现

模型来自"Semi-Supervised Classification with Graph Convolutional Networks"；

一般GCN层被定义为： $x^{(k)}_{i}=\sum_{j\in N(i)\cup \left\{i\right\}}\frac{1}{\sqrt{deg(i)}\cdot\sqrt{deg(j)}}\cdot(\Theta\cdot x^{(k-1)}_{j})$ 其中， $x^{(k)}_{i}$ 代表第 $k$ 层GCN输出graph的第 $i$ 个节点的特征，节点与邻居节点的特征由权重矩阵 $\Theta$ 转换，按照节点的度进行归一化， $\frac{1}{\sqrt{deg(i)}\cdot\sqrt{deg(j)}}$ 是节点 $i$ 的归一化系数，最后聚合信息，具体步骤如下：

在邻接矩阵上添加自循环；
线性变换节点特征矩阵；
计算归一化系数；
在 $\phi$ 中归一化节点特征；
聚合节点与邻居节点的信息；

在Base Class中， $Func_{j\in N(i)}$ 的计算对象不包括当前节点本身，但GCN层需要考虑节点自身信息（ $j\in N(i)\cup \left\{i\right\}$ ），因此我们需要增加节点自环的计算过程（add_self_loops）；

GCN层的实现如下：

import torch
from torch_geometric.nn import MessagePassing
from torch_geometric.utils import add_self_loops,degree
from torch_geometric.data import Data

class GCNConv(MessagePassing):
    def __init__(self,in_channels,out_channels):
        super().__init__(aggr='add') # Add aggregation
        self.lin=torch.nn.Linear(in_channels,out_channels)

    def forward(self,x,edge_index):
        # x的shape [N,in_channels] N:节点数
        # edge_index的shape [2,E] E:边的数量

        # 在邻接矩阵上添加节点自环
        edge_index,_=add_self_loops(edge_index,num_nodes=x.size(0)) # [2,E]

        # 线性变换特征矩阵
        x=self.lin(x) # [N,out_channels]

        # 归一化计算
        row,col=edge_index # 解包 row的shape[E], col的shape[E]
        """
        degree(index,num_nodes=None,dtype=None)
        index是data.edge_index中的任意一行, 作用是计算每个节点出现的次数
        """
        deg=degree(index=col,num_nodes=x.size(0),dtype=x.dtype) # 计算每个节点的度, deg shape [N]

        deg_inv_sqrt=deg.pow(-0.5) # 为每个节点的度开根并求倒数 deg_inv_sqrt shape [N]

        deg_inv_sqrt[deg_inv_sqrt==float('inf')]=0

        norm=deg_inv_sqrt[row]*deg_inv_sqrt[col] # row和col存储的是边索引, 对于第m条边, 可用节点row[m]到节点col[m]表达

        # norm shape [E]

        """
        调用propagate(), 内部会自动调用message()和update(), 传递的参数是x
        """
        # 聚合节点与邻居节点的信息
        return self.propagate(edge_index,x=x,norm=norm) # [N,out_channels]

    def message(self,x_j,norm):
        # 归一化邻域内节点的特征
        # x_j的shape [E,out_channels]
        # norm.view(-1,1) shape [E,1]
        # norm.view(-1,1)*x_j 将每条边的norm系数缩放到特征的所有通道上

        return norm.view(-1,1)*x_j

注意message的定义：

def message(self,x_j,norm):
    # 归一化邻域内节点的特征
    # x_j的shape [E,out_channels]
    # norm.view(-1,1) shape [E,1]
    # norm.view(-1,1)*x_j 将每条边的norm系数缩放到特征的所有通道上

    return norm.view(-1,1)*x_j

由于在forward中，x已经被线性变换过，所以参数x_j中的元素即为数学定义下的 $\Theta\cdot x_{j}^{(k-1)}$ ，而norm中保存的就是归一化系数 $\frac{1}{\sqrt{deg(i)}\cdot\sqrt{deg(j)}}$ ；

关于x_j shape [E,out_channels]和norm shape [E]可以这样理解，本身消息传递函数的意义就是：构建消息从节点 $j$ 向节点 $i$ 传递消息，也就是我们要在edge_index中的每条边上调用 $\phi$ ，因此x_j是graph中所有要计算的节点 $i$ 各自对应的邻居节点 $j$ 组成的特征数组。

另外补充内容：广播

上面计算中出现了[E,1]*[E,out_channels]的形式，这其实是利用了广播的规则；广播可以减少代码量。

简单来说，如果有一个 $m\times n$ 的矩阵，让它加减乘除一个 $1\times n$ 的矩阵，它会被复制 $m$ 次，成为一个 $m\times n$ 的矩阵，然后再逐元素地进行加减乘除操作。同样地这对 $m\times 1$ 的矩阵成立。

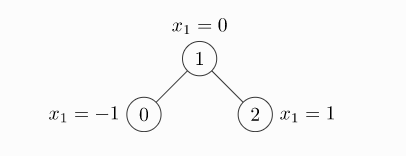

定义一个图，输入模型：
fig1

"""
创建图, 每个节点的特征维数为1:
边的邻接矩阵为：
[[0,1,0],
 [1,0,1],
 [0,1,0]]
"""
edge_index=torch.tensor([[0,1,1,2],
                         [1,0,2,1]],dtype=torch.long)

x=torch.tensor([[-1],[0],[1]],dtype=torch.float)

data=Data(x=x,edge_index=edge_index)

print(data) # Data(edge_index=[2, 4], x=[3, 1])

# 初始化与调用
conv=GCNConv(1,3)

x=conv(data.x,data.edge_index)

实现边卷积（Edge Convolution）

模型来自"Dynamic Graph CNN for Learning on Point Clouds"，边卷积层通常用于处理graph或者点云数据（point clouds），数学定义为： $x_{i}^{(k)}=max_{j\in N(i)}h_{\Theta}(x_{i}^{(k-1)},x_{j}^{(k-1)}-x_{i}^{(k-1)})$ 其中， $h_{\Theta}$ 代表多层感知机（MLP），注意 $h_{\Theta}(m,n)$ 是先拼接 $m, n$ 再进行变换，即 $h_{\Theta}(m\oplus n)$ ；

类比 GCN 层，我们可以使用 MessagePassing 类来实现这一层，这次使用"max"聚合：

import torch
import torch.nn as nn
from torch_geometric.nn import MessagePassing
from torch_geometric.data import Data

class EdgeConv(MessagePassing):
    def __init__(self,in_channels,out_channels):
        super().__init__(aggr='max') # "max" aggregation
        self.mlp=nn.Sequential(nn.Linear(2*in_channels,out_channels),
                               nn.ReLU(),
                               nn.Linear(out_channels,out_channels))

    def forward(self,x,edge_index):
        # x shape [N,in_channels] N:节点数
        # edge_index shape [2,E] E:边的数量

        return self.propagate(edge_index,x=x) # [N,out_channels]

    def message(self,x_i,x_j):
        # x_i shape [E,in_channels]
        # x_j shape [E,in_channels]

        tmp=torch.cat([x_i,x_j-x_i],dim=-1) # [E,2* in_channles]

        return self.mlp(tmp)

在message的参数中，我们用x_i内的元素代表当前节点的特征，x_j内的元素代表邻居节点的特征；

同样的，我们对节点与邻居节点调用 $\phi$ ，等价于在每条边上调用 $\phi$ ，所以有x_i shape [E,in_channels]和x_j shape [E,in_channels]。

创建自定义数据集

尽管 PyG 已经包含很多有用的数据集，但我们希望使用自行记录或非公开可用的数据创建自己的数据集。下面，简要介绍一下设置自己的数据集所需的条件。

关于数据集，存在两个类：torch_geometric.data.Dataset和torch_geometric.data.InMemoryDataset；

torch_geometric.data.InMemoryDataset 继承自 torch_geometric.data.Dataset 并且应该在整个数据集可以被 CPU 完全加载到内存时使用。

遵循 torchvision 的约定，每个数据集都会传递一个根文件夹（root folder），该文件夹指示数据集应该存储的位置。我们把根文件夹分成两个文件夹：

raw_dir，数据集下载后的保存位置；
processed_dir，经过一些简单整理后的数据集保存位置。

此外，每个数据集都可以传递到transform、pre_transform 和pre_filter 函数，默认情况下它们是None。

transform函数在访问之前动态转换数据对象（因此它最好用于数据增强）；

pre_transform 函数在将数据对象保存到磁盘之前应用转换（因此它最好用于只需要执行一次的繁重预计算）；

pre_filter 函数可以在保存前手动过滤掉数据对象；

创建"In Memory Datasets"

为了创建 torch_geometric.data.InMemoryDataset，需要实现四个基本方法：

torch_geometric.data.InMemoryDataset.raw_file_names()：返回一个文件列表，包含了raw_dir中的文件目录，可以根据该列表来决定哪些需要下载或者已下载就跳过；
torch_geometric.data.InMemoryDataset.processed_file_names()：返回一个处理后的文件列表，包含processed_dir中的文件目录，根据列表内容决定哪些数据已经处理过从而可以跳过处理；
torch_geometric.data.InMemoryDataset.download()：下载原始数据到raw_dir；
torch_geometric.data.InMemoryDataset.process()：处理原始数据并存放到processed_dir；

神奇的事情发生在process()方法，在这里，我们读取并创建一个Data对象列表并将其保存到processed_dir中，由于保存一个巨大的python列表很慢，我们在保存之前通过torch_geometric.data.InMemoryDataset.collate()将列表整理成一个巨大的Data对象，整理后的数据对象将所有实例连接成一个大的数据对象，并且返回一个slices字典以便于重建单个实例。最后，我们需要在构造函数中将这两个对象加载到属性self.data和self.slices。

下面使用一个简单的格式熟悉这个过程：

import torch
from torch_geometric.data import InMemoryDataset,download_url

class MyOwnDataset(InMemoryDataset):
    def __init__(self,root,transform=None,pre_transform=None):
        super().__init__(root,transform,pre_transform)
        self.data,self.slices=torch.load(self.processed_paths[0])

    @property
    def raw_file_names(self):
        return ['some_file_1','some_file_2',...]

    @property
    def processed_file_names(self):
        return ['data1.pt','data2.pt',...]

    def download(self):
        # 下载到 self.raw_dir
        download_url('url',self.raw_dir)

    def process(self):
        # 将数据整合到一个很大的Data列表里
        data_list=[...]

        if self.pre_filter is not None:
            data_list=[data for data in data_list if self.pre_filter(data)]

        if self.pre_transform is not None:
            data_list=[self.pre_transform(data) for data in data_list]

        data,slices=self.collate(data_list)
        torch.save((data,slices),self.processed_paths[0])

首先注意，property是一个特殊的装饰器该装饰器(也是一个数据描述符)将类中的读写方法变成了一种属性读写的控制，通过property修饰，方法调用被转为属性一样的读写。比如self.data,self.slices=torch.load(self.processed_paths[0])中的self.processed_paths[0]，像属性一样的对象processed_paths其实是一个继承自class Dataset的方法。

关于self.processed_paths，其返回的是一个文件列表，返回内容由processed_file_names返回的文件列表决定。self.processed_paths[0]则是第一个已处理数据的位置，即dir+data1.pt。回顾前面的内容，每个数据实例包含两部分：data和slices。

torch.load()可以加载使用torch.save()保存的对象，所以可以看到torch.save((data,slices),self.processed_paths[0])，我们保存了两个对象data和slices到dir+data1.pt里；

现在，我们将 Cora 应用到 In Memory Datasets 中：

import torch
from torch_geometric.data import InMemoryDataset
from torch_geometric.data import download_url
import os
from torch_geometric.io import read_planetoid_data

class MyOwnDataset(InMemoryDataset):
    def __init__(self,url= 'https://github.com/kimiyoung/planetoid/raw/master/data',
                 root='MyOwnDataset',
                 transform=None,
                 pre_transform=None,
                 pre_filter=None):

        self.url=url
        self.transform=transform
        self.pre_filter=pre_filter
        self.pre_transform=pre_transform

        self.raw=os.path.join(root,'raw')
        self.processed=os.path.join(root,'processed')

        super().__init__(root=root, transform=transform, pre_transform=pre_transform, pre_filter=pre_filter)

        print(self.processed_paths)
        self.x, self.slices = torch.load(self.processed_paths[0])


    # 返回原始文件列表
    @property
    def raw_file_names(self):
        names = ['x', 'tx', 'allx', 'y', 'ty', 'ally', 'graph', 'test.index']
        return ['ind.cora.{}'.format(name) for name in names]

    # 返回需要跳过的文件列表
    @property
    def processed_file_names(self):
        return ['data.pt','pre_transform.pt','pre_filter.pt']

    # 下载原始数据
    def download(self):
        for name in self.raw_file_names:
            download_url('{}/{}'.format(self.url, name), self.raw)

    def process(self):
        # read_planetoid_data(folder, prefix) 加载数据集并划分训练,验证,测试集
        data=read_planetoid_data(self.raw,'cora')
        data_list = [data]
        print(data_list)

        if self.pre_filter is not None:
            data_list = [data for data in data_list if self.pre_filter(data)]

        if self.pre_transform is not None:
            data_list = [self.pre_transform(data) for data in data_list]

        data, slices = self.collate(data_list)

        torch.save((data, slices), self.processed_paths[0])

"""
初始化实例时, 先调用super().__init__(), 此时中断进入download(), 然后执行process(), 最终完成整个__init__()的执行
其中, download()与process()是否可以跳过与raw_file_names, processed_file_names相关
"""
data=MyOwnDataset()
print(data.x)
print(data.slices)
"""
下载部分省略

Processing...
[Data(edge_index=[2, 10556], test_mask=[2708], train_mask=[2708], val_mask=[2708], x=[2708, 1433], y=[2708])]
Done!

['MyOwnDataset\\processed\\data.pt', 'MyOwnDataset\\processed\\pre_transform.pt', 'MyOwnDataset\\processed\\pre_filter.pt']

Data(edge_index=[2, 10556], test_mask=[2708], train_mask=[2708], val_mask=[2708], x=[2708, 1433], y=[2708])

{'x': tensor([   0, 2708]), 'edge_index': tensor([    0, 10556]), 'y': tensor([   0, 2708]), 'train_mask': tensor([   0, 2708]),
'val_mask': tensor([   0, 2708]), 'test_mask': tensor([   0, 2708])}
"""

可以看出，data_list的内容为[Data(edge_index=[2, 10556], test_mask=[2708], train_mask=[2708], val_mask=[2708], x=[2708, 1433], y=[2708])]，这个巨大的Data对象包含了各种实例数据，当然列表里还可以接着存放其他Data对象。

并且得到以下形式的目录：
fig2

创建 “Larger” Datasets

上面的 In Memory Datasets 可以通过内存完成全部加载，所以通常是较小型的数据集。为了创建内存不能一次性加载的数据集，可以使用torch_geometric.data.Dataset，它遵循torchvision的概念，使用时需要实现以下方法：

torch_geometric.data.Dataset.len()：返回数据集中的实例数；
torch_geometric.data.Dataset.get()：实现加载单个图的功能；

在内部，torch_geometric.data.Dataset.__getitem__() 从 torch_geometric.data.Dataset.get() 获取数据对象，并可选择transform对它们进行转换；

下面通过一个简化例子感受：

import os.path as osp

import torch
from torch_geometric.data import Dataset,download_url

class MyOwnDataset(Dataset):
    def __init__(self,root,transform=None,pre_transform=None):
        super().__init__(root,transform,pre_transform)

    @property
    def raw_file_names(self):
        return ['some_file_1','some_file_2',...]

    @property
    def processed_file_names(self):
        return ['data_1.pt','data_2.pt',...]

    def download(self):
        download_url('url',self.raw_dir)

    def process(self):
        i=0
        for raw_path in self.raw_paths:
            # 从raw_path读数据
            data=Data(...)

            if self.pre_filter is not None and not self.pre_filter(data):
                continue

            if self.pre_transform is not None:
                data=self.pre_transform(data)

            torch.save(data,osp.join(self.processed_dir,'data_{}.pt'.format(i)))
            i += 1

    def len(self):
        return len(self.processed_file_names)

    def get(self,idx):
        data=torch.load(osp.join(self.processed_dir,'data_{}.pt'.format(idx)))
        return data

在这里，每个图数据对象都通过process()进行单独保存，我们可以通过get()手动加载某个具体图数据。

常见问题

1.如何完全跳过 download() 或 process() 的执行？

我们可以通过不覆盖（not overriding） download() 和 process() 方法来跳过下载或处理：

class MyOwnDataset(Dataset):
    def __init__(self, transform=None, pre_transform=None):
        super().__init__(None, transform, pre_transform)

2.我真的需要使用这些数据集接口（interfaces）吗？

不用，其实就像在 PyTorch 中一样，例如，当我想动态创建合成数据而不将它们显式保存到磁盘时。在这种情况下，只需传递一个包含 torch_geometric.data.Data 对象的常规 python 列表并将它们传递给 torch_geometric.loader.DataLoader：

from torch_geometric.data import Data
from torch_geometric.loader import DataLoader

data_list = [Data(...), ..., Data(...)]
loader = DataLoader(data_list, batch_size=32)
