HyperLynx（三十二）高速串行总线仿真（四）

已于 2023-03-24 12:01:52 修改
阅读量2.6k 收藏 6
点赞数
CC 4.0 BY-SA版权
分类专栏： Hyperlynx学习笔记及案例实操 文章标签： 硬件工程 嵌入式硬件 算法 单片机 人工智能
于 2022-11-26 17:13:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41600018/article/details/128052887
本文介绍了使用HyperLynx进行高速串行总线仿真的方法，包括通过导出到LineSim验证串行通道、快速眼图仿真以及设计注意事项。在LineSim中，详细阐述了添加封装、电容模型和调整终端电阻以优化眼图的过程，同时展示了快速眼图仿真在多板工程中的应用，以评估信号质量和采样位置的BER。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

高速串行总线仿真（四）

在上节的基础上

1.通过导出到LineSim验证一个串行通道
2.快速眼图仿真
3.高速串行总线设计注意事项

1.通过导出到LineSim验证一个串行通道

接下来，将导出网络到LineSim，并为电容分配SPICE模型。然后，将添加封装和串行电容模型，进一步对不同的终端方案进行假设分析。

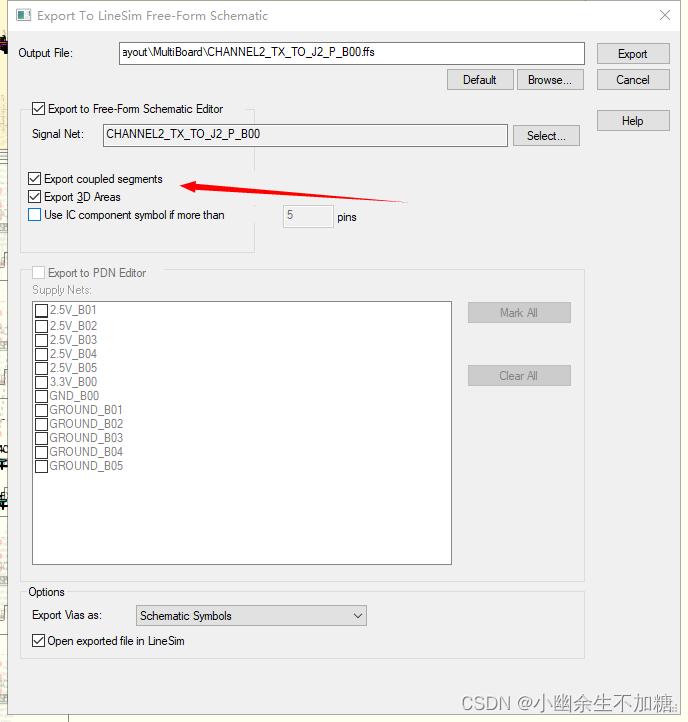

(1)选择“Export” →“Net To”→“Free Form Schematic”，打开如图所示对话框。

在这里插入图片描述

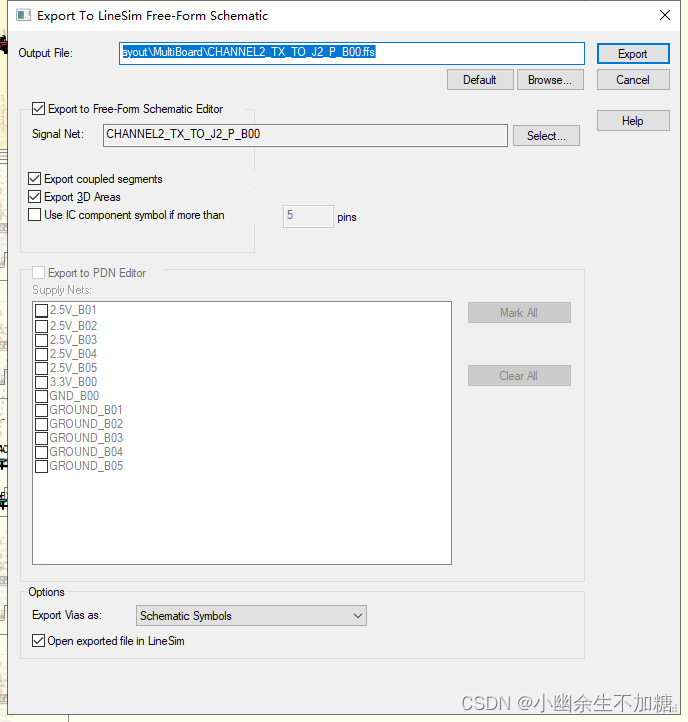

(2)使能“Expont coupled segments”选项，如图所示，单击“Export”按钮。
在这里插入图片描述

注意到，驱动引脚没有导出为差分缓冲器，但接收端引脚是差分缓冲器。这是由于SPICE模型被分配到了驱动端，而以[diff pin]为关键词的IBIS模型分配到了接收端。因此知道接收端是一个差分接收器。同时也注意到S参数连接器模型也被导出为一个封装/连接器符号。

(3)删除C3_B00和C4_
