1.前言

Video Mixer IP是OSD的升级版，vivado2019.1后OSD已不再使用，Video Mixer IP主要功能就是实现视频叠加输出，最多可叠加16路视频，但现实项目几乎用不到这么多路。本设计调用Xilinx主推的VDMA做图像缓存，调用Video Mixer IP做视频拼接，提供4套vivado工程，分别为1路视频直接输出，2路视频拼接，3路视频拼接，4路视频拼接，旨在让大家掌握Video Mixer IP的用法，包括IP配置，SDK配置等；
本文详细描述了设计方案，工程代码编译通过后上板调试验证，可直接项目移植，适用于在校学生做毕业设计、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的数字成像和图像传输领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

2.我这儿已有的多路视频拼接方案

多路视频拼接是FPGA图像处理的基本操作，项目中应用广泛，目前我这儿已有的多路视频拼接方案有如下几种：

2.1 输入VGA时序视频拼接

输入视频时序为VGA时序，视频缓存在DDR的不同地址后输出，从而实现视频拼接，这种方案的优点是输入视频时序为VGA，不需要时序转换，适合不喜欢用AXI4-Stream时序的老玩家，由于输入入视频时序为VGA，所以也不需要调用Xilinx主推的VDMA等一大堆IP，更不需要SDK配置，无论是FPGA的移植性还是适应性还是资源消耗都更为友好，这个实现方式我之前专门出过一篇博客，感兴趣的可以点击链接去参考：点击直接前往博客

2.2 输入AXI4-Stream时序视频拼接

本方案，本方案调用Xilinx主推的VDMA做图像缓存，调用Video Mixer IP做视频拼接，所以输入视频时序必须为AXI4-Stream，如果你的输入视频时序为VGA，则需要调用Xilinx的IP转为AXI4-Stream时序，且需要运行SDK软件配置IP才能使用，用起来相对麻烦，但有点是基于AXI4-Stream的视频流适合大批量数据传输，使用上更加简单，你无需关心底层逻辑如何实现的，只需要知道如何用SDK配置即可；

2.3 输入VGA时序视频缩放后拼接

输入视频时序为VGA时序，视频经过纯verilog编写的图像缩放模块对视频进行任意尺寸的缩放，达到你的要求后再将视频缓存在DDR的不同地址后输出，从而实现视频拼接，这种方案的优点是输入视频可以进行缩放操作，因为视频拼接往往伴随着视频缩放，这样更为接近真实的项目需求，且图像缩放模块支持任意比例、任意尺寸的缩放，使得你的拼接变得更具有私人定制的属性，时序为VGA，不需要时序转换，适合不喜欢用AXI4-Stream时序的老玩家，由于输入入视频时序为VGA，所以也不需要调用Xilinx主推的VDMA等一大堆IP，更不需要SDK配置，无论是FPGA的移植性还是适应性还是资源消耗都更为友好，这个实现方式我之前专门出过一篇博客，感兴趣的可以点击链接去参考：点击直接前往博客

2.4 输入AXI4-Stream时序视频缩放后拼接

本方案输入视频时序为AXI4-Stream时序，经过输入时序同样为AXI4-Stream的图像缩放模块对视频进行任意尺寸的缩放，再调用Xilinx主推的VDMA做图像缓存，调用Video Mixer IP做视频拼接，这种方案的优点是输入视频可以进行缩放操作，因为视频拼接往往伴随着视频缩放，这样更为接近真实的项目需求，且图像缩放模块支持任意比例、任意尺寸的缩放，使得你的拼接变得更具有私人定制的属性，要求输入视频时序必须为AXI4-Stream，如果你的输入视频时序为VGA，则需要调用Xilinx的IP转为AXI4-Stream时序，且需要运行SDK软件配置IP才能使用，用起来相对麻烦，但有点是基于AXI4-Stream的视频流适合大批量数据传输，使用上更加简单，你无需关心底层逻辑如何实现的，只需要知道如何用SDK配置即可；这个实现方式我之前专门出过一篇博客，感兴趣的可以点击链接去参考：点击直接前往博客

2.5 输入4路 PAL 视频拼接输出

这个方案就是具体的现实项目了，输入视频为4路PAL制式的隔行扫描视频，经过视频去隔行后缓存DDR再4路拼接输出，这个实现方式我之前专门出过两篇博客，感兴趣的可以点击链接去参考：点击直接前往博客
点击直接前往博客

2.6 输入4路 SDI 视频拼接输出

这个方案就是具体的现实项目了，输入视频为4路SDI 制式的隔行扫描视频，经过SDI解串、解码、时序恢复后缓存DDR再4路拼接输出，这个实现方式我之前专门出过一篇博客，感兴趣的可以点击链接去参考：点击直接前往博客

3.Video Mixer IP官方数据手册解读

官方手册是PG243，链接点这里PG243
这是干货文章，所以我们只看手册的重点：

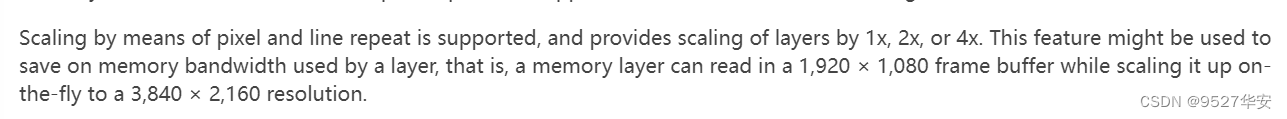

这里还有个图像放大功能，但不能缩小，感觉很鸡肋，可以不管他

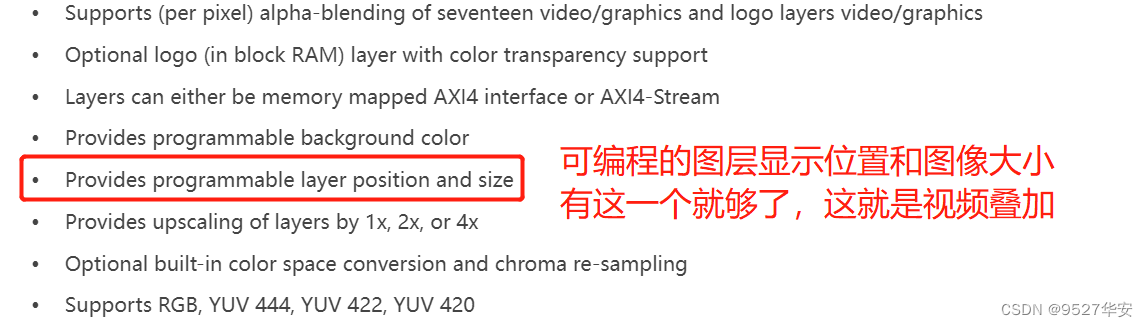

数据手的核心内容我直接翻译成图片如下：

Master Layer：底层，是视频叠加的最底层，不能编程，只能指定大小；
Layer0–>Layer16：叠加图层，也就是输入视频，叠加在底层之上，大小和位置可通过SDK编程控制。

4.Video Mixer IP寄存器配置和UI配置

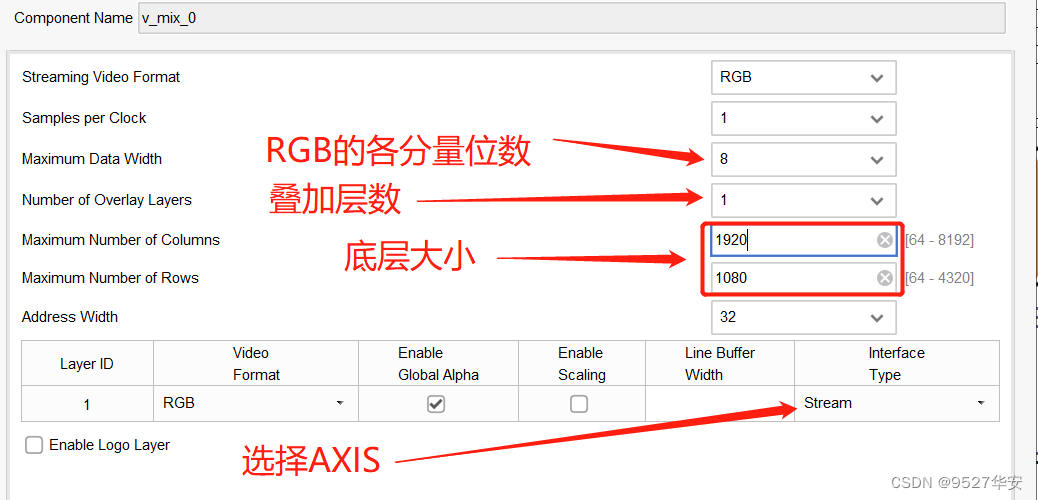

BD配置如下：

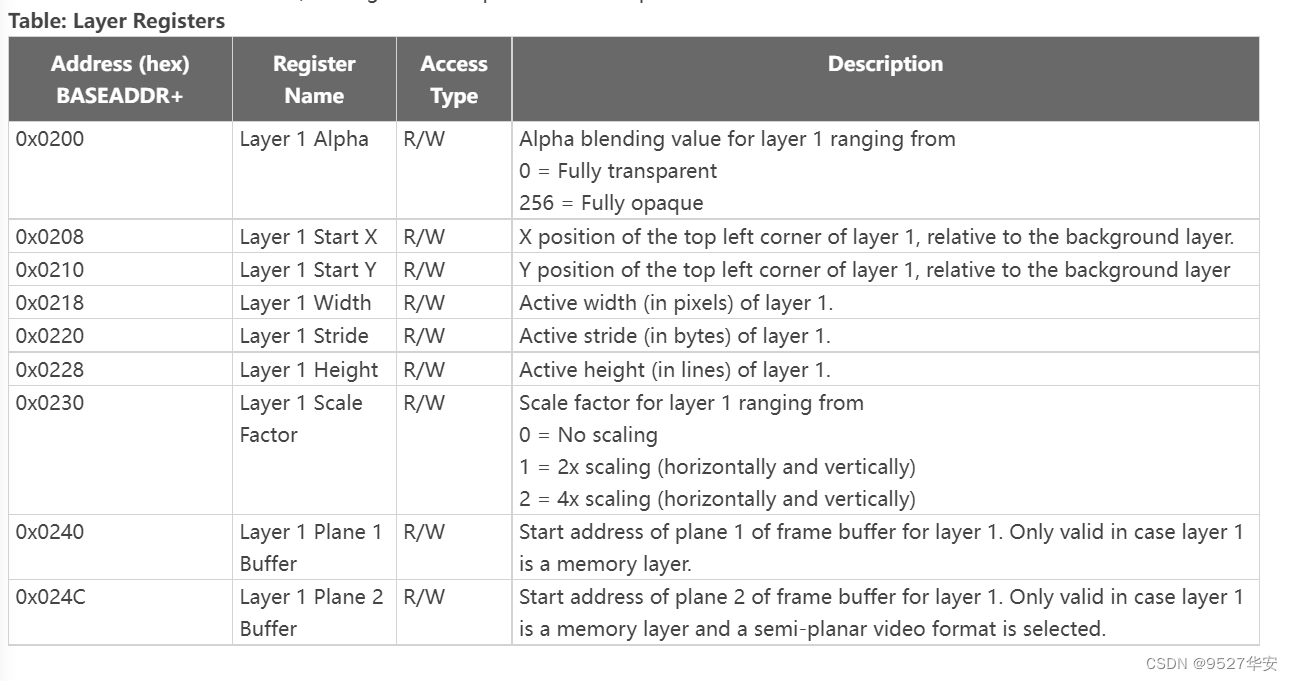

寄存器配置说明如下：具体配置看SDK代码，工程源码和SDK配置C代码的获取方式在文章末尾，请耐心看到最后；

5.工程1：一路视频叠加输出

开发板FPGA型号：Xilinx Kintex7-xc7k325tffg676-2；
开发环境：vivado2019.1；
输入：OV5640摄像头，分辨率1280X720@60Hz；
输出：HDMI 1080P叠加一路720P视频输出；

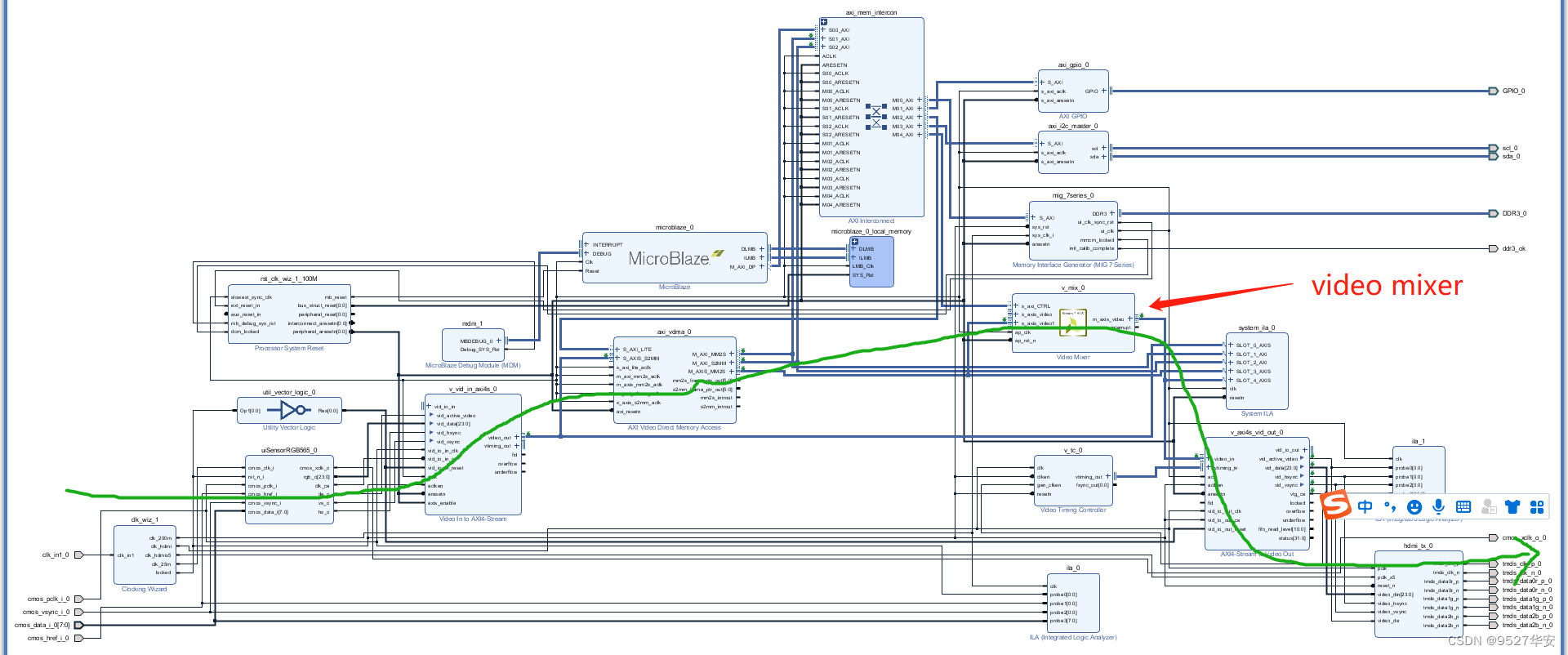

Vivado Block Design工程如图：

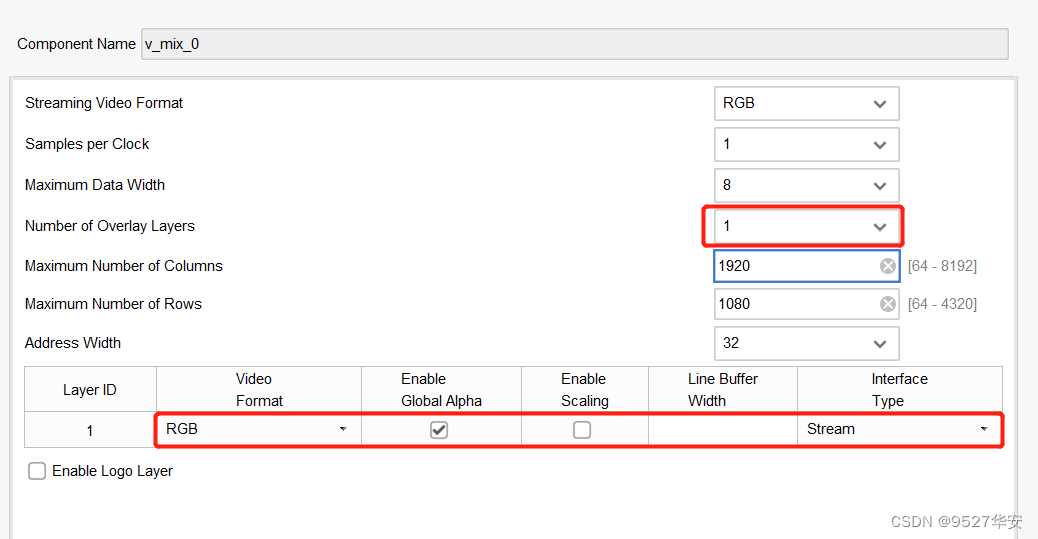

mixer配置如下：

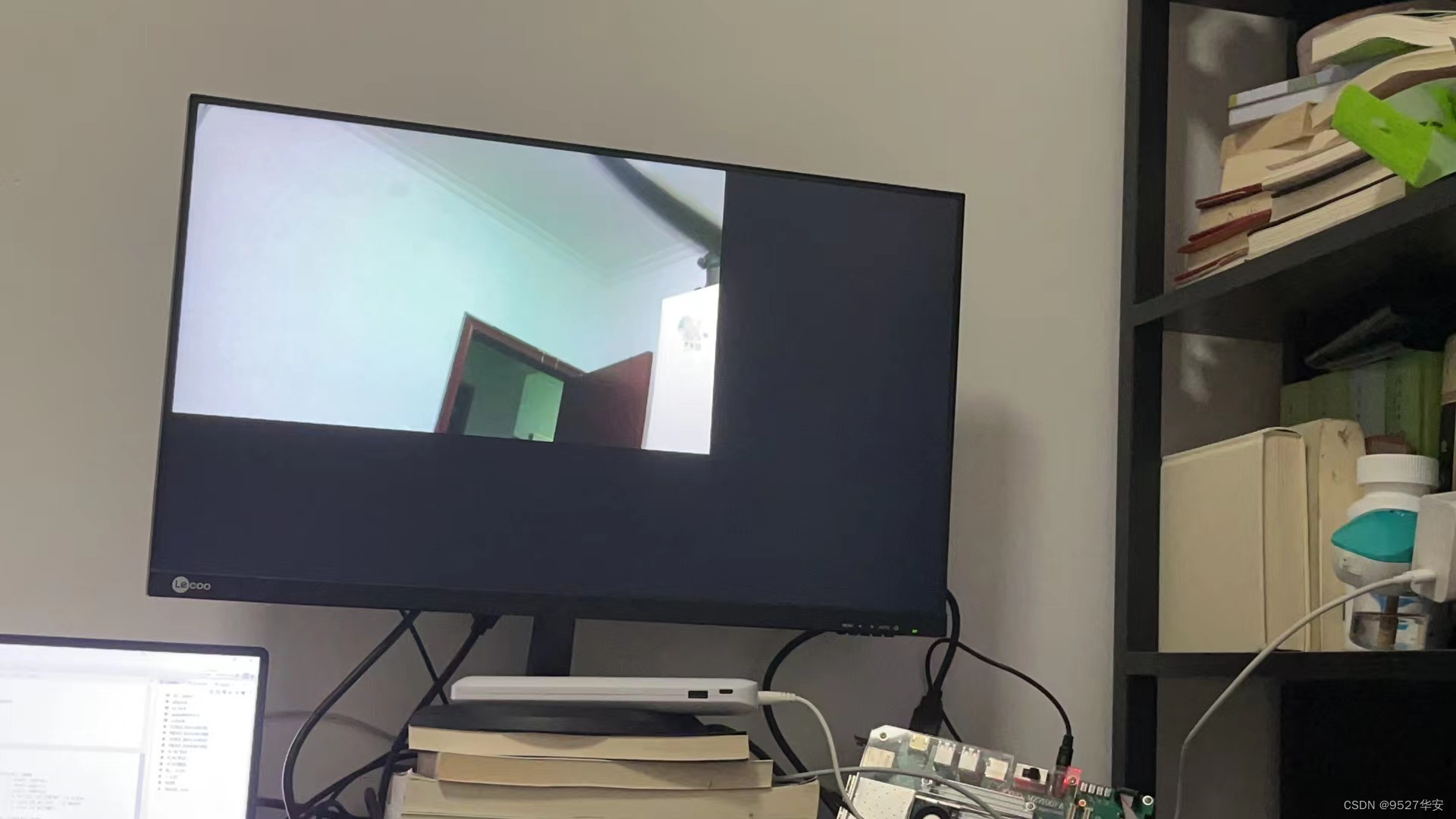

输出如下：

6.工程2：两路视频叠加输出

开发板FPGA型号：Xilinx Kintex7-xc7k325tffg676-2；
开发环境：vivado2019.1；
输入：OV5640摄像头，分辨率1280X720@60Hz；
输出：HDMI 1080P叠加2路960X540视频输出；
Vivado Block Design工程如图：

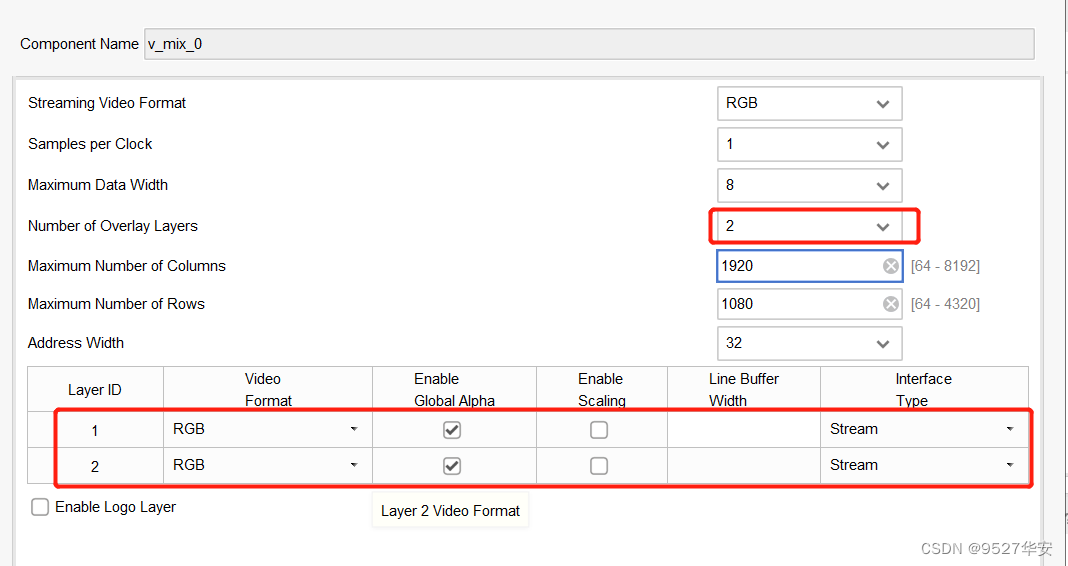

mixer配置如下：

输出如下：

7.工程3：四路视频叠加输出

开发板FPGA型号：Xilinx Kintex7-xc7k325tffg676-2；
开发环境：vivado2019.1；
输入：OV5640摄像头，分辨率1280X720@60Hz；
输出：HDMI 1080P叠加4路960X540视频输出；
Vivado Block Design工程如图：

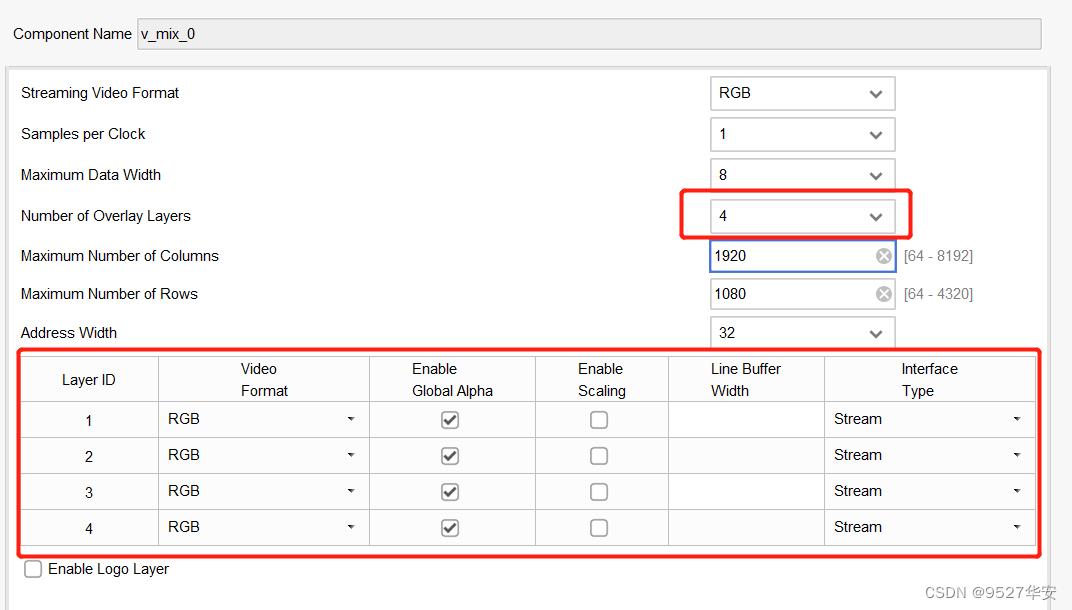

mixer配置如下：

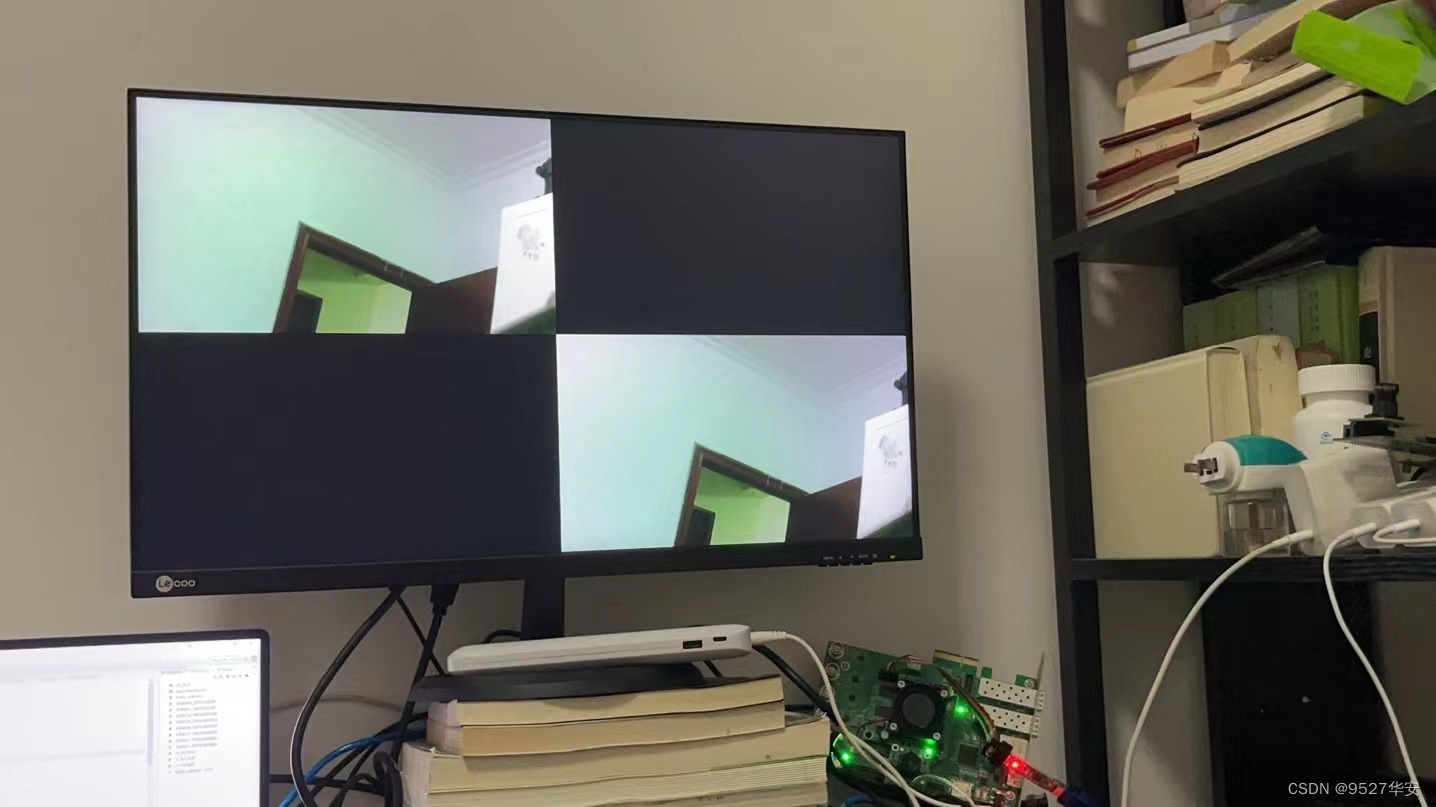

输出如下：

8.工程4：四路视频叠加优化输出

开发板FPGA型号：Xilinx Kintex7-xc7k325tffg676-2；
开发环境：vivado2019.1；
输入：OV5640摄像头，分辨率1280X720@60Hz；
输出：HDMI 1080P叠加4路960X540视频输出；

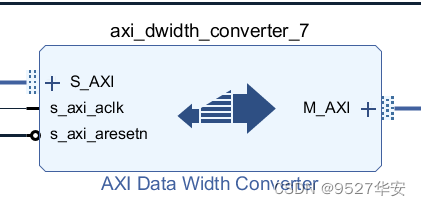

优化：去掉了AXI data width converter，如下：

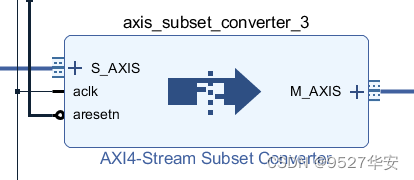

替换成AIX4-Stream Subset Converter，如下：

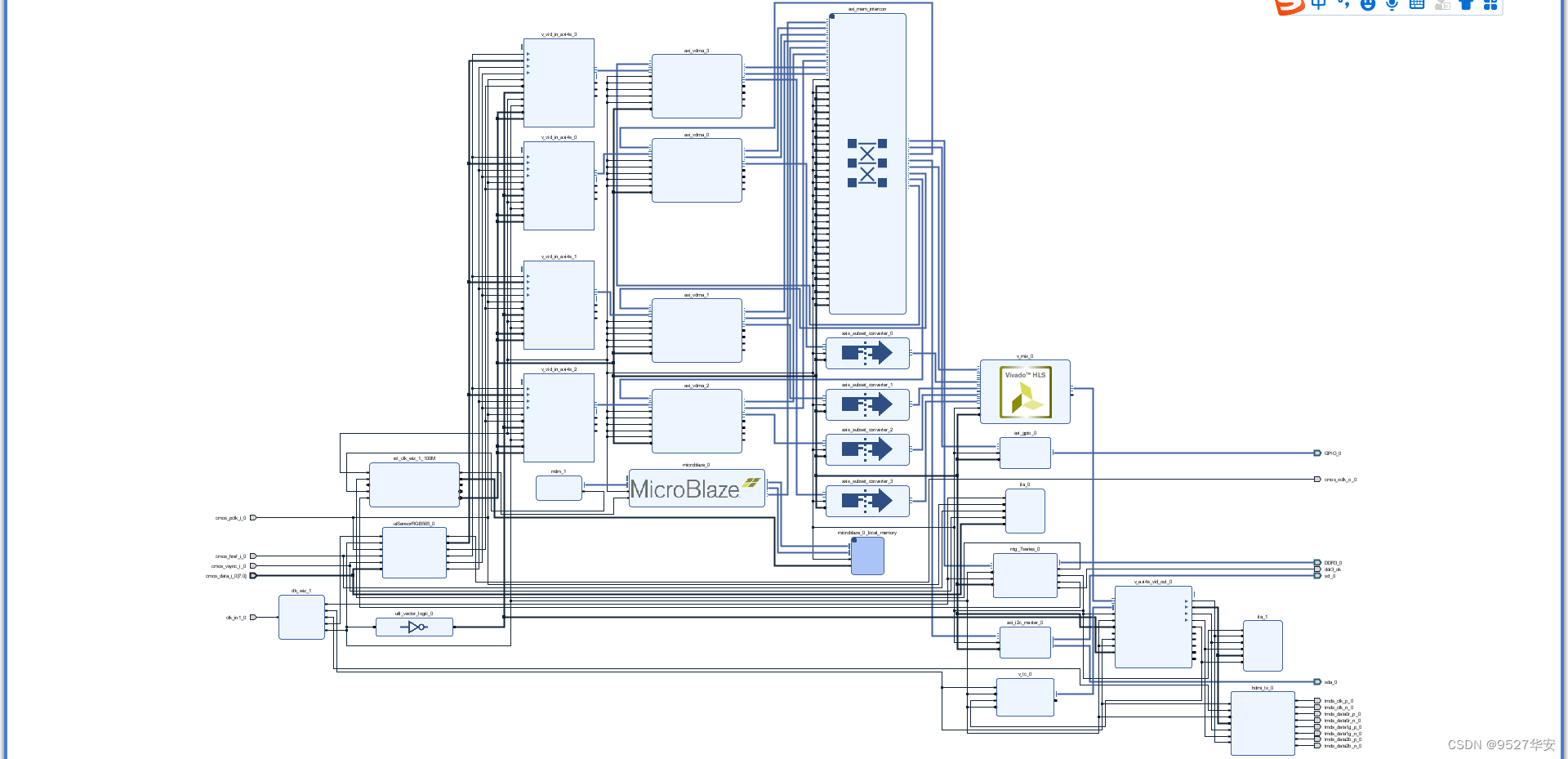

优化的效果是降低了资源消耗，优化后的Vivado Block Design工程如图：

9.福利：工程源码获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。

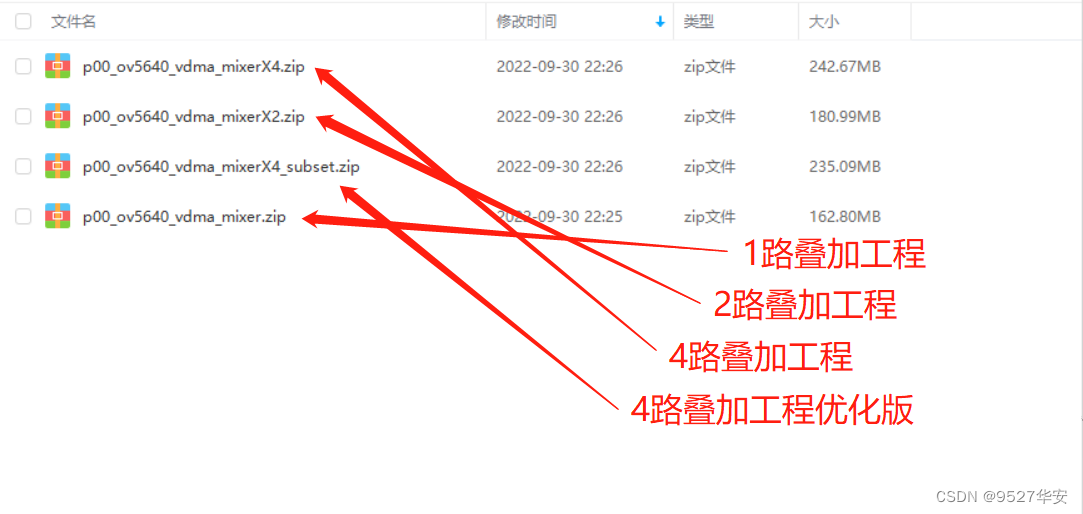

网盘资料如下：
