FPGA高端项目:FPGA解码MIPI视频+图像缩放,基于MIPI CSI-2 RX Subsystem架构实现,提供8套工程源码和技术支持
1、前言
FPGA图像采集领域目前协议最复杂、技术难度最高的应该就是MIPI协议了,MIPI解码难度之高,令无数英雄竞折腰,以至于Xilinx官方不得不推出专用的IP核供开发者使用,不然太高端的操作直接吓退一大批FPGA开发者,就没人玩儿了。
工程概述
本设计基于Xilinx系列FPGA开发板,采集OV5640摄像头的2Lane MIPI视频,OV5640摄像头配置为MIPI模式,引脚经过权电阻方案后接入FPGA的HS BANK的LVDS差分IO;调用Xilinx的MIPI CSI-2 RX Subsystem IP实现MIPI的D-PHY功能,该IP由Xilinx免费提供,将MIPI视频解码后以AXIS视频流格式输出;再调用Xilinx的Sensor Demosaic IP实现RAM转RGB功能; 再调用Xilinx的Gammer LUT IP实现伽马校正功能; 再调用Xilinx官方的Video Processing Subsystem IP核将输入视频进行图像缩放操作,该操作通过Zynq软核SDK软件配置,其本质为通过AXI_Lite 做寄存器配置;再调用Xilinx的VDMA IP实现图像三帧缓存功能;再调用Xilinx的Video Timing Controller和AXI4-Stream toVideo Out IP实现视频流从AXI4-Stream到VGA时序的转换;最后调用纯verilog代码实现的RGB转HDMI模块将视频以HDMI接口输出显示器显示;针对目前市面上主流的FPGA,本Xilinx系列FPGA解码OV5640-MIPI视频方案一共移植了8套工程源码,详情如下:

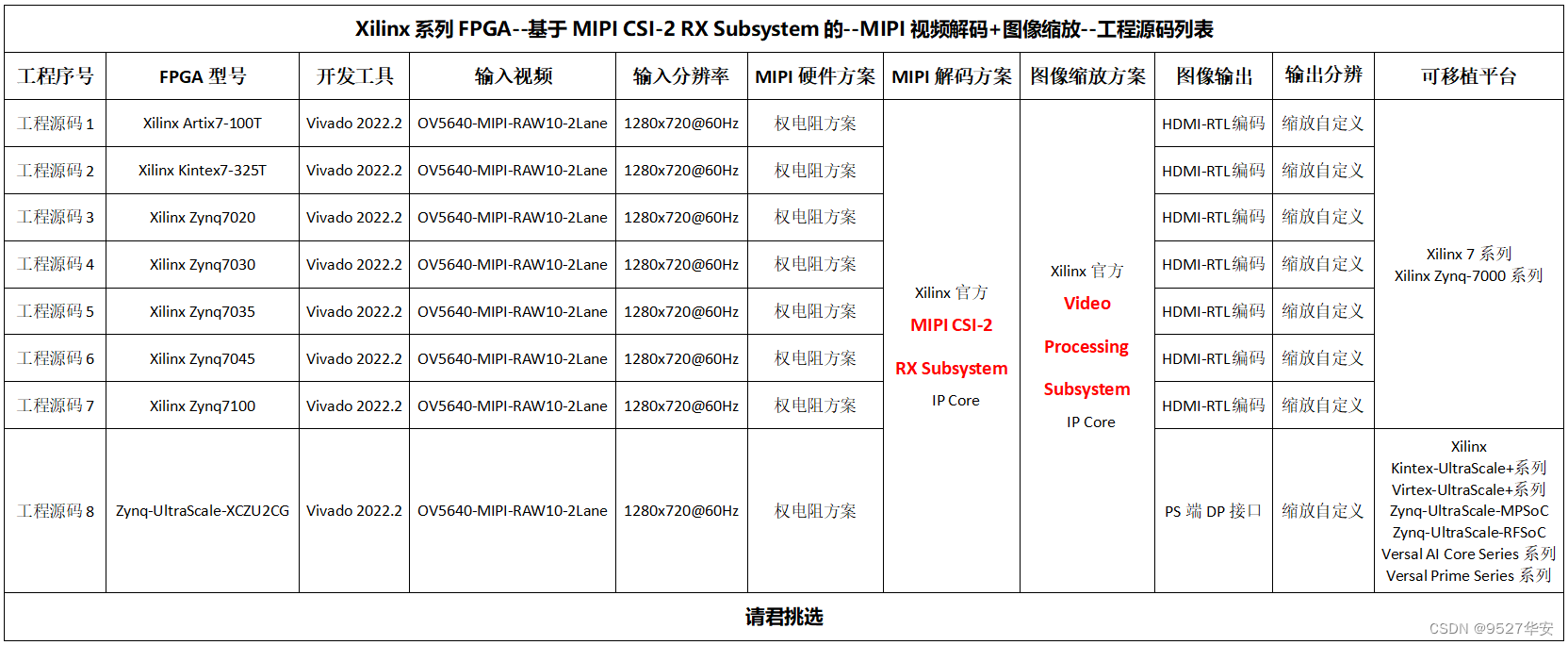

这里说明一下提供的8套工程源码的作用和价值,如下:
工程源码1
FPGA开发板型号为Xilinx–Artix7–xc7a100tfgg484-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为DDR3;最后视频以HDMI接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx 7系列FPGA的MIPI解码+图像缩放应用;
工程源码2
FPGA开发板型号为Xilinx–Kintex7–xc7k325tffg900-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为DDR3;最后视频以HDMI接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx 7系列FPGA的MIPI解码+图像缩放应用;
工程源码3
FPGA开发板型号为Xilinx–Zynq7020–xc7z020clg400-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为PS端DDR3;最后视频以HDMI接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx Zynq-7000系列FPGA的MIPI解码+图像缩放应用;
工程源码4
FPGA开发板型号为Xilinx–Zynq7030–xc7z030ffg676-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为PS端DDR3;最后视频以HDMI接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx Zynq-7000系列FPGA的MIPI解码+图像缩放应用;
工程源码5
FPGA开发板型号为Xilinx–Zynq7035–xc7z035ffg676-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为PS端DDR3;最后视频以HDMI接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx Zynq-7000系列FPGA的MIPI解码+图像缩放应用;
工程源码6
FPGA开发板型号为Xilinx–Zynq7045–xc7z045ffg900-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为PS端DDR3;最后视频以HDMI接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx Zynq-7000系列FPGA的MIPI解码+图像缩放应用;
工程源码7
FPGA开发板型号为Xilinx–Zynq7100–xc7z100ffg900-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为PS端DDR3;最后视频以HDMI接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx Zynq-7000系列FPGA的MIPI解码+图像缩放应用;
工程源码8
FPGA开发板型号为Xilinx–Zynq–UltraScale–xczu2cg-sfvc784-1-e,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过MIPI CSI-2 RX Subsystem实现MIPI解码并输出AXI4-Stream视频流,再经过Sensor Demosaic实现Bayer转RGB,再经过Gammer LUT实现伽马校正,再经过Video Processing Subsystem 实现图像缩放,再经过VDMA实现视频三帧缓存,图像缓存介质为PS端DDR4;最后视频以DP接口输出,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;该方案适用于Xilinx Zynq-UltraScale系列FPGA的MIPI解码+图像缩放应用;
本文详细描述了Xilinx 系列FPGA解码MIPI视频+图像缩放的设计方案,工程代码编译通过后上板调试验证,可直接项目移植,适用于在校学生做毕业设计、研究生项目开发,也适用于在职工程师做项目开发,可应用于医疗、军工等行业的数字成像和图像传输领域;整个工程调用Zynq软核做IP的配置,Zynq的配置在Vitis SDK里以C语言软件代码的形式运行,所以整个工程包括FPGA逻辑设计和Vitis SDK软件设计两部分,需要具备FPGA和嵌入式C语言的综合能力,不适合初学者或者小白;
提供完整的、跑通的工程源码和技术支持;
工程源码和技术支持的获取方式放在了文章末尾,请耐心看到最后;
关于MIPI协议,请自行搜索,csdn就有很多大佬讲得很详细,我就不多写这块了;
免责声明
本工程及其源码即有自己写的一部分,也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等),若大佬们觉得有所冒犯,请私信批评教育;部分模块源码转载自上述网络,版权归原作者所有,如有侵权请联系我们删除;基于此,本工程及其源码仅限于读者或粉丝个人学习和研究,禁止用于商业用途,若由于读者或粉丝自身原因用于商业用途所导致的法律问题,与本博客及博主无关,请谨慎使用。。。
2、相关方案推荐
我这里已有的 MIPI 编解码方案
我这里目前已有丰富的基于FPGA的MIPI编解码方案,主要是MIPI解码的,既有纯vhdl实现的MIPI解码,也有调用Xilinx官方IP实现的MIPI解码,既有2line的MIPI解码,也有4line的MIPI解码,既有4K分辨率的MIPI解码,也有小到720P分辨率的MIPI解码,既有基于Xilinx平台FPGA的MIPI解码也有基于Altera平台FPGA的MIPI解码,还有基于Lattice平台FPGA的MIPI解码,后续还将继续推出更过国产FPGA的MIPI解码方案,毕竟目前国产化方案才是未来主流,后续也将推出更多MIPI编码的DSI方案,努力将FPGA的MIPI编解码方案做成白菜价。。。
基于此,我专门建了一个MIPI编解码的专栏,并将MIPI编解码的博客都放到了专栏里整理,对FPGA编解码MIPI有项目需求或学习兴趣的兄弟可以去我的专栏看看,专栏地址如下:
点击直接前往专栏
本方案在Xilinx Artix7-35T上解码MIPI视频的应用
本方案适应于Xilinx系列FPGA平台,针对目前市面上主流的FPGA,本博将本方案分别移植到了Xilinx 的Artix7、Kintex7、Zynq7000、Zynq UltraScale等平台共计16套工程源码,本文讲述的是在Zynq7000中端FPGA上的应用,想要直接应用于Xilinx Artix7-35T 系列FPGA上的ov5640-MIPI视频解码应用的读者,可以参考我之前写得博客,以下是博客地址:
点击直接前往
本方案在Xilinx Artix7-100T上解码MIPI视频的应用
本方案适应于Xilinx系列FPGA平台,针对目前市面上主流的FPGA,本博将本方案分别移植到了Xilinx 的Artix7、Kintex7、Zynq7000、Zynq UltraScale等平台共计16套工程源码,本文讲述的是在Zynq7000中端FPGA上的应用,想要直接应用于Xilinx Artix7-100T 系列FPGA上的ov5640-MIPI视频解码应用的读者,可以参考我之前写得博客,以下是博客地址:
点击直接前往
本方案在Xilinx Kintex7上解码MIPI视频的应用
本方案适应于Xilinx系列FPGA平台,针对目前市面上主流的FPGA,本博将本方案分别移植到了Xilinx 的Artix7、Kintex7、Zynq7000、Zynq UltraScale等平台共计16套工程源码,本文讲述的是在Artix7-100T低端FPGA上的应用,想要直接应用于Xilinx Kintex7系列FPGA上的ov5640-MIPI视频解码应用的读者,可以参考我之前写得博客,以下是博客地址:
点击直接前往
本方案在Xilinx Zynq7000上解码MIPI视频的应用
本方案适应于Xilinx系列FPGA平台,针对目前市面上主流的FPGA,本博将本方案分别移植到了Xilinx 的Artix7、Kintex7、Zynq7000、Zynq UltraScale等平台共计16套工程源码,本文讲述的是在Kintex7中端FPGA上的应用,想要直接应用于Xilinx Zynq7000系列FPGA上的ov5640-MIPI视频解码应用的读者,可以参考我之前写得博客,里面包括了Zynq7020、Zynq7030、Zynq7035、Zynq7045、Zynq7100等平台;以下是博客地址:
点击直接前往
本方案在Xilinx Zynq UltraScale上解码MIPI视频的应用
本方案适应于Xilinx系列FPGA平台,针对目前市面上主流的FPGA,本博将本方案分别移植到了Xilinx 的Artix7、Kintex7、Zynq7000、Zynq UltraScale等平台共计16套工程源码,本文讲述的是在Artix7-100T低端FPGA上的应用,想要直接应用于Xilinx Zynq UltraScale系列FPGA上的ov5640-MIPI视频解码应用的读者,可以参考我之前写得博客,里面包括了Zynq UltraScale XCZU2CG、Zynq UltraScale XCZU3EG、Zynq UltraScale XCZU4EV、Zynq UltraScale XCZU7EV、Zynq UltraScale XCZU9EG等平台;以下是博客地址:
点击直接前往
纯VHDL代码解码ov5640-MIPI视频方案
与上述基于MIPI CSI-2 RX Subsystem方案不同,本博也提供基于纯VHDL代码解码ov5640-MIPI视频的方案,该方案的区别与优势在于可以看到VHDL源码而非单纯的IP,能看到源码的意思就是你可以任意修改源码以适配自己的项目,其意义与价值无需多言,该方案目前已在Xilinx Zynq7020上移植成功,共有两套工程源码,一套是单路ov5640-MIPI视频解码后HDMI输出;另一套是4路ov5640-MIPI视频解码经缩放拼接后HDMI 4分屏输出;感兴趣的可以参考我之前的博客;
单路MIPI解码输出博客地址如下:
点击直接前往
4路MIPI解码缩放拼接输出博客地址如下:
点击直接前往
Video Processing Subsystem图像缩放应用
本设计采用Vivado2022.2版本设计,该版本属于高版本,不能使用HLS2019.2及其以下版本生成的HLS IP,所以也就不能使用本博客自研的HLS图像缩放IP,只能使用Video Processing Subsystem,关于Video Processing Subsystem,之前写过一篇博客,可以参考学习,以下是博客地址:
点击直接前往
3、详细设计方案

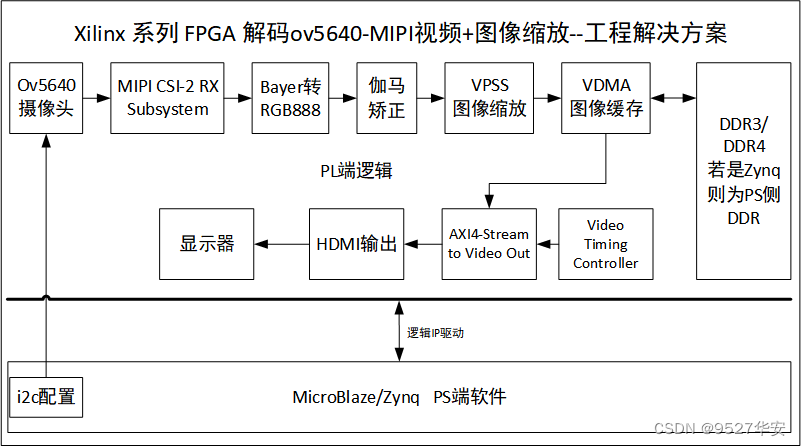

设计原理框图
设计原理框图如下:
OV5640及其配置
输入视频采用廉价的OV5640摄像头模组,配置为MIPI模式,2 Lane,数据格式为RAW10,线速率为1000Mbps,视频分辨率为1280X720,一个时钟一个像素,OV5640需要SCCB总线配置才能运行,该总线等价于I2C总线,纯FPGA的工程调用AXI-GPIO模拟I2C,利用Vitis软件配置OV5640;Zynq的工程使用PS端自带的i2c片内外资源,利用Vitis软件配置OV5640,配置部分代码有C语言实现,具体参考Vitis程序;
MIPI-DPHY硬件权电阻方案
使用Xilinx官方推荐的权电阻硬件方案将输入的差分MIPI对恢复HS和PL,原理图部分截图如下:
注意:权电阻方案只在低速率的MIPI模式下可用,高速率的MIPI请用专用芯片实现,比如MC20001,MC系列这种方案可以支持到2Gbps/Lane速率以上,只要FPGA的IO速率够用;
MIPI CSI-2 RX Subsystem
调用Xilinx的MIPI CSI-2 RX Subsystem IP实现MIPI的D-PHY功能,该IP由Xilinx免费提供,将MIPI视频解码后以AXIS视频流格式输出;该IP不需要额外的SDK软件配置,调用和配置如下:
由于调用了Xilinx的MIPI CSI-2 RX Subsystem IP核,所以性能上就取决于你的FPGA型号,理论上FPGA越高端,支持的IO线速率或者GT高速接口线速率就越高,就能跑速率更高的MIPI视频;
该IP适应性极强,支持的MIPI相机性能参数如下:
并且,在越高端的FPGA型号上,该IP支持的高端性能也越多;
由于调用了Xilinx的MIPI CSI-2 RX Subsystem IP核,NIPI视频解码的稳定性很好,且使用及其简单,缺点是看不到源码,出了问题后不好排查,只能在输入输出接口添加ila进行逐级追踪;
本方案使用的FPGA型号为Xilinx zynq 7000系列,属于中端FPGA的MIPI解码应用,再小型的Artix7-35T或者Spartan7、Spartan6等就已经不能使用MIPI CSI-2 RX Subsystem了;

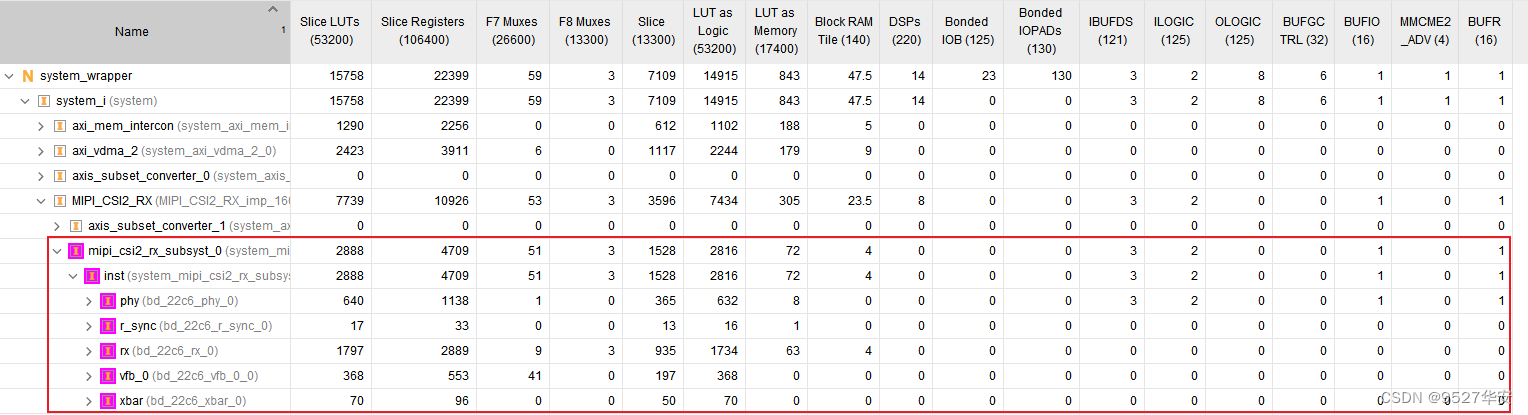

以工程源码3为例,MIPI CSI-2 RX Subsystem占用逻辑资源如下:
Sensor Demosaic图像格式转换
调用Xilinx的Sensor Demosaic IP实现RAM转RGB功能,该IP通过Vitis的C代码软件配置,Sensor Demosaic调用和C代码软件配置代码截图如下:
Gammer LUT伽马校正
调用Xilinx的Gammer LUT IP实现伽马校正功能,该IP通过Vitis的C代码软件配置,Gammer LUT调用和C代码软件配置代码截图如下:
Video Processing Subsystem 介绍
由于工程所用到的IP都是常用IP,所以这里重点介绍一下Video Processing Subsystem;
Video Processing Subsystem有缩放、去隔行、颜色空间转换等功能,这里仅使用图像缩放功能;其特点如下:
优点1:适用于Xilinx所有系列的FPGA器件和所有的Vivado版本;
优点2:支持最大分辨率:8K,即可以处理高达8K的视频;
优点3:输入视频格式:AXI4-Stream,方便对接Xilinx图像处理套路的相关IP;
优点4:输出视频格式:AXI4-Stream,方便对接Xilinx图像处理套路的相关IP;
优点5:模块占用的FPGA逻辑资源更小,相比于自己写的HLS图像缩放而言,官方的Video Processing Subsystem资源占用大约减小30%左右,且更高效:
注意!!!!
注意!!!!
注意!!!!
注意!!!!
缺点1:需要SDK软件配置,其本质为通过AXI_Lite 做寄存器配置,设计难度现对复杂,对新手小白不太友好;
缺点2:Xilinx官方提供的Video Processing Subsystem IAP并不能实现任意尺寸的图像缩放,只能在IAP中视频分辨率查找表范围内进行缩放操作,如果想要实现自定义任意尺寸缩放,需要修改Xilinx官方提供的API源代码,对新手小白极其友好,有此类需求的朋友可以联系博主,提供私人定制服务,也就是我帮你修改Xilinx官方提供的API源代码,以实现自定义任意尺寸缩放操作;
Video Processing Subsystem逻辑资源如下,请谨慎评估你的FPGA资源情况;
Video Processing Subsystem IP配置如下:这里配置为双线性插值图像缩放算法;
VDMA图像缓存
调用Xilinx的VDMA IP实现图像三帧缓存功能,该IP通过Vitis的C代码软件配置;VDMA调用和C代码软件配置代码截图如下:
AXI4-Stream toVideo Out
再调用Xilinx的Video Timing Controller和AXI4-Stream toVideo Out IP实现视频流从AXI4-Stream到VGA时序的转换;Video Timing Controller配置为1920x1080@60Hz,输出分辨率为在1920x1080黑色背景下叠加的缩放后的视频;这两个IP不需要软件配置;Video Timing Controller和AXI4-Stream toVideo Out调用截图如下:
HDMI输出
最后用纯verilog实现的HDMI发送模块将视频输出显示器显示,该IP最大输出分辨率只支持1920*1080@60Hz;IP调用截图如下:
工程源码架构
该工程由vivado Block Design设计和SDK软件设计构成;
vivado Block Design设计主要是MIPI解码、ISP处理、图像缓存、图像输出等逻辑部分设计;
SDK软件设计主要是对Block Design设计中使用到的各种IP进行初始化和配置;

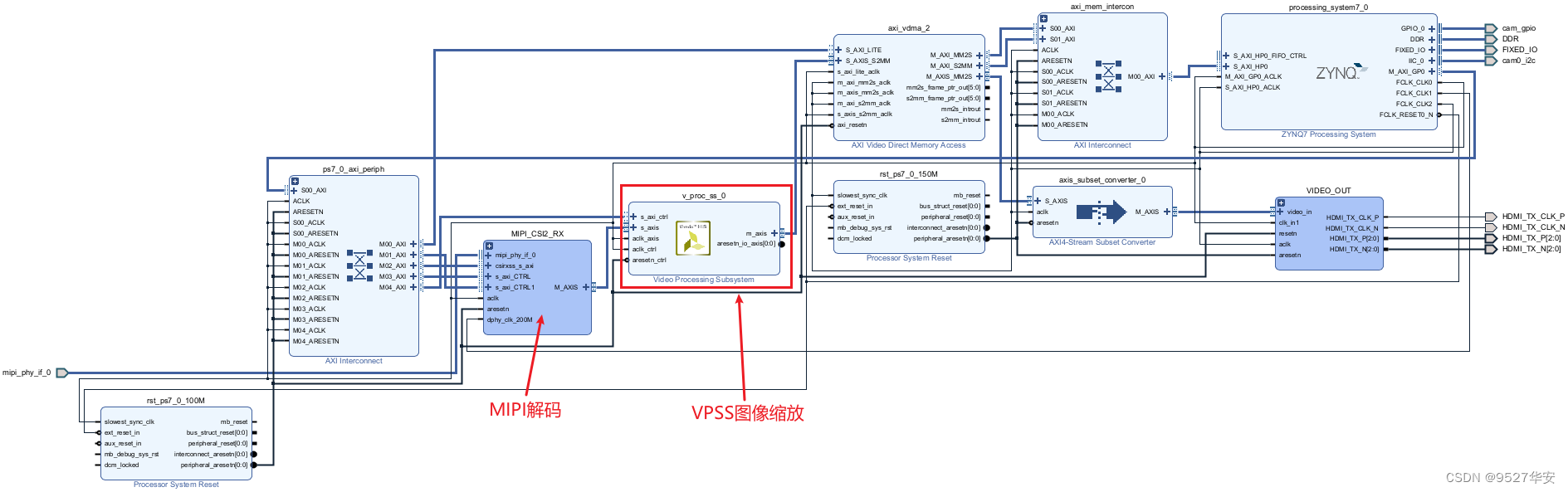

vivado Block Design设计架构如下:

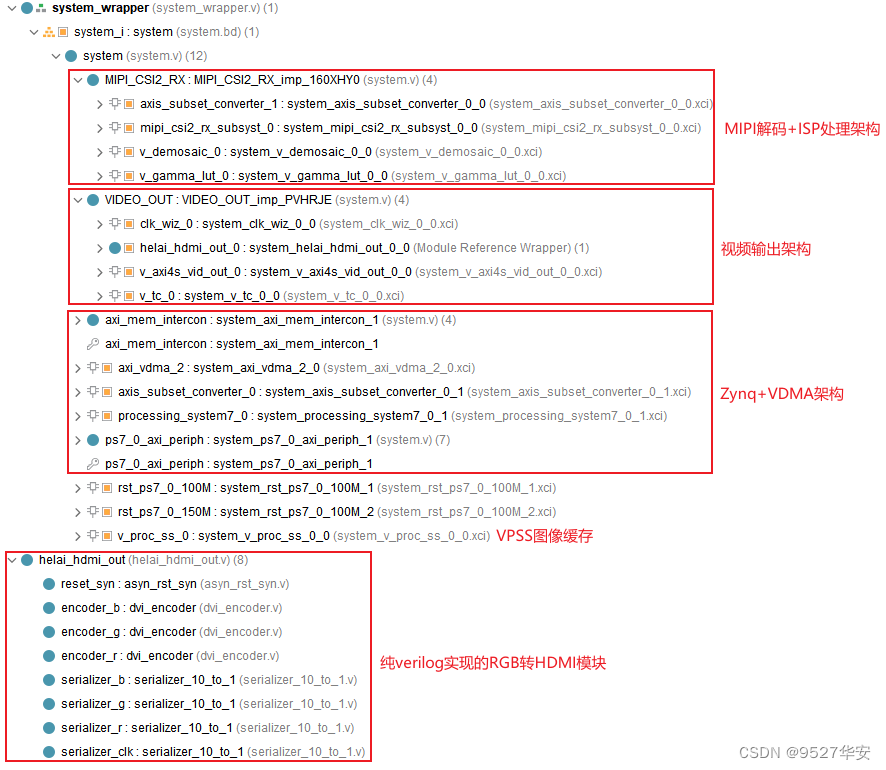

综合后的工程代码架构如下:

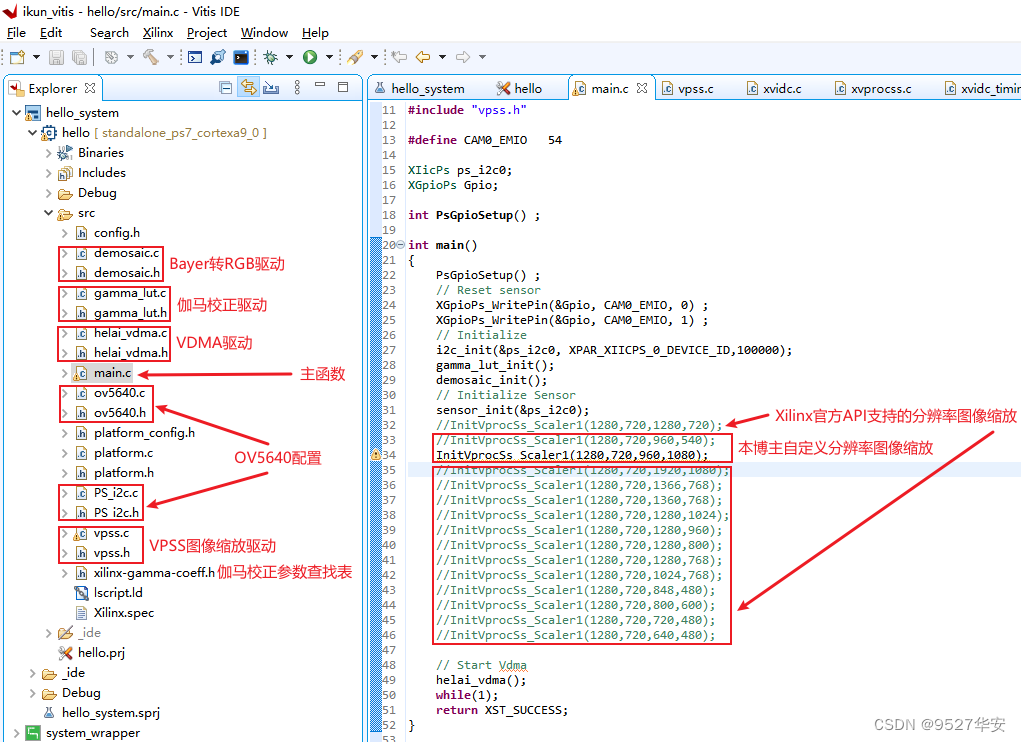

Vitis SDK C语言软件是为了配置FPGA调用的IP,用VItis打开即可查看,代码内容如下:
由于工程中用到了HLS生成的IP,Sensor Demosaic和Gammer LUT,可能会出现综合编译失败,或者警告后在Vitis SDK里找不到设备ID等情况,此时需要更改电脑系统时间或者打上官方补丁解决这件事情,具体方法参考这位大佬博文:
直接点击前往
4、vivado工程1详解:Artix7-100T版本
开发板FPGA型号:Xilinx–Artix7–xc7a100tfgg484-2;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;

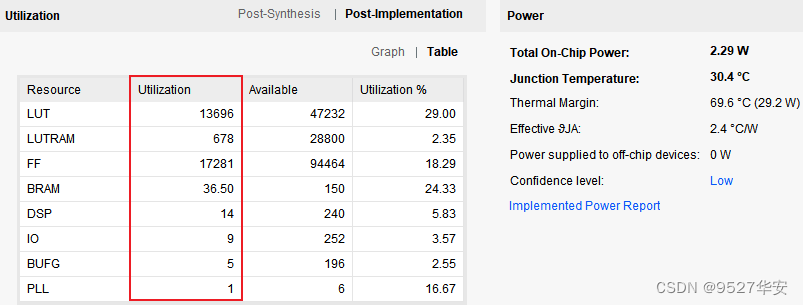

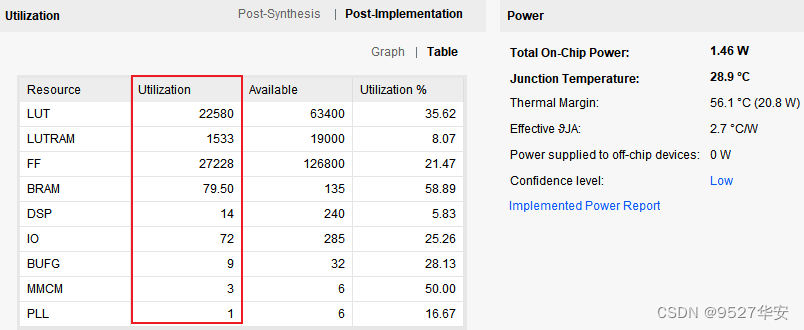

工程的资源消耗和功耗如下:
5、vivado工程2详解:Kintex7-35T版本
开发板FPGA型号:Xilinx–Kintex7–xc7k325tffg900-2;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
6、vivado工程3详解:Zynq7020版本
开发板FPGA型号:Xilinx–Zynq7020–xc7z020clg400-2;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;

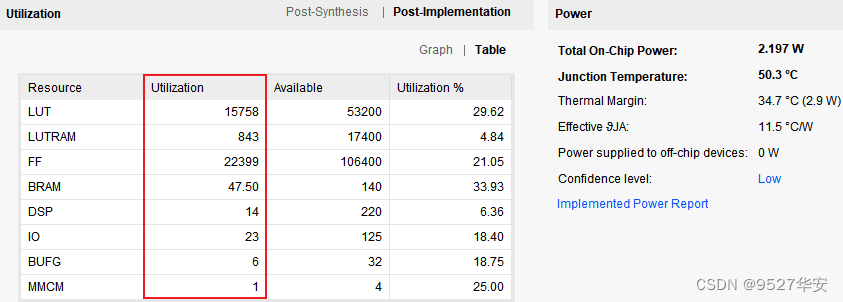

工程的资源消耗和功耗如下:
7、vivado工程4详解:Zynq7030版本
开发板FPGA型号:Xilinx–Zynq7030–xc7z030ffg676-2;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;

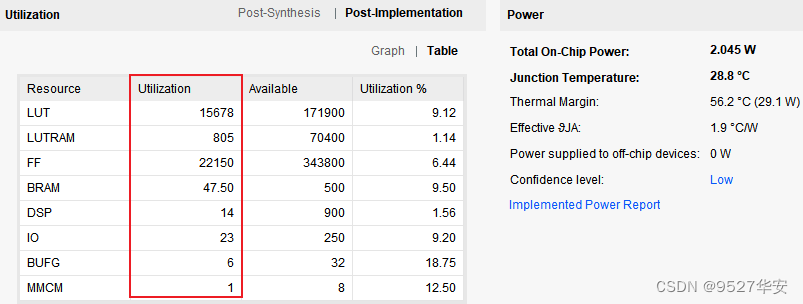

工程的资源消耗和功耗如下:
8、vivado工程5详解:Zynq7035版本
开发板FPGA型号:Xilinx–Zynq7035–xc7z035ffg676-2;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
9、vivado工程6详解:Zynq7045版本
开发板FPGA型号:Xilinx–Zynq7045–xc7z045ffg900-2;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;

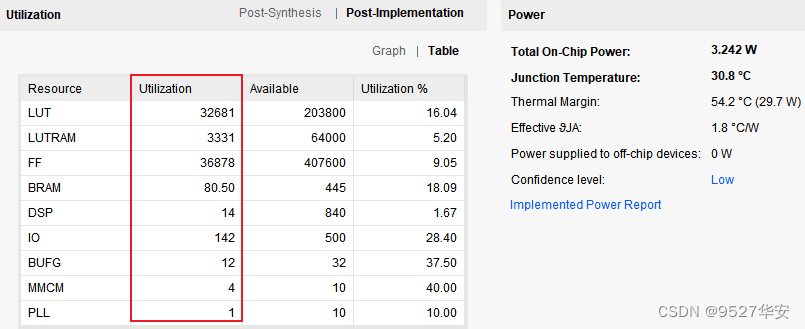

工程的资源消耗和功耗如下:
10、vivado工程7详解:Zynq7100版本
开发板FPGA型号:Xilinx–Zynq7100–xc7z100ffg900-2;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
11、vivado工程7详解:Zynq-UltraScale-xczu2cg版本
开发板FPGA型号:Xilinx–Zynq–UltraScale–xczu2cg-sfvc784-1-e;
开发环境:Vivado2022.2;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI ,分辨率1920x1080@60Hz黑色背景下叠加的缩放后的视频;
图像缩放方案:Xilinx–Video Processing Subsystem方案;
方案应用:Xilinx 系列FPGA解码MIPI视频+图像缩放;
工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
12、工程移植说明
vivado版本不一致处理
1:如果你的vivado版本与本工程vivado版本一致,则直接打开工程;
2:如果你的vivado版本低于本工程vivado版本,则需要打开工程后,点击文件–>另存为;但此方法并不保险,最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本;
3:如果你的vivado版本高于本工程vivado版本,解决如下:
打开工程后会发现IP都被锁住了,如下:
此时需要升级IP,操作如下:
FPGA型号不一致处理
如果你的FPGA型号与我的不一致,则需要更改FPGA型号,操作如下:
更改FPGA型号后还需要升级IP,升级IP的方法前面已经讲述了;
其他注意事项
1:由于每个板子的DDR不一定完全一样,所以MIG IP需要根据你自己的原理图进行配置,甚至可以直接删掉我这里原工程的MIG并重新添加IP,重新配置;
2:根据你自己的原理图修改引脚约束,在xdc文件中修改即可;
3:纯FPGA移植到Zynq需要在工程中添加zynq软核;
13、上板调试验证
准备工作
需要准备的器材如下:
FPGA开发板,可以自己准备,也可以购买本博主使用的同款开发板,省事儿;
MIPI-OV5640摄像头,可以自己准备,也可以购买本博主使用的同款开发板,省事儿;
HDMI显示器;
MIPI-OV5640摄像头与开发板连接如下:
然后上电并下载bit测试;
输出视频演示
输入视频可缩放为你想要的任意分辨率的输出视频,这里仅举两个例子;
将输入分辨率为1280x720的输入视频缩放为960x540,输出如下:
FPGA解码MIPI视频+缩放-960x540-ov5640
将输入分辨率为1280x720的输入视频缩放为960x1080,输出如下:
FPGA解码MIPI视频+缩放-960x1080
14、福利:工程代码的获取
福利:工程代码的获取
代码太大,无法邮箱发送,以某度网盘链接方式发送,
资料获取方式:私,或者文章末尾的V名片。

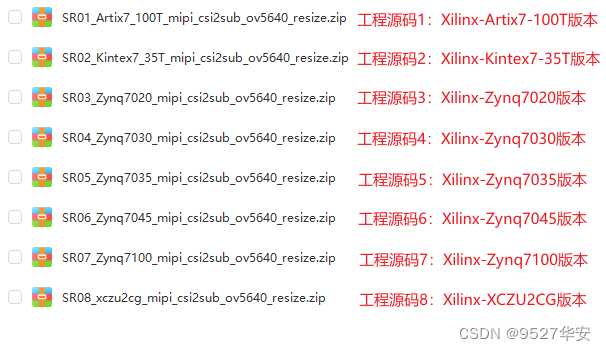

网盘资料如下:
