1、前言

FPGA图像采集领域目前协议最复杂、技术难度最高的应该就是MIPI协议了,MIPI解码难度之高,令无数英雄竞折腰,以至于Xilinx官方不得不推出专用的IP核供开发者使用,不然太高端的操作直接吓退一大批FPGA开发者,就没人玩儿了。

工程概述

本设计基于Xilinx系列FPGA开发板采集OV5640摄像头的2Line MIPI视频,本方案最大的价值在于采用纯VHDL代码实现的MIPI解码架构,包括MIPI-DPHY模块、MIPI-CSI2-RX模块、RAW转RGB模块、伽马校正模块,这些模块均有VHDL代码实现;OV5640摄像头配置为MIPI模式,RAW10数据格式,MIPI引脚经过权电阻分离出LP电路后接入FPGA的HS BANK的LVDS差分IO;首先调用VHDL实现的自研的MIPI-DPHY IP核实现MIPI协议物理层解串和通道绑定融合功能;然后调用VHDL实现的自研的MIPI-CSI2-RX IP核实现MIPI协议层解析功能,并提取出有效的像素数据以及行场等同步信号,并封装为AXI4-Stream接口协议输出;然后调用VHDL实现的自研的RAW转RGB IP核实现WAR10数据到RGB数据的转换;然后调用VHDL实现的自研的伽马校正 IP核实现伽马校正功能,使输出图像更符合人眼识别特征;然后调用Xilinx的VDMA IP实现图像三帧缓存功能;
然后调用本博主自研的基于HLS实现的OSD动态字符叠加IP实现对输出视频的动态字符叠加操作;然后调用Xilinx的Video Timing Controller和AXI4-Stream toVideo Out IP实现视频流从AXI4-Stream到VGA时序的转换;最后用自定义的RGB转HDMI模块将视频输出显示器显示;整个工程调用Zynq或MicroBlaze软核做IP的配置,在SDK里以C语言软件代码的形式运行,所以整个工程包括FPGA逻辑设计和SDK软件设计两部分,需要具备FPGA和嵌入式C语言的综合能力,不适合初学者或者小白。。。针对目前市面上主流的FPGA,本Xilinx系列FPGA解码OV5640-MIPI视频方案一共移植了1套工程源码,详情如下:

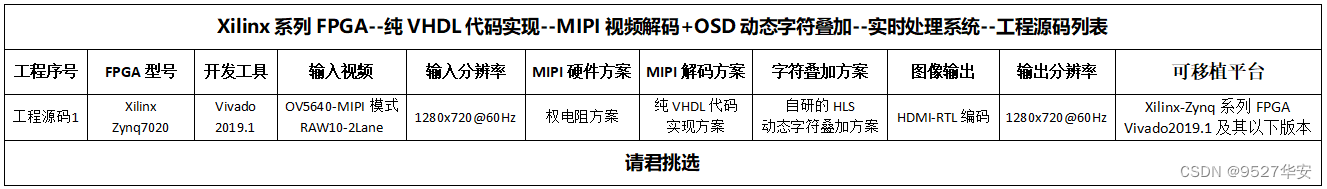

在这里插入图片描述
这里说明一下提供的1套工程源码的作用和价值,如下:

工程源码1

FPGA开发板型号为Xilinx–Zynq7020–xc7z020clg400-2,输入视频为OV5640摄像头,MIPI模式,2 Line,RAW10输出像素,分辨率配置为1280x720@60Hz;经过VHDL实现的自研的MIPI-DPHY IP核实现MIPI协议物理层解串和通道绑定融合功能,再VHDL实现的自研的MIPI-CSI2-RX IP核实现MIPI协议层解析功能,再经过VHDL实现的自研的RAW转RGB IP核实现WAR10数据到RGB数据的转换;再经过VHDL实现的自研的伽马校正 IP核实现伽马校正功能;再经过VDMA实现视频三帧缓存,图像缓存介质为DDR3;再经过本博主自研的基于HLS实现的OSD动态字符叠加IP实现对输出视频的动态字符叠加操作;最后视频以HDMI接口输出,输出分辨率为1280x720@60Hz;该方案适用于Xilinx Zynq7000系列FPGA的MIPI解码应用,需要运行Zynq软核;

本文详细描述了Xilinx系列FPGA纯VHDL代码解码MIPI视频+OSD动态字符叠加设计方案,工程代码编译通过后上板调试验证,可直接项目移植,适用于在校学生做毕业设计、研究生项目开发,也适用于在职工程师做项目开发,可应用于医疗、军工等行业的数字成像和图像传输领域;
提供完整的、跑通的工程源码和技术支持;
工程源码和技术支持的获取方式放在了文章末尾,请耐心看到最后;
关于MIPI协议,请自行搜索,csdn就有很多大佬讲得很详细,我就不多写这块了;

免责声明

本工程及其源码即有自己写的一部分,也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等),若大佬们觉得有所冒犯,请私信批评教育;基于此,本工程及其源码仅限于读者或粉丝个人学习和研究,禁止用于商业用途,若由于读者或粉丝自身原因用于商业用途所导致的法律问题,与本博客及博主无关,请谨慎使用。。。

2、相关方案推荐

我这里已有的 MIPI 编解码方案

我这里目前已有丰富的基于FPGA的MIPI编解码方案,主要是MIPI解码的,既有纯vhdl实现的MIPI解码,也有调用Xilinx官方IP实现的MIPI解码,既有2line的MIPI解码,也有4line的MIPI解码,既有4K分辨率的MIPI解码,也有小到720P分辨率的MIPI解码,既有基于Xilinx平台FPGA的MIPI解码也有基于Altera平台FPGA的MIPI解码,还有基于Lattice平台FPGA的MIPI解码,后续还将继续推出更过国产FPGA的MIPI解码方案,毕竟目前国产化方案才是未来主流,后续也将推出更多MIPI编码的DSI方案,努力将FPGA的MIPI编解码方案做成白菜价。。。
基于此,我专门建了一个MIPI编解码的专栏,并将MIPI编解码的博客都放到了专栏里整理,对FPGA编解码MIPI有项目需求或学习兴趣的兄弟可以去我的专栏看看,专栏地址如下:
点击直接前往专栏

本方案的基础MIPI解码应用

本方案有的基础MIPI解码应用,即解码MIPI视频并输出显示,可浏览我之前写的博客,博客地址如下:
点击直接前往

本方案的MIPI解码+图像缩放应用

本方案有的基础MIPI解码+图像缩放应用,即解码MIPI视频后经过图像缩放再输出显示,可浏览我之前写的博客,博客地址如下:
点击直接前往

本方案的MIPI解码+图像缩放+视频拼接应用

本方案有的基础MIPI解码+图像缩放+视频拼接应用,即解码MIPI视频后经过图像缩放+多路视频拼接再输出显示,可浏览我之前写的博客,博客地址如下:
点击直接前往

OSD动态字符叠加的基础应用

本方案是OSD动态字符叠加的基础应用,输入设备为OV5640摄像头DVP接口,分辨率为1280x720@30Hz,经过OSD动态字符叠加后以分辨率为1280x720@60Hz的HDMI接口输出,详情请参考我之前的博客,博客地址如下:
点击直接前往

SDI视频采集+OSD动态字符叠加应用

本方案是OSD动态字符叠加的升级版应用,输入设备为SDI视频,可自适应SD/HD/3G-SDI;SDI编解码方案采用GS2971+GS2972方案;分辨率最高支持1920x1080@60Hz,经过OSD动态字符叠加后以分辨率为1920x1080@60Hz的HDMI接口输出,详情请参考我之前的博客,博客地址如下:
点击直接前往
点击直接前往

3、本纯VHDL代码解码MIPI方案–性能及其优越性

一个字:牛逼,表现如下:
1:纯VHDL代码实现,学习性和阅读性达到天花板;
2:移植性还可以,只要兼容Xilinx解串源语的FPGA均可移植;
3:算法达到天花板,标准的CSI2接收协议实现解码;
4:实用性达到天花板,采用OV5640摄像头作为输入(主要是便宜),不同于市面上验证性和实验性的工程,本设计直接面向实用工程,贴近真实项目,做类似项目的兄弟可直接拿去用,一个月工资直接拿到手。。。
5:支持高达1920X1080分辨率的MIPI视频解码;
6:时序收敛很到位,考虑到MIPI协议的复杂性和时序的高要求,所以没有采用时序收敛不强的verilog,而是VHDL,虽然阅读性可能会低一些,但用户只需要知道用户接口即可,并不需要去看内部的复杂代码;
7:使用方便,虽然是VHDL代码实现,但均已封装为自定义IP,用户无需关心代码实现的复杂逻辑,仅需调用IP,通过UI界面配置即可使用,当然,如果你想看里面的源码依然可以直接打开观看;

4、详细设计方案

设计原理框图

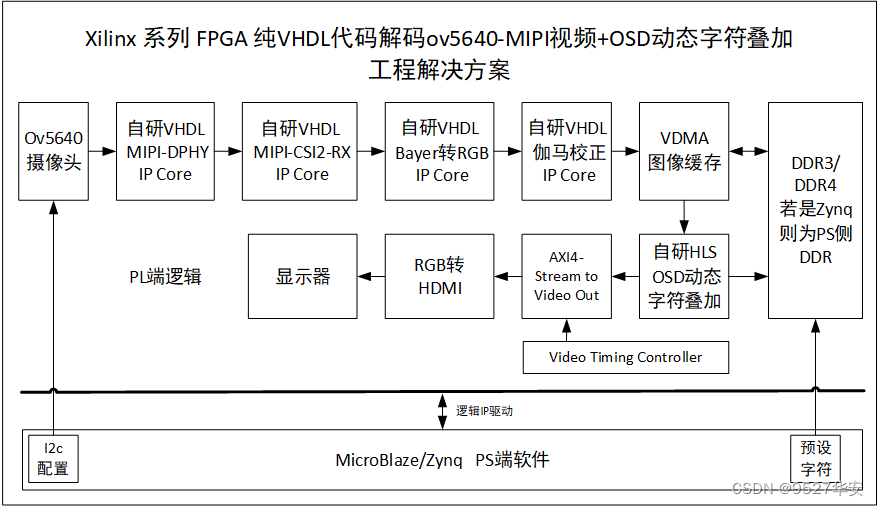

设计原理框图如下:
在这里插入图片描述

OV5640及其配置

输入视频采用廉价的OV5640摄像头模组,配置为MIPI模式,2 Lane,数据格式为RAW10,线速率为1000Mbps,视频分辨率为1280X720,一个时钟一个像素,OV5640需要SCCB总线配置才能运行,该总线等价于I2C总线,纯FPGA的工程调用AXI-GPIO模拟I2C,利用SDK软件配置OV5640;Zynq的工程使用PS端自带的i2c片内外资源,利用SDK软件配置OV5640,配置部分代码有C语言实现,具体参考SDK程序;

MIPI-DPHY硬件权电阻方案

使用Xilinx官方推荐的权电阻硬件方案将输入的差分MIPI对恢复HS和PL,原理图部分截图如下:
在这里插入图片描述
注意:权电阻方案只在低速率的MIPI模式下可用,高速率的MIPI请用专用芯片实现,比如MC20001,MC系列这种方案可以支持到2Gbps/Lane速率以上,只要FPGA的IO速率够用;

MIPI-DPHY 模块

关于MIPI D-PHY,网上介绍原理和概念的文章一大堆,在此不再重复,这里重点介绍用FPGA实现;
MIPI-DPHY 模块实现MIPI协议物理层解串和通道绑定融合功能;采用纯VHDL代码实现,为了照顾大家不习惯阅读VHDL代码的习惯,我们已经将改部分代码封装成为了自定义IP,用户无需关心代码实现的复杂逻辑,仅需调用IP,通过UI界面配置即可使用,当然,如果你想看里面的源码依然可以直接打开观看;本MIPI D-PHY只能支持1 line或者2 line的MIPI视频;参考时钟为200M,本工程中的D-PHY自定义IP调用如下:

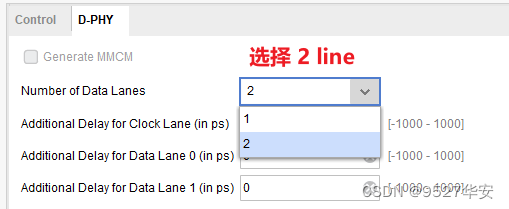

在这里插入图片描述
在这里插入图片描述
MIPI D-PHY纯VHDL源码如下:
在这里插入图片描述

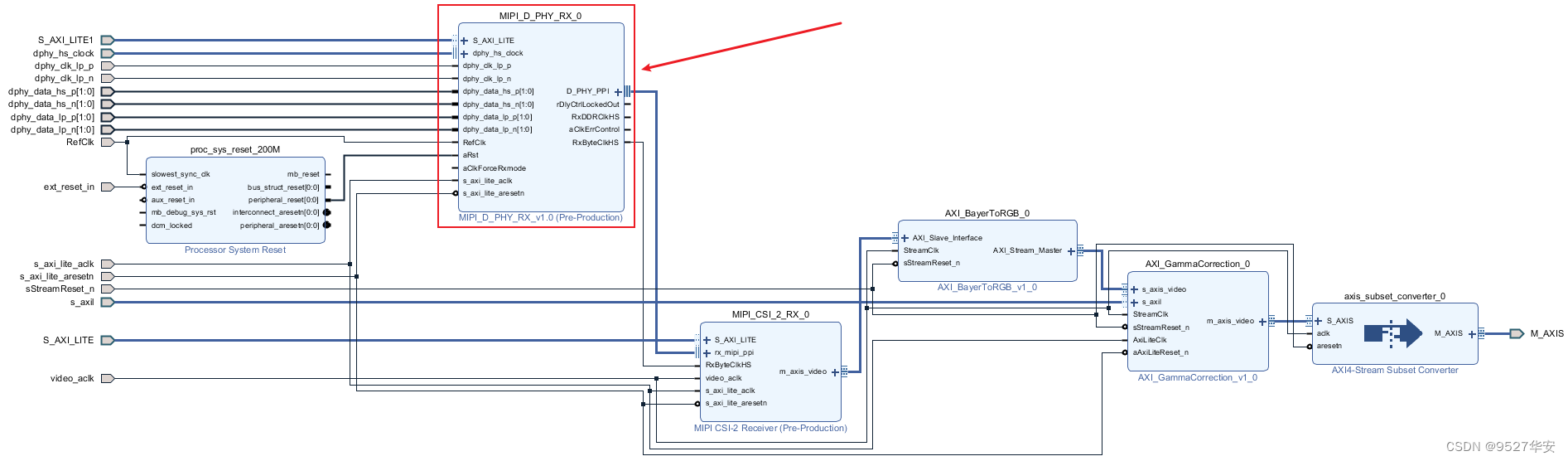

在本工程的纯VHDL代码解码MIPI视频架构中,MIPI D-PHY模块调用如下:
在这里插入图片描述

MIPI-CSI-2-RX 模块

关于MIPI CSI-2-RX,网上介绍原理和概念的文章一大堆,在此不再重复,这里重点介绍用FPGA实现;

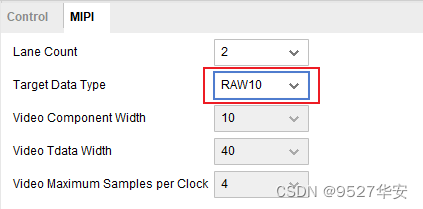

MIPI-CSI-2-RX 模块实现MIPI协议层解析功能,并提取出有效的像素数据以及行场等同步信号,并封装为AXI4-Stream接口协议输出,采用纯VHDL代码实现,为了照顾大家不习惯阅读VHDL代码的习惯,我们已经将改部分代码封装成为了自定义IP,用户无需关心代码实现的复杂逻辑,仅需调用IP,通过UI界面配置即可使用,当然,如果你想看里面的源码依然可以直接打开观看;本MIPI CSI-2-RX只能支持1 line或者2 line的MIPI视频,数据格式支持RAW10;
本工程中的CSI-2-RX自定义IP调用如下:
在这里插入图片描述

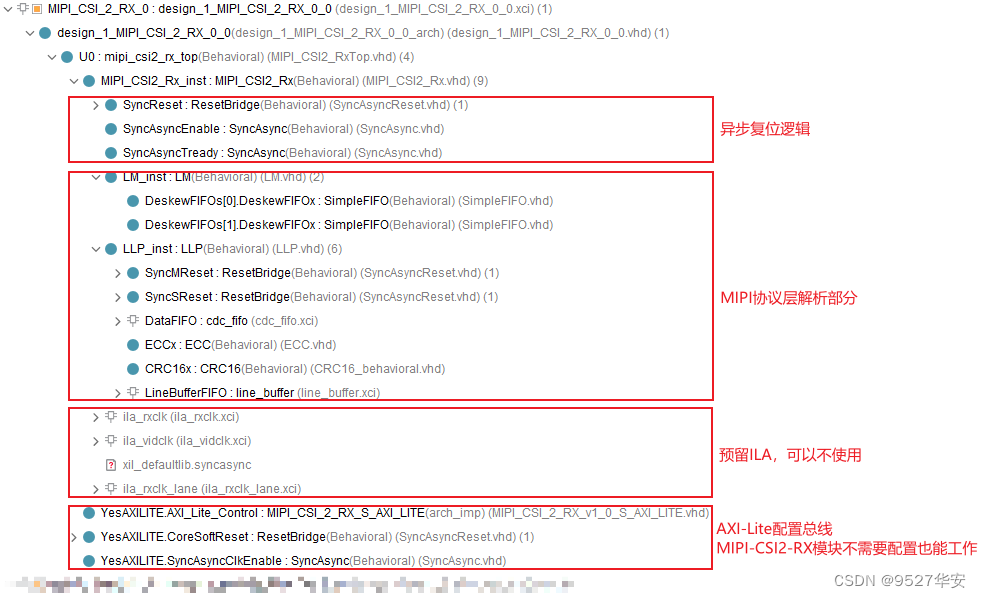

MIPI CSI-2-RX纯VHDL源码如下:
在这里插入图片描述

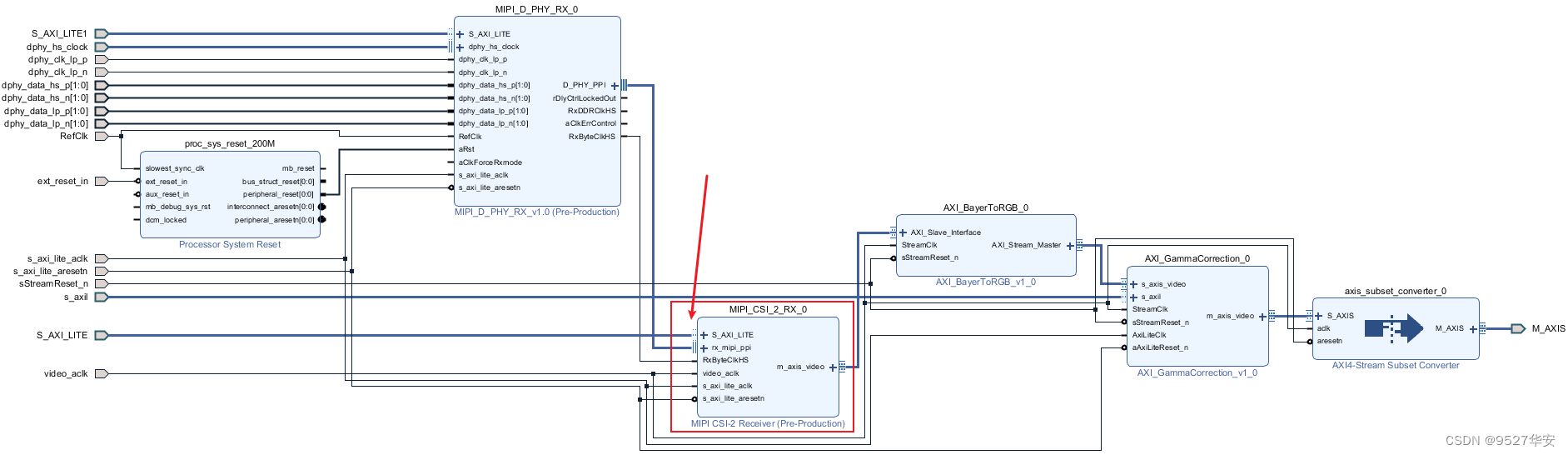

在本工程的纯VHDL代码解码MIPI视频架构中,MIPI CSI-2-RX模块调用如下:
在这里插入图片描述

Bayer转RGB模块

关于MIPI Bayer转RGB,网上介绍原理和概念的文章一大堆,在此不再重复,这里重点介绍用FPGA实现;
Bayer转RGB模块实现WAR10数据到RGB888数据的转换,采用纯VHDL代码实现,为了照顾大家不习惯阅读VHDL代码的习惯,我们已经将改部分代码封装成为了自定义IP,用户无需关心代码实现的复杂逻辑,仅需调用IP,通过UI界面配置即可使用,当然,如果你想看里面的源码依然可以直接打开观看;
本工程中的Bayer转RGB自定义IP调用如下:
在这里插入图片描述
MIPI Bayer转RGB纯VHDL源码如下:
在这里插入图片描述
代码层面很简单,将输入视频存入RAM中,然后采用插值方式补齐RGB即可;输出数据位宽为32为,其中最高两位为填充数据,可丢弃不用,低30位数据为RGB顺序,每个颜色分量10 bit;

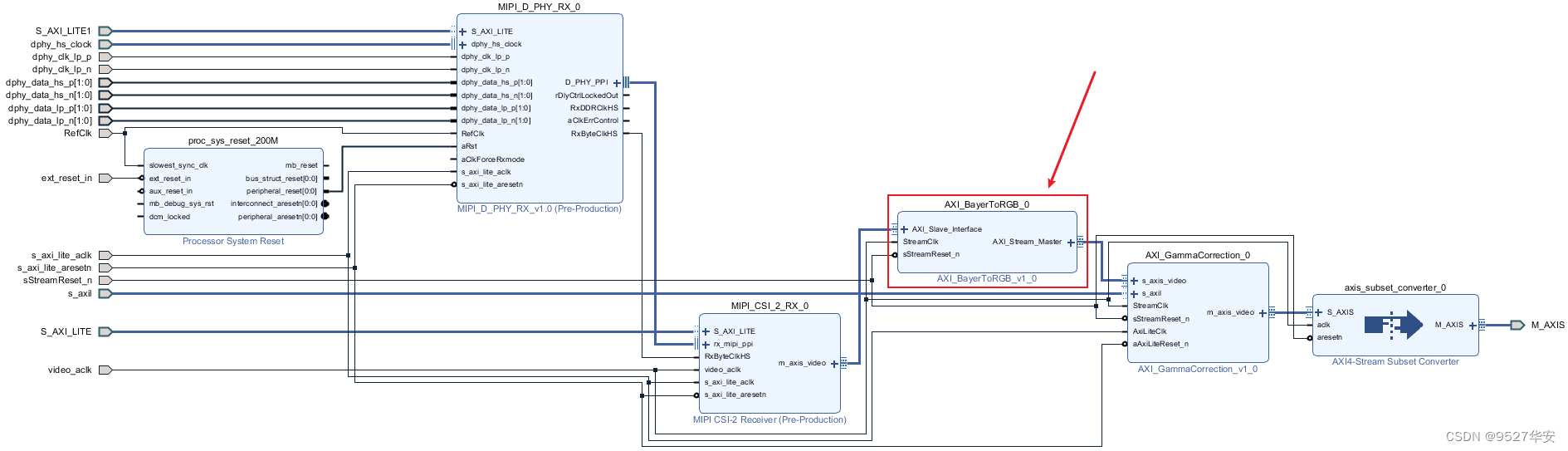

在本工程的纯VHDL代码解码MIPI视频架构中,Bayer转RGB模块调用如下:
在这里插入图片描述

伽马矫正模块

关于MIPI 伽马矫正,网上介绍原理和概念的文章一大堆,在此不再重复,这里重点介绍用FPGA实现;
伽马矫正模块实现伽马校正功能,使输出图像更符合人眼识别特征;
我们采用纯VHDL代码实现MIPI 伽马矫正功能,为了照顾大家不习惯阅读VHDL代码的习惯,我们已经将改部分代码封装成为了自定义IP,用户无需关心代码实现的复杂逻辑,仅需调用IP,通过UI界面配置即可使用,当然,如果你想看里面的源码依然可以直接打开观看;
本工程中的伽马矫正自定义IP调用如下:
在这里插入图片描述

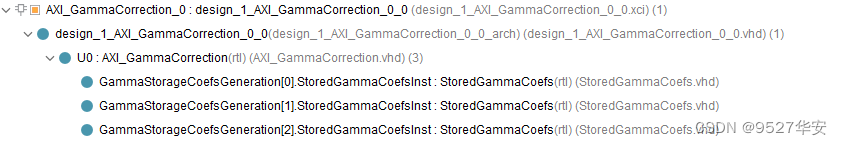

MIPI 伽马矫正纯VHDL源码如下:
在这里插入图片描述

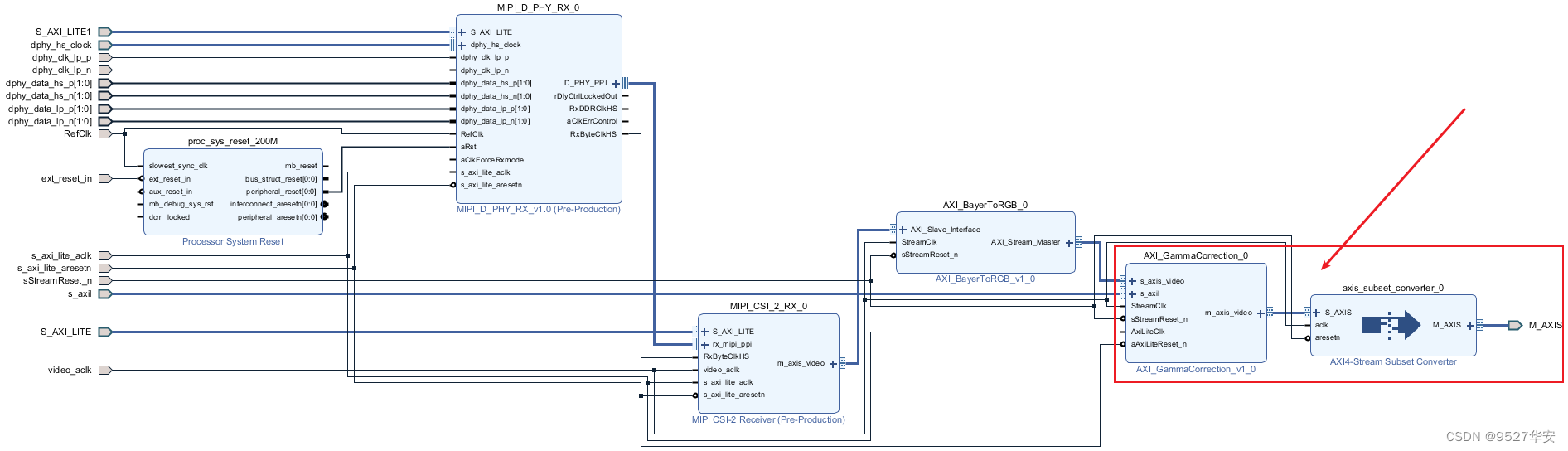

代码层面,将RGB的10 bit颜色分量减为8 bit,输出图像顺序为RBG,所以还需调用Xilinx官方的AXI4-Stream Subset Converter IP核将视频顺序调整为RGB;伽马矫正需要在SDK中配置;
在本工程的纯VHDL代码解码MIPI视频架构中,Bayer转RGB模块调用如下:
在这里插入图片描述

VDMA图像缓存

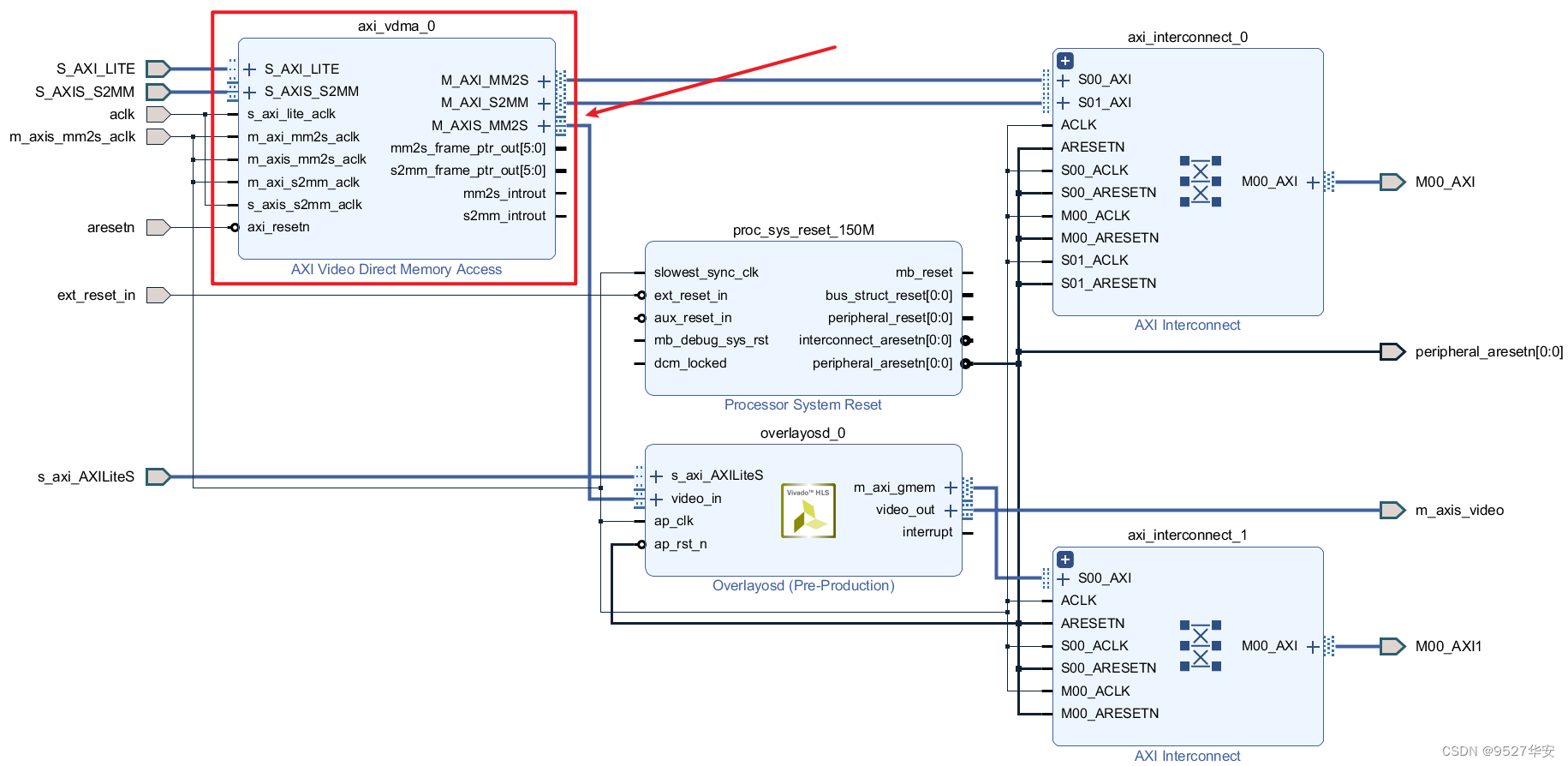

调用Xilinx的VDMA IP实现图像三帧缓存功能,该IP通过SDK的C代码软件配置;VDMA调用截图如下:
在这里插入图片描述

OSD动态字符叠加

OSD动态字符叠加设计框图如下如所示:
在这里插入图片描述
OSD动态字符叠加由视频流和字符流叠加而成,视频流来源于输入视频,经VDMA缓存DDR3后输入到动态字符叠加模块;字符流由SDK软件产生,来源是国标汉字字库,可通过软件控制字符内容产生、字符大小、字符颜色、字符显示位置等信息,并通过c语言系统函数写入DDR3,然后随视频流叠在显示;设计加采用HLS方案C++代码实现,并综合成RTL后封装为IP,可在vivado中调用该IP,关于这个方案详情,请参考我之前的博客,博客链接如下:
点击直接前往

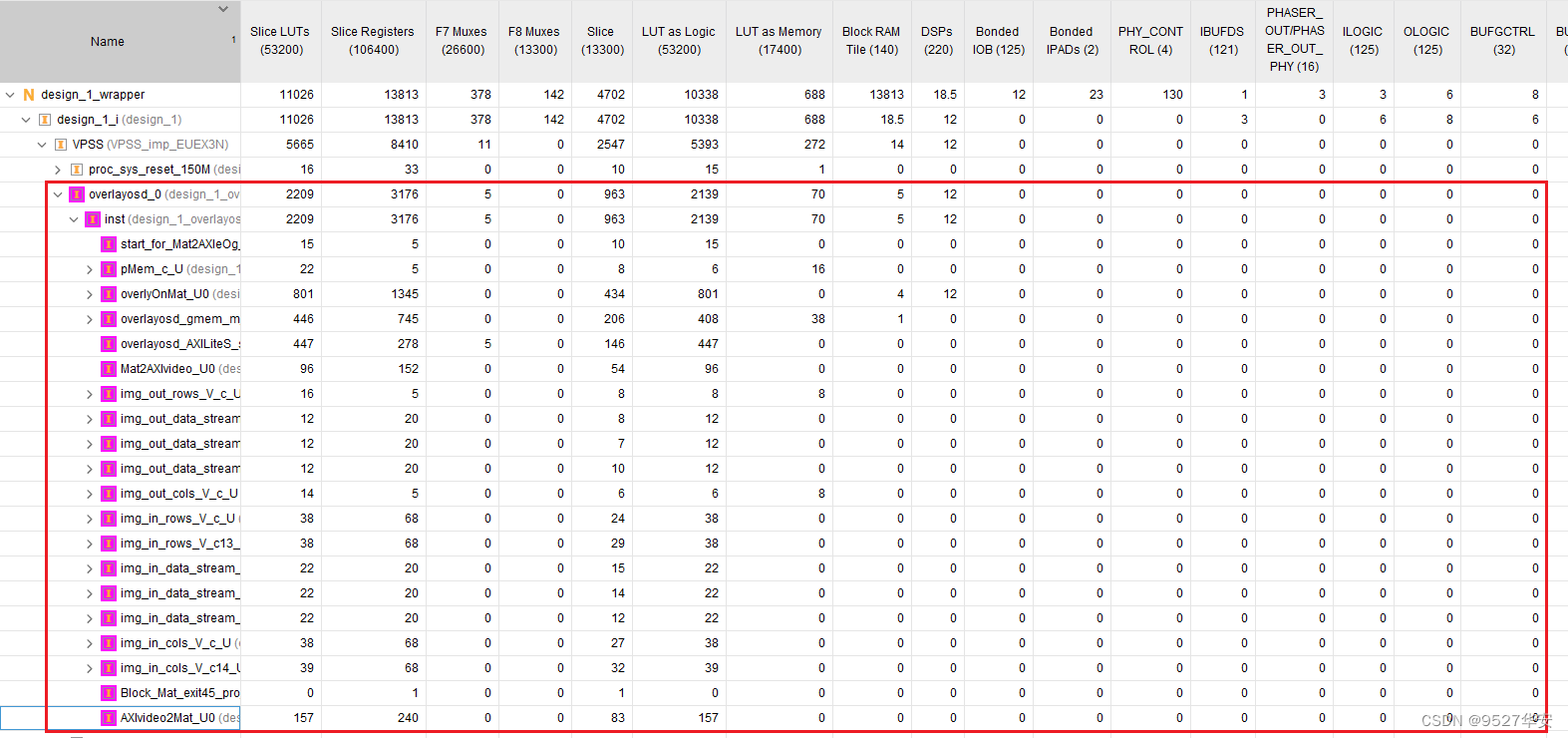

该IP在vivado中的综合资源占用情况如下:
在这里插入图片描述

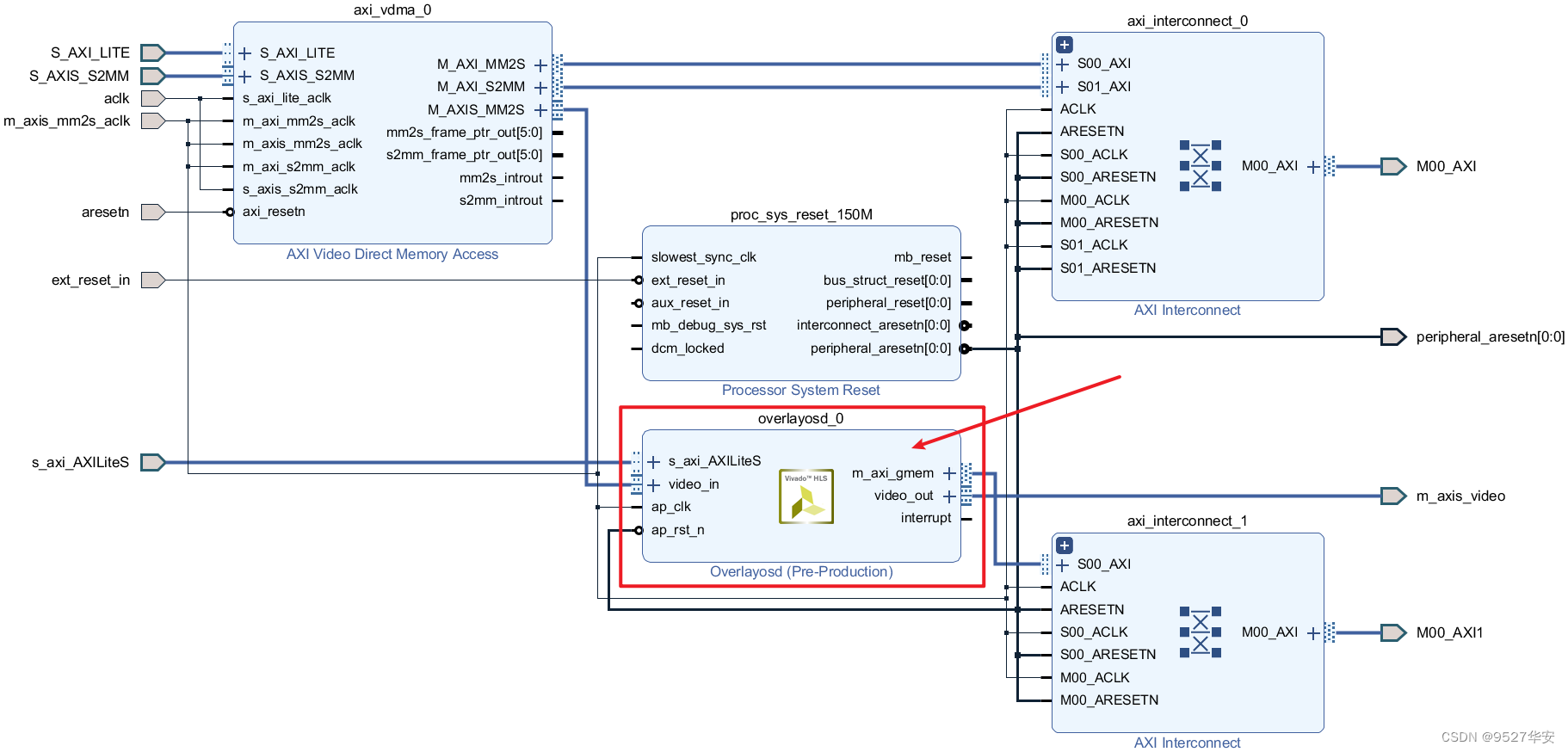

OSD动态字符叠加需要在SDK中运行驱动和用户程序才能正常工作,我在工程中给出了C语言程序,具体参考工程源码;OSD动态字符叠调用截图如下:
在这里插入图片描述

AXI4-Stream toVideo Out

再调用Xilinx的Video Timing Controller和AXI4-Stream toVideo Out IP实现视频流从AXI4-Stream到VGA时序的转换;Video Timing Controller配置为1280x720@60Hz,输出分辨率为1280x720@60Hz;这两个IP不需要软件配置;Video Timing Controller和AXI4-Stream toVideo Out调用截图如下:
在这里插入图片描述

HDMI输出

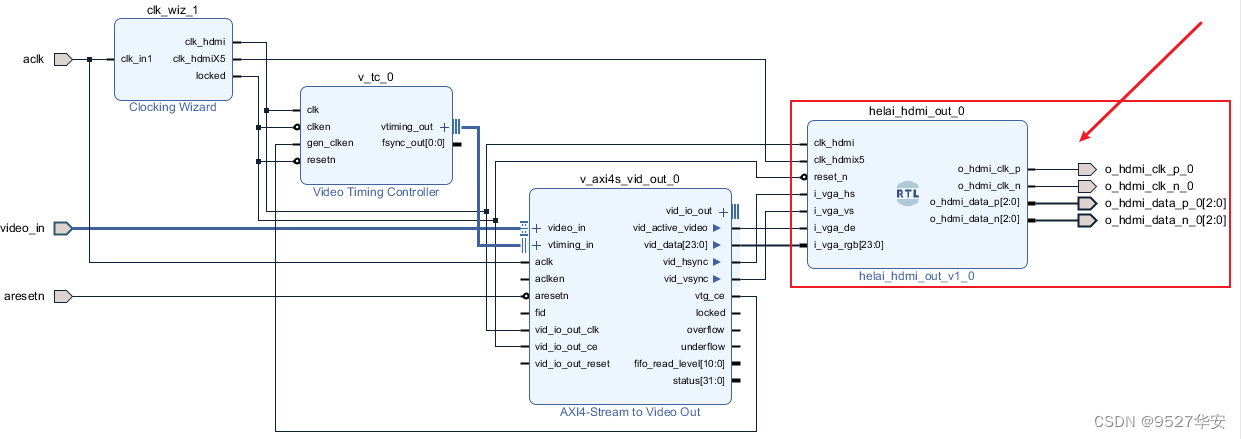

最后用纯verilog实现的HDMI发送模块将视频输出显示器显示,该IP最大输出分辨率只支持1920*1080@60Hz;IP调用截图如下:
在这里插入图片描述

工程源码架构

该工程由vivado Block Design设计和SDK软件设计构成;
vivado Block Design设计主要是MIPI解码、ISP处理、图像缓存、图像输出等逻辑部分设计;
SDK软件设计主要是对Block Design设计中使用到的各种IP进行初始化和配置;

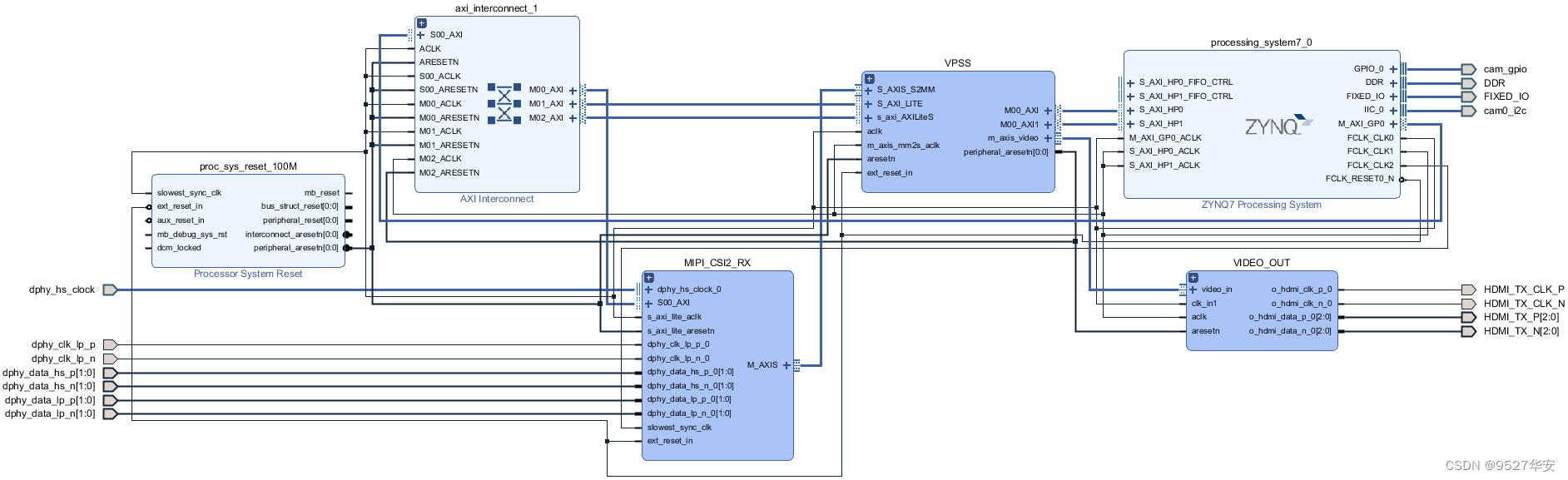

vivado Block Design设计架构如下:
在这里插入图片描述

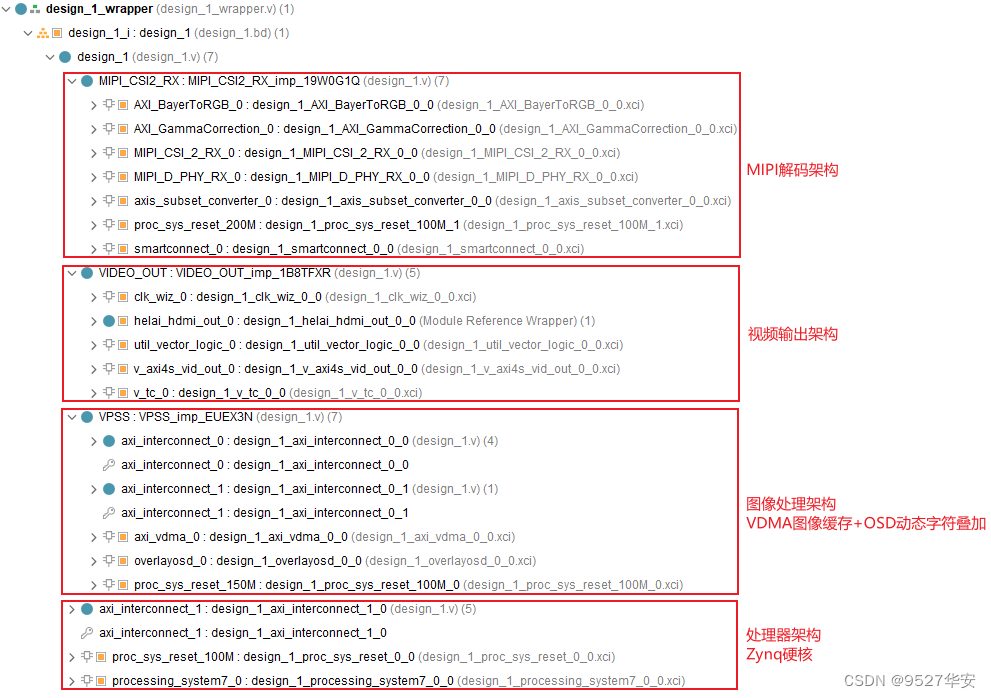

综合后的工程代码架构如下:
在这里插入图片描述

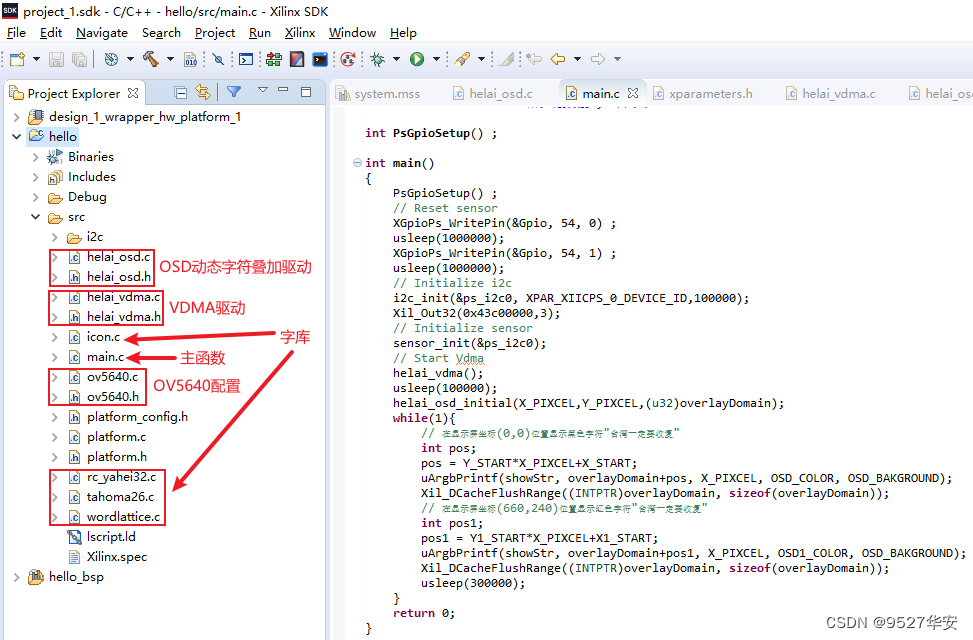

SDK C语言软件是为了配置FPGA调用的IP,用SDK 打开即可查看,代码内容如下:
在这里插入图片描述

5、vivado工程详解:Zynq7020版本

开发板FPGA型号:Xilinx–Zynq7020–xc7z020clg400-2;
开发环境:Vivado2019.1;
输入:OV5640摄像头–MIPI–2 Line–RAW10-1280x720@60Hz;
输出:HDMI–分辨率1280x720@60Hz;
MIPI解码方案:自研–纯VHDL代码方案;
字符叠加方案:自研基于HLS实现的OSD动态字符叠加方案
方案应用:Xilinx系列FPGA解码MIPI视频+OSD动态字符叠加;
工程代码架构请参考第4章节的《工程源码架构》小节内容;

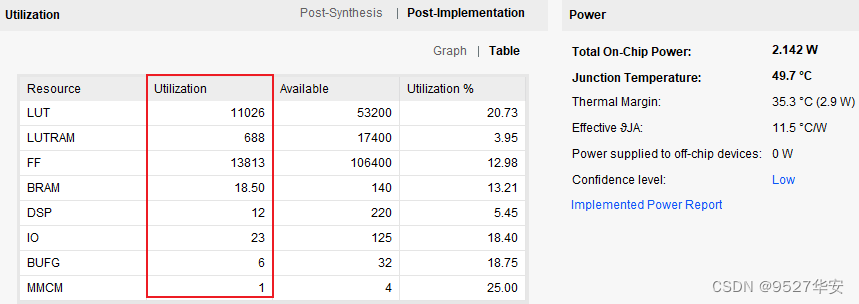

工程的资源消耗和功耗如下:
在这里插入图片描述

6、工程移植说明

vivado版本不一致处理

1:如果你的vivado版本与本工程vivado版本一致,则直接打开工程;
2:如果你的vivado版本低于本工程vivado版本,则需要打开工程后,点击文件–>另存为;但此方法并不保险,最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本;
在这里插入图片描述
3:如果你的vivado版本高于本工程vivado版本,解决如下:
在这里插入图片描述
打开工程后会发现IP都被锁住了,如下:
在这里插入图片描述
此时需要升级IP,操作如下:
在这里插入图片描述
在这里插入图片描述

FPGA型号不一致处理

如果你的FPGA型号与我的不一致,则需要更改FPGA型号,操作如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
更改FPGA型号后还需要升级IP,升级IP的方法前面已经讲述了;

其他注意事项

1:由于每个板子的DDR不一定完全一样,所以MIG IP需要根据你自己的原理图进行配置,甚至可以直接删掉我这里原工程的MIG并重新添加IP,重新配置;
2:根据你自己的原理图修改引脚约束,在xdc文件中修改即可;
3:纯FPGA移植到Zynq需要在工程中添加zynq软核;

7、上板调试验证

准备工作

需要准备的器材如下:
FPGA开发板,可以自己准备,也可以购买本博主使用的同款开发板,省事儿;
MIPI-OV5640摄像头,可以自己准备,也可以购买本博主使用的同款开发板,省事儿;
HDMI显示器;
MIPI-OV5640摄像头与开发板连接如下:
在这里插入图片描述
然后上电并下载bit测试;

输出视频演示

输出如下:
由于字符叠加的内容有湾湾的敏感词汇,所以审核未过,请参考SDI版本的视频演示,本工程的视频演示后面补齐:

GS2971的SDI接收+HLS动态字符叠加

8、福利:工程代码的获取

福利:工程代码的获取
代码太大,无法邮箱发送,以某度网盘链接方式发送,
资料获取方式:私,或者文章末尾的V名片。
网盘资料如下:
在这里插入图片描述
此外,有很多朋友给本博主提了很多意见和建议,希望能丰富服务内容和选项,因为不同朋友的需求不一样,所以本博主还提供以下服务:
在这里插入图片描述
