1、前言

没玩过视频拼接都不好意思说自己玩儿过FPGA，这是CSDN某大佬说过的一句话，鄙人深信不疑。。。目前市面上主流的FPGA图像视频拼接方案如下：
1：纯Verilog方案，但该方案很少能做到4K分辨率；
2：Xilinx的HLS方案，该方案简单，易于实现，但只能用于Xilinx自家的FPGA；
本博客使用Xilinx的HLS方案实现4K视频拼接，具体是使用Xilinx官方推出了Video Mixer IP核，该IP可轻松支持4K视频拼接，但遗憾的是仅可在Xilinx自家系列FPGA上使用，或许复旦微也可以；

工程概述

本设采用Xilinx官方的Video Mixer IP核为核心，实现4K视频拼接；输入源4路Xilinx官方的Video Test Pattem Generator IP核产生4路分辨率为1920x1080@60Hz的彩条视频，彩条视频为单像素模式（一个时钟24bit像素），输出接口为AXI4-Stream，每路彩条的形状不一样，分别为竖条彩条形状、交叉网格形状、棋盘形状、格子形状；然后调用4路Xilinx官方的XDMA将4路彩条视频写入FPGA板载DDR4中缓存；然后调用Xilinx官方的Video Mixer将4路彩条视频从DDR4中读出并做拼接处理，拼接方案为4路视频沾满4K分辨率显示器，即4路视频做4分屏拼接显示；然后给到Xilinx官方HDMI 1.4/2.0 Transmitter Subsystem IP核做4K视频的编码工作，可同时编码视频流和音频流，本工程没有音频输入；输出3路AXI4-Stream流和DDC控制信号，3路AXI4-Stream流进入Xilinx官方的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，该IP需使用FPGA GT高速接口资源；输出的差分视频信号从GT BANK上输出，进入到板载的DP159或其他同等功能的芯片做均衡处理，然后连接到HDMI2.0输出接口；HDMI2.0周边电路需要i2c配置，所以还需要调用Zynq或者MicroBlaze软核进行配置，软核开发工具为Vitis SDK；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

FPGA图像处理方案

我的主页目前有FPGA图像处理专栏，改专栏收录了我目前手里已有的FPGA图像处理方案，包括图像缩放、图像识别、图像拼接、图像融合、图像去雾、图像叠加、图像旋转、图像增强、图像字符叠加等等；以下是专栏地址：
点击直接前往

FPGA视频拼接叠加融合方案推荐

我的主页目前有FPGA视频拼接叠加融合专栏，改专栏收录了我目前手里已有的FPGA视频拼接叠加融合方案，从实现方式分类有基于HSL实现的视频拼接、基于纯verilog代码实现的视频拼接；从应用上分为单路、2路、3路、4路、8路、16路视频拼接；视频缩放+拼接；视频融合叠加；从输入视频分类可分为OV5640摄像头视频拼接、SDI视频拼接、CameraLink视频拼接等等；以下是专栏地址：
点击直接前往

4K视频输入输出方案

Xilinx系列FPGA有一套专用的基于GT高速接口资源的4K视频实现方案，我之前出过专门的博客，博客链接如下：
点击直接前往

Video Mixer视频拼接方案

Video Mixer是Xilinx官方推出的视频拼接方案，我之前出过专门的博客，博客链接如下：
点击直接前往

3、详细设计方案

设计框图

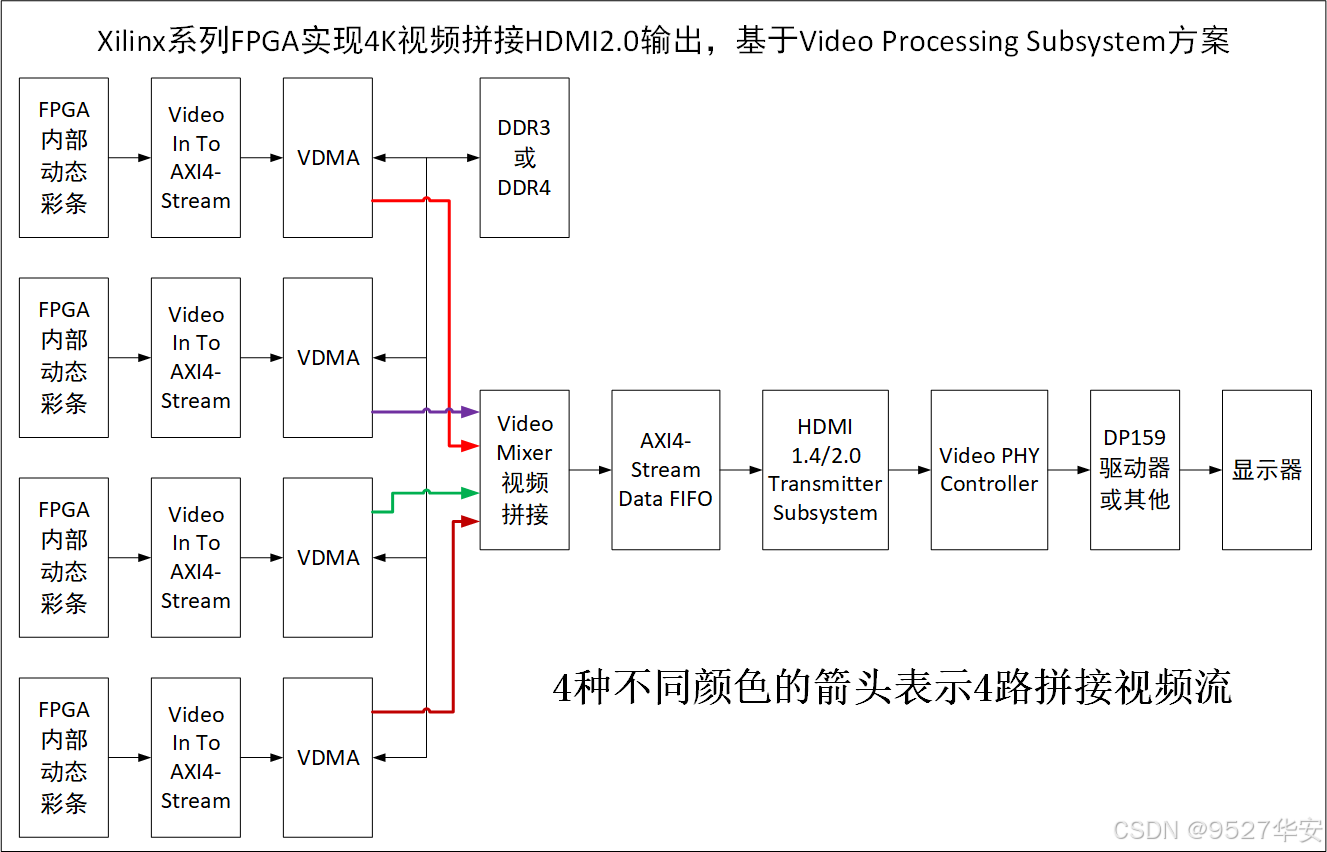

本设计使用的是Xilinx官方推荐的方案，设计框图如下：

TPG测试彩条

输入源4路Xilinx官方的Video Test Pattem Generator IP核产生4路分辨率为1920x1080@60Hz的彩条视频，彩条视频为单像素模式（一个时钟24bit像素），输出接口为AXI4-Stream，每路彩条的形状不一样，分别为竖条彩条形状、交叉网格形状、棋盘形状、格子形状；效果如下：

TPG测试彩条在Block Design中如下：

VDMA图像缓存

调用4路Xilinx官方的XDMA将4路彩条视频写入FPGA板载DDR4中缓存；VDMA只使用写模式，配置为3帧缓存，配置如下：

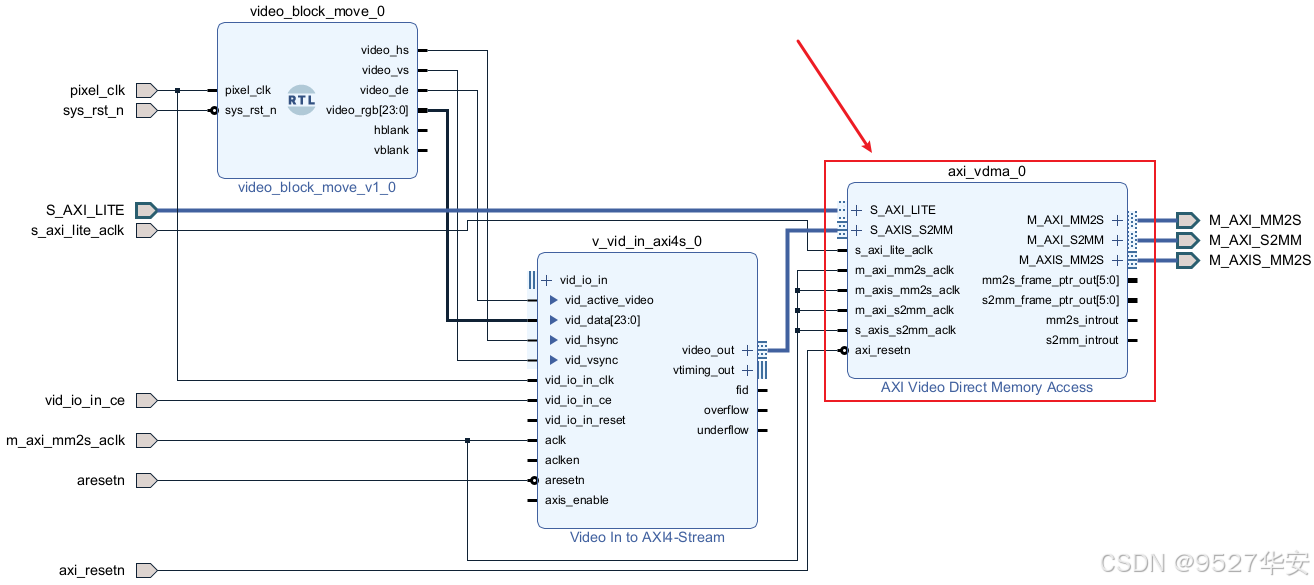

VDMA在Block Design中如下：

Video Mixer介绍

由于工程所用到的IP都是常用IP，所以这里重点介绍一下Video Mixer IP；
支持最大分辨率：8K，即可以处理高达8K的视频；
支持最多16层视频拼接叠加，即最多可拼接16路视频；
输入视频格式：AXI4-Stream；
输出视频格式：AXI4-Stream；
需要SDK软件配置，其本质为通过AXI_Lite 做寄存器配置；
提供自定义的配置API，通过调用该库函数即可轻松使用，具体参考SDK代码；
模块占用的FPGA逻辑资源更小，相比于自己写的HLS视频拼接而言，官方的Video Mixer资源占用大约减小30%左右，且更高效：
Video Mixer逻辑资源如下，请谨慎评估你的FPGA资源情况；

本设计采用4路视频拼接模式，视频输入为Memory模式，即Video Mixer通过AXI4总线主动去DDR4中读取视频，视频背景分辨率为3840x2160，配置如下：

HDMI 1.4/2.0 Transmitter Subsystem

用XIlinx方案做4K HDMI视频收发必须要用到此IP，需要输出的4K HDMI视频先进入Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K 高清视频的编码工作，同时编码视频流和音频流，这里的音频流并没有数据传入，只是做了预留，用户可根据需求决定是否加入音频；输出3路AXI4-Stream流和DDC控制信号；DMI 1.4/2.0 Transmitter Subsystem配置如下：

该IP需要在Vitis SDK中做进一步详细配置，详情参考Vitis SDK C语言软件代码；

Video PHY Controller

用XIlinx方案做4K HDMI2.0视频收发必须要用到此IP，Video PHY Controller IP核主要做解串和串化的工作，利用FPGA GT资源，在发送端做4K 高清视频并做串化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号；Video PHY Controller配置如下：

该IP需要在Vitis SDK中做进一步详细配置，详情参考Vitis SDK C语言软件代码；

输出均衡电路

在HDMI输出端需要加均衡器电路，大体方案如下：

图中IC型号只做参考，具体根据你的项目方案而定；

视频输出显示

视频输出显示需要支持4K@60Hz，一般情况下，1千块以内的显示器是不支持的，我是用的是家里的电视机，品牌为小米电视EA55-2022款(@雷军，雷总请给鸡腿)，你可以查询一下你的电视是否支持4K@60Hz。。。

FPGA开发板

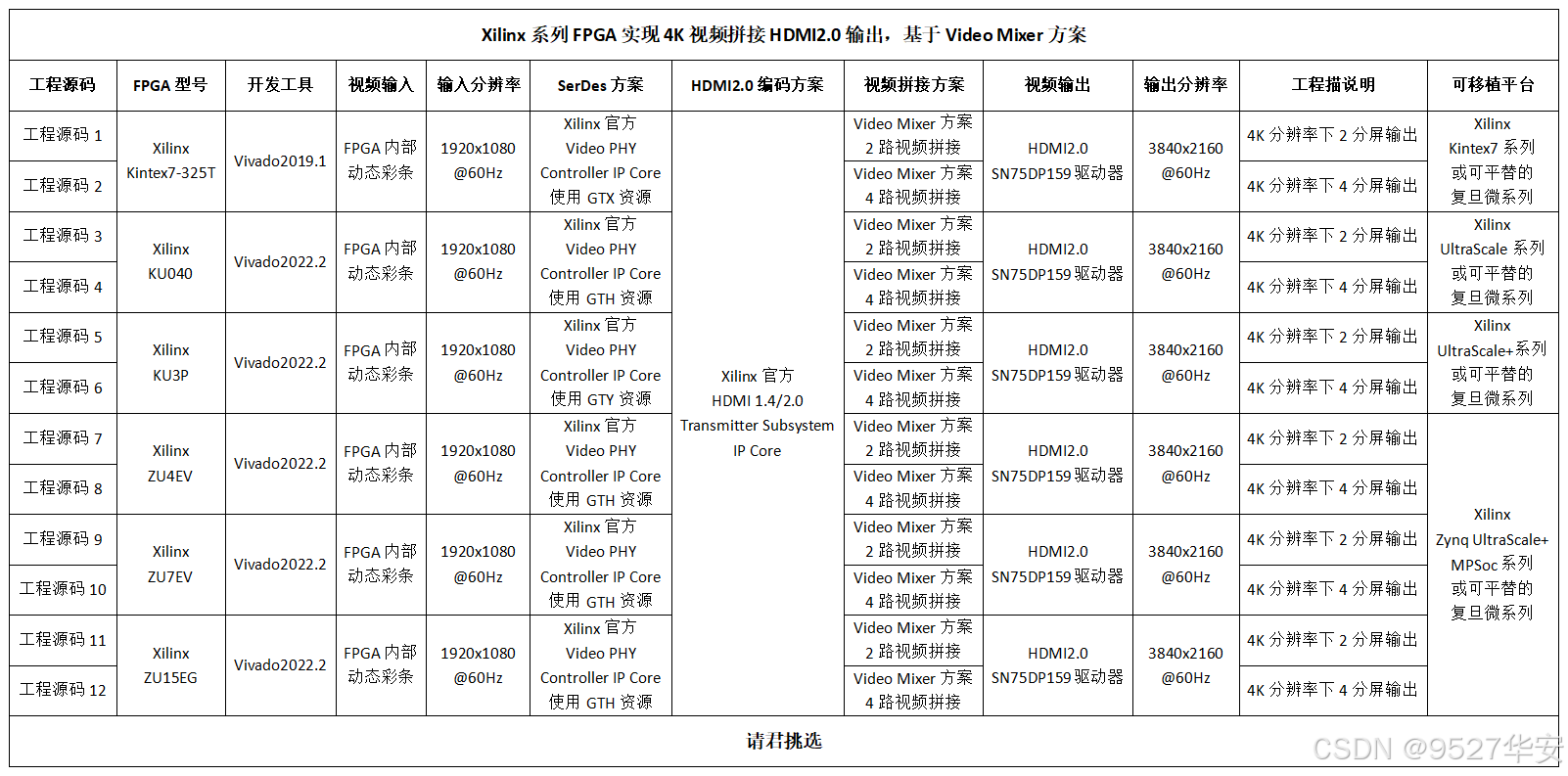

为了确保工程与硬件FPGA开发板的适配性，推荐使用本博主同款开发板，以减少移植难度和快速验证，当然，如果你有自己的FPGA板子，也可以用自己的，只不过需要根据你板子将工程移植一下；本博主现有两款FPGA开发板可配套本工程的两套代码，分别如下：
1–>Xilinx Kintxe7 FPGA开发板；
2–>Zynq UltraScale+ FPGA开发板
需要这两款开发板的请联系博主。。。

工程源码架构

工程源码架构包括vivado Block Design逻辑设计和vitis SDK软件设计；

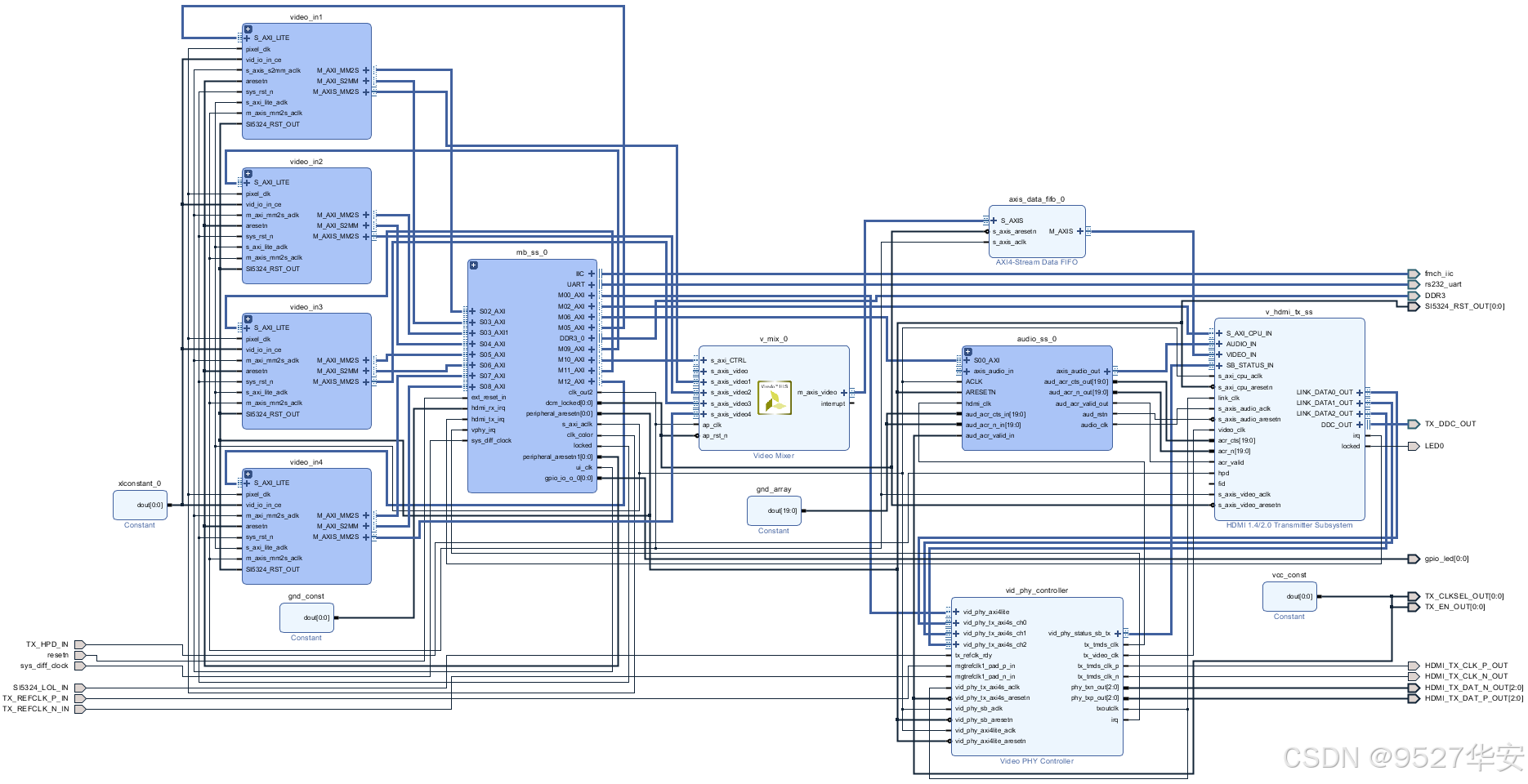

Block Design逻辑设计架构截图如下：

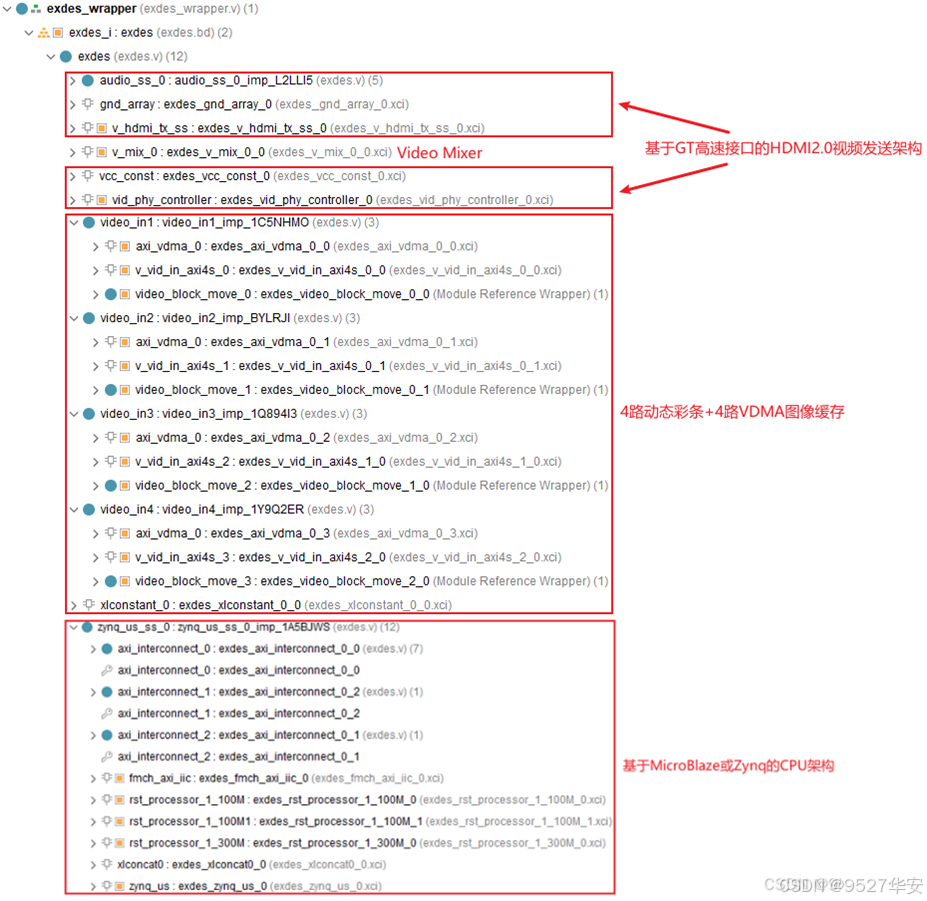

综合后的源码架构如下：

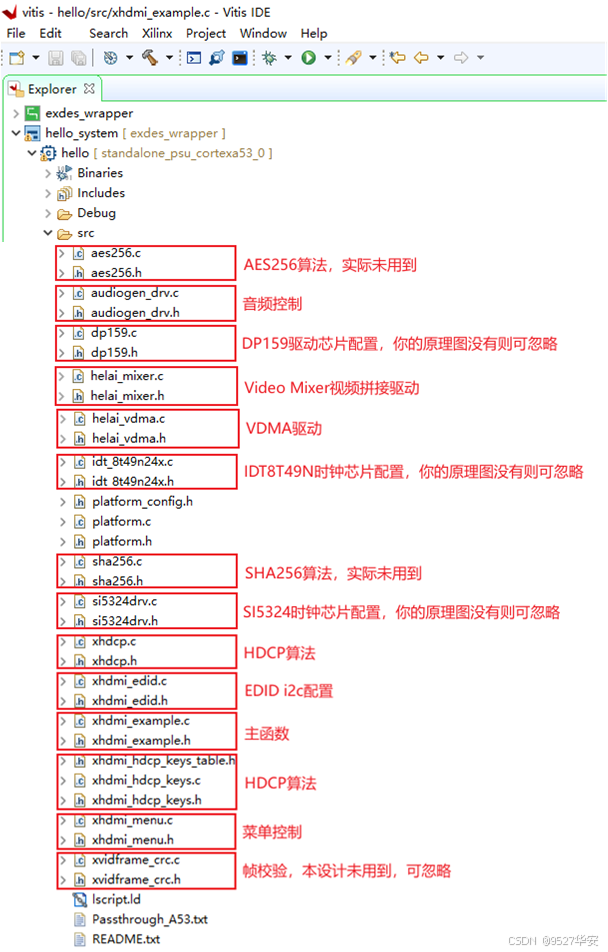

Vitis SDK软件代码如下：

4、工程源码详解–>XCZU4EV版本

开发板FPGA型号：Xilinx–Zynq UltraScale+MPSoCs–xczu4ev-sfvc784-2-i；
开发环境：Vivado2022.2；
输入：4路Xilinx官方TGP生成彩条，单像素，分辨率1920x1080@60Hz；
图像拼接方案：Xilinx官方Video Mixer方案；
图像拼接示例：3840x2160背景下拼接4路1920x1080视频，即4分屏；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
软核类型：Zynq UltraScale+ MPSoC；
使用GT资源类型：GTH；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现4K视频拼接的设计能力，以便能够移植和设计自己的项目；

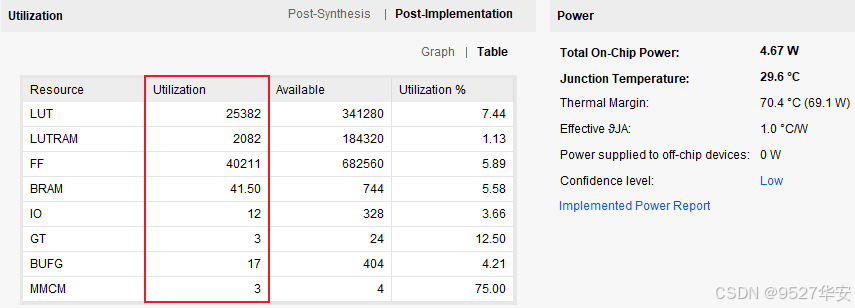

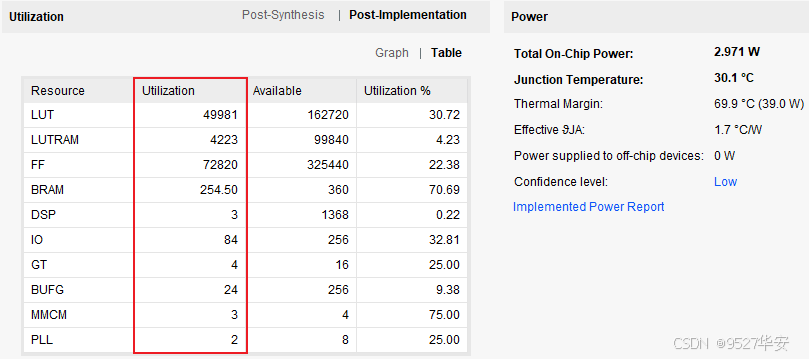

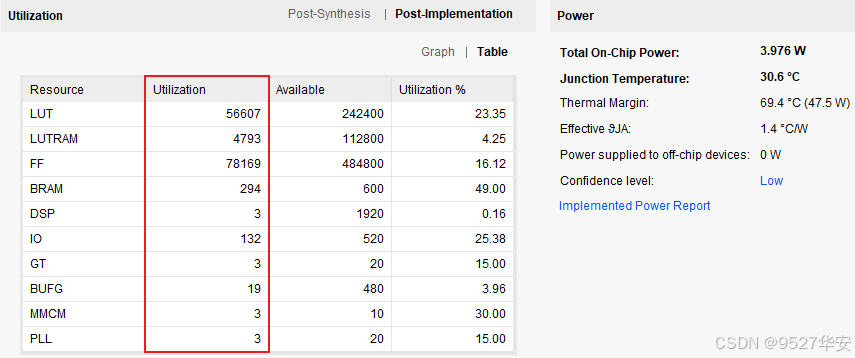

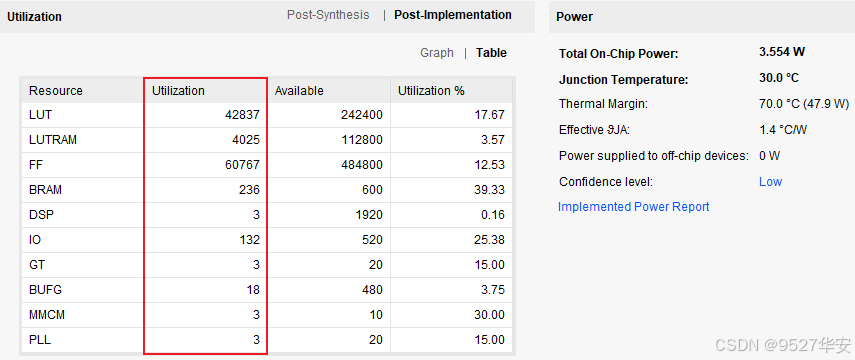

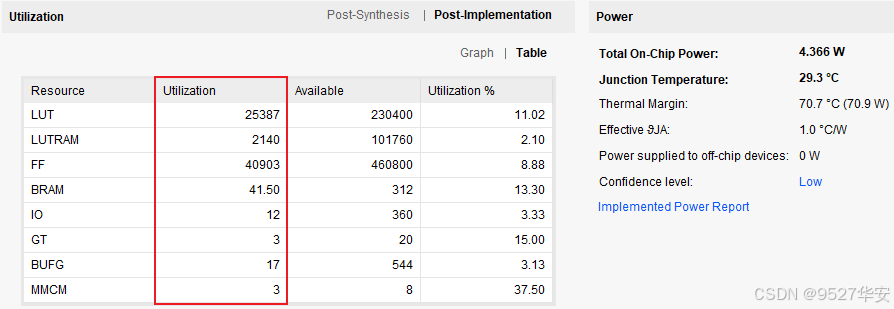

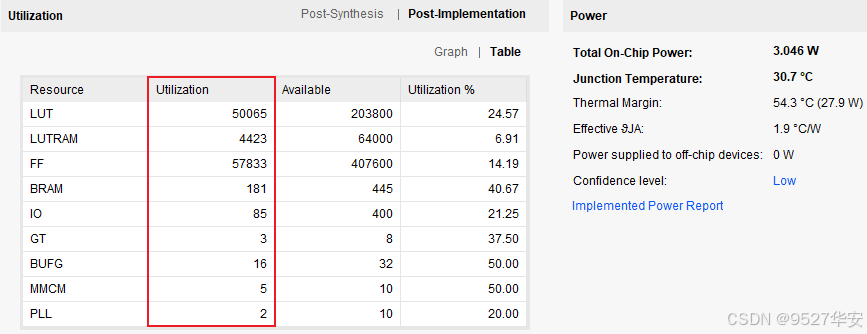

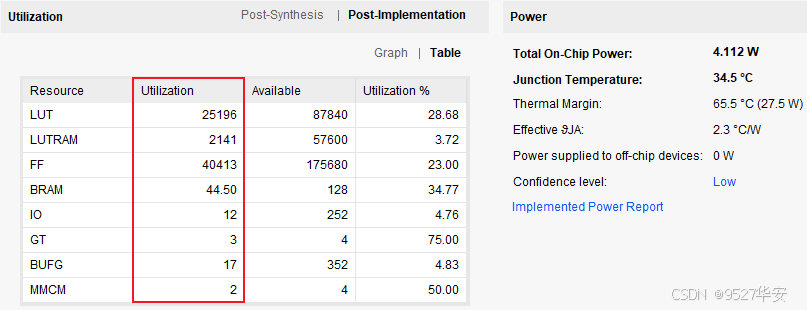

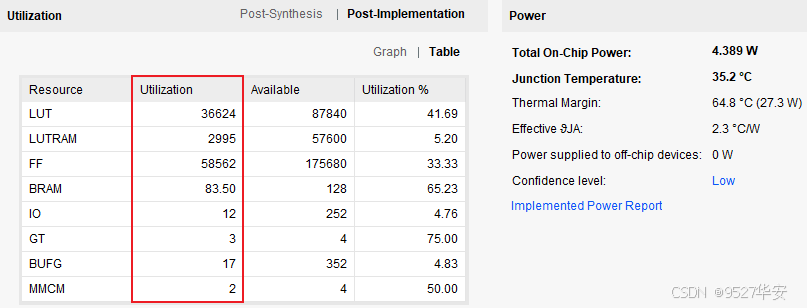

工程的资源消耗和功耗如下：

5、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

6、上板调试验证并演示

准备工作

试验需要准备以下设备：
FPGA开发板，可以自行购买，也可以找本博主购买同款开发板；
HDMI线；
4K分辨率显示器；
以工程源码1的开发板为例进行上板调试；
连接如下：

输出效果演示

输出效果静态演示如下：

输出效果动态演示如下：

FPGA-4K视频拼接
