1、前言

国产FPGA现状：

“苟利国家生死以，岂因祸福避趋之！”大洋彼岸的我优秀地下档员，敏锐地洞察到祖国的短板在于先进制程半导体的制造领域，于是本着为中华民族伟大复兴的中国梦贡献绵薄之力的初心，懂先生站在高略高度和长远角度谋划，宁愿背当代一世之骂名也要为祖国千秋万世谋，2018年7月，懂先生正式打响毛衣战，随后又使出恰勃纸战术，旨在为祖国先进制程半导体领域做出自主可控的战略推动；2019年初我刚出道时，还是Xilinx遥遥领先的时代(现在貌似也是)，那时的国产FPGA还处于黑铁段位；然而才短短7年，如今的国产FPGA属于百家争鸣、百花齐放、八仙过海、神仙打架、方兴未艾、得陇望蜀、友商都是XX的喜极而泣之局面，此情此景，不得不吟唱老人家的诗句：魏武挥鞭，东临碣石有遗篇，萧瑟秋风今又是，换了人间。。。
目前对于国产FPGA优势有以下几点：
1：性价比高，与同级别国外大厂芯片相比，价格相差几倍甚至十几倍；
2：自主可控，国产FPGA拥有完整自主知识产权的产业链，从芯片到相关EDA工具；
3：响应迅速，FAE技术支持比较到位，及时解决开发过程中遇到的问题，毕竟中文数据手册；
4：采购方便，产业链自主可控，采购便捷；

FPGA实现UDP网络通信现状：

FPGA实现UDP网络通信主要有两种方案，其一是使用PHY芯片实现物理层功能，比如常见的RTL8211、B50610等芯片，UDP协议栈部分很简单，可使用verilog代码直接实现；其二是使用Xilinx系列的IP核实现物理层功能，比如常见的1G/2.5G Ethernet PCS/PMA or SGMII、AXI 1G/2.5G Ethernet Subsystem、10G/25G Ethernet Subsystem、10G Ethernet Subsystem等，UDP协议栈部分很简单，可使用verilog代码直接实现；本设计使用PHY芯片方案实现物理层功能；

工程概述

本文使用紫光同创PG2L100H系列FPGA纯verilog实现UDP网络通信，支持10M/100/1000M三速网自协商仲裁；本设计能实现电脑端网卡与FPGA开发板之间的双向通信，为了方便测试，设计集成了UDP数据回环和网络测速两个功能；

UDP数据回环功能如下：

首先电脑端网络调试助手发送测试数据，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；然后MAC数据进入UDP协议栈实现以太网帧解包，解析各种头部信息，并提取输出UDP报文的有效数据段；有效数据再经过回环FIFO后回灌到UDP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据进入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后数据进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察UDP数据回环的正确性；

UDP网络测速功能如下：

FPGA自动循环产生从0开始的累加数作为UDP发送数据，发送数据然后进入UDP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据进入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后数据进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；然后打开电脑端的资源管理器，查看网卡，即可看到UDP通信速率；

针对市场主流需求，本设计提供1套PDS工程源码，具体如下：

现对上述1套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为PG2L100H-6EBG676；设计集成了了UDP数据回环和网络测速两个功能；
UDP数据回环设计：
首先电脑端网络调试助手发送测试数据，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的KSZ9031RNX芯片实现以太网物理层功能，KSZ9031RNX工作于延时模式，RGMII接口，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；然后MAC数据进入UDP协议栈实现以太网帧解包，解析各种头部信息，并提取输出UDP报文的有效数据段；有效数据再经过回环FIFO后回灌到UDP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据进入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后数据进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察UDP数据回环的正确性；
UDP网络测速设计：
FPGA自动循环产生从0开始的累加数作为UDP发送数据，发送数据然后进入UDP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据进入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后数据进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；然后打开电脑端的资源管理器，查看网卡，即可看到UDP通信速率；

本博客描述了紫光同创FPGA纯verilog代码实现UDP网络通信的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

紫光同创FPGA相关方案推荐

鉴于国产FPGA的优异表现和市场需求，我专门开设了一个人紫光同创FPGA专栏，里面收录了基于紫光同创FPGA的图像处理、UDP网络通信、GT高速接口、PCIE等博客，感兴趣的可以去看看，博客地址：点击直接前往

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，还有RDMA的NIC 10G 25G 100G网卡工程源码，对网络通信有需求的兄弟可以去看看：
直接点击前往
其中千兆TCP协议的工程博客如下：
直接点击前往

本方案在Xilinx系列FPGA的应用方案

本方案在Xilinx系列FPGA上也有部署和应用，有这方面需求的用户可以参考本博之前的博客，博客链接如下：
点击直接前往

3、设计思路框架

工程设计原理框图

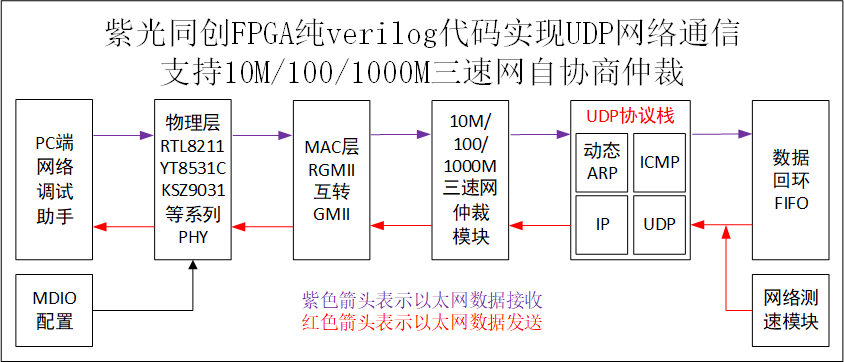

工程设计原理框图如下：

电脑端网络调试助手

电脑端网络调试助手很简单，几乎干这一行的都用过，为Windows版本.exe文件，无需安装直接使用，界面如下：

这个软件使用教程可自行百度，如果连这个都不会用，说明。。。

PHY芯片

本例程提供5套vivado工程源码，分别用到了RTL8211、KSZ9031、YT8531等市面上主流的PHY型号，通过这些型号PHY的使用，你将能学会其他型号PHY的使用，因为很多都是兼容的；此外，还提供了PHY的参考原理图，一并放在了资料包中；如下：

MDIO配置

smi_read_write.v 文件用于MDIO接口的读写控制，在IDLE状态下根据写请求或读请求到相应的状态，再根据MDIO时序实现 MDC和MDIO的控制，一般情况下网络PHY不需要配置，在原理图设计时进行匹配电阻上下拉即可实现PHY正常工作，一般会让其工作在延时模式，但本设计为了实现10/100/1000M网速的自适应和仲裁，需要读取PHY当前和连接网卡的速度，所以设计了MDIO配置模块，另外，读者也可以借机学习一下MDIO的知识，MDIO配置模块代码架构如下：

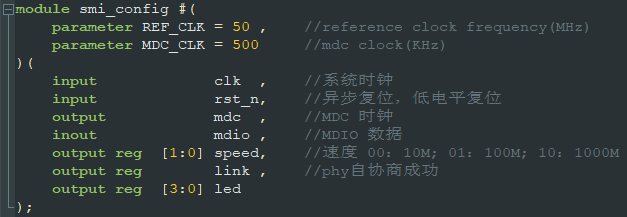

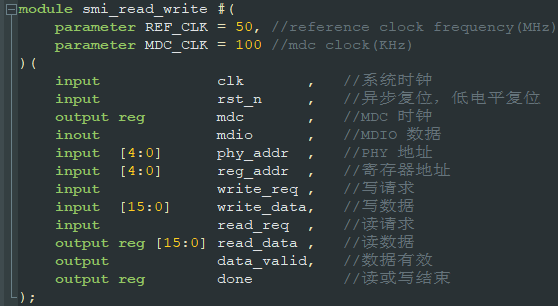

MDIO驱动模块顶层接口如下：

以KSZ9031RNX芯片为例，smi_config.v文件读取PHY寄存器0x11的bit10和bit[15:14]，来判断以太网是否已经连接和当前的以太网速度，默认状态下，PHY芯片是自动协商速度，根据对方的速度做匹配，状态寄存器bit-10为1则 link成功，否则失败，bit[15:14]为00则是10M，01为100M，10或11为1000M，根据不同的速度点亮LED灯，没有link都不亮，10M亮一个灯，100M亮两个灯，1000M亮三个灯。
MDIO寄存器读写模块顶层接口如下：

RGMII互转GMII模块

RGMII互转GMII模块由纯verilog实现；功能是实现双沿采集的RGMII数据互转单沿采集的GMII数据，需要使用紫光的GTP_ISERDES_E2和GTP_OSERDES_E2源语；模块代码架构如下：

其中的相位偏移时钟用于工作于延时模式的PHY芯片；

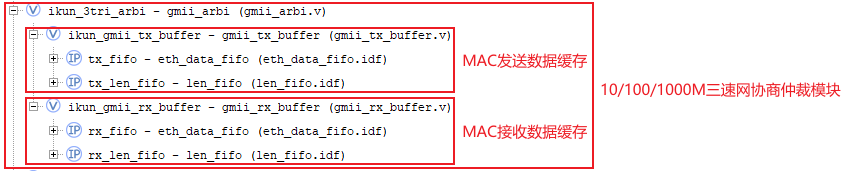

10/100/1000M三速网协商仲裁模块

10/100/1000M三速网协商仲裁模块带阿米架构如下：

由于10/100M传输数据时是单边沿采集数据，因此一个周期传输4bit数据，而RGMII为双边沿采集数据，所以要进行数据的转换，如发送时，要将一周其8bit数据转成一周期4bit数据，因此要设置数据缓存，读数据速率为写数据的一半。本设计参考了其他友商的自协商方案，居然还有设置三种时钟的方案，着实有点LOW，所以本方案汲取教训，仅需一个参考时钟，具体如下：
设置一个TX buffer：
gmii_tx_buffer.v将要发送的8bit缓存到eth_data_fifo中，同时将数据长度缓存到len_fifo中，在状态机中判断len_fifo中的数据是否大于0，是则表明已经缓存了数据，之后进入读FIFO数据状态，每两个周期读一次数据，此功能不好理解，最好用signaltap抓取信号帮助理解。
设置一个RX buffer：
gmii_rx_buffer.v将接收的10/100M数据缓存到eth_data_fifo中，同时将数据长度缓存到len_fifo中，在状态机中判断len_fifo中的数据是否大于0，是则表明已经缓存了数据，之后进入读FIFO数据状态，每两个周期读一次数据，最好用signaltap抓取信号帮助理解。
10/100/1000M三速网仲裁：
gmii_arbi.v用于三种速度的仲裁，同时设定了发送的间隔都为1s。

UDP协议栈

UDP协议栈是以太网的协议层，由纯verilog代码实现，具有动态ARP、ICMP功能，占用逻辑资源少，性能不错，设计精简等特点，代码有详细中文注释，UDP协议栈设计架构如下：

UDP协议栈代码架构如下：

MAC层发送

发送部分中，mac_tx.v为MAC层发送模块，首先在SEND_START状态，等待mac_tx_ready信号，如果有效，表明IP或ARP的数据已经准备好，可以开始发送。再进入发送前导码状态，结束时发送mac_data_req，请求IP或ARP的数据，之后进入发送数据状态，最后进入发送CRC状态。在发送数据过程中，需要同时进行CRC校验。MAC层发送顶层接口如下：

MAC发送仲裁

工程中的mac_tx_mode.v为发送仲裁，根据发送模式是IP或ARP选择相应的信号与数据，MAC发送仲裁顶层接口如下：

ARP发送

发送部分中，arp_tx.v为ARP发送模块，在IDLE状态下，等待ARP发送请求或ARP应答请求信号，之后进入请求或应答等待状态，并通知MAC层，数据已经准备好，等待mac_data_req信号，之后进入请求或应答数据发送状态。由于数据不足46字节，需要补全46字节发送，ARP发送顶层接口如下：

IP层发送

在发送部分，ip_tx.v为IP层发送模块，在IDLE状态下，如果ip_tx_req有效，也就是UDP或ICMP发送请求信号，进入等待发送数据长度状态，之后进入产生校验和状态，校验和是将IP首部所有数据以16位相加，最后将进位再与低16位相加，直到进入为0，再将低16位取反，得出校验和结果。此程序中校验和以树型加法结构，并插入流水线，能有效降低加法部分的延迟，但缺点是会消耗较多逻辑资源。如下图 ABCD 四个输入，A与B相加结果为E，C与D相加结果为F，再将E与F相加结果为G，在每个相加结果之后都有寄存器。校验和设计框图如下：

在生成校验和之后，等待MAC层数据请求，开始发送数据，并在即将结束发送IP首部后请求UDP或ICMP数据。等发送完，进入 IDLE状态，IP层发送顶层接口如下：

IP发送仲裁

工程中的ip_tx_mode.v为发送仲裁，根据发送仲裁是UDP或ICMP选择相应的信号与数据。IP发送仲裁顶层接口如下：

UDP发送

发送部分中，udp_tx.v为UDP发送模块，第一步将数据写入UDP发送RAM，同时计算校验和，第二步将RAM中数据发送出去。UDP校验和与IP校验和计算方法一致。在计算时需要将伪首部加上，伪首部包括目的IP地址，源IP地址，网络类型，UDP数据长度，UDP发送顶层接口如下：

MAC层接收

在接收部分，其中mac_rx.v为mac层接收文件，首先在IDLE状态下需要判断rx_dv信号是否为高，在REC_PREAMBLE前导码状态下接收前导码。之后进入接收MAC头部状态，接收目的MAC地址、源MAC地址、类型，并将它们缓存起来，在此状态判断前导码是否正确，错误则进入REC_ERROR错误状态，在REC_IDENTIFY状态判断类型是IP（8’h0800）或ARP(8’h0806)，然后进入接收数据状态，将数据传送到IP或ARP模块，等待IP或ARP数据接收完毕，再接收CRC数据，并在接收数据的过程中对接收的数据进行CRC处理，将结果与接收到的CRC数据进行对比，判断数据是否接收正确，正确则结束，错误则进入ERROR状态，MAC层接收顶层接口如下：

ARP接收

工程中的arp_rx.v为ARP接收模块，实现ARP数据接收，在IDLE状态下，接收到从MAC层发来的arp_rx_req信号，进入ARP接收状态，在此状态下，提取出目的MAC地址，源MAC地址，目的IP地址，源IP地址，并判断操作码OP是请求还是应答。如果是请求，则判断接收到的目的IP地址是否为本机地址，如果是，发送应答请求信号arp_reply_req，如果不是，则忽略。如果OP是应答，则判断接收到的目的IP地址及目的MAC地址是否与本机一致，如果是，则拉高arp_found 信号，表明接收到了对方的地址。并将对方的MAC地址及IP地址存入ARP缓存中。ARP接收顶层接口如下：

IP层接收

在工程中，ip_rx 为 IP层接收模块，实现IP层的数据接收，信息提取，并进行校验和检查。首先在IDLE状态下，判断从MA 层发过来的ip_rx_req信号，进入接收IP首部状态，先在REC_HEADER0提取出首部长度及IP总长度，进入REC_HEADER1状态，在此状态提取出目的IP地址、源IP地址、协议类型，根据协议类型发送udp_rx_req或icmp_rx_req。在接收首部的同时进行校验和的检查，将首部接收的所有数据相加，存入32位寄存器，再将高16位与低16位相加，直到高16位为0，再将低16位取反，判断其是否为0，如果是0，则检验正确，否则错误，进入IDLE状态，丢弃此帧数据，等待下次接收。IP层接收顶层接口如下：

UDP接收

在工程中，udp_rx.v为UDP接收模块，在此模块首先接收UDP首部，再接收数据部分，并将数据部分存入RAM 中，在接收的同时进行UDP校验和检查，如果UDP数据是奇数个字节，在计算校验和时，在最后一个字节后加上 8’h00，并进行校验和计算。校验方法与IP校验和一样，如果校验正确，将拉高udp_rec_data_valid 信号，表明接收的UDP数据有效，否则无效，等待下次接收。UDP接收顶层接口如下：

以太网测试模块

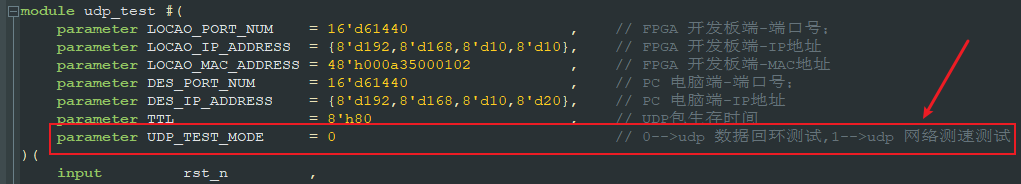

以太网测试模块集成了UDP数据回环和网络测速两个功能，通过顶层参数选择使用UDP数据回环还是网络测速，如下：
数据回环模块：

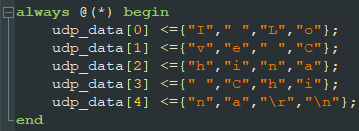

udp_loop.v为UDP数据回环模块，实现数据流的回环控制，首先等待一段时间后发送 ARP请求信号，直到对方回应，进入发送UDP数据状态，如果在WAIT状态时发现UDP接收数据有效，则将接收的数据发送出去。循环1秒发送，在每次发送前需要检查目的IP地址是否能在ARP缓存里找到，如果没有，则发送ARP请求。UDP数据回环模块设置了网卡连接成功后自动向外发送的测试字符串，代码位置如下，可自由修改字符串内容，比如改为爱你女朋与的名字。。。

网络测速模块：
FPGA自动循环向UDP协议栈发送累加的数据，数据内容从0开始累加，即形成连续发送数据功能；该功能的作用是配合PC端测试网络极限速率，打开电脑端的资源管理器，查看网卡，即可看到通信速率；值得注意的是，该方法并不能真实反映网速，用更为专业的网速测试软件为佳；

IP地址、端口号的修改

工程留出了IP地址、端口号的修改端口供用户自由修改，位置在顶层模块如下：

工程源码架构

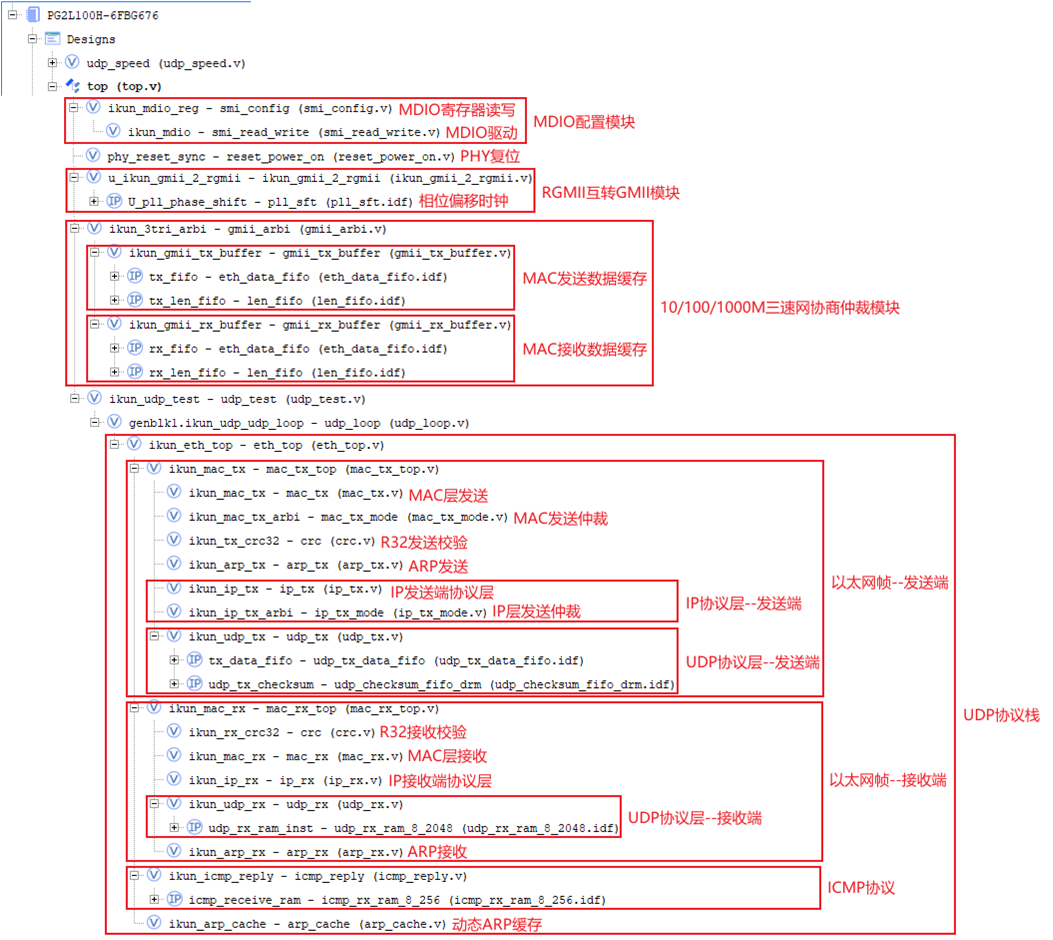

工程源码架构如下：

4、PDS工程源码1详解：KSZ9031RNX作PHY

开发板FPGA型号：紫光同创–PG2L100H-6EBG676；
开发环境：Pango Design Suite 2021.1；
以太网物理层方案：KSZ9031RNX芯片，延时模式，RGMII接口；
以太网MAC层方案：纯verilog实现的RGMII互转GMII方案；
以太网协议层方案：千兆网版本的UDP协议栈，纯verilog实现；
网口数量：1个网口，即1个FPGA工程里运行1个UDP协议栈；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握紫光同创FPGA纯verilog代码实现UDP网络通信的设计能力，以便能够移植和设计自己的项目；

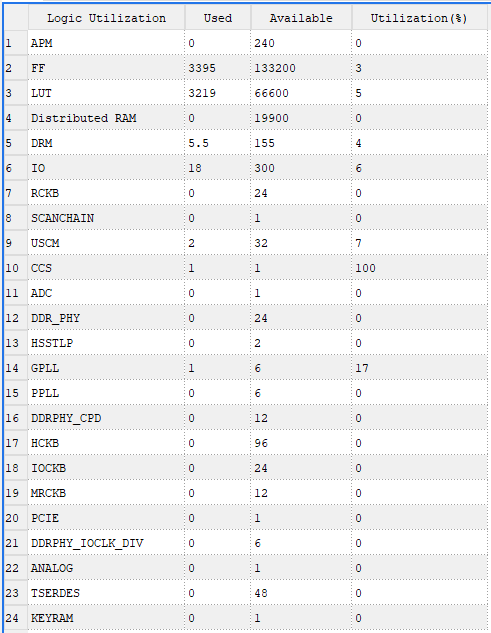

工程的资源消耗和功耗如下：

5、上板调试验证并演示

需要准备的器材如下：
FPGA开发板，没有开发板可以找本博提供；
网线；
电脑主机；
我的开发板了连接如下：

然后将电脑端IP地址设置为如下：

然后下载bit或者固化bin文件，即可开始测试；

ping测试

打开电脑CMD，输入ping指令；
单次ping测试如下：

连续ping测试如下：

ARP测试

打开电脑CMD，输入ARP指令；如下：

UDP数据回环测试

打开电脑端网络调试助手，测试如下：

网络速度测试

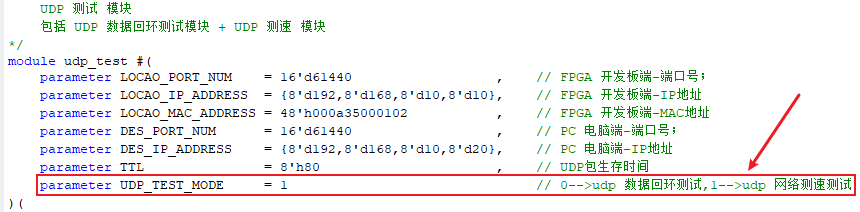

首先需要把以太网测试模块里的测试模式设置为网络速测模式，如下：
