51单片机学习笔记（三）：定时/计数器

 1.  51单片机有2个16位定时/计数器

定时器	位置	简称
定时器0	P3.4	T0
定时器1	P3.5	T1









16位：是指 定时/计数器 内部分别有16位的计数寄存器；

当单片机工作在定时模式时，每经过一个机器周期，内部的16位计数寄存器的值就会加1，当这个寄存器装满时溢出；

定时器的作用：定时/计数器可用于精确事件定时，PWM脉宽调制，波形发生，信号时序测量等。

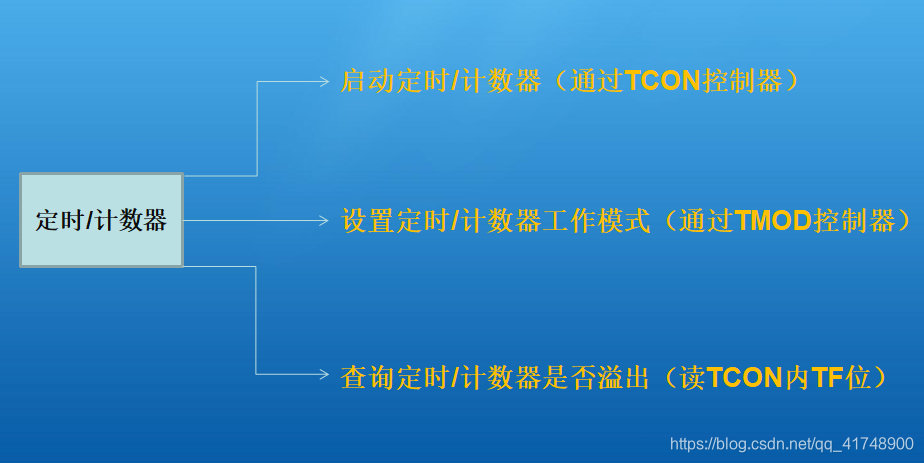

2.通过TCON寄存器的TR0/TR1位控制定时器的启动

通过TMOD寄存器设置定时/计数器的工作模式（下面详细说）

通过TCON寄存器的TF0/TF1位判断定时/计数器是否溢出

3.定时/计数器0、1的相关寄存器每一位的名称

复位值都是0000 0000B

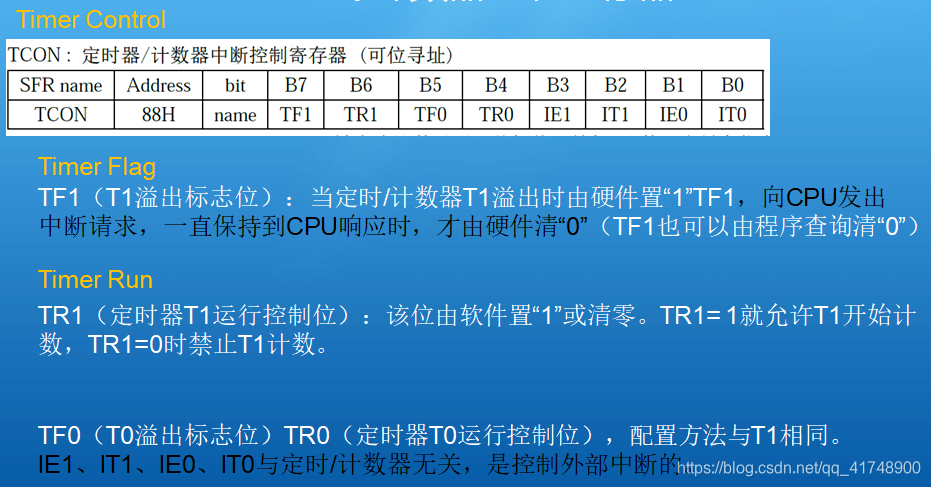

4.TCON寄存器

可位寻址：即可以通过位的名称直接进行操作，比如“ TR1 = 0 ”可用来禁止T1计数器计数，而不需要给TCON赋十六进制数；

前四位：TF0/TF1、TR0/TR1作用如下，用来检查定时器是否溢出和控制T0/T1是否进行工作；

后四位：管理外部中断，见上一篇博客；

5.TMOD寄存器

不可位寻址，需要给TMOD赋十六进制数，比如：

想要让定时器1以模式1工作，需要先把每一位的值表示成二进制数：0001 0000（定时器1的M0位置1，其余所有位都为0），然后计算该二进制数对应的十六进制数0x10H，把它赋给TMOD即可；
