正版J-Link仿真器无输出电压问题

于 2024-03-23 19:52:02 发布
阅读量938 收藏 6
点赞数 23
分类专栏： 车载知识总览 文章标签： 单片机 嵌入式硬件 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41908302/article/details/135277348
版权

目录

J-Link是支持仿真ARM内核芯片的JTAG仿真器
J-Link

一、Jink安装包获取

官网： https://www.segger.com/downloads/jlink/

二、正版J-Link无法输出3.3V问题

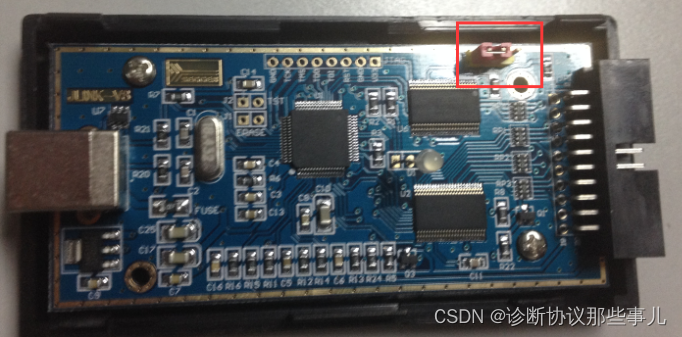

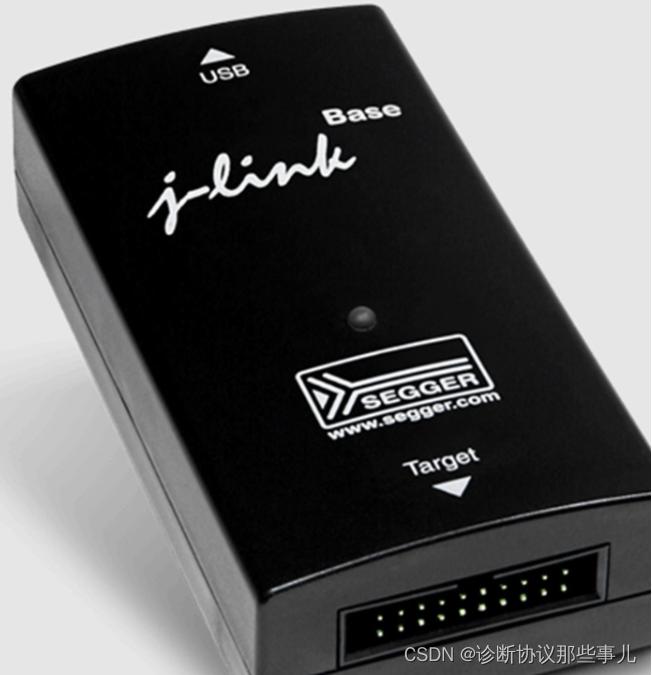

今天遇到一个奇葩的问题，使用盗版的Jlink可以正常烧录，但当使用正版JINK时就是连不到芯片，读不到芯片。调查发现盗版J-Link的VCC引脚可以输出3.3V高电平，而正版默认没有，拆解外壳之后发现盗版J-Link有跳线帽可以接到V3.3一侧（而正版J-Link无此硬件）。
盗版
这时就不用给板子单独供电也可以下载程序。

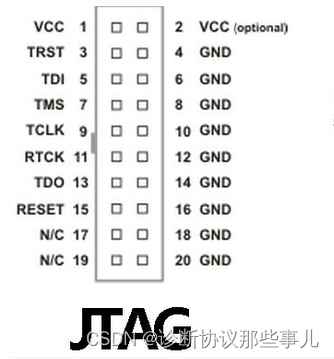

引脚定义图

引脚

解决方案：J-Link Commander

1.我们可以在开始菜单打开J-Link Commander
J

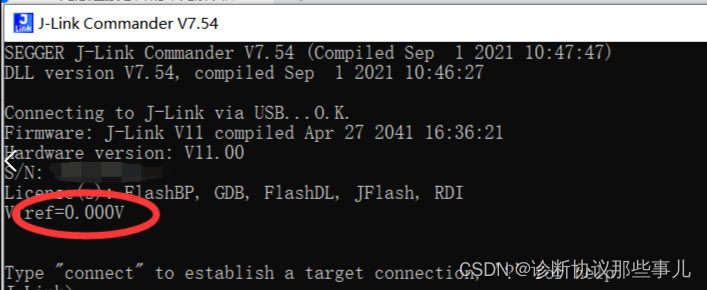

2.连接J-Link后打开J-Link Commander会看到如下界面
000V

在这个界面会看到J-Link的固件版本、SN等信息。需要注意的是从官方给的资料了解到，J-Link使用目标板参考电压来创建调试信号的电平，因此该引脚必须与芯片的电源引脚连接，以获取正确的目标板参考电压。如果出现VTref显示为0V，那么会出现连接不上芯片等情况！

可以通过ECU端输入3.3V电压，进行烧录；因为硬件debug口已经固定，无法支持电压输入，这时正版J-Link可以使用J-Link Commander控制输出电压

3.输入"?"可以显示更多的命令
4.输入命令：VTREF 3300. 0 == Auto detection
5.拔插J-Link的USB接口，完成修改
