有限元计算原理
5. 实例问题
5.1 E是(X,Y)的函数
首先假设杨氏模量为常量E0,积分计算就是乘法:
so

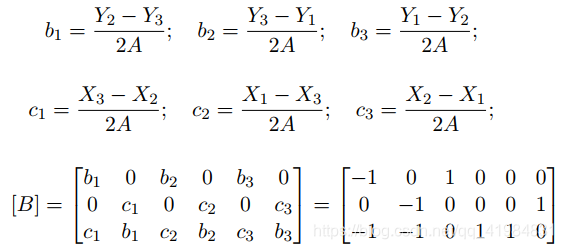

应变矩阵由节点坐标确定
单元刚度矩阵给出:
那么对于E为变量的情况,假设E的方程为
so
从解析角度来说,需要使用二重积分
从数值计算角度来说,使用高斯近似
在示例问题下,一个高斯点足矣。

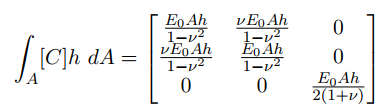

结合前面所知道的值,就可以求出单元刚度矩阵:
施加外力:
引起的势能:

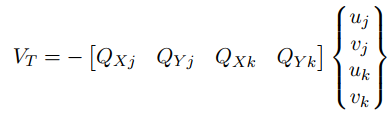

边缘处的牵引力引起的势能变化:

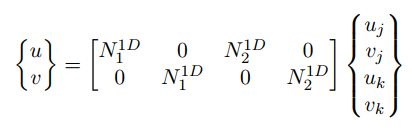

在边缘处,插值一维线性形函数:
其表达式为:
换为势能表达式:
其中:
简写:
5.2 T是(X,Y)的函数
如果T是常量T0,用一个高斯点求解:
但对于以下情况:
需要至少两个高斯点。
对于QX1:
对于QX2:
单元上的点力:
外部施加体积力引起的势能变化:
5.3 B是(X,Y)的函数
计算出点力
其中
如果B是常数,
同理
如果B有如下关系式
需要3个高斯点。
微元的总能量
根据最小能量原理,需要6个方程。
5.4 施加面积力
单元刚度矩阵:
全局系统:
牵引引起的节点力:

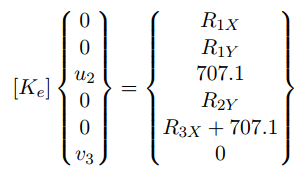

边界条件:
得
以上描述都归为线性三角形网格。
6. 线性四边形网格
直观而言,在有限元分析中,普遍认为四边形网格比三角形网格更精确。具体原因是什么,百度了一下,没有看到专业的回答。猜测可能是因为三角形网格会出现极差的分割情况吧。
6.1 形函数
四个形函数:

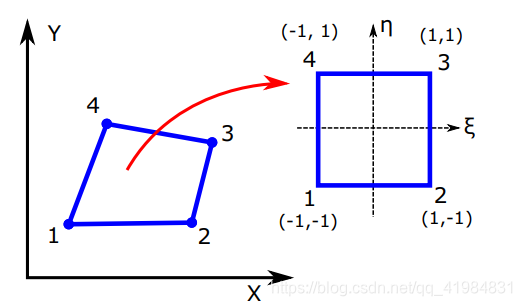

映射到现实点:
插值方法和位移类似:
简写:
6.2 应力-位移矩阵

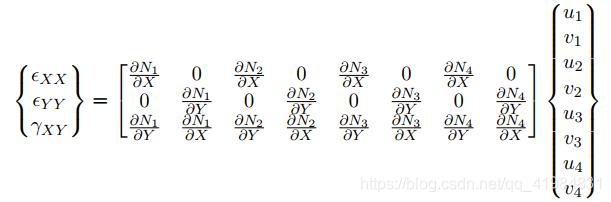

回忆到应变:
形函数换元:
其中[J]为Jacobian矩阵。
微元内:
