在学习使用moveit控制机器人的过程中,发现对于ROBOGUIDE软件很不熟悉,导致无从下手,所以大概了解了下该软件的仿真流程,将自己的仿真教程大致记录如下,具体详细的还得自行使用。
学习使用资料:
图书
【1】《工业机器人离线编程与仿真》(FANUC机器人)张明文主编
【2】《工业机器人虚拟仿真应用教程》智造云科技 左立浩 徐忠想 康亚鹏主编
【3】《工业机器人编程操作》(FANUC机器人)张明文主编
视频:B站自行搜索
由于书中介绍的很详细,以及书中会有具体很短的微课视频,所以相对比B站视频我更喜欢书籍。
本次教程会从以下几个方面进行:
一、软件介绍
当前市面离线编程与仿真软件种类居多,ROBOGUIDE主要是FANUC机器人公司提供的,由于选用的机器人型号是FANUC M-10iA/8L,所以当时选择该软件。
1.1 软件安装
本人安装软件使用的网上的教程,但是图书1上面也有具体的安装教程,由于当时的安装教程没有保存,所以请自行百度。
1.2 软件界面介绍
关于熟悉软件界面,主要参考图书1的2.3小节和图书2的项目4,但是我在使用过程中只是简单的翻了下,个人觉得多使用两遍就能马上熟悉。
二、基础仿真
仿真主要分为以下几步:
1、明确自己的仿真环境,需要什么机器人,什么工作台,机器人的路径是什么等,需要有一个简单的大体思路;
2、新建工作单元,机器人和工具导入与设置
3、坐标系创建(工具坐标系及用户坐标系创建)
4、加工路径创建
5、仿真程序及视频录制
三、具体步骤

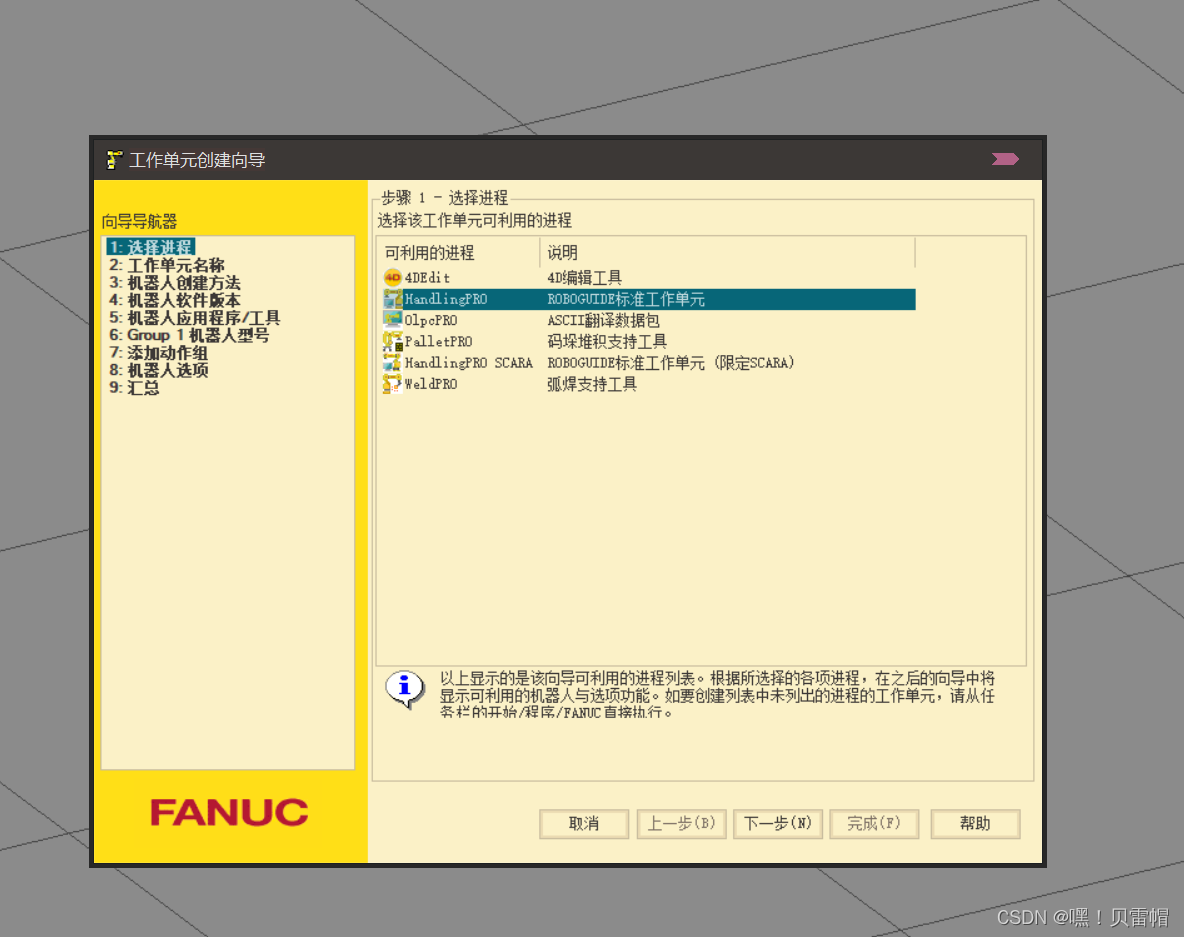

1、新建工作单元,

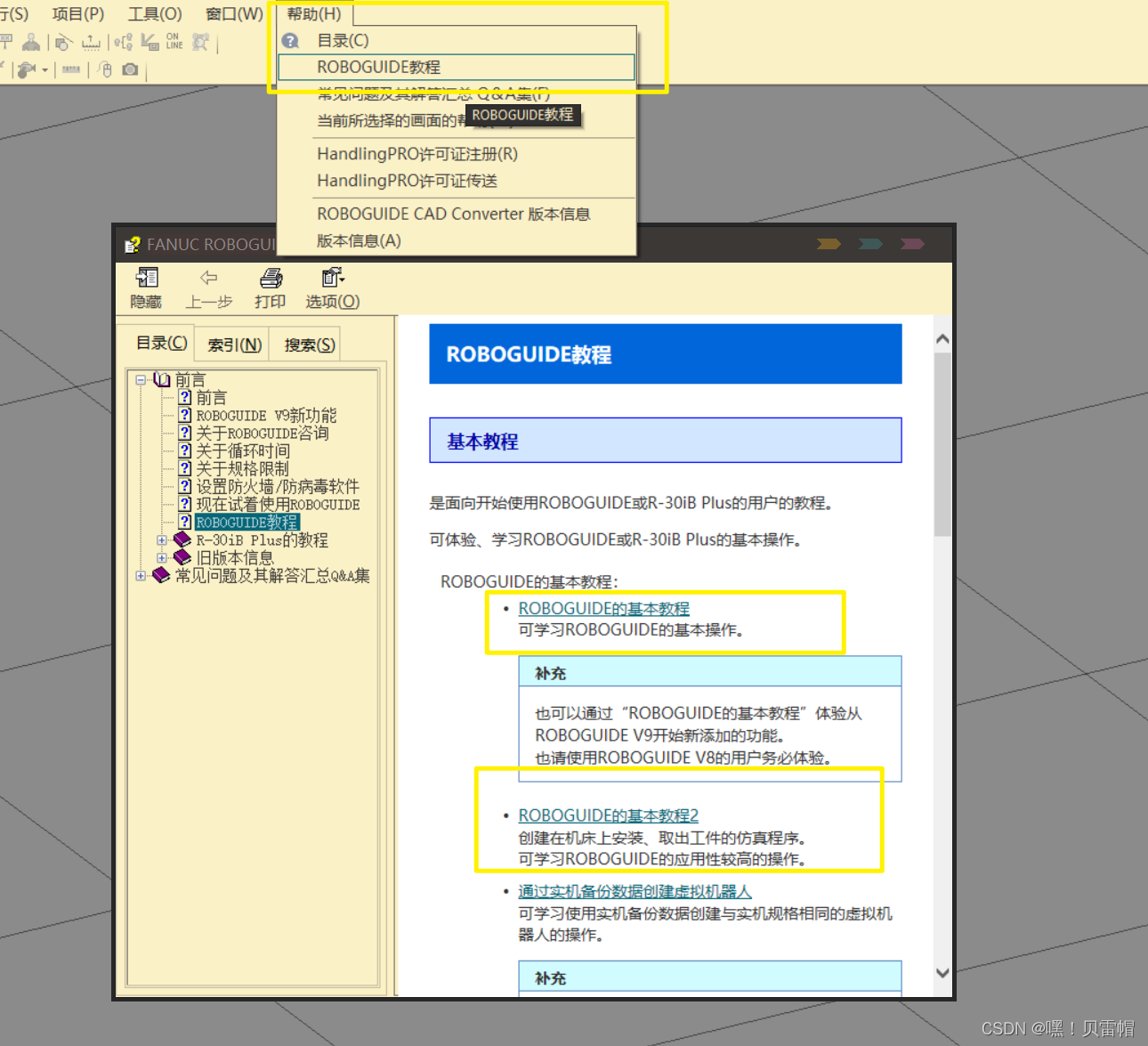

按照下图步骤进行就可以,一般软件安装后第一次打开会有教程,或者在工具栏打开教程。

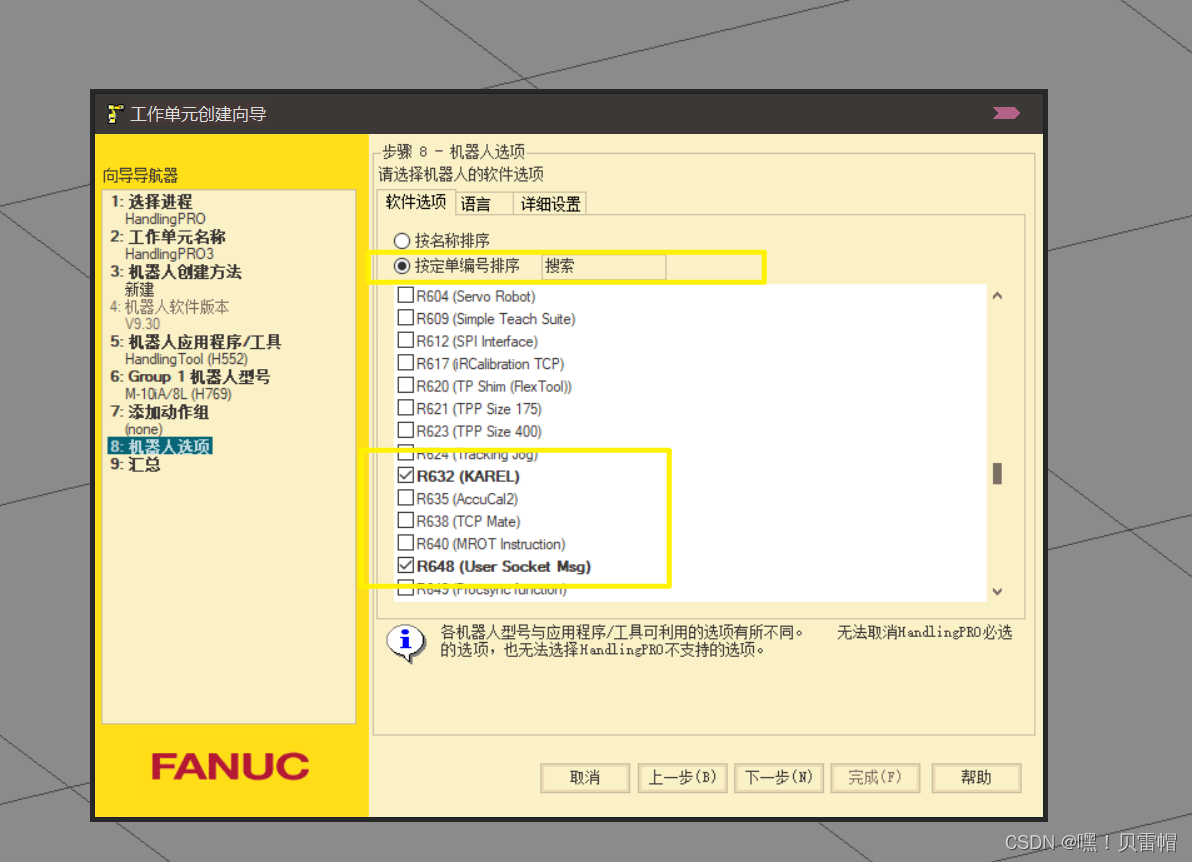

一般前7步都比较简单,基本上就是默认选择,需要注意的是机器人选项
这一步骤,比如moveit就要求roboguide提供以下两个选项。以及该步骤中的语言和详细设置在网上有详细的教程,这里不多描述。

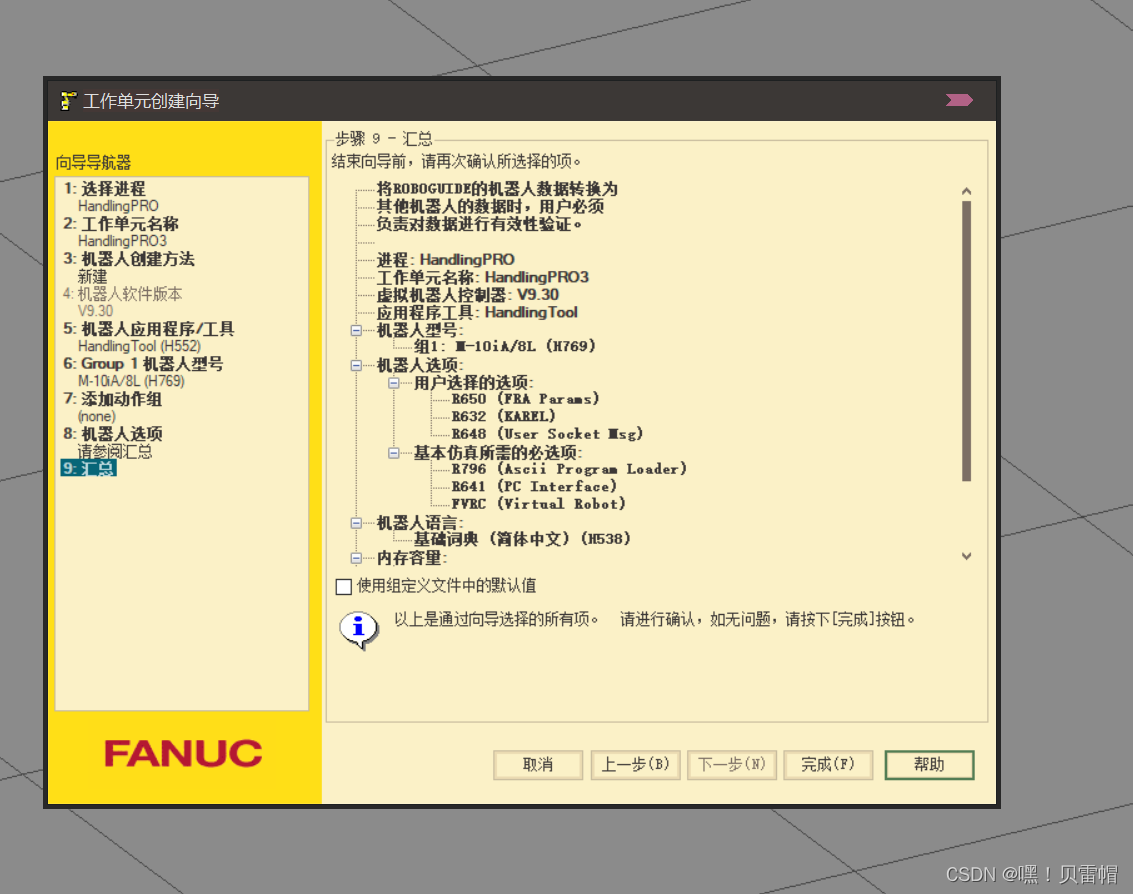

检查汇总,看有无错误,进行修改。

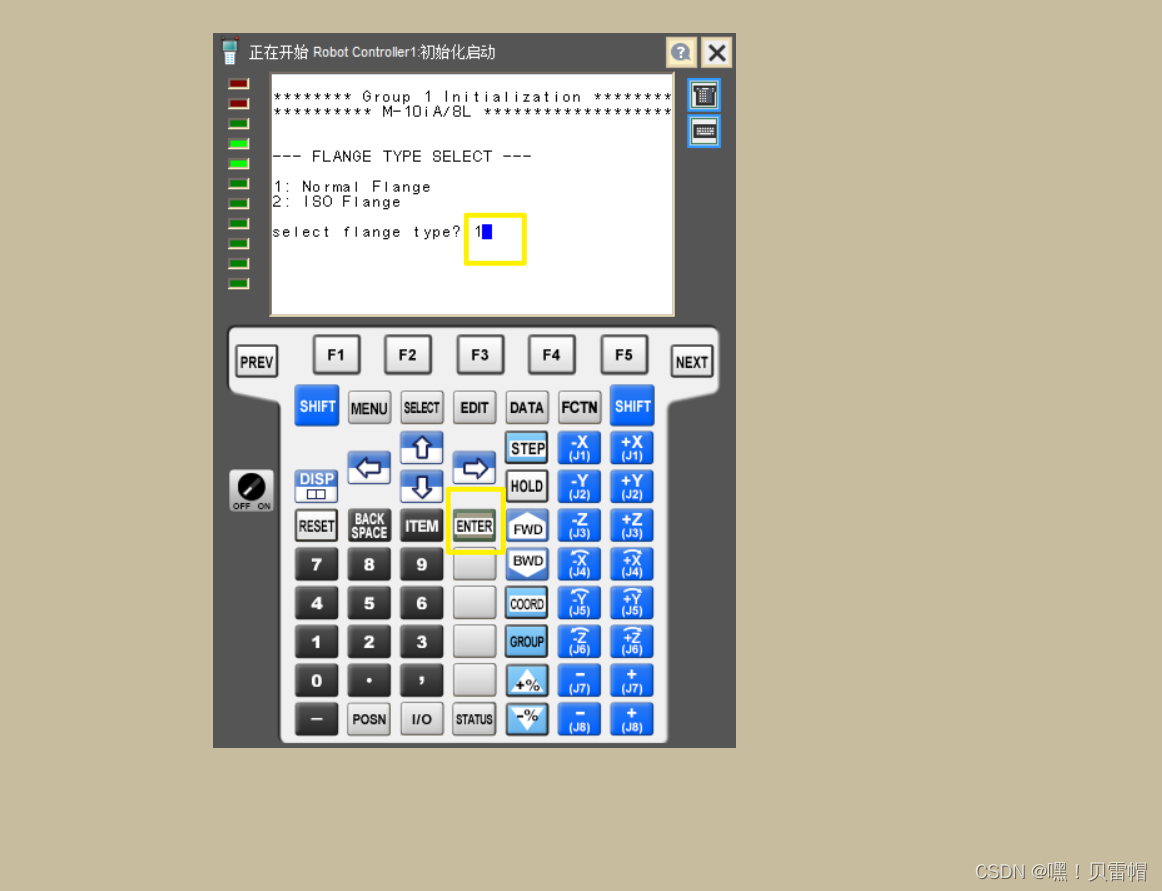

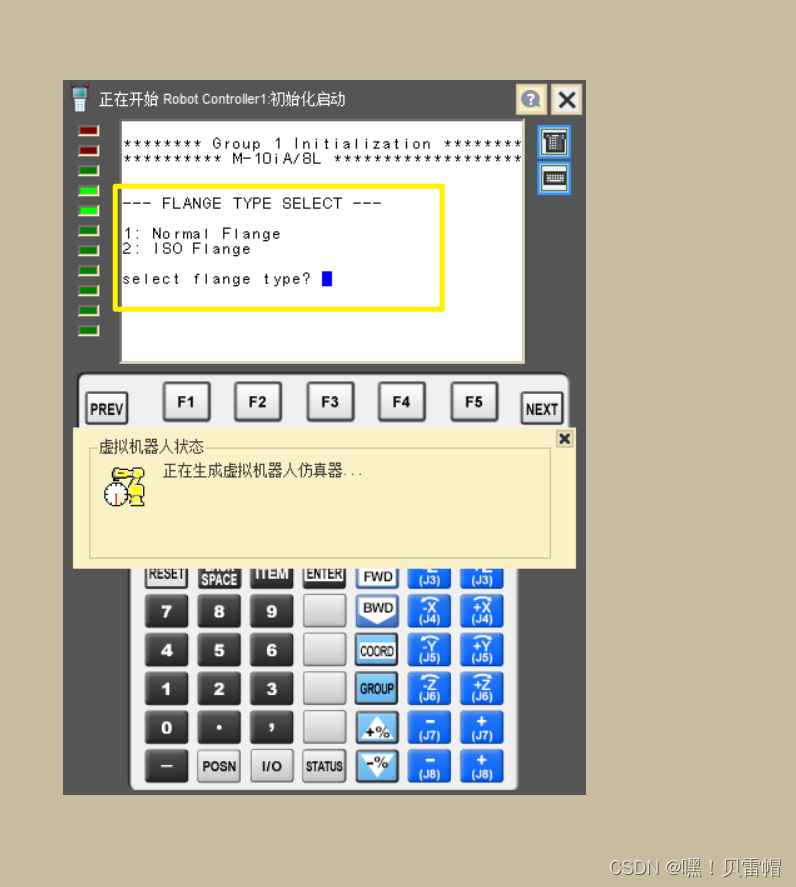

完成后会创建工作单元,出现以下选择,需要你进行选择,按照给出的选项进项选择就行,再选择示教器上面的ENTER按钮,然后等待即可。

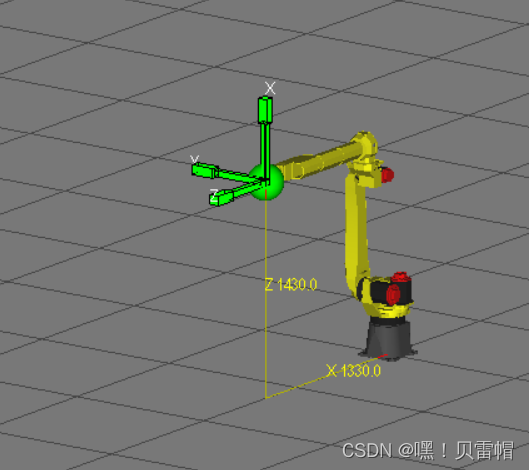

创建成功如图所示

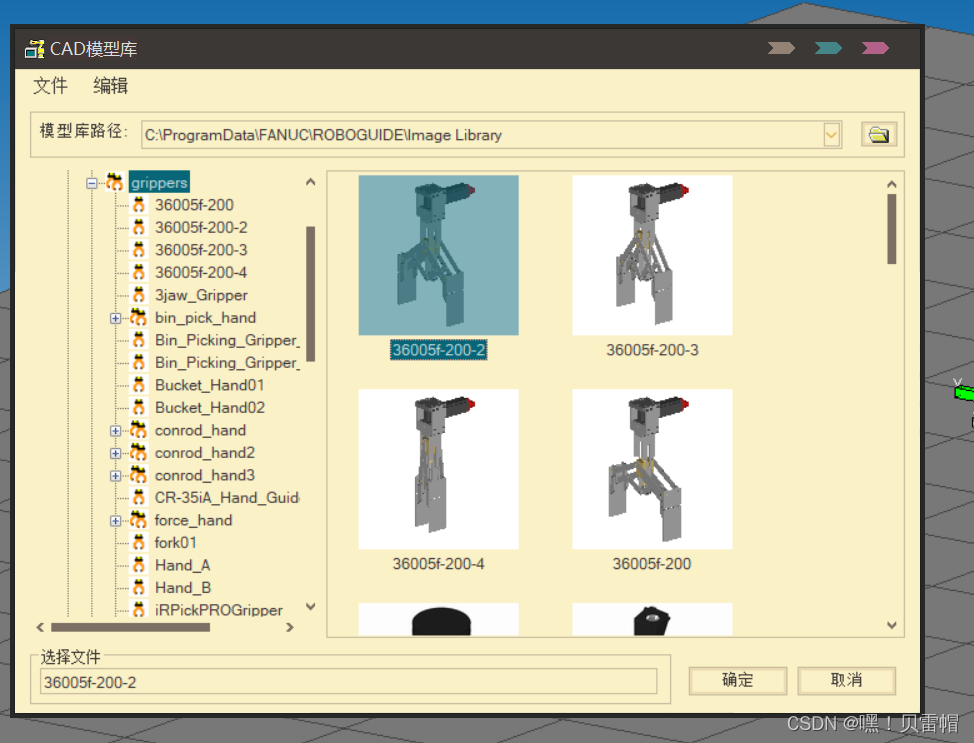

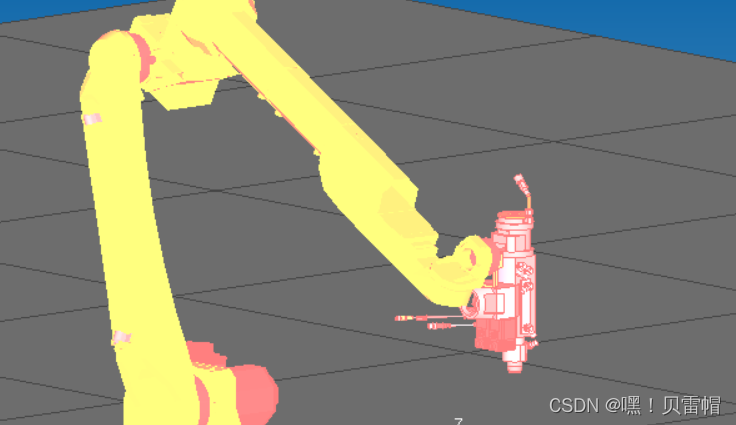

先添加机器人工具,也就是末端的夹具或者其他设备
调整这个黄色的坐标系就可以进行家具的移动,将其位置移动到合适的位置。

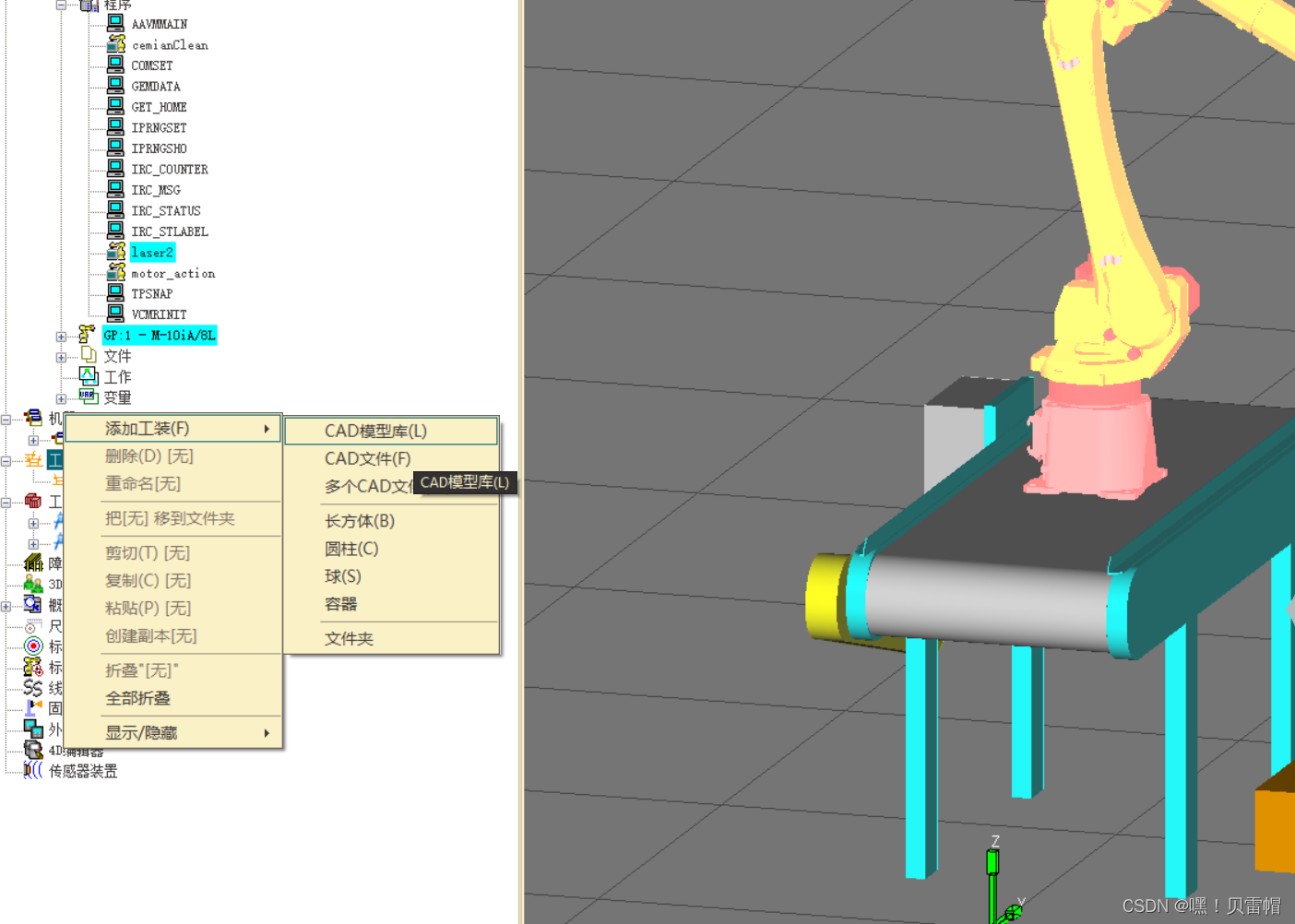

可以给机器人安装工台,不过要在工装里面进行添加,可以选择模型库,也可以选择自己用三维软件画的模型。

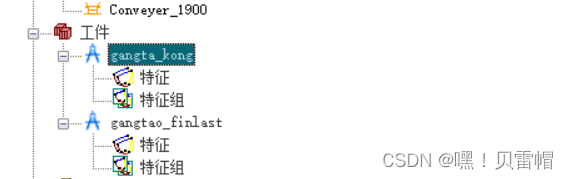

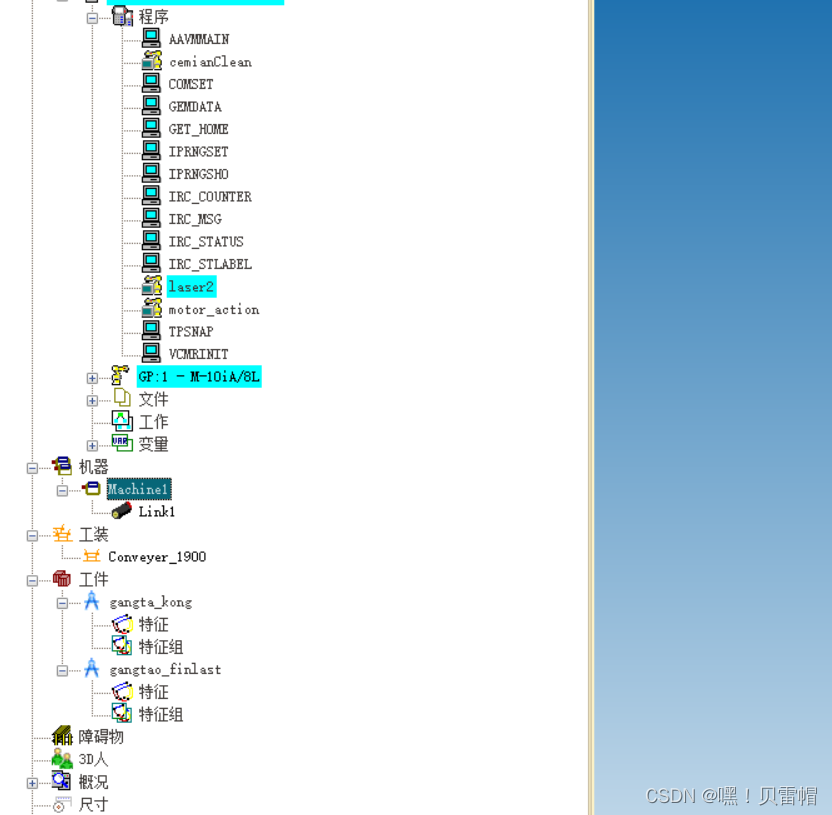

接下来导入工件,我这里是自己画的工件,导入到工件选项,可以看到我导入了两个工件
因为我需要工件进行旋转,所以需要添加机器,这里我将工件投射到机器模块。
注意:工件导入后不能直接使用,需要投射到fixture模块或者machine模块上才能使用

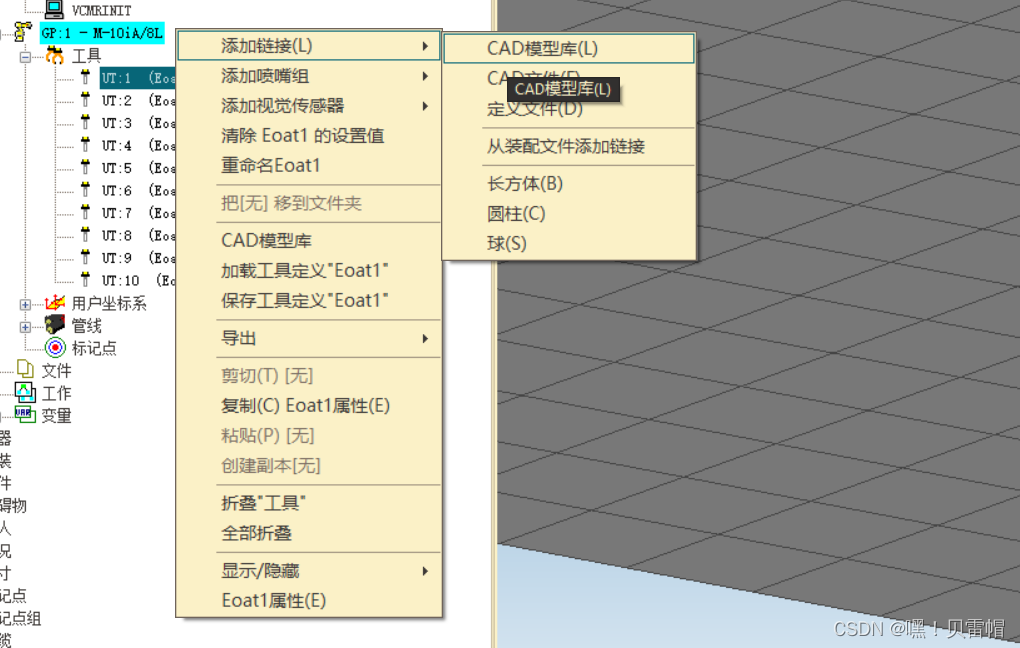

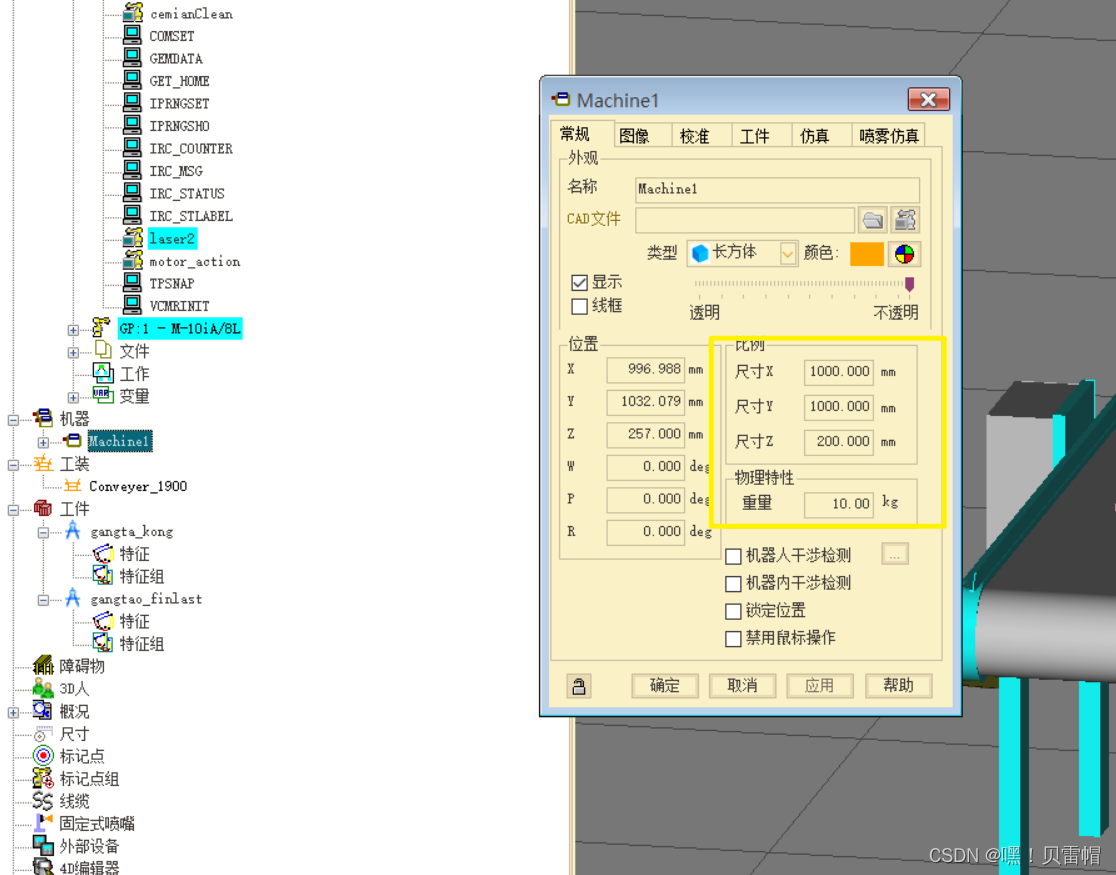

添加的link是一个box,长方体,双击可以打开选项栏,进行尺寸设置。

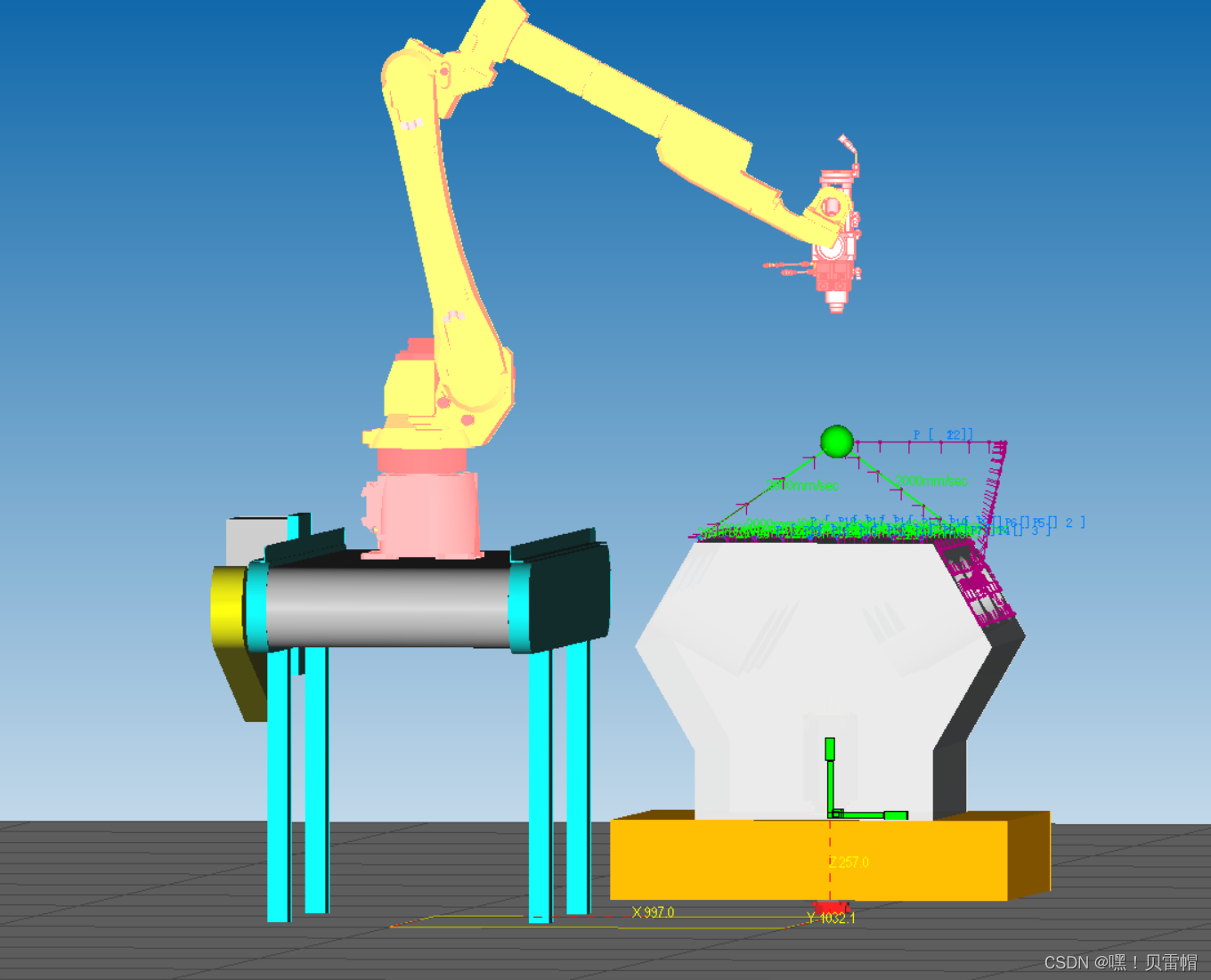

如图所示,以下为我设置成功的样子,图片是我最后截取的,所以现在可以忽略路径。
以上步骤可以通过看书进行设置,这里只是一个大体的设置方式,很多细节并没有展现出来。
2、坐标设置

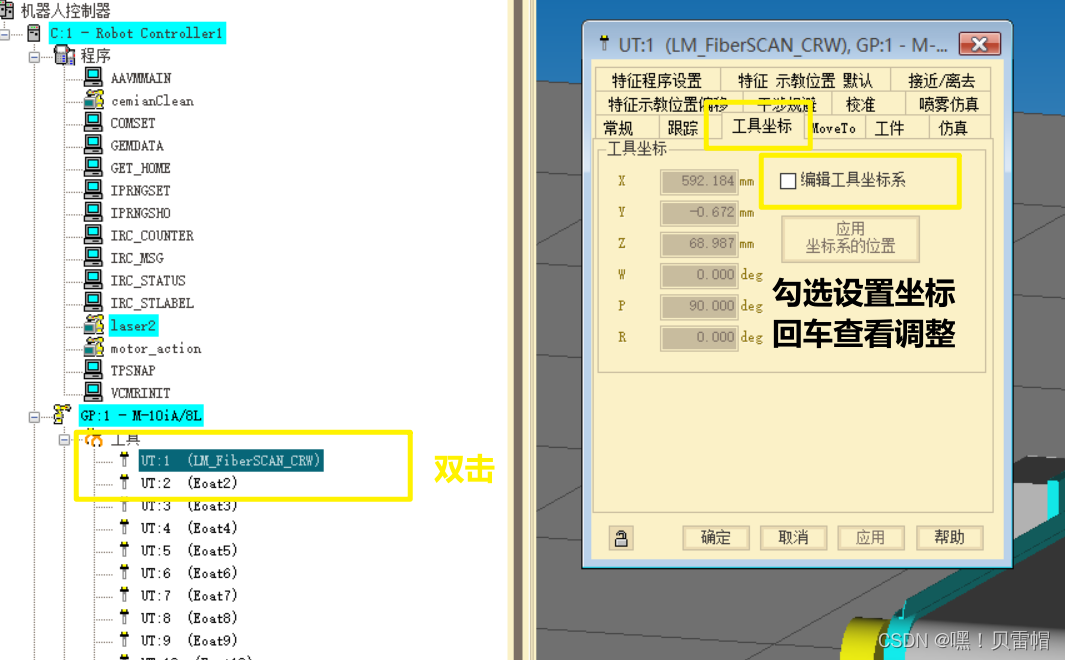

①工具坐标设置
书上用的示教器进行坐标的设置,但是太麻烦了,我直接用的手动设置
我需要z轴有一段间距,如下。

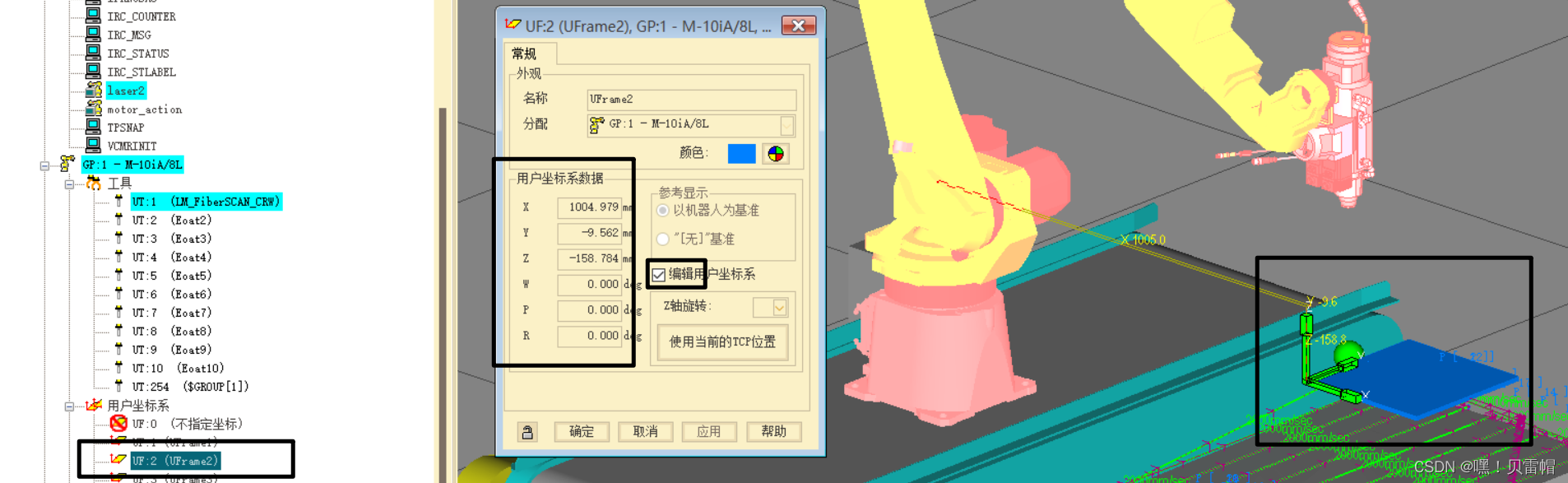

②用户坐标设置
用户坐标设置基本和工具差不多,我选择的是UFram2
3、路径创建

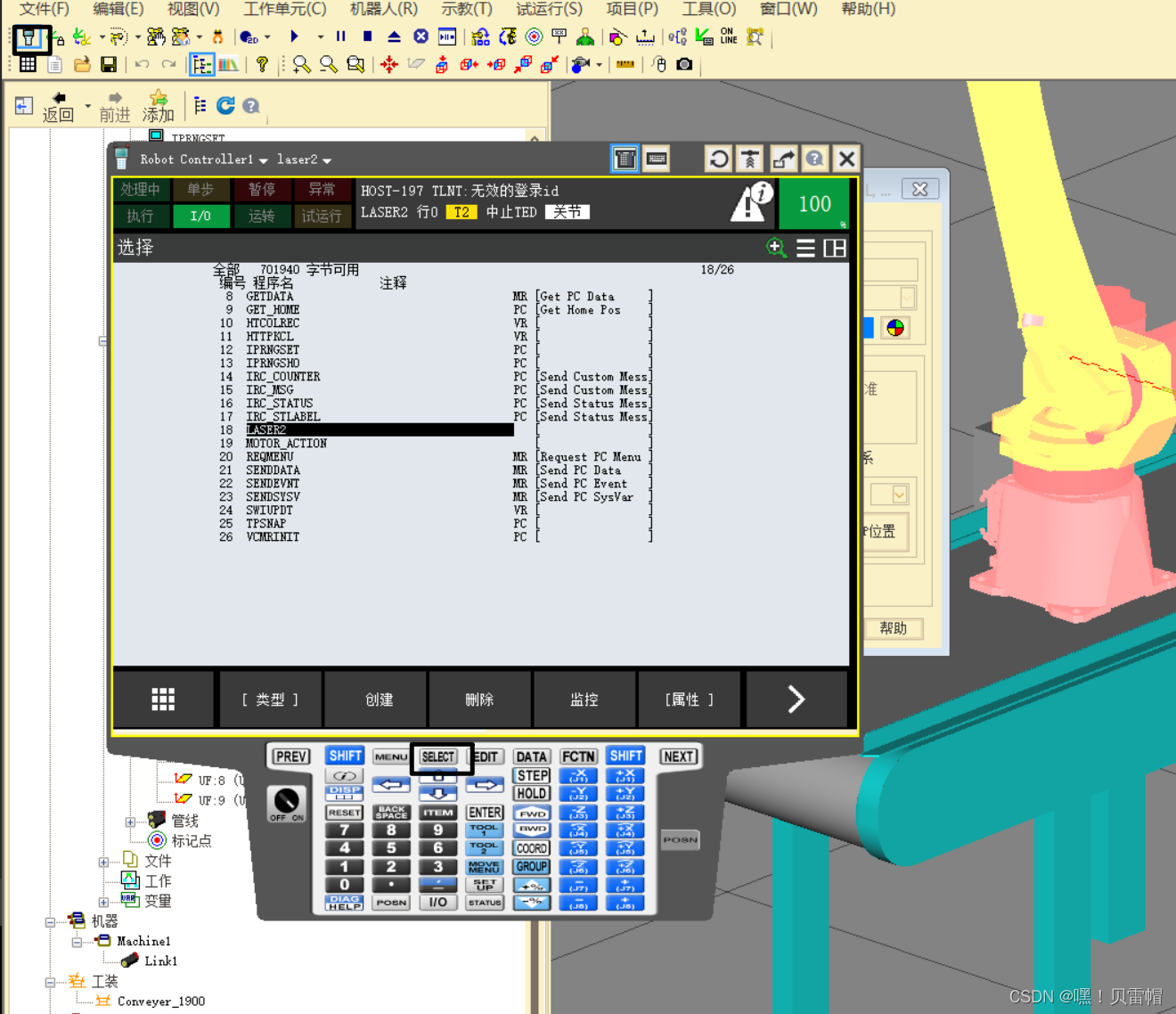

这个也就是最复杂的部分,书中利用的示教器的进行编程
,但是还有模型快速捕捉方法

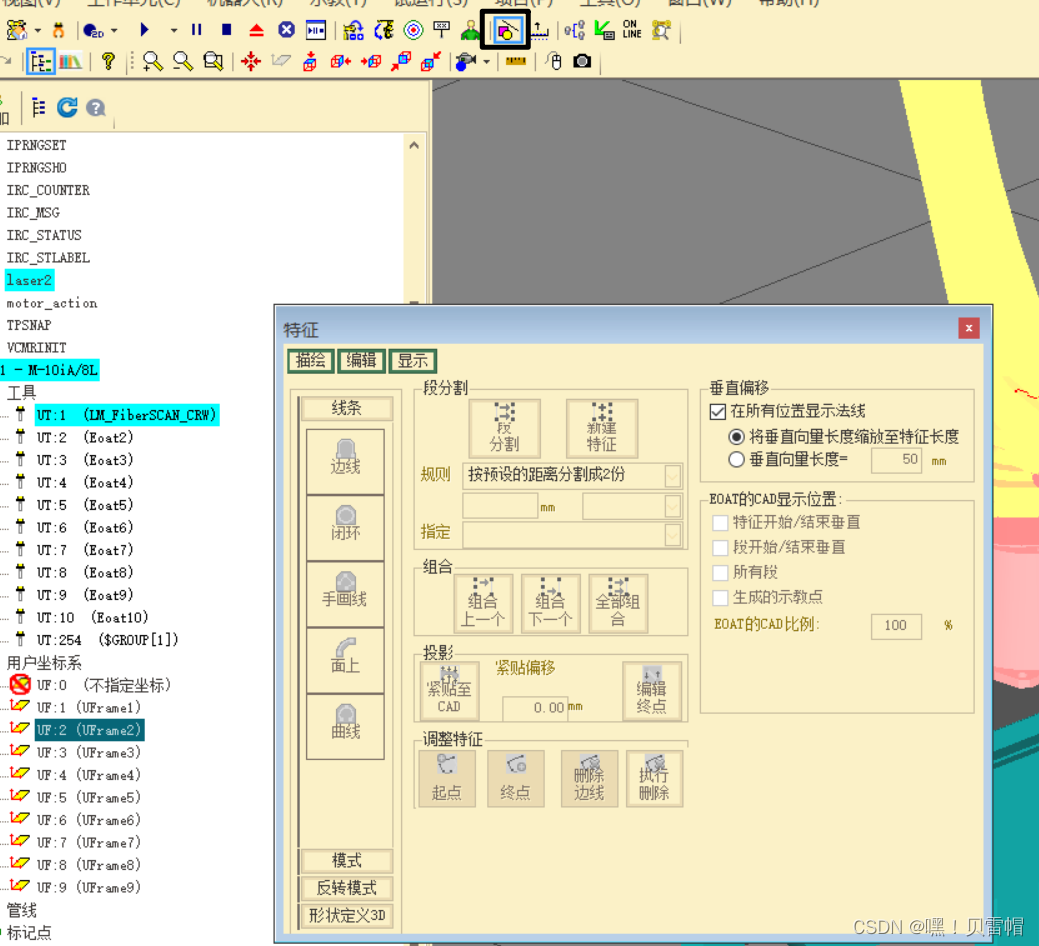

,以及软件自带的仿真程序编辑器
。
也就是共有三种方法,按需选择,我这里选择的是第三种。三种方法书中都有对应的项目进项介绍,大家自行学习。
方法一 示教器编程
方法二 模型快速捕捉

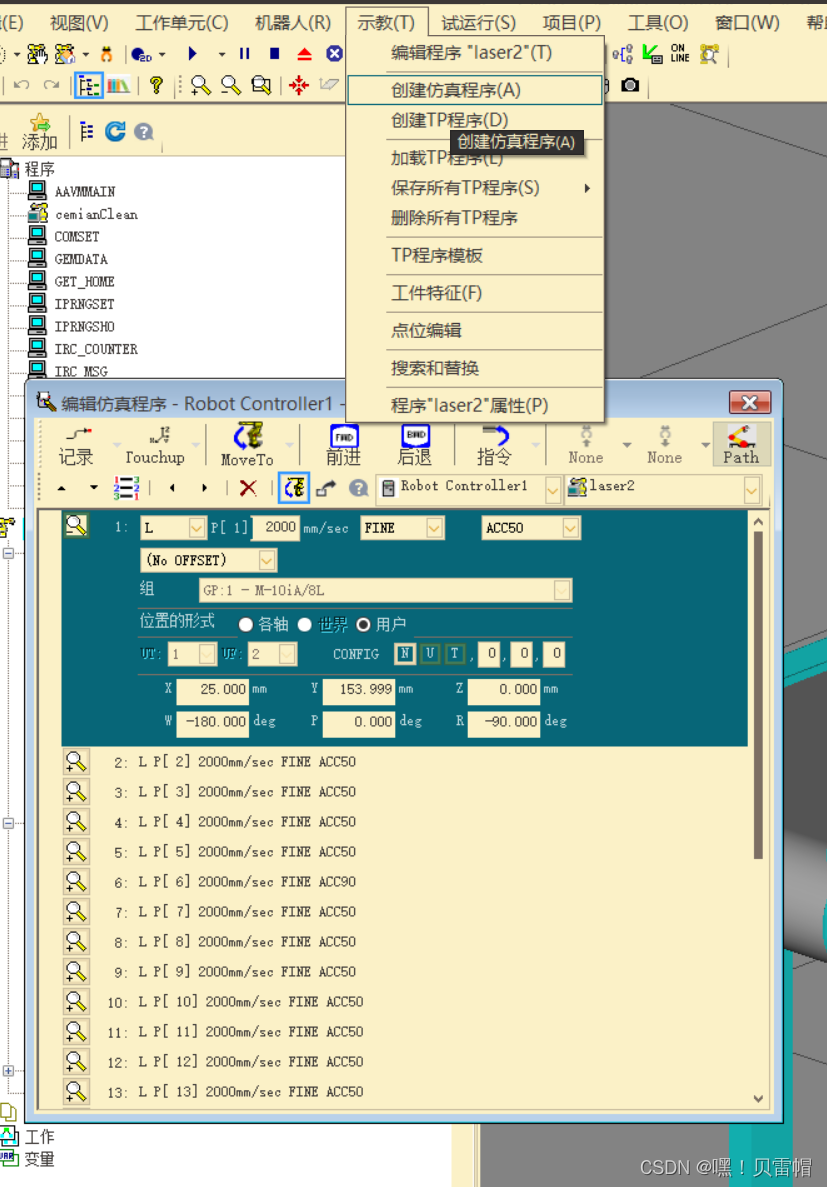

方法三软件仿真程序编辑器

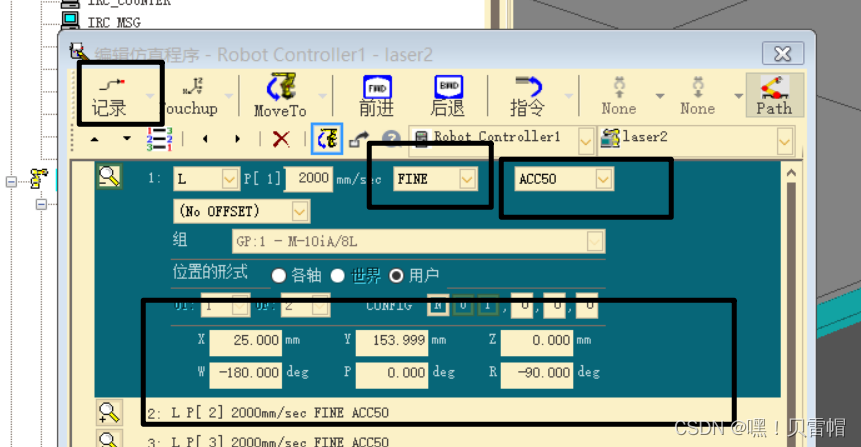

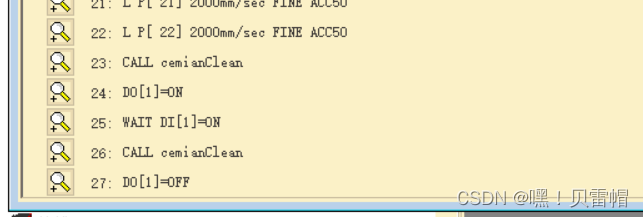

移动到一个点,记录,然后进行修改,点击MOVETO,会移动到具体的点,前进后退就是程序指令的前进后退。

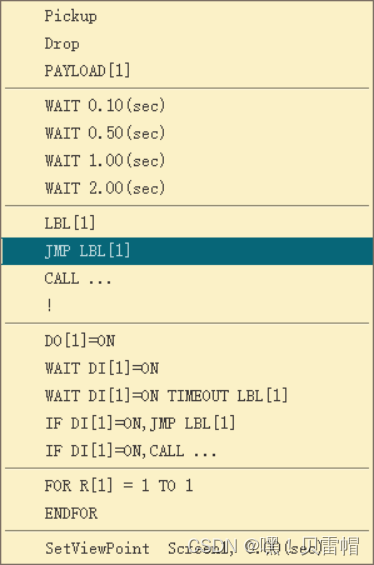

指令看名字就知道是怎么使用的。

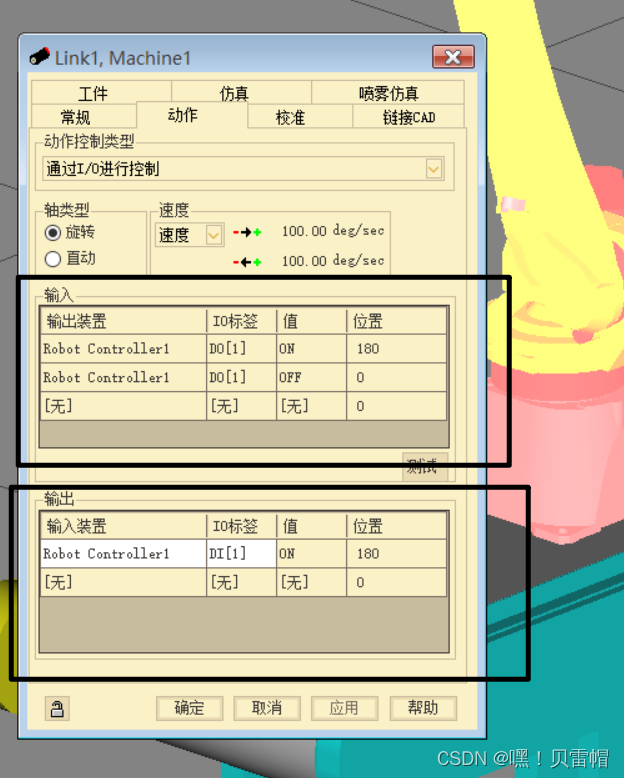

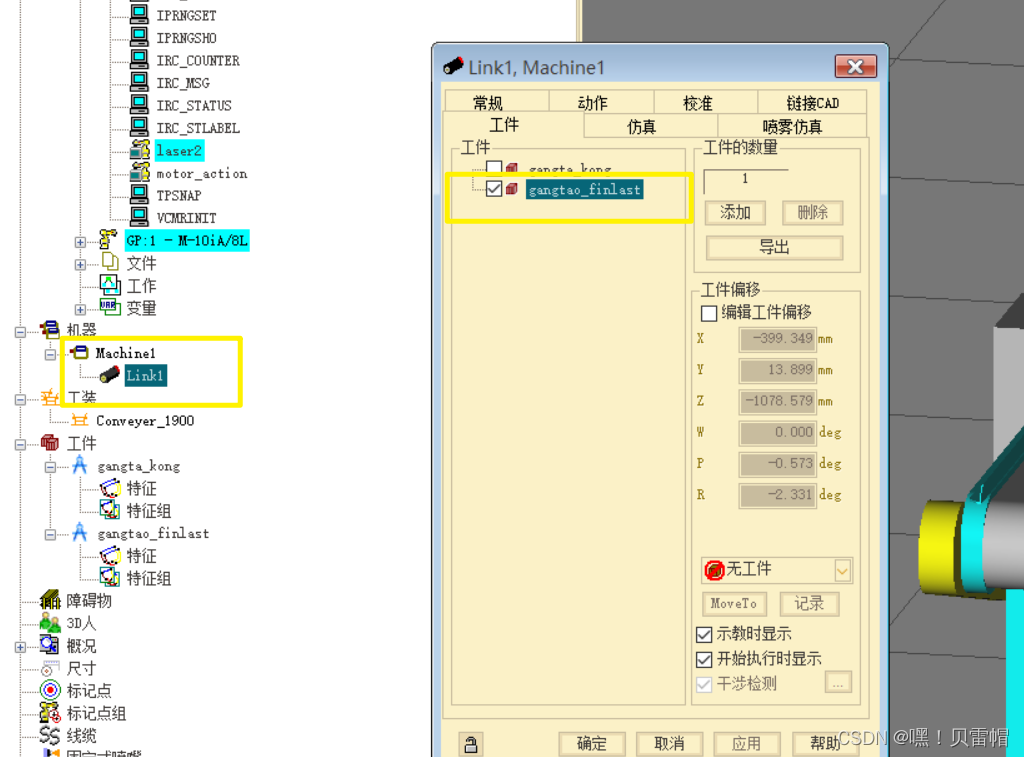

由于需要旋转,所以在link里面需要进行设置。如下:
4、程序的仿真和视频录制

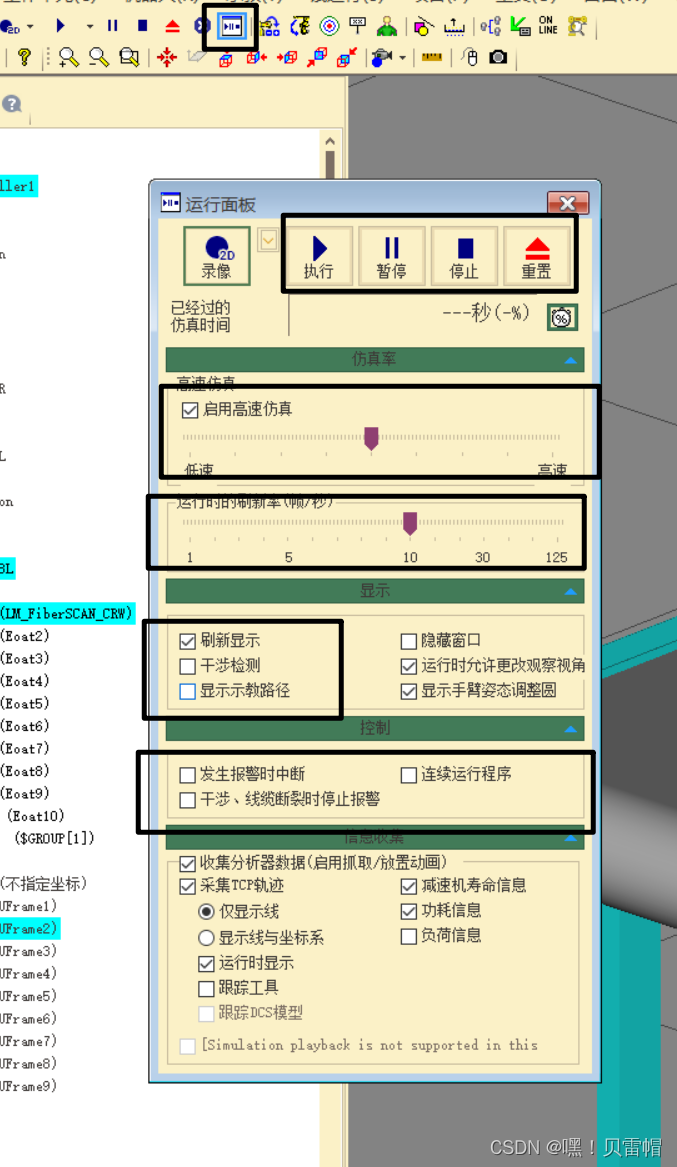

在路径检测无误后,即可进行路径仿真,可以选择仿真速度。

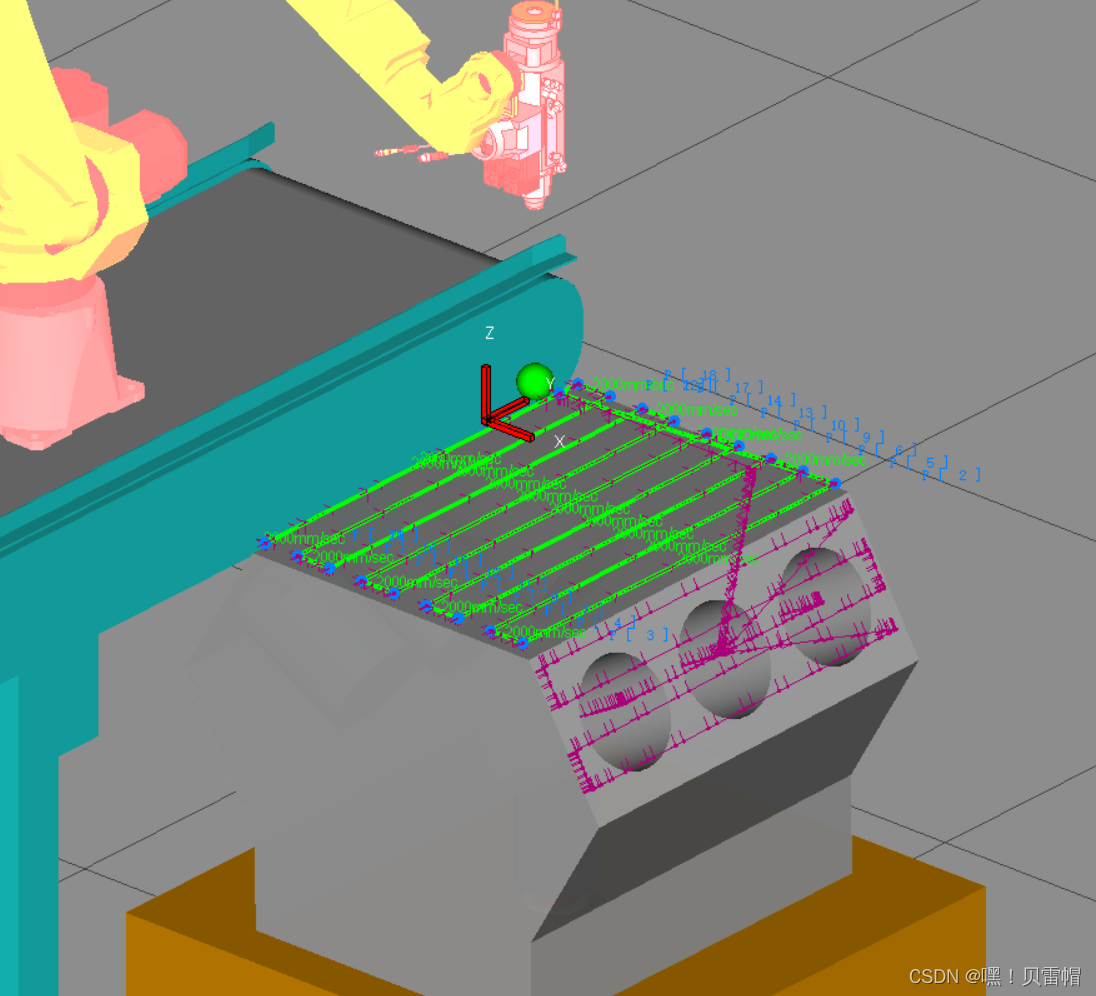

如下就是我的仿真路径
视频录制就是运行面板->录像

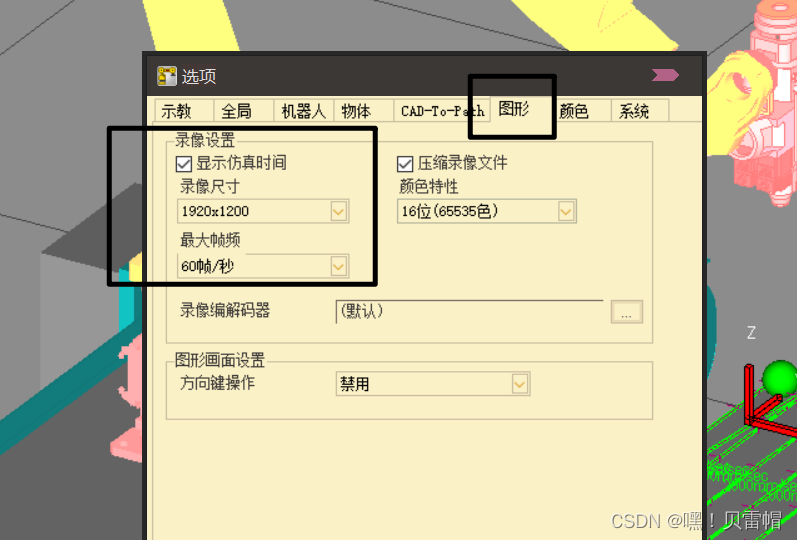

,录像设置在工具->选项
。
以上就是仿真的大概思路,但是省去了挺多的细节,或者有些设置部分我可能忘记描述,需要自行看书或者看视频学习。
