AHB验证-搭建顶层模块

AHB总线搭建-1搭建顶层模块

​ 学习AHB总线是数字IC设计中比较重要的一部分，本系列文章将说明如何一步步搭建AHB完整的总线。本文的源代码来自于https://github.com/adki/AMBA_AXI_AHB_APB

AHB总线简介：

​ AMBA AHB是用于高性能、高时钟频率的系统模块，支持处理器、片上存储器、片外存储器及低功耗外设宏单元之间的有效连接。

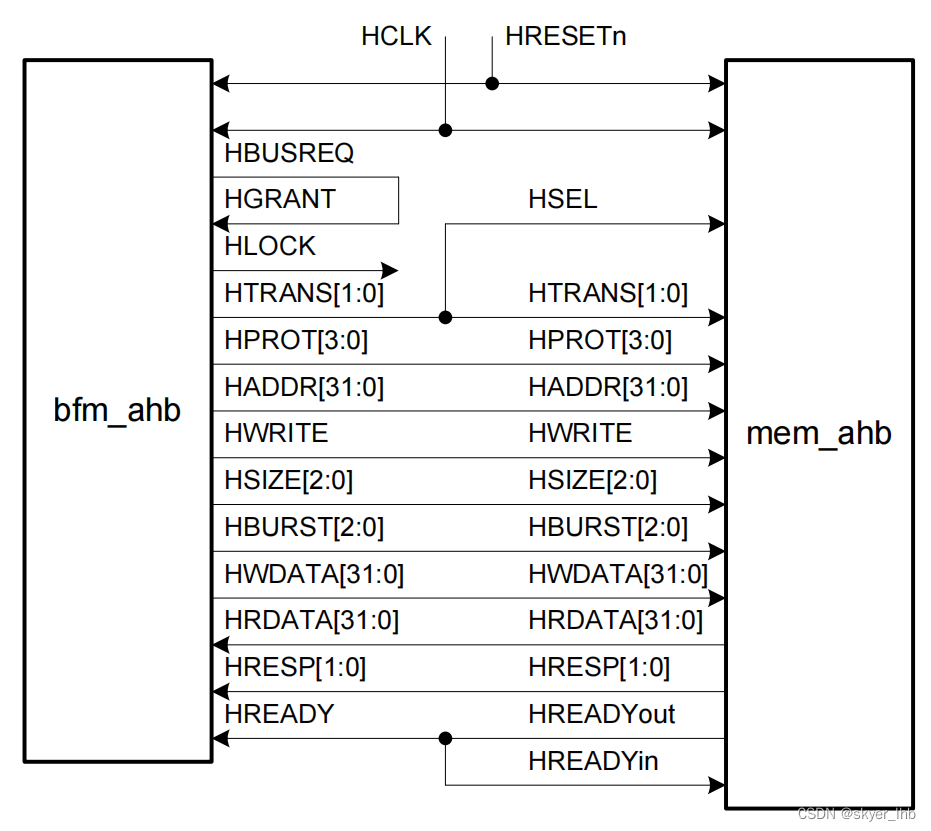

bfm_ahb任务与mem直接通过AHB协议进行通信的示意图：

信号介绍：

名称	来源	描述
HCLK总线时钟	时钟源	所有信号时序都和HCLK上升沿相关
HRESETn复位	复位控制器	复位系统和总线，低电平有效
HBUSREQ总线请求	主机	主机向仲裁器请求控制总线型号
HGRANT总线授予	仲裁器	表示该主机目前是优先级最高的主机。当HREADY为高时传输结束，地址/控制信号的所有权发生改变。所以主机应在HREADY和HGRANT都为高时获得对总线的访问。
HLOCK锁定的传输	主机	信号为高时表示主机请求锁定对总线的访问，并在信号为低之前其它主机不应该被允许授予总线。
HTRANS[1:0]传输类型	主机	表示当前传输类型（忙、空闲、连续、不连续）
HPORT[3:0]保护控制	主机	指示当前传输是否为预取值或数据传输，同时表示传输是保护模式访问还是用户模式访问。
HADDR[31:0]地址总线	主机	32位系统地址总线
HWRITE传输方向	主机	信号为高表示写传输，为低表示读传输
HSIZE[2:0]传输大小	主机	表示传输的大小（字节、半字、字）
HBURST[2:0]突发类型	主机	表示传输是否组成的突发的一部分，支持四个、八个、十六个节拍的突发传输，并且可以是增量或者回环的
HWDATA[31:0]写数据总线	主机	写操作期间主机向从机传输数据
HRDATA[31:0]读数据总线	从机	读操作期间从机向主机传输数据
HRESP[1:0]传输响应	从机	提供四种不同响应（OKEY、ERROR、RETRY、SPLIT）
HREADY传输完成	从机	信号为高表示总线上的传输已经完成

顶层文件建立：

第一步，建立top.v，其中包含以上信号和HCLK、HRESETn信号的初始化；

第二步，建立bfm_ahb.v及mem_ahb.v，并初始化端口。

其代码如下：

top.v

`ifndef CLK_FREQ
`define CLK_FREQ       50000000

module top ;
   reg         HRESETn= 1'b0;
   reg         HCLK   = 1'b0;

   wire        HBUSREQ;
   wire        HGRANT = HBUSREQ; // no arbiter
   wire [31:0] HADDR  ;
   wire [3:0]  HPROT  ;
   wire        HLOCK  ;
   wire [1:0]  HTRANS ;
   wire        HWRITE ;
   wire [2:0]  HSIZE  ;
   wire [2:0]  HBURST ;
   wire [31:0] HWDATA ;
   wire [31:0] HRDATA ;
   wire [1:0]  HRESP  ;
   wire        HREADY ;
   wire        HSEL   = HTRANS[1]; // no address decoder
   //------------------------------------------------
   bfm_ahb #(.START_ADDR(0),.DEPTH_IN_BYTES(32'h100))
   u_bfm_ahb (
         .HRESETn (HRESETn)
       , .HCLK    (HCLK   )
       , .HBUSREQ (HBUSREQ)
       , .HGRANT  (HGRANT )
       , .HADDR   (HADDR  )
       , .HPROT   (HPROT  )
       , .HLOCK   (HLOCK  )
       , .HTRANS  (HTRANS )
       , .HWRITE  (HWRITE )
       , .HSIZE   (HSIZE  )
       , .HBURST  (HBURST )
       , .HWDATA  (HWDATA )
       , .HRDATA  (HRDATA )
       , .HRESP   (HRESP  )
       , .HREADY  (HREADY )
       , .IRQ     (1'b0   )
   );
   //----------------------------------------------------
   mem_ahb #(.SIZE_IN_BYTES(SIZE_IN_BYTES),.DELAY(DELAY))
   u_mem_ahb (
         .HRESETn   (HRESETn)
       , .HCLK      (HCLK   )
       , .HSEL      (HSEL   )
       , .HADDR     (HADDR  )
       , .HTRANS    (HTRANS )
       , .HWRITE    (HWRITE )
       , .HSIZE     (HSIZE  )
       , .HBURST    (HBURST )
       , .HWDATA    (HWDATA )
       , .HRDATA    (HRDATA )
       , .HRESP     (HRESP  )
       , .HREADYin  (HREADY )
       , .HREADYout (HREADY )
   );

   localparam CLK_FREQ=`CLK_FREQ;
   localparam CLK_PERIOD_HALF=1000000000/(CLK_FREQ*2);
   always #CLK_PERIOD_HALF HCLK <= ~HCLK;

   initial begin
       HRESETn <= 1'b0;
       repeat (5) @ (posedge HCLK);
       HRESETn <= 1'b1;
   end

endmodule

由于当前只有一主一从，无需主机仲裁器，也没有从机地址解码器，所以令

HGRANT = HBUSREQ;
HSEL   = HTRANS[1];

其它信号按照原理图的进行连接。

bfm_ahb.v

module bfm_ahb #(parameter START_ADDR=0
                         , DEPTH_IN_BYTES=32'h100
                         , END_ADDR=START_ADDR+DEPTH_IN_BYTES-1)
(
       input   wire        HRESETn
     , input   wire        HCLK
     , output  reg         HBUSREQ
     , input   wire        HGRANT
     , output  reg  [31:0] HADDR
     , output  reg  [3:0]  HPROT
     , output  reg         HLOCK
     , output  reg  [1:0]  HTRANS
     , output  reg         HWRITE
     , output  reg  [2:0]  HSIZE
     , output  reg  [2:0]  HBURST
     , output  reg  [31:0] HWDATA
     , input   wire [31:0] HRDATA
     , input   wire [1:0]  HRESP
     , input   wire        HREADY
     , input   wire        IRQ
);

endmodule

mem_ahb.v

module mem_ahb #(parameter SIZE_IN_BYTES=1024
                         , DELAY=0
                         , INIT=0)
(
       input   wire          HRESETn
     , input   wire          HCLK
     , input   wire          HSEL
     , input   wire  [31:0]  HADDR
     , input   wire  [ 1:0]  HTRANS
     , input   wire          HWRITE
     , input   wire  [ 2:0]  HSIZE
     , input   wire  [ 2:0]  HBURST
     , input   wire  [31:0]  HWDATA
     , output  reg   [31:0]  HRDATA
     , output  wire  [ 1:0]  HRESP
     , input   wire          HREADYin
     , output  reg           HREADYout
);

endmodule

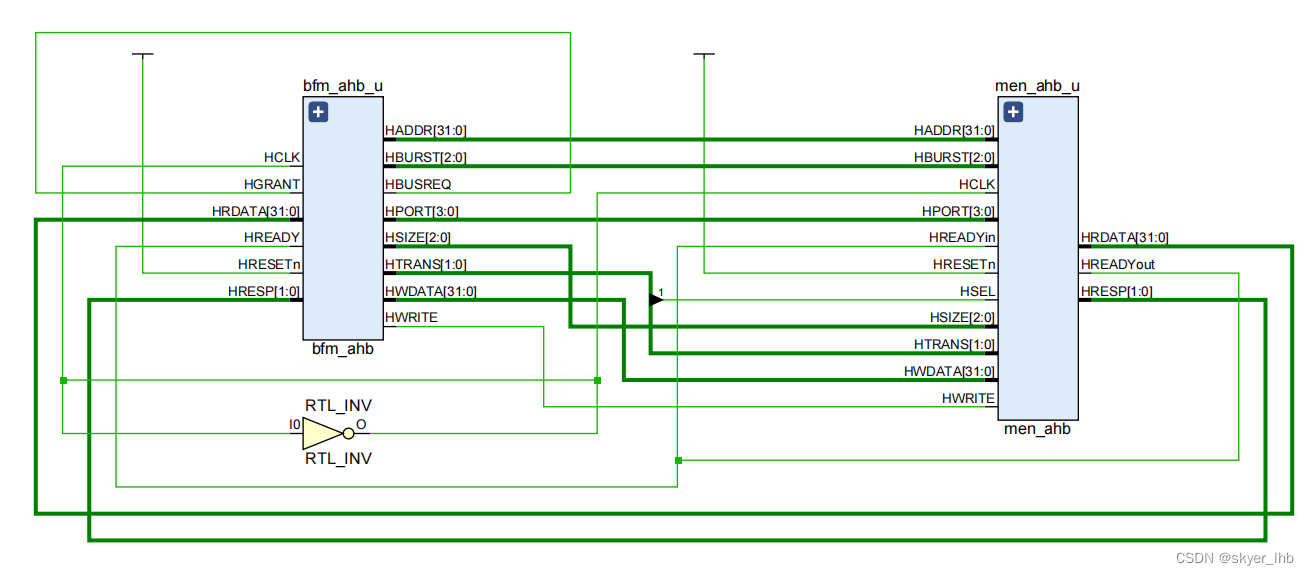

进行综合后其原理图如下：
