从立创EDA导入AD的原理图字体变大看不清的问题

最新推荐文章于 2024-06-14 09:12:00 发布
最新推荐文章于 2024-06-14 09:12:00 发布
阅读量1.9k 收藏 1
点赞数 6
分类专栏： 立创EDA 文章标签： 蓝桥杯
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42444944/article/details/124079647
版权
博主分享了在立创EDA开源社区下载的原理图导入问题，通过新建并复制解决，展示了清晰导出的技巧。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

最近需要用到一个原理图，就想着去立创EDA开源社区找一个，结果导出的图是这样的

乱哄哄的，后来我发现

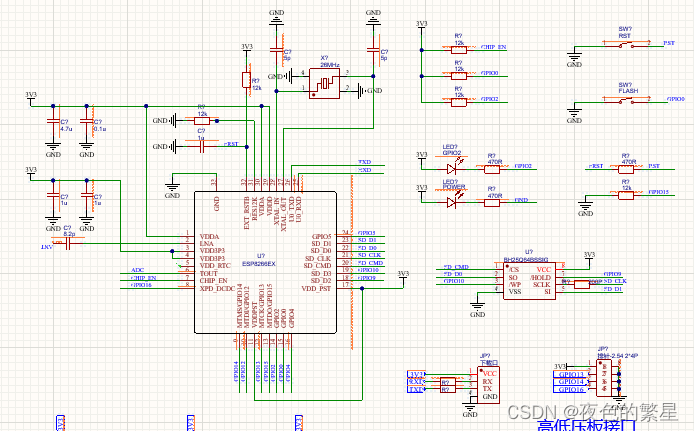

重新建立一个AD原理图，把这个复制过去就成这样了。

完美解决。
