MOS管的特征频率ft

已于 2022-08-26 11:21:44 修改
阅读量1w 收藏 39
点赞数 10
分类专栏： 模拟ic设计 文章标签： 模拟集成电路 cadence cmos
于 2022-04-05 22:16:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42479394/article/details/123978149
版权

一、定义

特征频率是表征晶体管在高频时放大能力的一个基本参量

是指其电流放大系数下降到1时的频率；

二、计算方法

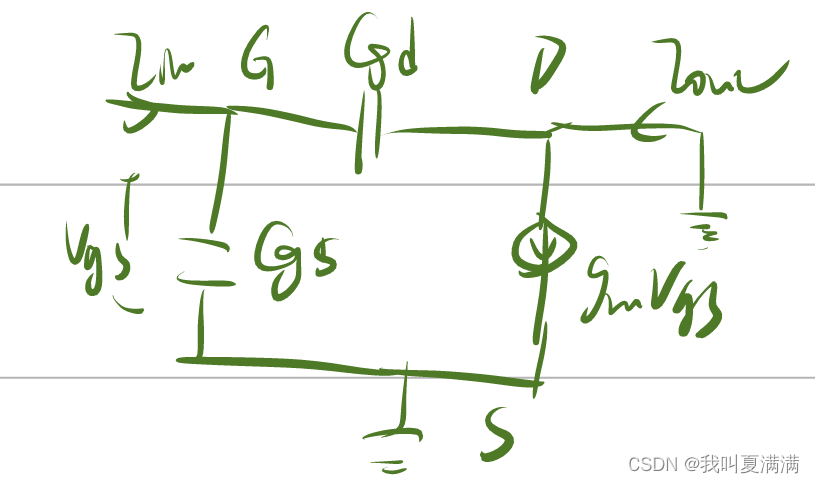

画出小信号模型



三、分析

因此增大过驱动电压，减小L可以增大ft。但随着垂直电场增强到一定程度，会导致迁移率明显逐渐减小，而使ft-Vod曲线变平,不再是线性直线。

增加载流子浓度也可以提高ft，温度上升，载流子浓度下降，但是此时Vth也下降，过驱动电压上升，因此温度对于ft影响比较复杂。

增大偏置电流可以增大ft（ft正比于直流偏置电流的平方根）

gm=K(Vgs-Vth)，因此增大过驱动电压会使gm上升，但是ft下降    【2022/8/26 同时另ft上升】

四、仿真
