MOS器件的三个重要参数：特征频率、跨导效率和本征增益

一、特征频率

器件中存在着栅极氧化层电容、耗尽层电容，以及其他大量寄生电容，这导致了MOS管工作速度受限。MOS管的栅极输入存在该MOS管最大的电容，在栅极输入信号频率较低时，MOS管能很好地将栅源输入电压信号转变为输出的漏源电流信号，MOS管正常工作。当栅极输入信号频率高到一定程度后，MOS管输入阻抗从大变小，从而导致流入栅极的电流变大，输出电流会变小，跨导转换的效率将快速降低。因此，我们需要关注MOS管能正常工作的最高频率，通常用MOS管的特征频率fT来衡量。

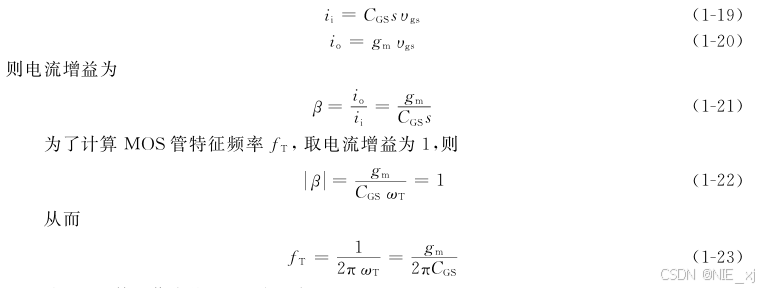

MOS管的特征频率定义为MOS管的电流增益（输出小信号电流与输入小信号电流之比）降低到1时的器件工作频率。下面进行推导：

当MOS管工作在饱和区时，有：

则可以得到

可见晶体管的特征频率与MOS管的过驱动电压成正比，与MOS管沟道长度的平方成反比，与MOS管载流子迁移率成正比。如果希望提高MOS管的工作频率，可以选用高的过驱动电压，或者缩小其沟道长度。但选用高的过驱动电压，则意味着产生更大的电流和更高的功耗，在许多应用场合受到限制。因此，设计中需要在功耗和频率之间做折中考虑。

---

二、跨导效率

MOS管工作在饱和区时，本质上是一个压控电流源，其控制系数就是MOS的跨导gm。但是，考虑到电路对功耗的要求，电路设计工程师还需要关注MOS管的“跨导效率（gm/ID）”,即每消耗一定电流时，MOS管能提供多大的跨导。

根据定义可以得到跨导效率的表达式为：

注意，当MOS管工作在非强反型饱和区，或者并不符合长沟道近似时，上式并不成立。

由上式可知，为实现高的跨导效率，需要给MOS管施加小的过驱动电压。但是，当过驱动电压较低时，MOS管可能会从强反型的工作状态转变为弱反型的工作状态，甚至进入亚阈值导通状态，此时无法用上式描述跨导效率了。为了实现高的跨导效率，需要给MOS管施加小的过驱动电压，但这会导致MOS管的工作速率变慢。因此，设计中需要在跨导效率和频率之间做折中考虑。

---

三、本征增益

当晶体管接成共源极放大器时，所能达到的低频小信号增益最高值，叫MOS管的本征增益，可以用下式表示：

由上式可知，MOS管的本征增益与过驱动电压和沟长调制系数成反比。考虑到沟长调制系数反比于MOS管沟长L，因而本征增益会随着L的增加而提高。从而，降低VOD并增加L可以提高MOS管的本征增益。但是，降低VOD会降低MOS管的工作速度，增加沟长L也会进一步降低MOS管的工作速度。因此，设计中需要在增益和频率之间做折中考虑。

---

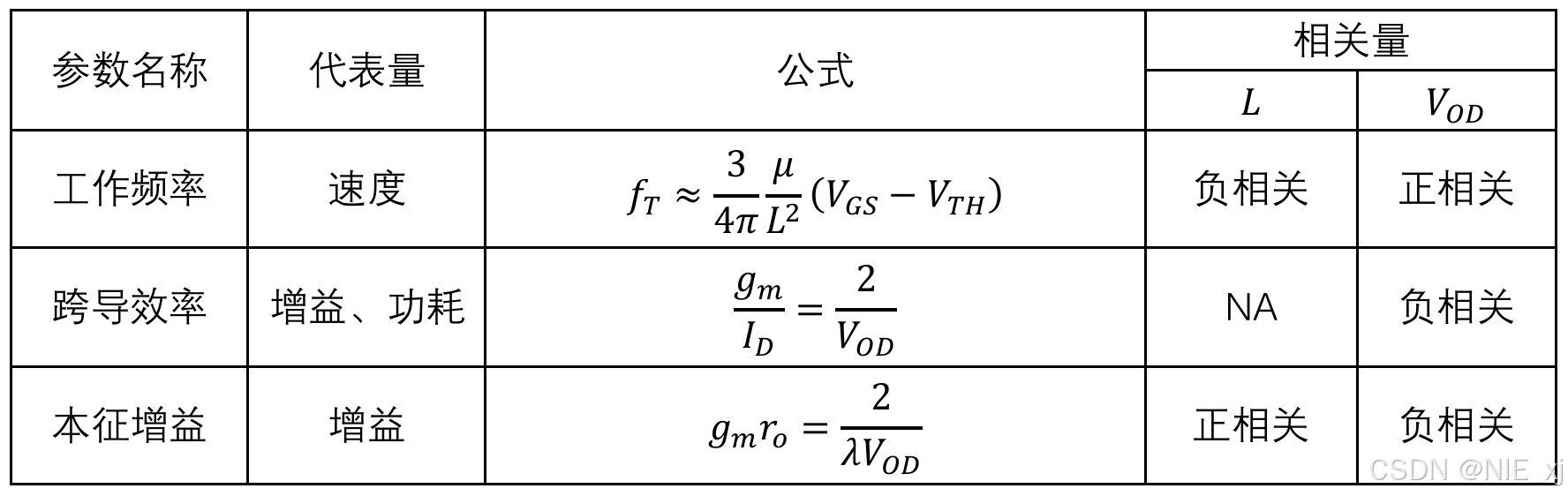

综上所述，将MOS器件的三个重要参数总结如下

所以说，模拟集成电路是折中的艺术。
