【电机控制】基于STC8H1K28的六步换向——方波驱动（硬件篇）

【电机控制】基于STC8H1K28的六步换向——方波驱动（硬件篇）

---

前言

【电机控制】STC8H无感方波驱动—反电动势过零检测六步换向法

---

---

提示：以下是本篇文章正文内容，下面案例可供参考

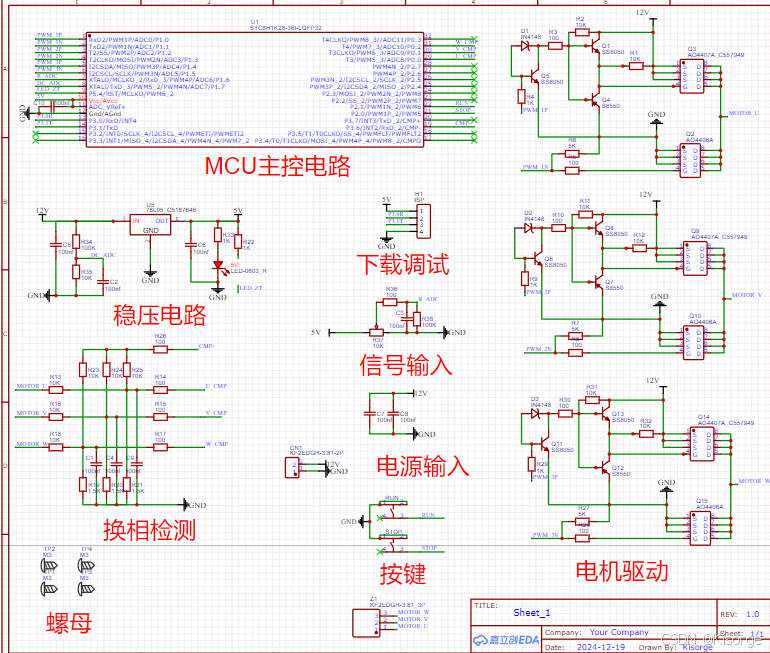

一、硬件原理图

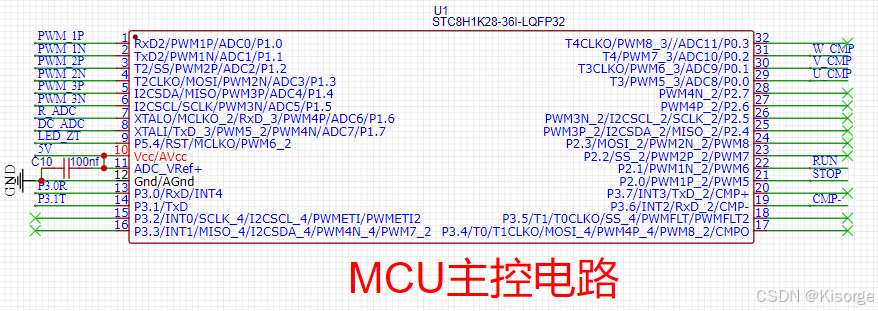

1. MCU主控电路

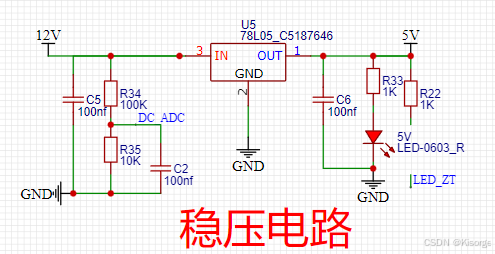

2. LDO电路

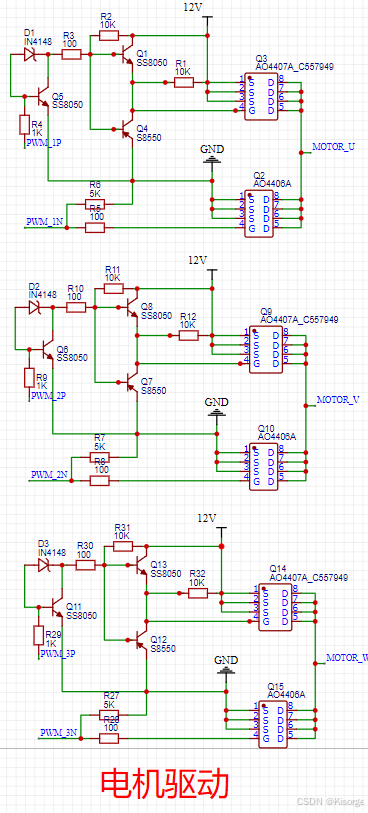

3. 驱动电路

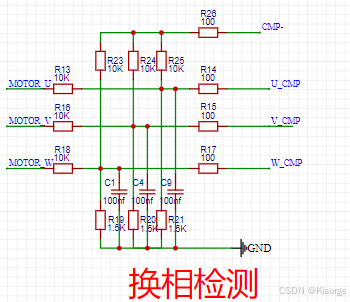

4. 过零检测电路

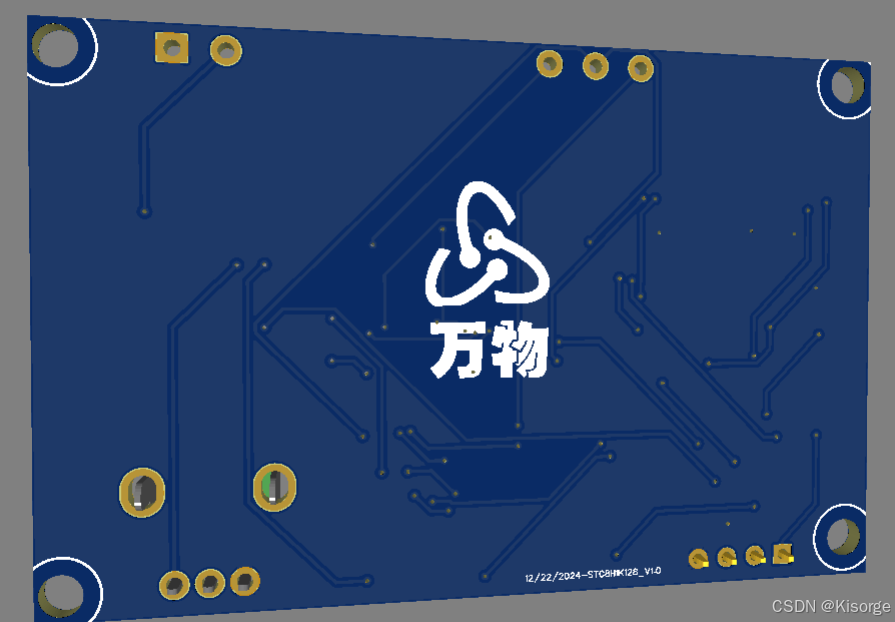

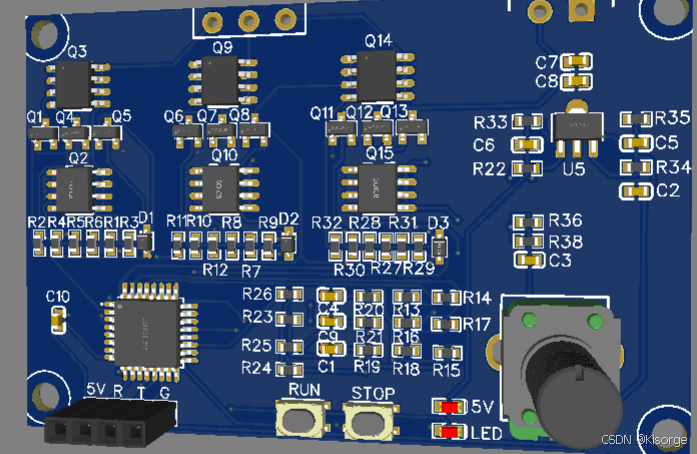

二、3D图

三、参考资料

【电机控制】六步换向——方波驱动（软件篇）

总结

本文仅仅简单介绍了【电机控制】基于STC8H1K28的六步换向——方波驱动（硬件篇），评论区欢迎讨论。
