Unity开发记录_7_使用 奥比中光相机 Femto Bolt 进行动作识别

已于 2025-03-18 15:49:36 修改
阅读量864 收藏 6
点赞数 16
分类专栏： Unity开发记录 文章标签： unity 数码相机 游戏引擎
于 2025-02-10 11:42:35 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42692089/article/details/145514396
版权

概要

最近研究了一下奥比中光相机 Femto Bolt ，尝试做了个Demo 进行简单的 动作识别。
最后得到的效果是 能够识别：抬起左手、抬起右手、抬起左腿、抬起右腿、抬起双手，五个动作。

项目开始

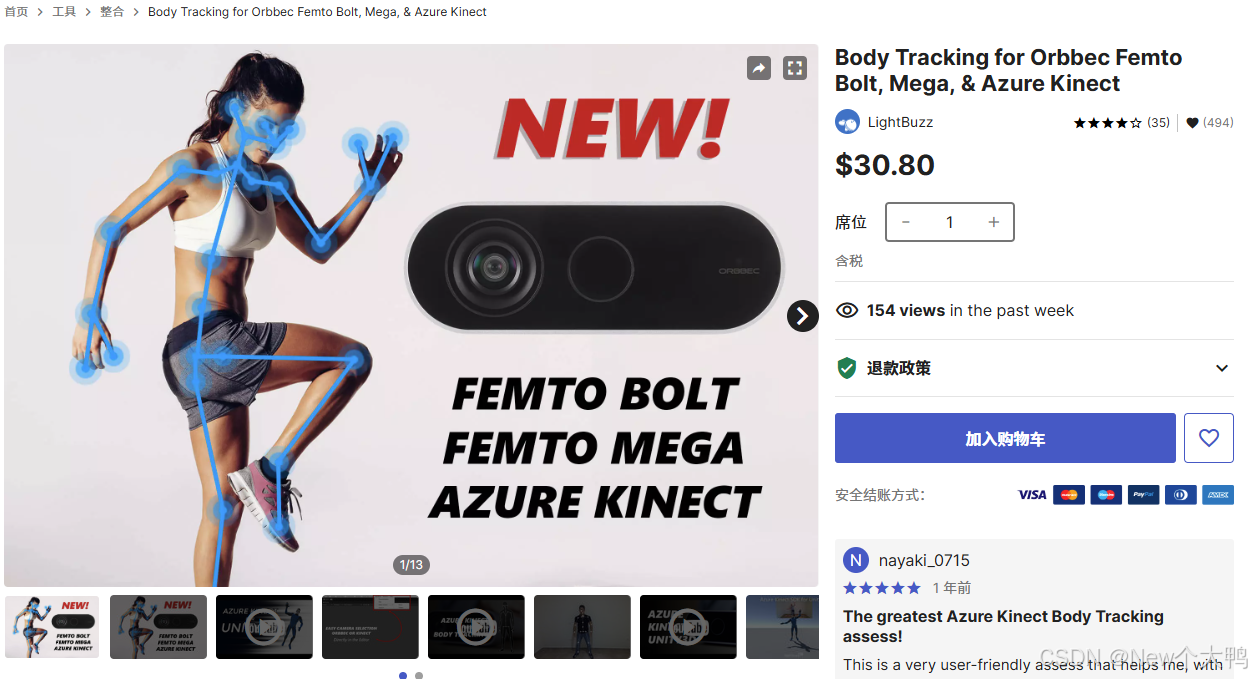

1.采用Unity插件进行Femto Bolt 连接: Body Tracking for Orbbec Femto Bolt, Mega, & Azure Kinect
在这里插入图片描述
2.采用UI资源 : Fantasy Warrior HUD - Synty INTERFACE - GUI
3.采用模型资源: Modular Stylized Character 1
4.采用场景资源: Virtual Interior 2

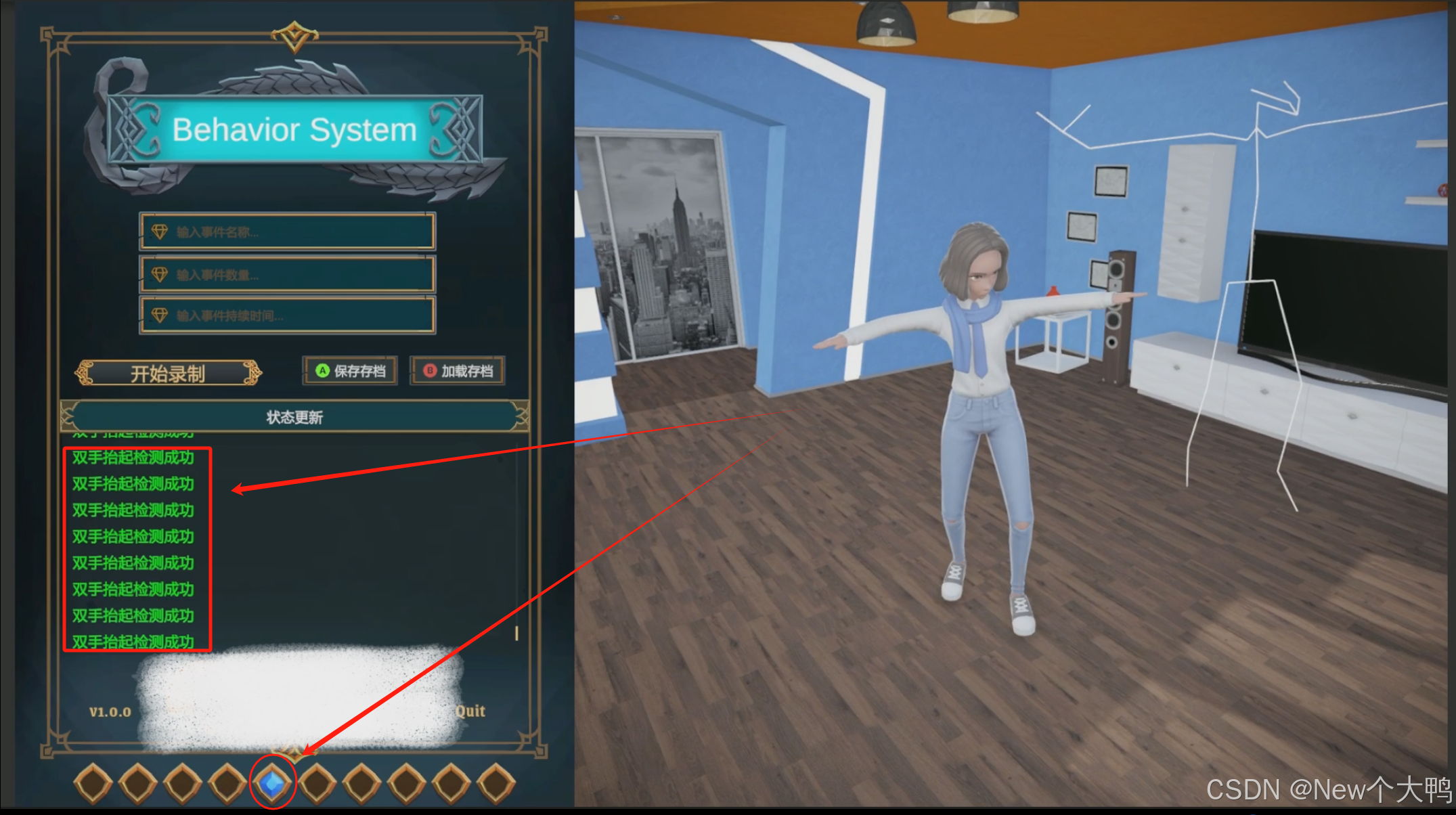

动作识别效果：

在这里插入图片描述

关键类

关节数据类JointData、身体数据类BodyData、事件数据类ActionData、玩家行为类PeopleBodyAction：

using ATF;
using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;
using static System.Collections.Specialized.BitVector32;

namespace AT
{
    /// <summary>
    /// 身体类型
    /// </summary>
    public enum EJointType
    {
        Hips = 0,
        LeftUpperLeg,
        RightUpperLeg,
        LeftLowerLeg,
        RightLowerLeg,
        LeftFoot,
        RightFoot,
        Spine,
        Chest,
        UpperChest,
        Neck,
        Head,
        LeftShoulder,
        RightShoulder,
        LeftUpperArm,
        RightUpperArm,
        LeftLowerArm,
        RightLowerArm,
        LeftHand,
        RightHand,
        LeftToes,
        RightToes,
        LeftEye,
        RightEye,
        Jaw
    }

    /// <summary>
    /// 事件类型
    /// </summary>
    public enum EActionType
    {
        EAction_1 = 0, EAction_2, EAction_3, EAction_4, EAction_5, EAction_6, EAction_7, EAction_8, EAction_9, EAction_10
    }

    /// <summary>
    /// 关节数据
    /// </summary>
    [ES3Serializable]
    public class JointData
    {
        public bool IsOpen;         //是否打开对比
        public float Ratio;         //四元数近似率
        public float Angle;         //角度对比值
        public EJointType Type;     //关节类型
        public Quaternion BodyQua;  //关节数据
        public JointData(EJointType bodyType)
        {
            IsOpen = true;
            Ratio = 1.0f;
            Angle = 0.0f;
            Type = bodyType;
            BodyQua = new Quaternion();
        }
    }

    /// <summary>
    /// 身体数据
    /// </summary>
    [ES3Serializable]
    public class BodyData
    {
        public JointData[] JointList;    //身体数组
        [ES3NonSerializable]
        public bool BodyTrigger;         //身体事件是否触发
        public float Duration;           //持续期间---默认为1s
        public float CountDown;          //倒计时---默认为0
        public int PassingRate;          //通过率---0-100
        [ES3Serializable]
        private string m_uniqueID;       //唯一ID
        public string UniqueID
        {
            get { return m_uniqueID; }
        }

        public BodyData(bool[] bodyArray = null)
        {
            JointList = new JointData[Constant.MAXBODYCOUNT];
            m_uniqueID = UniqueIDUtility.Ins.GetUniqueID();
            BodyTrigger = false;
            Duration = Constant.DURATION;
            CountDown = Constant.COUNTDOWN;
            PassingRate = Constant.MAXPASSINGRATE;
            for (int i = 0; i < Constant.MAXBODYCOUNT; i++)
            {
                JointList[i] = new JointData((EJointType)i);
                if (bodyArray == null)
                {
                    JointList[i].IsOpen = true;
                }
                else
                {
                    foreach (bool state in bodyArray)
                    {
                        JointList[i].IsOpen = state;
                    }
                }
            }
        }
    }

    /// <summary>
    /// 事件数据---每个事件数据里面有25个关节数据
    /// </summary>
    [ES3Serializable]
    public class ActionData
    {
        public string ActionName;                               //事件名称
        public int ActionCount;                                 //事件数量
        public Dictionary<EActionType, BodyData> BodyDataDic;   //身体数据字典
        [ES3NonSerializable]
        public bool ActionTrigger;                              //事件触发
        public ActionData(string name = "", int count = 1, bool[] bodyArray = null)
        {
            ActionName = name;
            ActionCount = count;
            BodyDataDic = new Dictionary<EActionType, BodyData>();
            ActionTrigger = false;
            for (int i = 0; i < ActionCount; i++)
            {
                EActionType eActionType = (EActionType)i;
                BodyData bodyData = new BodyData(bodyArray);
                BodyDataDic.Add(eActionType, bodyData);
            }
        }
    }

    /// <summary>
    /// 身体事件
    /// </summary>
    [ES3Serializable]
    public class PeopleBodyAction
    {
        public string PeopleName;
        [ES3Serializable]
        public Dictionary<string, ActionData> ActionDataDic;
        [ES3NonSerializable]
        public ObservableValue<string,EActionType,bool> OnTriggerChange;
        [ES3NonSerializable]
        public Action<string,EActionType, bool> OnTrigger;
        public PeopleBodyAction()
        {
            PeopleName = "Player1";
            ActionDataDic = new Dictionary<string, ActionData>();
            OnTriggerChange = new ObservableValue<string,EActionType,bool>("",EActionType.EAction_1,false);
        }

        #region 单独赋值
        public void SetBodyState(string actionName,EJointType body, bool isOpen, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                ActionDataDic[actionName].BodyDataDic[action].JointList[(int)body].IsOpen = isOpen;
            }
        }
        public void SetBodyQuaRatio(string actionName, EJointType body, float ratio, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                ActionDataDic[actionName].BodyDataDic[action].JointList[(int)body].Ratio = ratio;
            }
        }
        public void SetBodyAngle(string actionName, EJointType body, float angle, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                ActionDataDic[actionName].BodyDataDic[action].JointList[(int)body].Angle = angle;
            }
        }
        public void SetBodyQua(string actionName, EJointType body, Quaternion qua, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                ActionDataDic[actionName].BodyDataDic[action].JointList[(int)body].BodyQua = qua;
            }
        }
        public void SetBodyDuration(string actionName, EJointType body, float duration, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                ActionDataDic[actionName].BodyDataDic[action].Duration = duration;
            }
        }
        public void SetJointData(string actionName, EJointType body, JointData jointData, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                int bodyIndex = (int)body;
                ActionDataDic[actionName].BodyDataDic[action].JointList[(int)body] = jointData;
            }
        }
        public void SetBodyData(string actionName, BodyData bodyData, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                ActionDataDic[actionName].BodyDataDic[action] = bodyData;
            }
        }
        public void SetPassingRateData(string actionName, int passingRate, EActionType action = EActionType.EAction_1)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                return;
            }
            if (ActionDataDic[actionName] != null)
            {
                ActionDataDic[actionName].BodyDataDic[action].PassingRate = passingRate;
            }
        }
        public void SetActionData(string actionName, ActionData actionData)
        {
            if (!ActionDataDic.ContainsKey(actionName))
            {
                ActionDataDic.Add(actionName,actionData);
            }
            ActionDataDic[actionName] = actionData;
        }
        #endregion
    }
}

项目流程

1.记录特定的人体动作数据---身体关节的四元数
2.将人体动作数据 实时与 当前人体动作 进行比对---利用四元数点乘进行比较
3.判断动作是否被触发---如果关节四元数比较的值在之前录制的范围之内 就判断当前动作被触发

项目地址

百度网盘链接: [https://pan.baidu.com/s/1THpnMyr_CPFIBN40v9VG-A?pwd=6666)

使用步骤

1.接上奥比中光相机 Femto Bolt，点击运行~
2.点击录制，可以录制新动作
3.可以保存存档数据和加载存档数据
4.如果触发了 之前录制的动作，会在打印区打印出来

小结

虽然我的目的是测试这套动作识别能不能识别出一套完整的动作，例如打出一套龟派气功波，但是实际上这个设备没有手指识别，而且相机识别稳定性待提高，只能说勉强验证我的想法 ,如果后面有具体的项目需求了 我再详细研究研究~
