配电箱的分类、尺寸、安装及接线介绍

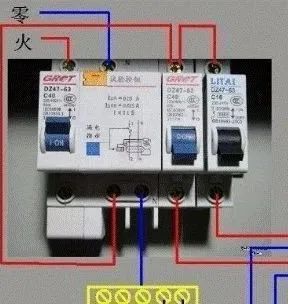

（1）配电箱的接线方法

1）一般的动力配电箱进线是采用五线制，即A、B、C三路相线(一般颜色为黄绿红)，一路零线(颜色浅蓝)，一路地线(颜色黄色带绿条纹)。出线根据需要。

① 220V负载一般是取一路相线、一路零线、一路地线。

② 380V负载，(比如380V交流电机)三相全取、再加接地线。(负载有就地控制的话也需要零线。)

③ 有特殊两相380V的交流焊机，任意出两相相线。再加接地线。接地线一般要求接上，但很多场合(比如工地)都不接的。一般进线是三相进一路3PIN的空开、断路器、刀闸或者其他断路器；零线压到接零端子排、地线压到接地端子排。也有进线直接采用4PIN断路器三路相线与零线同进，接地线压到接地端子排的。

2）照明配电根据负荷大小，可以采用一路相线+一路零线+一路接地线；或者如上的动力配电220V。

（2）配电箱的安装方式

1）明装配电箱，配电箱安装在墙
