无线局域网技术项目化教程【2.6】

7.2.2 配置跨 AC 的三层漫游

某公司办公区域很大，需要在同一个办公区域内部署两台无线交换机，办公区域中的员工分别通过布置在办公区域中的不同 AC 设备下的 AP 设备访问网络。

为了保障网络的稳定性，需要保障员工的笔记本电脑在办公区域内移动时，不会造成网络中断，实现跨 AC 的三层漫游。

在同一办公网中配置跨 AC 设备的三层漫游，需要在办公区域中安装并配置两台 AP 设备，并同时广播同一个 SSID，但属于不同的 VLAN。将办公区域中无线客户端关联到其中一台 AP 设备，并 Ping 无线交换机的 IP 地址。

然后，关闭该 AP 的射频口（或者直接给该 AP 断电）来模拟漫游场景，STA 应该会丢 1～2个 Ping 包，并且 IP 地址没有发生变化，即完成了三层漫游过程，当用户断开同 AP 的连接，并重新关联上 AP 后，所获取的地址为新的网段的地址。

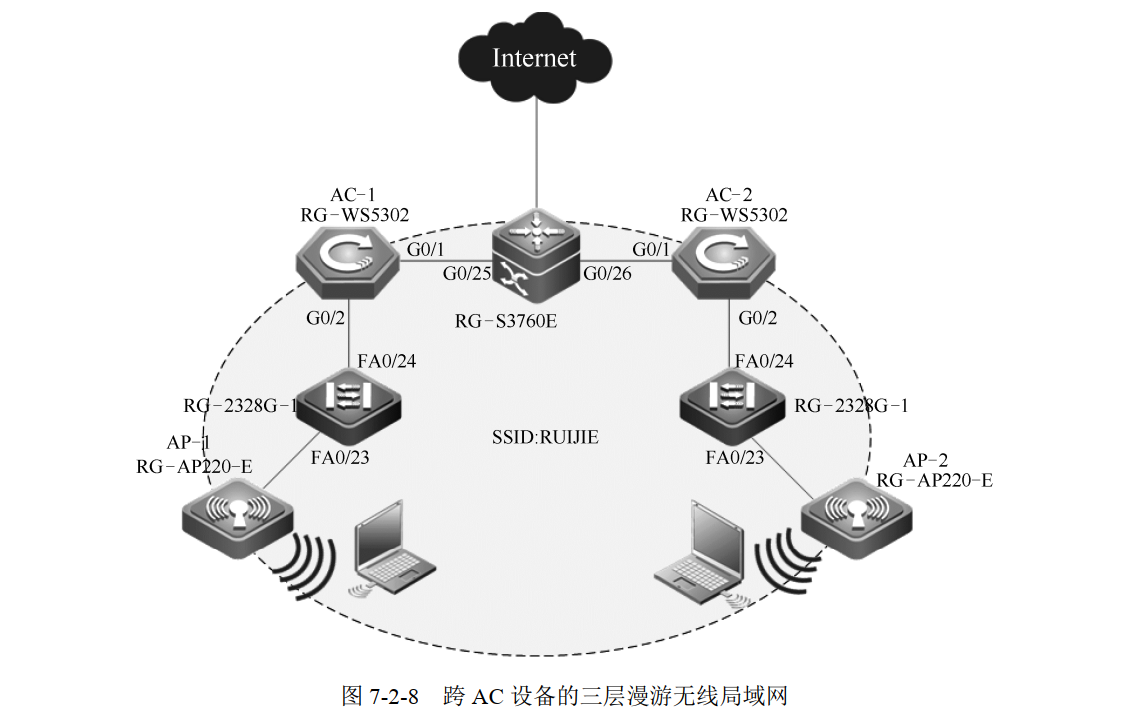

如图 7-2-8 所示的网络是跨 AC 设备的三层漫游无线局域网。要求在办公区域内，员工移动笔记本电脑时不会造成网络中断，能在办公区域中实现跨 AC 的三层漫游。

组建办公网的跨 AC 的三层漫游无线局域网需要使用到的无线局域网组网设备如下。RG-WG54U：2 块，PC：2 台，RG-WS5302：2 台，RG-AP220E：2 台。

RG-S3760E：1 台，RG-S2328G：2 台，RG-E-130：2 台。完整的安装配置过程如下所示。

1）基本拓扑连接

根据图 7-2-8 所示的无线局域网组网拓扑图，连接设备，并注意设备状态灯是否正常。2）交换机配置

Ruijie(config)#hostname RG-3760E
#为交换机命名
RG-3760E (config)#vlan 12
#创建VLAN 12
RG-3760E (config)#vlan 100
#创建VLAN 100
RG-3760E (config)#vlan 200
#创建VLAN 200
RG-3760E (config)#interface VLAN 12
RG-3760E (config-VLAN 12)# ip address 10.1.3.2 255.255.255.0
#配置VLAN12地址
RG-3760E (config)#interface VLAN 100
RG-3760E (config-VLAN 100)#ip address 192.168.100.254 255.255.255.0
#配置VLAN100地址
RG-3760E (config)#interface VLAN 200
RG-3760E (config-VLAN 100)#ip address 192.168.200.254 255.255.255.0
#配置VLAN200地址
RG-3760E (config)#interface GigabitEthernet 0/25
RG-3760E (config-if-GigabitEthernet 0/25)#switchport mode trunk
#将接口定为Trunk模式
RG-3760E (config)#interface GigabitEthernet 0/26
RG-3760E (config-if-GigabitEthernet 0/26)#switchport mode trunk
#将接口设置为Trunk模式
RG-3760E (config)#router ospf 10
RG-3760E (config-router)#network 10.1.3.0 0.0.0.
