vivado中bram简单使用

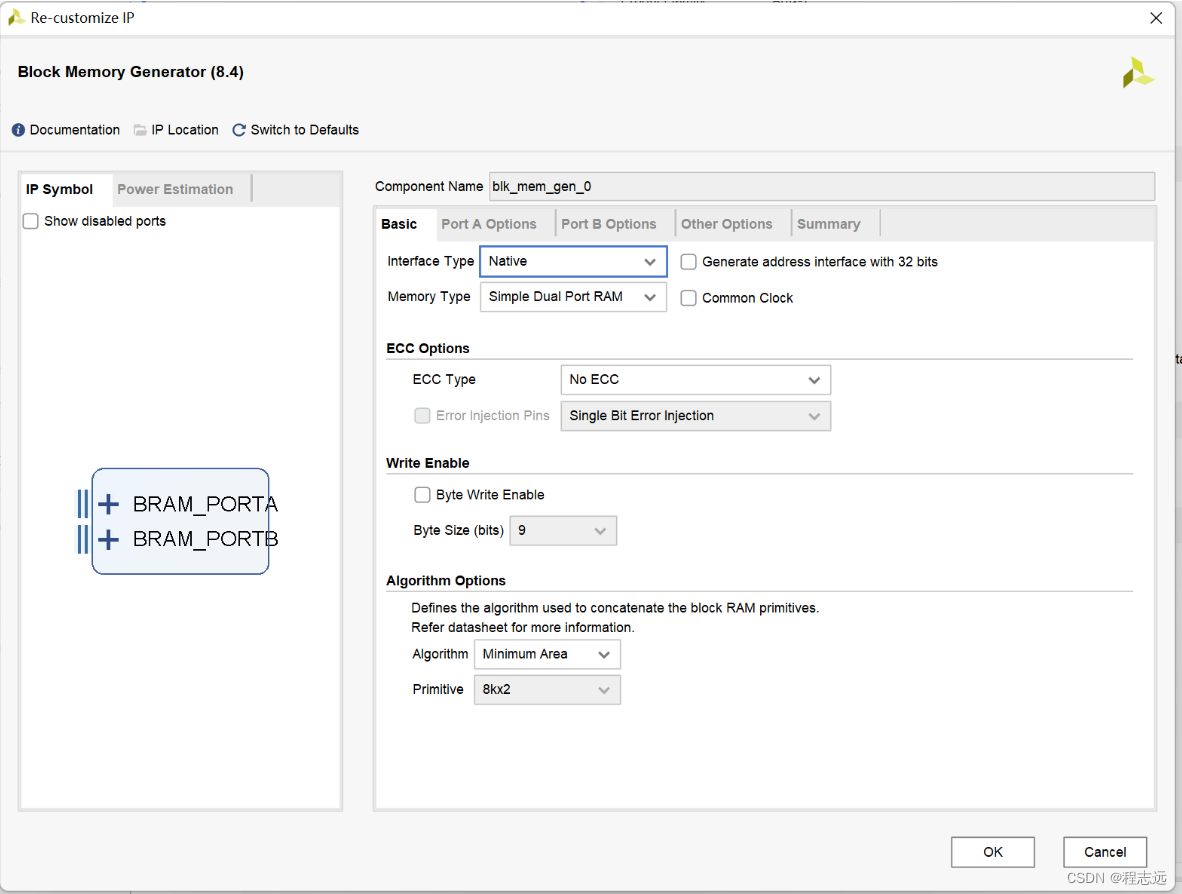

bram设置为简单双口

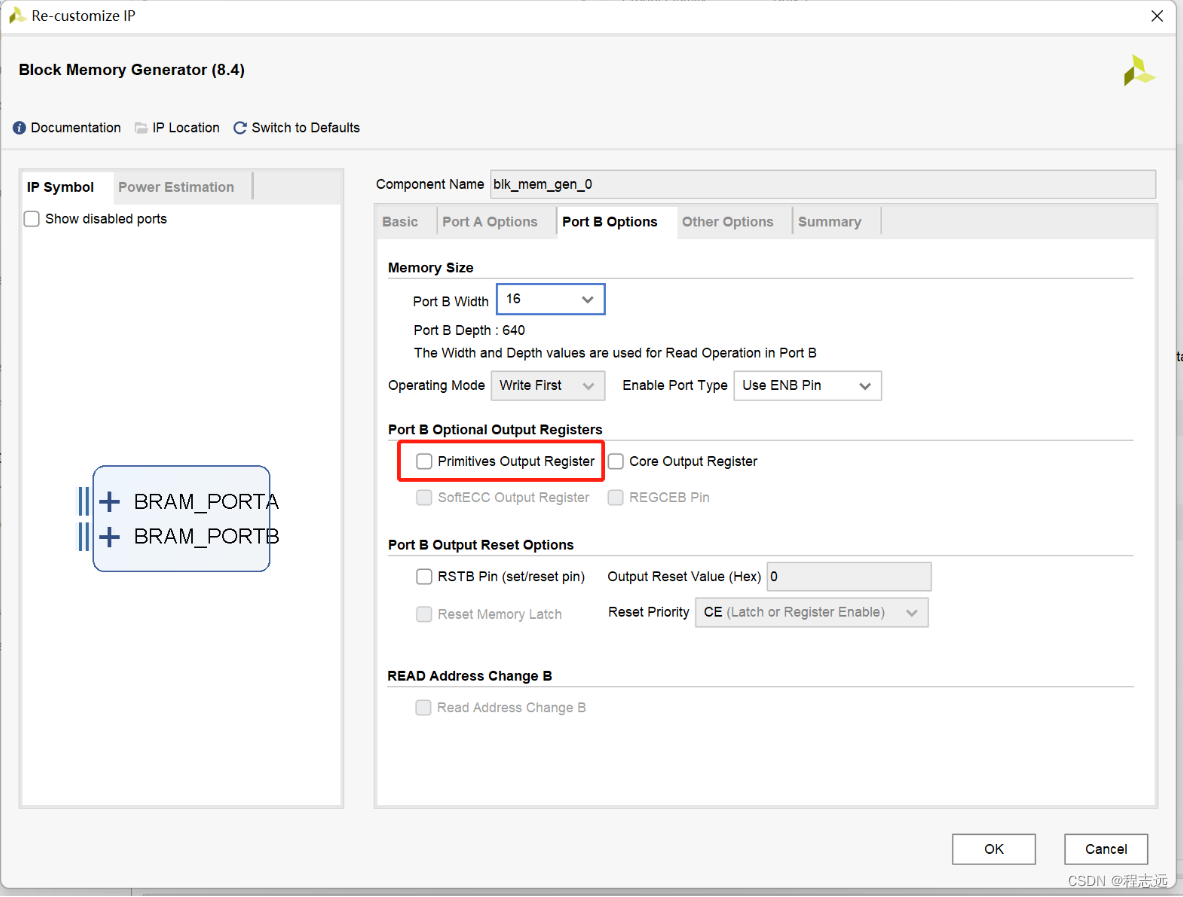

建议取消勾选这个，这样读出来的数据是差一个时钟周期的
vivado中的bram，写的时候，写使能，写地址，写数据一起赋值

读的时候，读使能，读地址可以一起赋值，数据为下一时钟周期才会来

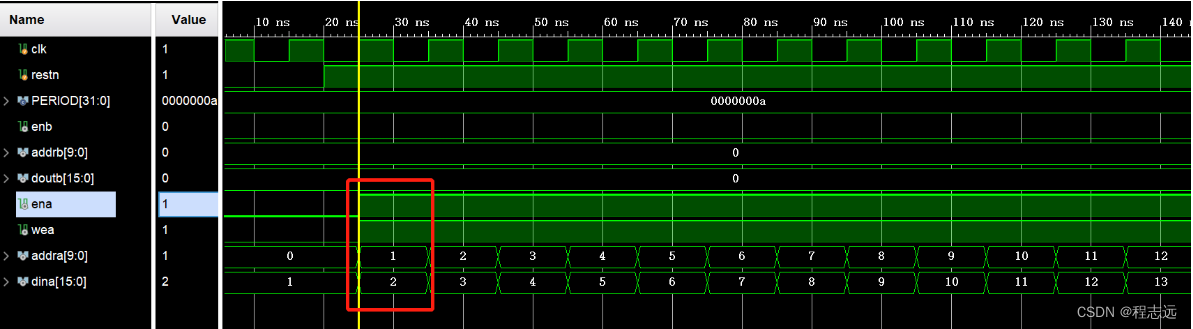

逻辑为在地址1写入了数据2。

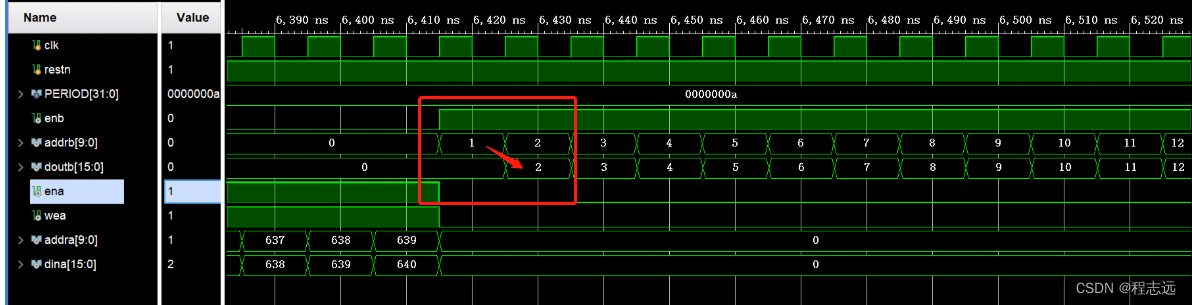

读的逻辑，地址1的数据2在一个时钟周期之后

代码：

`timescale 1ns / 1ps

module test_bram(
    input wire clk,
    input wire restn
    );

wire ena, enb, wea;
wire [9 : 0] addra, addrb;
wire [15 : 0] dina, doutb;
reg ena_r, enb_r, wea_r;
reg [9 : 0] addra_r, addrb_r;
reg [15 : 0] dina_r;
assign ena = ena_r;
assign enb = enb_r;
assign wea = wea_r;
assign addra = addra_r;
assign addrb = addrb_r;
assign dina = dina_r;
reg [9:0] cnt;
reg enb_r_1;
blk_mem_gen_0 bram (
  .clka(clk),    // input wire clka
  .ena(ena),      // input wire ena
  .wea(wea),      // input wire [0 : 0] wea
  .addra(addra),  // input wire [9 : 0] addra
  .dina(dina),    // input wire [15 : 0] dina
  .clkb(clk),    // input wire clkb
  .enb(enb),      // input wire enb
  .addrb(addrb),  // input wire [9 : 0] addrb
  .doutb(doutb)  // output wire [15 : 0] doutb
);
// bram先写后读验证
reg [9:0] cnt_a;
always @(posedge clk or negedge restn) begin
    if(!restn) begin
        ena_r <= 0;
        wea_r <= 0;
        dina_r <= 1;//数据为地址加一
        addra_r <= 0;
        cnt_a <= 0;
    end
    else if (cnt_a < 10'd639)begin
        ena_r <= 1;
        wea_r <= 1;
        dina_r <= dina_r + 1;
        addra_r <= addra_r + 1;
        cnt_a <= cnt_a + 1;
    end
    else begin
        ena_r <= 0;
        wea_r <= 0;
        dina_r <= 0;
        addra_r <= 0;
    end
end

always @(posedge clk or negedge restn) begin
    if(!restn) begin
        enb_r <= 0;
        addrb_r <= 0;
    end
    else if (cnt_a == 10'd639)begin
        enb_r <= 1;
        addrb_r <= (addrb_r>=10'd639) ? 10'd639 : (addrb_r + 1);
    end
end

endmodule

testbench：

//~ `New testbench
`timescale  1ns / 1ps

module tb_test_bram;

// test_bram Parameters
parameter PERIOD  = 10;


// test_bram Inputs
reg   clk                                  = 0 ;
reg   restn                                = 0 ;

// test_bram Outputs



initial
begin
    forever #(PERIOD/2)  clk=~clk;
end

initial
begin
    #(PERIOD*2) restn  =  1;
end

test_bram  u_test_bram (
    .clk                     ( clk     ),
    .restn                   ( restn   )
);

initial
begin

    $finish;
end

endmodule
