1、打开inoproshop软件新建工程。

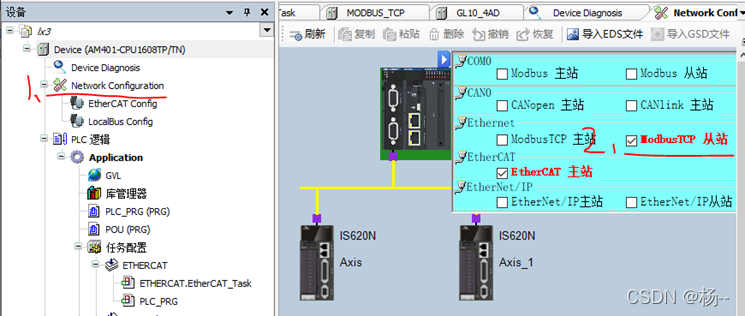

2、设置ModbusTCP从站。
在这里插入图片描述

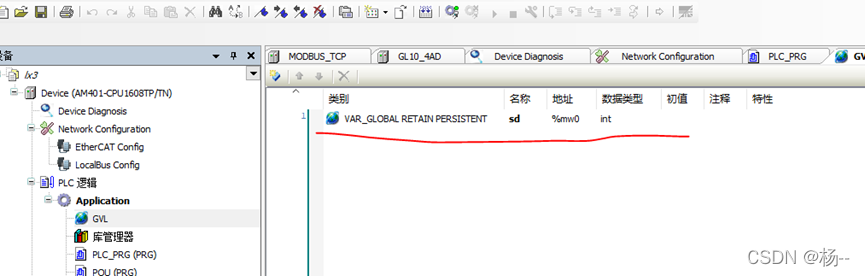

3、添加变量设置地址为%MW0。

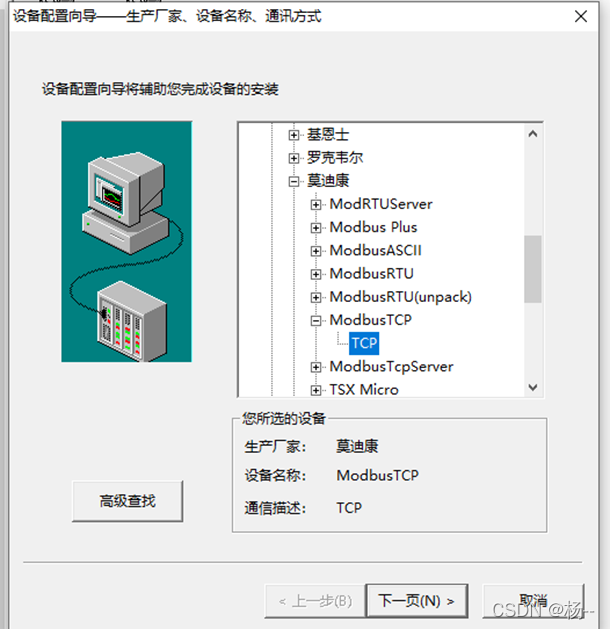

4、新建组态王工程设置Modbus TCP

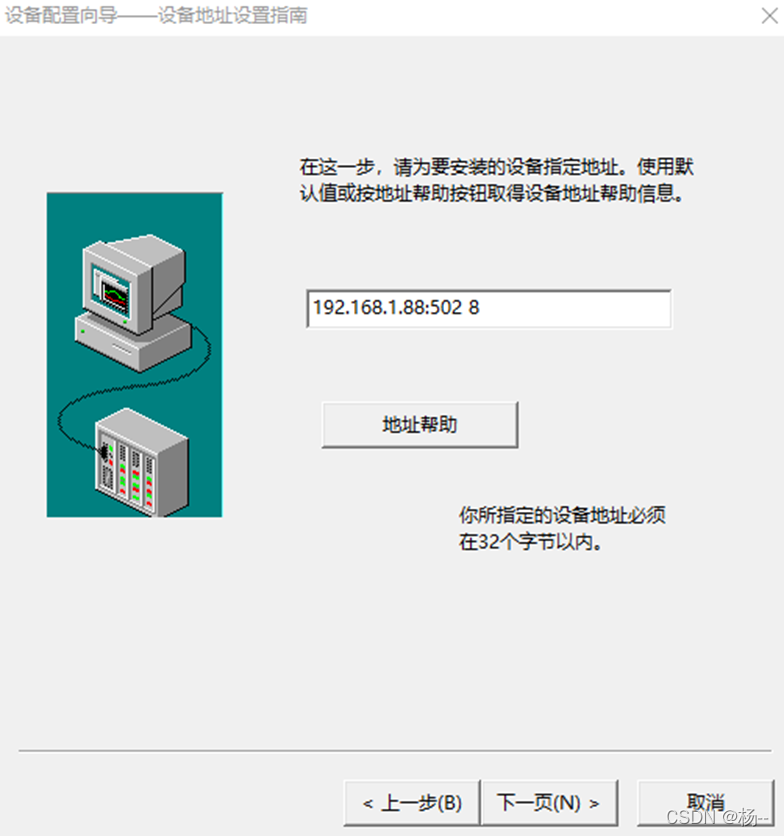

5、设置plc的IP地址

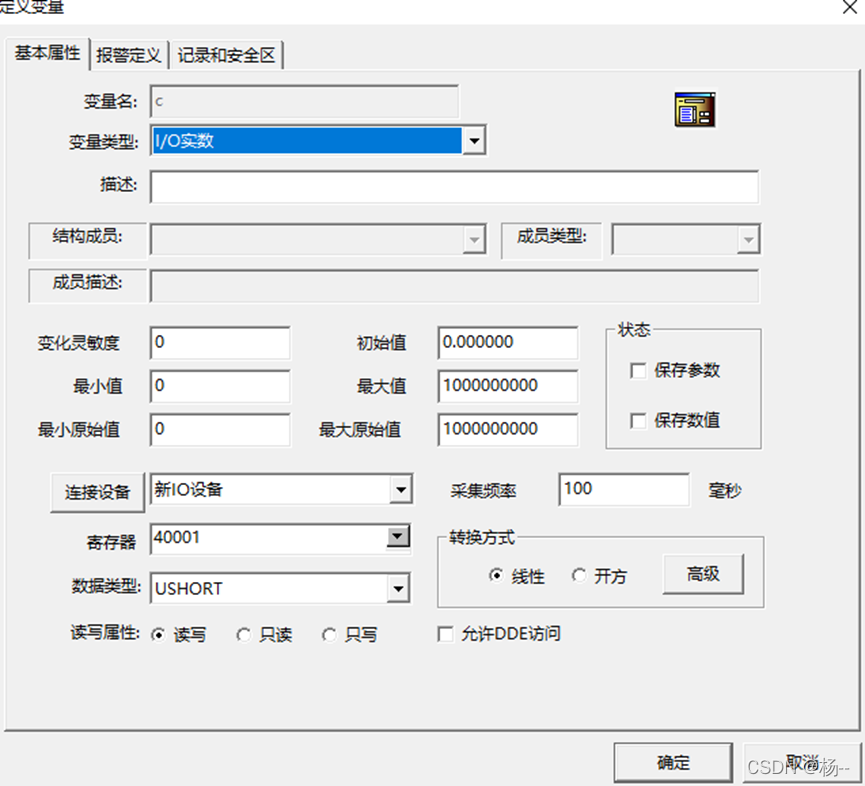

6、设置完成后点击变量添加与plc通信的变量，如图plc中%mW0在组态王中是40001
开头必须要是4后面的是plc地址加1。Int类型的在组态王设置中要设置数据类型为USHORT.
在这里插入图片描述

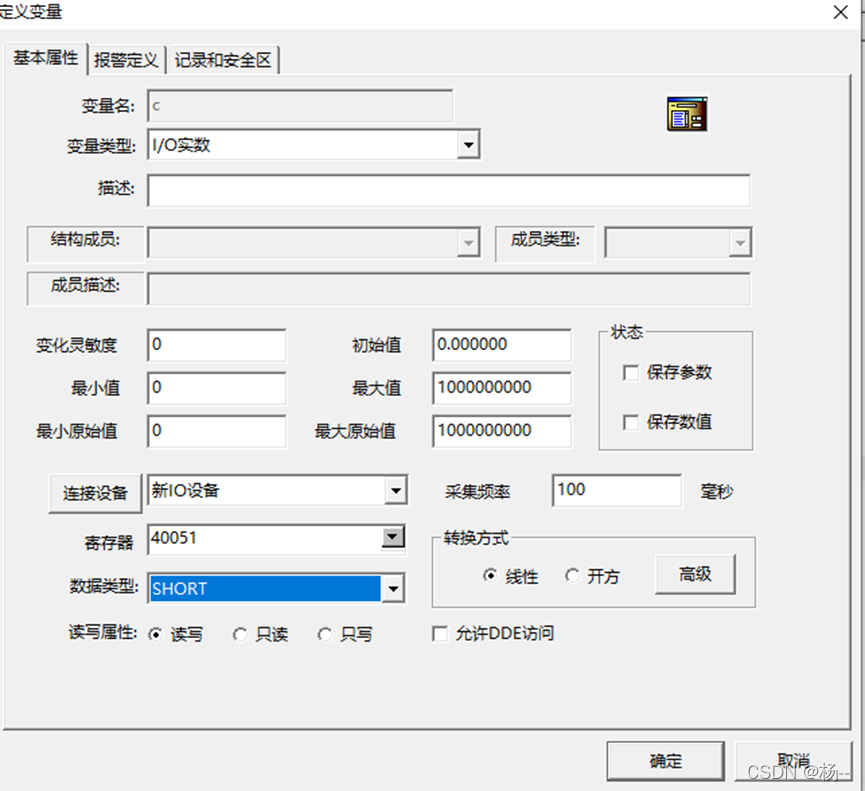

7、如图plc中%mX100在组态王中是40051开头必须要是4后面的是plc地址除以2加1。bool类型的在组态王设置中要设置数据类型为SHORT.
