Quartus Prime 原理图输入以及仿真流程

1、使用 Quartus Prime（18.1）新建工程，路径不要有中文以及空格！
2、仿真工具选择“None”

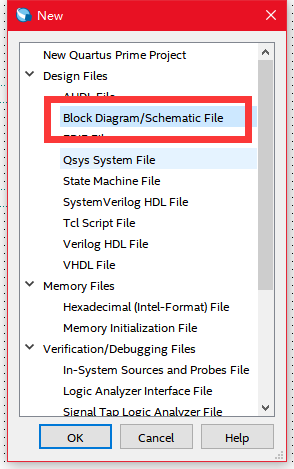

3、新建 BSF/BDF 文件

创建原理图文件

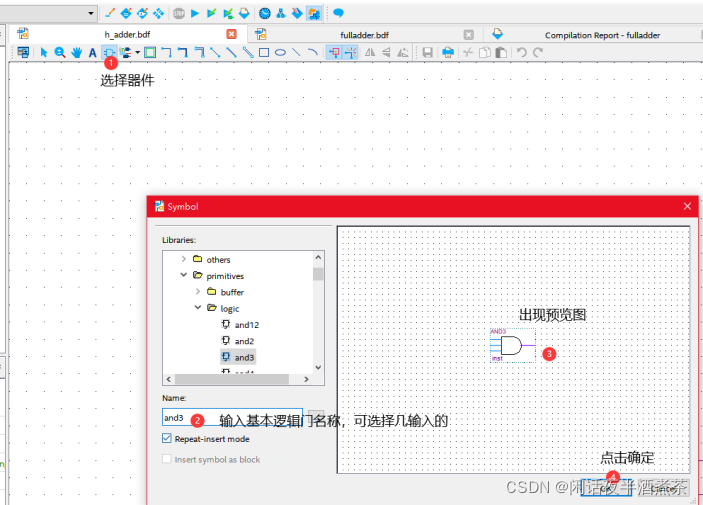

4、选择器件

在这里插入图片描述

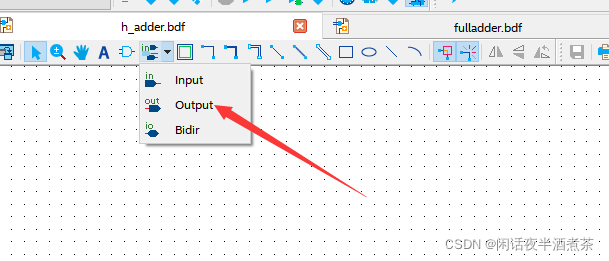

5、选择输入输出端口

在这里插入图片描述

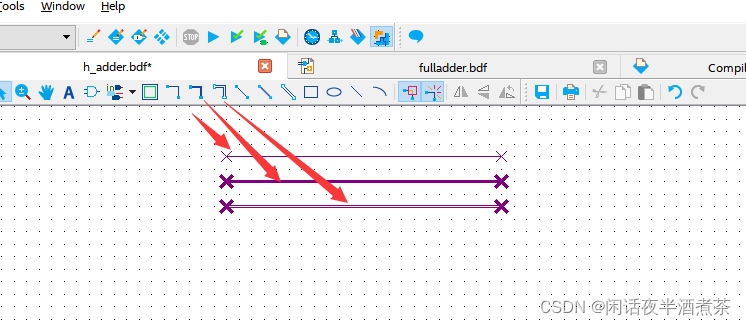

6、选择连接线，根据需要自行选择，第一个是器件连接线，第二个是总线，第三个是正交管道线，其他的自行探索

在这里插入图片描述

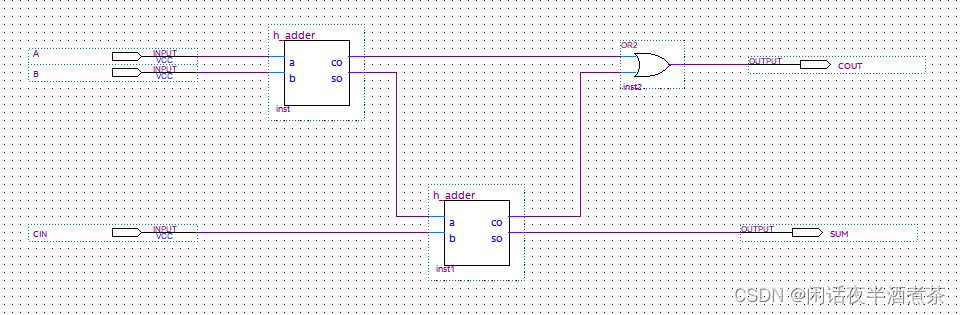

7、完成自己的设计并保存，路径直接放到工程所在路径

在这里插入图片描述

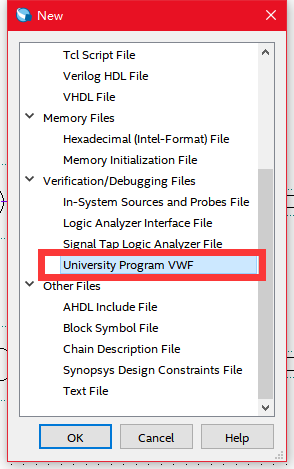

8、创建 VWF 波形文件

在这里插入图片描述

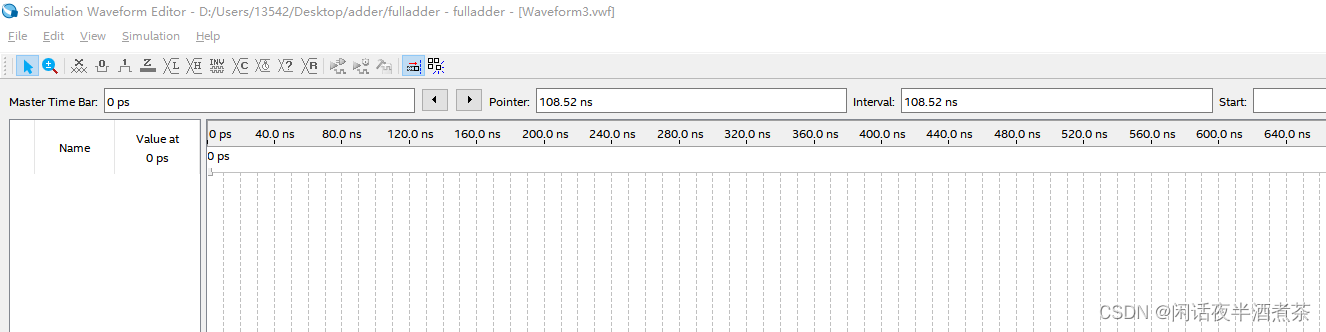

进来是空白页面

在这里插入图片描述

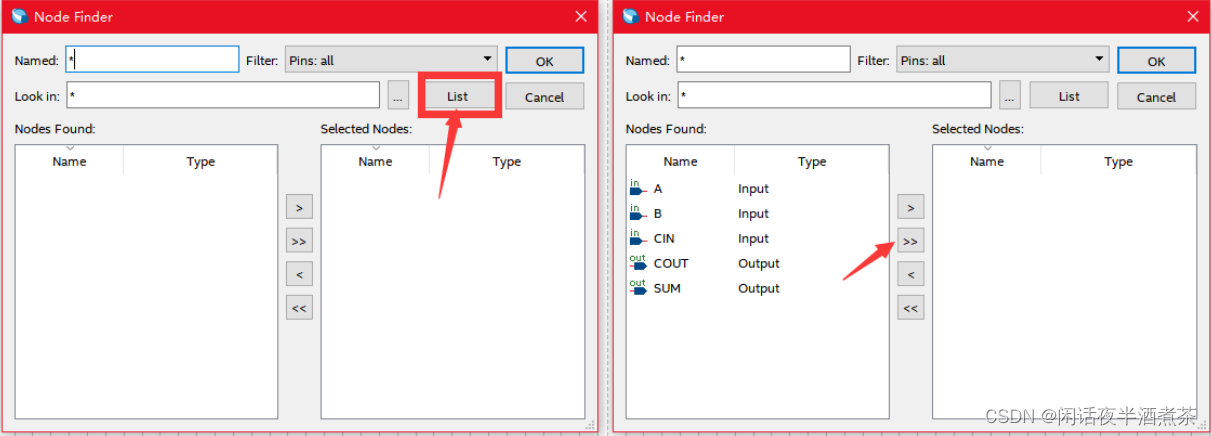

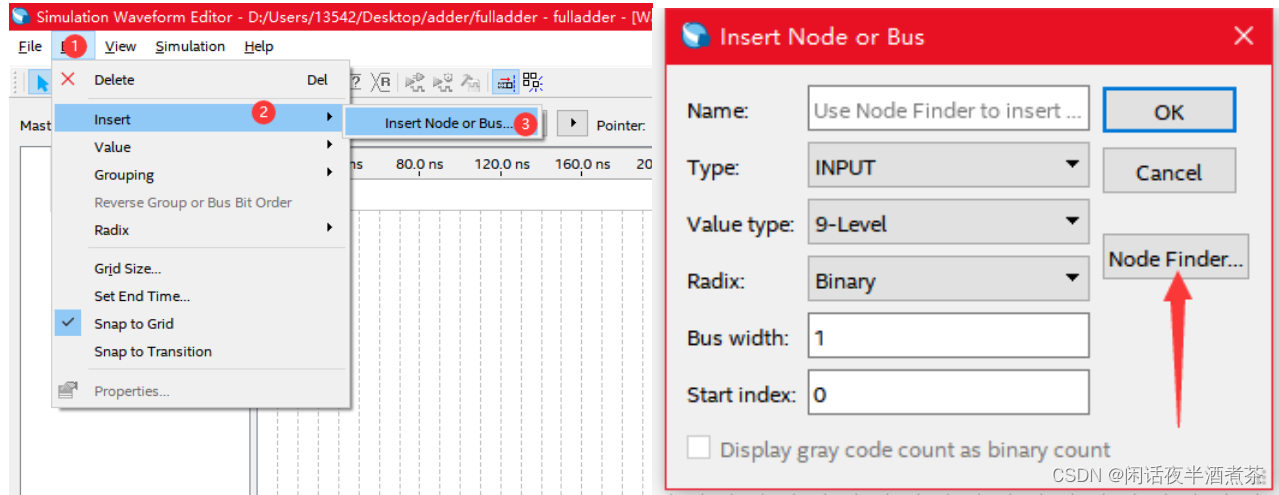

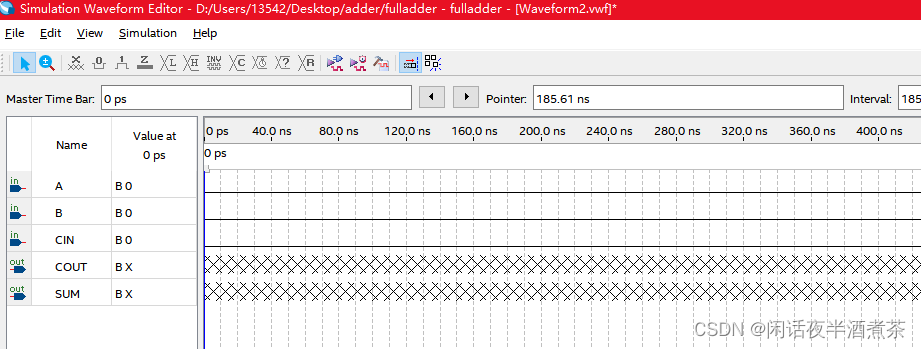

添加需要仿真的信号

在这里插入图片描述

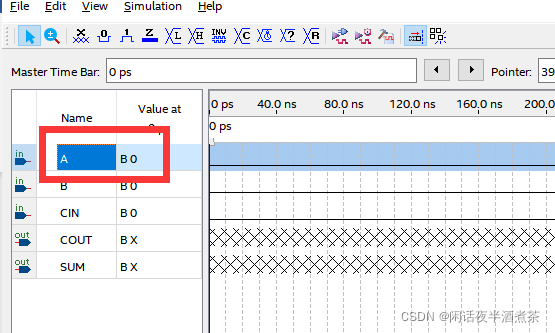

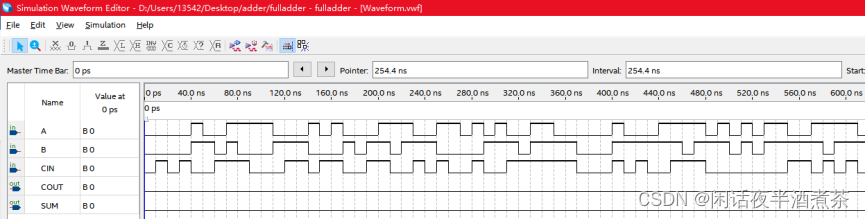

9、设置波形信号，先选中需要编辑的信号

在这里插入图片描述

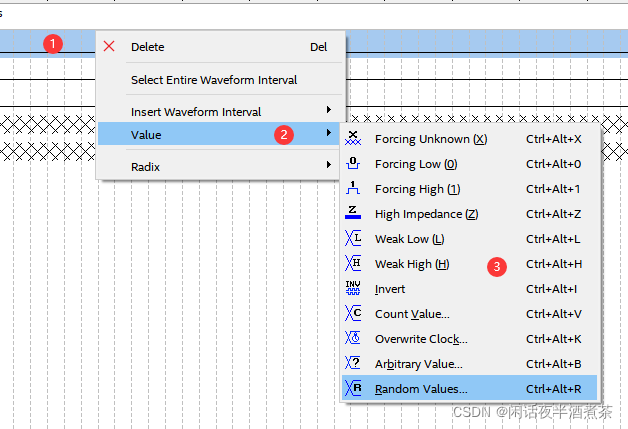

然后鼠标放到波形线上，点击右键

在这里插入图片描述
输入信号根据需要选择不同类型
输出信号统一设置为高/低电平
设置完成后保存，路径仍为工程所在目录

在这里插入图片描述

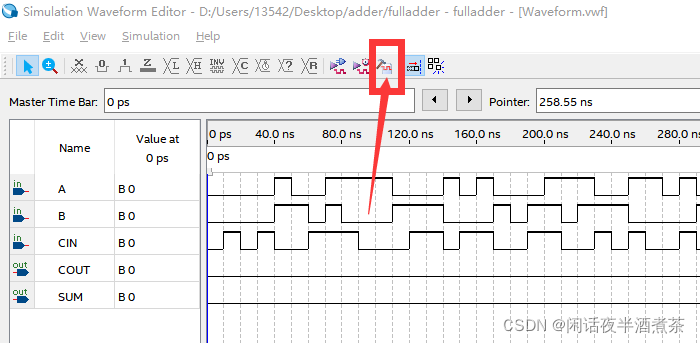

10、点击编译

在这里插入图片描述
如果编译成功，则关闭弹窗，然后开始仿真
如果编译失败，则需要根据提示的错误，进行相应的修正，直至成功

在这里插入图片描述

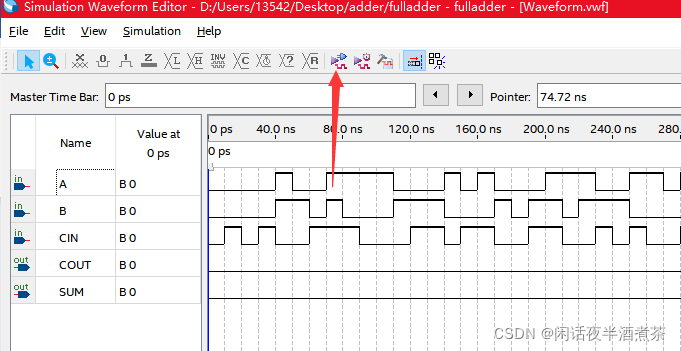

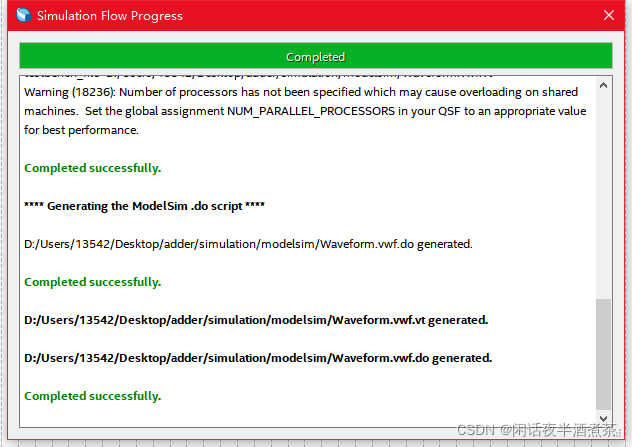

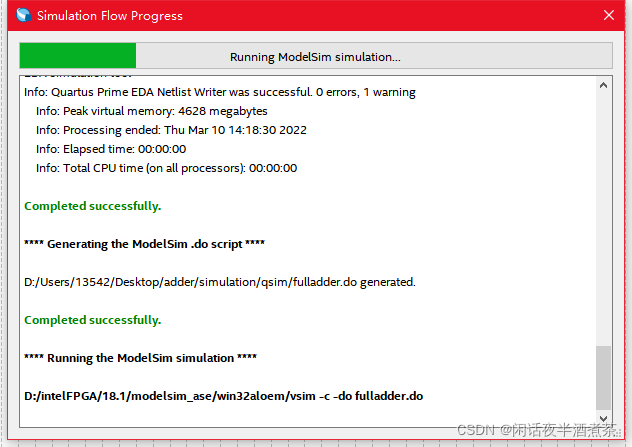

11、仿真并查看波形

在这里插入图片描述

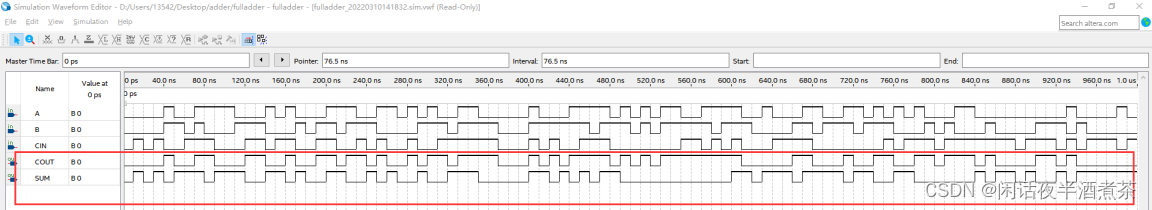

12、能看到根据输入设置得到对应的输出波形，仿真结束
