一、Quartus||原理图仿真与代码仿真过程
二、实验内容
按照视频教程与课本内容安装Quartus||与代码仿真

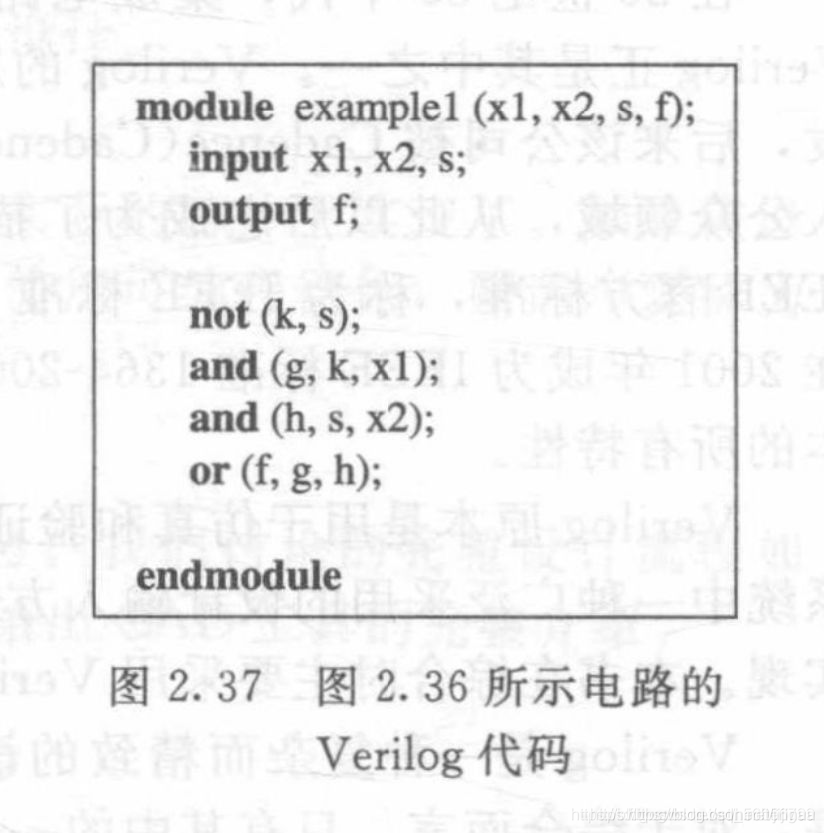

三、实验原理
在这里插入图片描述
四、实验工具
pc机和Quartus||软件

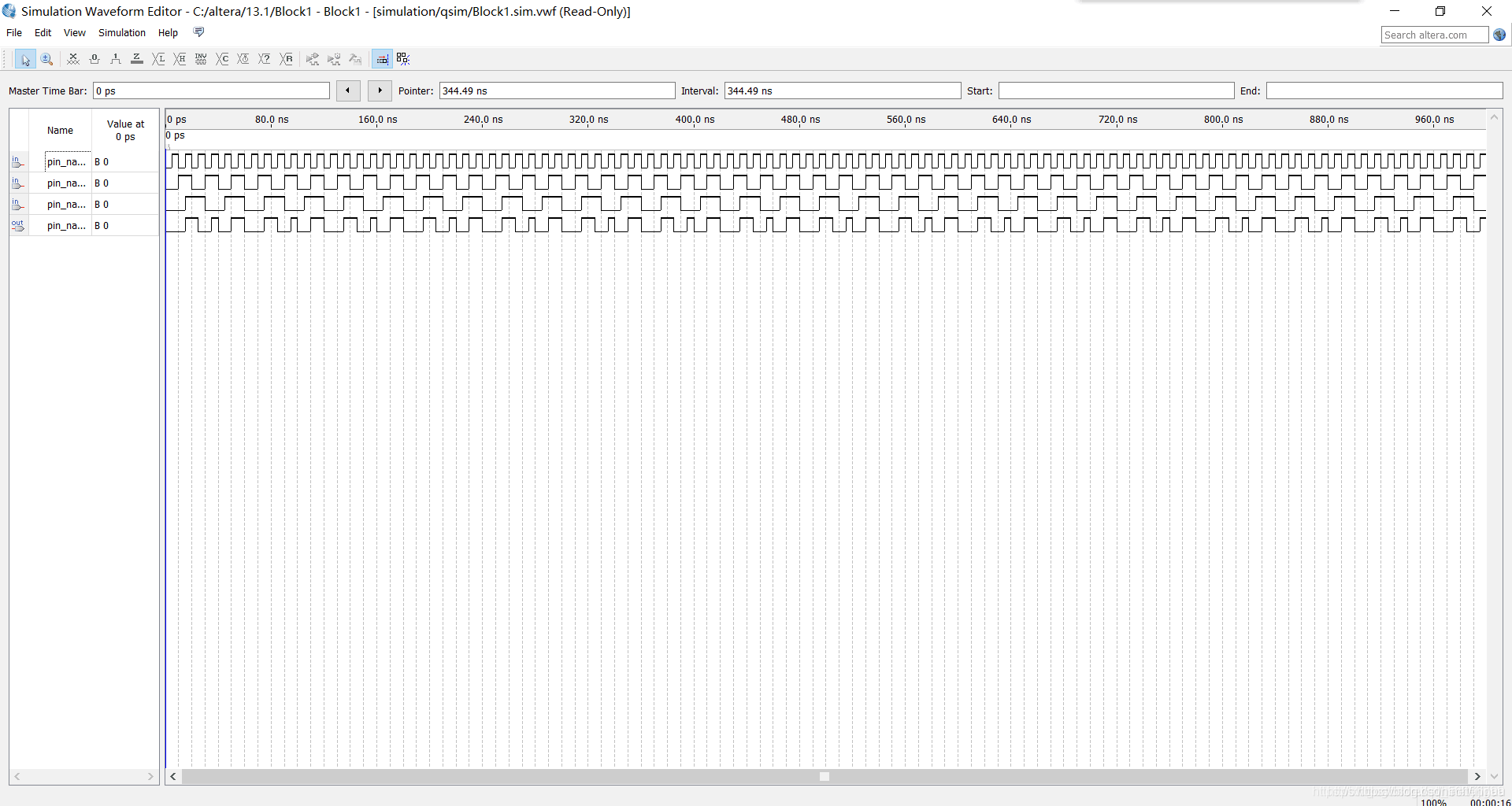

五、实验截图
在这里插入图片描述
六、实验视频

视频#抱走表情包爱豆请你吃元宵#


七、实验代码
module examplel (x1,x2,s,f);
input x1,x2,s;
output f;
not(k,s);
and(g,k,x1);
and(h,s,x2);
or(f,g,h);
endmodule
八、软件下载网址
https://pan.baidu.com/s/10XfR45SwdKNuSv-luXRj-Q
提取码：wgrn
